Вольтметры ферродинамические ВФ0,4 и ВФ1

Назначение

Вольтметры ферродинамические ВФ0,4 и ВФ1 (далее - вольтметры) предназначены для измерения напряжения переменного тока частотой от 350 до 900 Гц и от 800 до 1200 Гц в электросетях летательных аппаратов.

Вольтметры могут применяться на пассажирских, транспортных самолетах, вертолетах и на других летательных аппаратах.

Описание

Вольтметр состоит из измерительного механизма, основания, моста, цоколя, трансформатора напряжения, циферблата с пластиной, корпуса, экрана, основания и крышки.

Измерительный механизм служит для преобразования измеряемого напряжения в угловое перемещение подвижной части.

Принцип действия ферродинамического измерительного механизма основан на взаимодействии двух магнитных потоков, созданных токами, протекающими по обмоткам подвижной (рамки) и неподвижной катушек.

Модификации вольтметра приведены в таблице. Вольтметры на 150 В отличаются от вольтметров на 45 и 250 В тем, что у них отсутствует трансформатор напряжения. В связи с этим длина утопленной части вольтметров на 45 и 250 В больше, чем у вольтметров на 150 В.

Экран имеет заземленный винт, с помощью которого производится электрическое соединение корпуса прибора с корпусом самолета.

Вольтметры, имеющие один и тот же предел измерений, но разные диапазоны частот, конструктивно ничем друг от друга не отличаются. Различие между ними заключается лишь в номинальной частоте, на которой производится градуировка прибора; вольтметр типа ВФ0,4 градуируется на частоте 400 Гц, а типа ВФ1 - на частоте 1000 Гц.

Модификации вольтметров, отличающиеся конечными значениями диапазонов измерения, приведены в таблице 1.

Общий вид вольтметров приведен на рисунке 1.

Клеймо ОТК и клеймо поверителя ставится на свободное место основания вольтметров. Схема клеймения приведена на рисунке 2.

Таблица 1

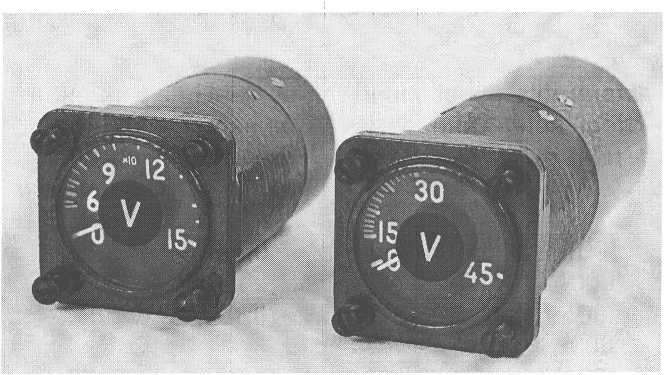

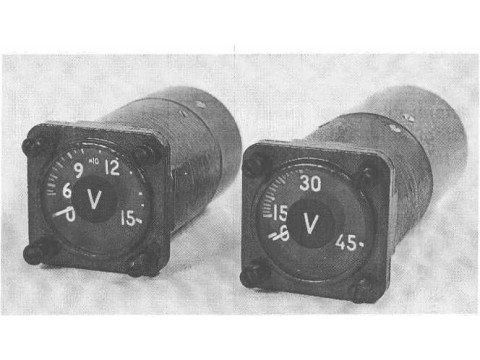

Рисунок 1

Общий вид вольтметров ВФ1 и ВФ0,4

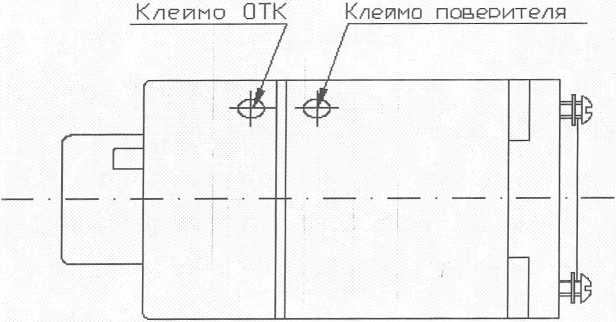

Рисунок 2

Схема клеймения вольтметров ВФ1 и ВФ0,4

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемой основной приведенной погрешности вольтметров в диапазоне измерений, от конечного значения диапазона измерений равны ±2 %.

2 Пределы допускаемой погрешности вольтметров, вызванной изменением частоты в пределах рабочей области частот (см. таблицу), от конечного значения диапазона измерений, равны ±3,5 %.

3 Пределы допускаемой погрешности вольтметров при отклонении температуры окружающего воздуха от нормальной (20±5) °C до температуры от минус 60 °C до плюс 60 °C в диапазоне измерений, от конечного значения диапазона измерений, равны ±3,5 %.

4 Пределы допускаемой дополнительной погрешности вольтметров, вызванной изменением положения (наклоном) их от нормального положения на 45° в любом направлении, от длины шкалы, равны ±2 (1,5 мм) %.

5 Потребляемая мощность, не более 4,5 ВА.

6 Масса вольтметров:

- для вольтметров на 150 В не более 0,375 кг;

- для вольтметров на 45 В и 250 В не более 0,475 кг.

7 Габаритные размеры:

- вольтметров на 150 В - 103x47,4x47,4 мм;

- вольтметров на 45 В и 250 В - 131x47,4x47,4 мм.

8 Гарантийный срок службы:

- на пассажирских самолетах 6 лет;

- на транспортных и остальных самолетах и вертолетах 9 лет.

9 Назначенный ресурс эксплуатации вольтметров:

- на пассажирских и транспортных самолетах, при 2 ремонтах в течение срока службы 30 лет, 30000 ч налета;

- на вертолетах при 2 ремонтах в течение срока службы 25 лет, 12000 ч налета;

- на остальных самолетах при 2 ремонтах в течение срока службы 30 лет, 10000 ч налета.

10 Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 60 °C до плюс 60 °C;

- относительная влажность воздуха, при температуре (20±5) °C, от 40 % до 80 %;

- постоянно действующая вибрация с ускорением (0,2±0,1) д.

Знак утверждения типа

Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплекты поставки вольтметров указаны в таблицах 2, 3.

Таблица 2 - Комплект 1 поставки вольтметров

Таблица 3 - Комплект 2 поставки вольтметров

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04-1238-76 Вольтметры ферродинамические ВФ0,4 и ВФ1. Технические условия.

ГОСТ 8.497-83 Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки.

Заключение

Вольтметры ферродинамические ВФ1 и ВО,4 соответствуют требованиям ТУ 25-04-1238-76.

Вольтметры ферродинамические подлежат первичной поверке.
