Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140
| Номер в ГРСИ РФ: | РБ 03 13 6409 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | ООО "Молния-Белгород", г. Белгород |
|
Описание типа РБ 03 13 6409 17 [2018-02-07]
rb-03-13-6409-17_2018-02-07.pdf
|
Скачать |
Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140 (далее по тексту - киловольтметры) предназначены для измерения высокого напряжения постоянного и переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6409 17 |
| Наименование | Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140 |
| Год регистрации | 2017 |
| Номер сертификата | 11332 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-01-19 |
| Получатель сертификата | ООО "Молния", г. Белгород, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Молния"
Адрес: 308006, г. Белгород, ул. Волчанская, 84А
Контакты: Тел.: (4722) 42-11-79 Факс: (4722)21-13-91 Сайт: http://www. molnia-lab.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Киловольтметры метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по МП 66413-17 (2016 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №09-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6409 17 [2018-02-07]
rb-03-13-6409-17_2018-02-07.pdf
|
Скачать |
Описание типа
Назначение
Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140 (далее по тексту - киловольтметры) предназначены для измерения высокого напряжения постоянного и переменного тока.
Описание
Принцип действия киловольтметров основан на масштабном преобразовании высокого напряжения в заданное число раз с помощью последовательно включенных элементов (резисторов) и последующего измерения выходного напряжения.
Киловольтметры имеют функцию измерения как симметричного высокого напряжения переменного тока (оба первичных вывода находятся под высоким напряжением), так и несимметричного напряжения переменного тока (один из первичных выводов заземлен).
Функционально киловольтметры состоят из первичного измерительного преобразователя (высоковольтный омический симметричный делитель напряжения) и подключенного к его выходу радиовольтметра. Радиовольтметр представляет собой высокоточный микропроцессорный низковольтный вольтметр постоянного и переменного напряжения, состоящий из двух отдельных разнесенных модулей (измерительного и индикаторного), которые связаны между собой по радиоканалу.
Конструктивно киловольтметры состоят из высоковольтного блока МОЛНИЯ РД140-БВ, подключаемого к источнику измеряемого напряжения, и индикаторного модуля МОЛНИЯ РД140-МИ, с которого оператор считывает показания. Связь между блоками осуществляется по радиоканалу на частоте 900 МГц и на расстояние до 5 м.
Высоковольтный блок МОЛНИЯ РД140-БВ представляет собой два коллинеарных маслонаполненных частично компенсированных омических делителя напряжения, оба выхода которых подключены к дифференциальному входу аналого-цифрового преобразователя измерительного модуля радиовольтметра, находящегося в среднем отсеке блока. На поверхности среднего отсека расположены: клавиша включения, светодиод сигнализации напряжения питания и разъём для заряда аккумулятора. Омические делители блока окружены токопроводящими цилиндрическими экранами, которые электрически соединены с крайними выводами делителей и со средней точкой.
Индикаторный модуль МОЛНИЯ РД 140-МИ выполнен в виде ручного прибора с жидкокристаллическим дисплеем, радиочастотным приёмопередатчиком и микроконтроллером. Индикаторный модуль обеспечивает индикацию измеряемого напряжения и беспроводную связь с высоковольтным блоком. На передней панели индикаторного модуля МОЛНИЯ РД 140-МИ имеется дисплей и четыре кнопки управления. Сверху находятся гнездо для заряда аккумуляторов.

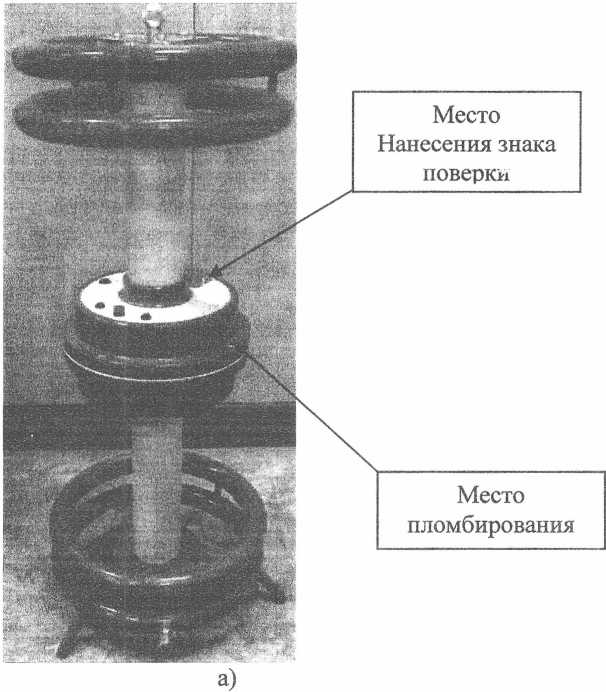

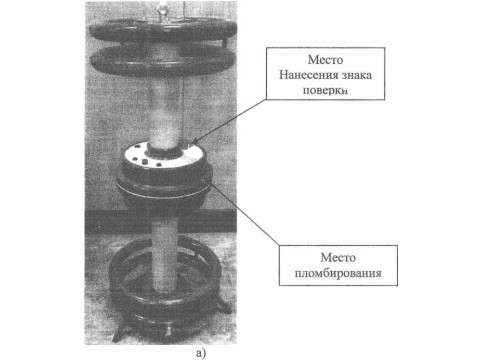

Внешний вид, места пломбирования и нанесения знака поверки киловольтметров представлены на рисунке 1.
б)
а) высоковольтный блок МОЛНИЯ РД140-БВ; б) индикаторный модуль МОЛНИЯ РД 140-МИ
Рисунок 1 - Внешний вид, места пломбирования и нанесения знака поверки киловольтметров
Программное обеспечение
Киловольтметры имеют встроенное программное обеспечение (далее по тексту - ПО). Характеристики ПО приведены в таблице 1. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция киловольтметров исключает возможность несанкционированного влияния на ПО киловольтметров и измерительную информацию, т.к. отсутствует программно-аппаратный интерфейс связи.
Таблица 1 - Идентификационные данные встроенного ПО киловольтметров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО (MD5) |
- |
Технические характеристики
Основные метрологические и технические характеристики киловольтметров представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики киловольтметров
|
Наименование характеристики |
Значение |
|
Диапазон измерения напряжения постоянного тока, кВ |
от 10 до 140 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока, %* |
±1,0 |
|
Диапазон измерения напряжения переменного тока в диапазоне частот от 47,5 до 52,5 Гц, кВ |
от 10 до 100 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока в диапазоне частот от 47,5 до 52,5 Гц, %* |
±1,0 |
|
Входное сопротивление высоковольтного блока, МОм: - при измерении напряжения постоянного тока - при измерении напряжения переменного тока |
450±10 200±5 |
|
Габаритные размеры, мм, не более: - высоковольтный блок МОЛНИЯ РД140-БВ (диаметр х высота) - индикаторный модуль МОЛНИЯ РД 140-МИ (длина х высота х ширина) |
280x880 95x190x40 |
|
Масса, кг, не более: - высоковольтный блок МОЛНИЯ РД140-БВ - индикаторный модуль МОЛНИЯ РД 140-МИ |
7,0 0,5 |
|
Средняя наработка на отказ, ч, не менее |
3000 |
|
Срок службы, лет, не менее |
10 |
|
Нормальные условия: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от +15 до +25 от 30 до 80 |
|
Рабочие условия: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +25 °C, %, не более |
от +5 до +35 80 |
Примечание - * - пределы допускаемой дополнительной относительной погрешности измерения, вызванной изменением температуры окружающего воздуха на каждый ±1 °C, составляют 3 % от основной допускаемой относительной погрешности
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки киловольтметров представлен в таблице 3.
Таблица 3 - Комплект поставки киловольтметров
|
Обозначение |
Наименование |
Количество |
Примечание |
|
РД-140-БВ.00.00.00 |
Высоковольтный блок МОЛНИЯ РД140-БВ |
1 шт. |
С комплектом питания (аккумулятор Ni-Mn, размер АА, 1,2В, 1800 мА\ч - 4 шт.) |
Продолжение таблицы 3
|
Обозначение |
Наименование |
Количество |
Примечание |
|
РД140-МИ.00.00.00 |
Индикаторный модуль МОЛНИЯ РД 140-МИ |
1 шт. |
С комплектом питания (аккумулятор Ni-Mn, размер АА, 1,2В, 1800 мА\ч - 4 шт.) |
|
РД-140.40.00.00 |
Подставка изоляционная |
1 шт. |
- |
|
- |
Источник питания стабилизированный |
2 шт. |
12 В; 300 мА |
|
- |
Ящик укладочный |
1 шт. |
- |
|
РД140.00.00.00РЭ |
Руководство по эксплуатации |
1 экз. |
- |
|
- |
Методика поверки |
1 экз. |
- |
|
РД140.00.00.00ПС |
Паспорт |
1 экз. |
- |
|
- |
USB-кабель |
1 шт. |
Поставляется по отдельному заказу |
|
- |
Компакт-диск с прикладным программным обеспечением |
1 шт. |
Поставляется по отдельному заказу |
Поверка
осуществляется по документу МП 66413-17 «Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140. Методика поверки», утвержденному ООО «ИЦРМ» 29.11.2016 г.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
|
Наименование средства измерений |
Требуемые характеристики |
|
Делитель напряжения ДН-400 |
Диапазон масштабного преобразования напряжения постоянного тока от 0 до 100 кВ, класс точности 0,1. |
|
Трансформатор напряжения лабораторный измерительный НЛЛ-15 |
Диапазон масштабного преобразования напряжения переменного напряжения от 3 до 16 кВ, класс точности 0,1 |
|
Делитель напряжения ДН-160пт |
Диапазон масштабного преобразования напряжения переменного напряжения от 15 до 160 кВ, пределы допускаемой относительно погрешности коэффициента деления при измерении действующих значения напряжения переменного тока ±0,1 %. |
|
Мультиметр 3458А |
Диапазоны измерения напряжения постоянного и переменного тока от 0,1 до 1000 В, пределы допускаемой относительной погрешности измерения 0,03 % |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин, фщцив-технические условия». .
А ---' Л
2 ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».
3 ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
4 ТУ 4221-001-73237307-2007 «Киловольтметры постоянного и переменного напряжения МОЛНИЯ РД-140.Технические условия».
