Вольтметры универсальные В7-73

Назначение

Вольтметры универсальные В7-73 (далее - вольтметры) предназначены для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты синусоидальных и импульсных сигналов, периода синусоидальных и импульсных сигналов.

Применяются для контроля и измерения электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, а также в составе информационно-измерительных через интерфейсы типа канал общего пользования (КОП) и типа “Стык С2” в различных областях хозяйственной деятельности.

Описание

Принцип действия вольтметров заключается в преобразовании измеряемой величины в нормированное постоянное напряжение с последующим его преобразованием методом широтно-импульсной модуляции в цифровой код.

Вольтметры имеют базовую модель В7-73 и две модификации: В7-73/1, В7-73/2. В вольтметре В7-73/1 реализован интерфейсный блок с байт-последовательным, бит-параллельным способом обмена информацией через КОП. Вольтметр В7-73/2 обеспечивает обмен информацией по последовательному асинхронному интерфейсу типа “Стык С2”. В вольтметре В7-73 блок сопряжения с внешними устройствами отсутствует.

Вольтметры имеют жидкокристаллический индикатор со светодиодным излучателем, позволяющим считывать информацию в условиях низкой освещённости.

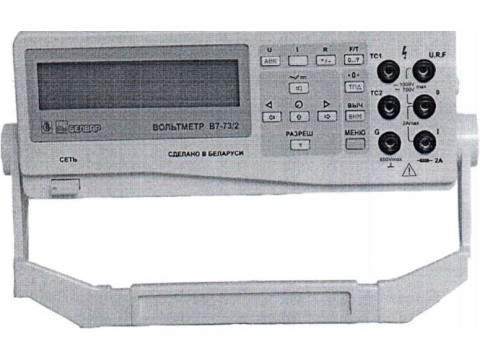

Внешний вид вольтметров представлен на рисунке 1.

Схема пломбирования вольтметров от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма и знака поверки в виде клейма-наклейки приведена в приложении А, рисунок А.1.

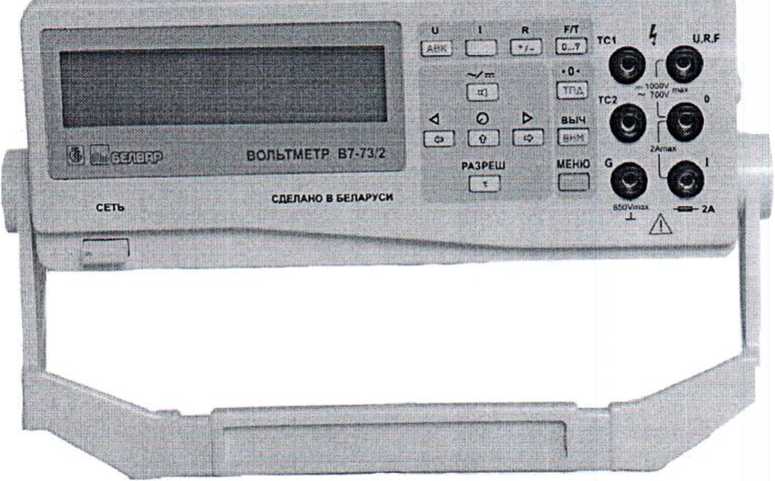

Рисунок 1 - Внешний вид вольтметров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечание - В таблицах 1 - 5 и по тексту:

- U (I, R, F, Т)-значение измеряемого напряжения, В (тока, А; сопротивления, Ом; частоты, Гц; периода, мкс);

- пределы допускаемой основной погрешности приведены для формата индикации 5 % десятичных разрядов, в квадратных скобках - для формата индикации 4 1/z десятичных разрядов.

- пределы допускаемой основной погрешности нормируются в диапазоне температур окружающего воздуха от 15 °C до 25 °C.

- МПИ - межповерочный интервал.

1 Измерение напряжения постоянного тока:

- диапазоны измерений                      от 10 мкВ до 1000 В;

- пределы измерений                         200 мВ; 2, 20, 200, 1000 В;

- пределы допускаемой основной погрешности приведены в таблице 1.

Таблица 1

[Государственный реестр] I средств измерений J \ Республики Беларусь / \Для документой/

2 Измерение среднеквадратического значения напряжения переменного тока:

- диапазон измерений                        от 1 мВ до 700 В;

- диапазон частот                             от 20 Гц до 100 кГц;

- пределы измерений                         200 мВ; 2, 20, 200, 700 В;

- пределы допускаемой основной погрешности при МПИ 12 мес. приведены в таблице 2.

Таблица 2

Примечания

1 Пределы допускаемой основной погрешности для форматов индикации 5 ’Л и 4 !4 совпадают.

2 Пределы допускаемой основной погрешности нормируются для измеряемых напряжений U на частотах F: U > 0,005 Uk, F от 20 Гц до 10 кГц;

- U > 0,01 Uk. F от 10 до 20 кГц;

- U > 0,025 Uk, F от 20 до 50 кГц;

U > 0,05 Uk, F от 50 до 100 кГц,

где Uk - конечное значение предела измерений.

3 Измерение напряжения на пределе 700 В нормируется для частот до 5 кГц.

3 Измерение силы постоянного тока:

- диапазон измерений                        от 100 мкА до 2 А;

- предел измерений                          2 А;

- пределы допускаемой основной погрешности приведены в таблице 3.

Таблица 3

4 Измерение среднего квадратического значения силы переменного тока:

- диапазон измерений                        от 10 мА до 2 А;

- диапазон частот                              от 20 Гц до 5 кГц;

- предел измерений                           2 А;

- пределы допускаемой основной погрешности при МПИ 12 мес. приведены в таблице 4.

Таблица 4

5 Измерение сопротивления постоянному току:

- диапазон измерений                        от 0,1 Ом до 2 ГОм;

- пределы измерений                        200 Ом; 2, 20, 200 кОм;

2 МОм, 20 МОм; 2 ГОм;

- пределы допускаемой основной погрешности приведены в таблице 5.

Таблица 5

Примечания

1 Rx - значение измеряемого сопротивления в мегаомах.

2 Измерения на диапазоне с пределом измерений 2 ГОм проводятся только в нормальных условиях применения.

6 Измерение частоты сигналов синусоидальной формы:

- диапазон измерений                        от 20 Гц до 1 МГц;

- предел измерений                          1 000 000 Гц

- напряжение входного сигнала (в диапазоне измеряемых частот):

от 0,5 до 30 В (от 20 Гц до 1 МГц);

от 0,5 до 150 В (от 20 Гц до 100 кГц);

- пределы допускаемой основной

погрешности при МПИ 12 мес.                ±(0,02 % от F + 3 Гц).

7 Измерение частоты сигналов импульсной формы:

- диапазон измерений                         от 20 Гц до 1 МГц;

- предел измерений                          1 000 000 Гц

- длительность импульсов, не менее           0,5 мкс;

- скважность импульсов, не более             10;

- напряжение входного сигнала (в диапазоне измеряемых частот):

от 1 до 30 В (от 20 Гц до 1 МГц);

от 1 до 150 В (от 20 Гц до 100 кГц);

- пределы допускаемой основной

погрешности при МПИ 12 мес.                ±(0,02 % от F + 3 Гц).

8 Измерение периода сигналов синусоидальной и импульсной формы:

- диапазон измерений                         от 100 мкс до 50 мс;

9 Габаритные размеры, не более 10 Масса, не более 11 Питание от сети переменного тока:

268 х 100 * 310 мм

3 кг

(230±23) В;

(50±0,5) Гц

- напряжением

- частотой

12 Потребляемая мощность, не более:           15 В А

13 Рабочие условия применения:

от 5 °C до 40 °C;

до 80 % при плюс 25 °C;

от 84 до 106,7 кПа

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

14 Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C в диапазоне рабочих температур соответствуют пределам допускаемой основной погрешности при МПИ 12 мес.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель вольтметров методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки вольтметров соответствует таблице 6.

6

Продолжение таблицы 6

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

ТУ РБ 100363840.007-2002 Вольтметры универсальные В7-73. Технические условия

МП.МН 1101-2002 Вольтметр универсальный В7-73. Методика поверки

Заключение

Вольтметры универсальные В7-73 соответствуют требованиям ГОСТ 22261-94, ГОСТ 12.2.091 -2012 и ТУ РБ 100363840.007-2002.

Вольтметры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01. ТР004 003 21348 от 04.04.2017)

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
