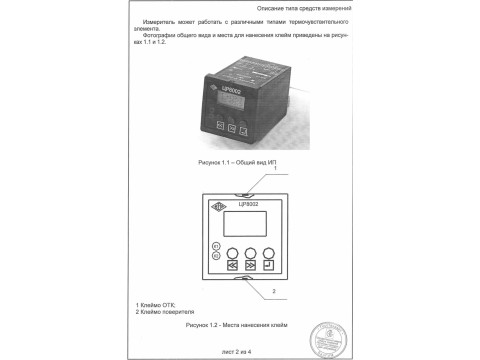

Измерители температуры цифровые ЦР8002

Назначение

Измеритель температуры цифровой ЦР8002 (в дальнейшем измеритель) предназначен в комплекте с термопреобразователем сопротивления или термоэлектрическим преобразователем для непрерывного дистанционного измерения температуры, переключения двух выходных цепей по достижении температурой значений, заданных оператором, и формирования унифицированного токового выходного сигнала, пропорционального измеряемой температуре.

Измеритель предназначен для применения в информационноизмерительных системах и системах управления технологическими процессами в промышленности, сельском, коммунальном и других отраслях народного хозяйства.

Относится к продукции производственно-технического назначения (ППТН).

Описание

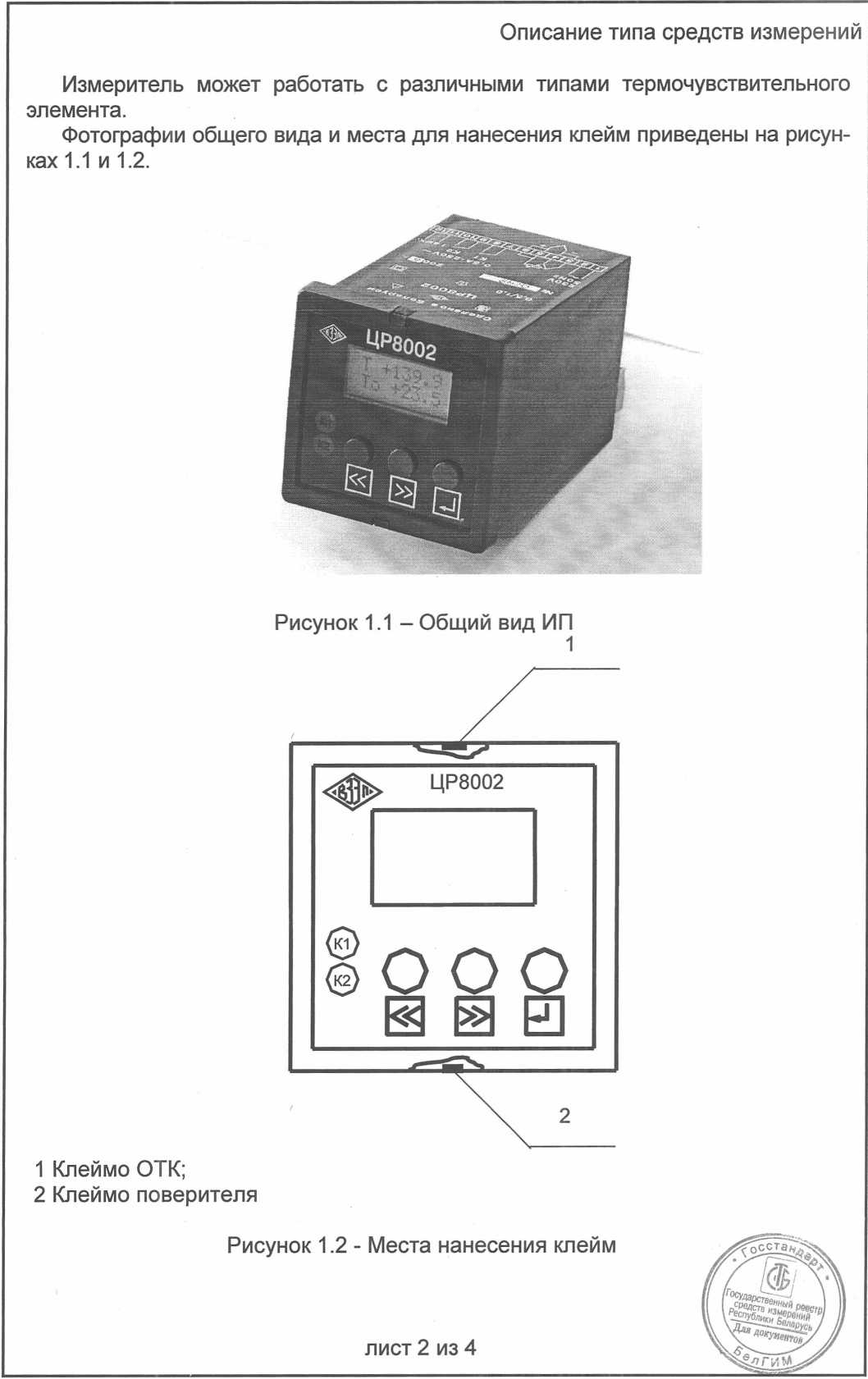

Измеритель конструктивно состоит из корпуса, крышки и лицевой панели, на которой находятся кнопки управления и дисплей.

В корпусе измерителя установлены платы с радиоэлементами. Для внешнего подключения имеется клеммная колодка (разъем), нумерация контактов которой расположена на корпусе измерителя. Значение температуры индицируется на дисплее.

Измеритель предназначен для встраивания в щиты и другие устройства, обеспечивающие защиту от соприкасания с частями, находящимися под опасным напряжением. Измеритель относится к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домо^==^

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения, в зависимости от типа используемого термочувствительного элемента, должен соответствовать значениям приведенным в таблице 1. Дискретность показаний измерителя не более 0,1 °C.

Таблица 1

Предел допускаемого значения основной приведенной погрешности измерителя не должен превышать ±0,5 % (от диапазона измерения) по показаниям цифрового дисплея и ±1 % (от нормирующего значения 20 мА) по выходному токовому сигналу.

Измеритель имеет унифицированный выходной токовый сигнал (0-20) мА или (4-20) мА, пропорциональный измеряемой температуре.

Питание измерителя осуществляется от однофазной сети переменного тока номинальным напряжением 230 В частотой 50 Гц.

Выходные цепи измерителя (два гальванически изолированных бесконтактных ключа) коммутируют активную нагрузку при переменном токе до 0,5 А и напряжении до 250 В (действующие значения). Число циклов не ограничено.

Коммутация выходных цепей осуществляется по двухпозиционному (релейному) (три варианта) закону.

Измеритель обеспечивает автоматическую компенсацию температуры свободных концов термоэлектрических преобразователей, с возможностью ее отключения.

Мощность, потребляемая измерителем от питающей сети, не более 4,0 В А.

Масса измерителя не более 0,5 кг.

Габаритные размеры не более 125x75x75 мм.

Измеритель предназначен для работы при температуре окружающего воздуха от минус 10 °C до плюс 50 °C.

Средний срок службы 10 лет.

Средняя наработка на отказ 50000 ч.

ЗНАК УТВЕРЖДЕНИЯ ТИПА                            _

Знак утверждения типа наносится на корпус методом сеткографи>И<гашзж на эксплуатационную документацию типографским способом. ( L № \

J                   J л J                               г -г                                      I Государственный реесто

II I средств измерений / II

\ Республики Беларусь ! /]

ЛИСТ 3 ИЗ 4

г,

Описание типа средств измерений КОМПЛЕКТНОСТЬ

В комплект поставки измерителя входят:

- измеритель - 1 шт;

- паспорт - 1 экз;

- руководство по эксплуатации - 1 экз (при поставке партии допускается 1 экз на 3 изделия);

- методика поверки - (по запросу поверяющих организаций) - 1 экз;

- коробка упаковочная - 1 шт;

- скоба - 1 шт;

- винт BM3-6gx8.32.036 (ГОСТ 17473-80) - 2 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ BY 300125187.219-2006 «Измеритель температуры цифровой ЦР8002».

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ. 154-2006 «Измеритель температуры цифровой ЦР8002», согласована РУП «Витебский ЦСМС».

Заключение

Измеритель температуры цифровой ЦР8002 соответствует требованиям ТУ BY 300125187.219-2006, ГОСТ 12997-84, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал 12 месяцев.

Государственные приемочные испытания проведены: РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20, 210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003.

НИИЦ РУП «БелГИМ»

220053, г. Минск, Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025.
