Ключи динамометрические (моментные) МТ
| Номер в ГРСИ РФ: | РБ 03 03 0057 17 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | ООО "Нифор", г. Минск |
|
Описание типа РБ 03 03 0057 17 [2010-03-26]
rb-03-03-0057-17_2010-03-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 0057 17 [2013-03-25]
rb-03-03-0057-17_2013-03-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 0057 17 [2018-01-23]
rb-03-03-0057-17_2018-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 0057 17 [2006-08-16]
rb-03-03-0057-17_2006-08-16.pdf
|
Скачать |
Ключи динамометрические (моментные) МТ (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 0057 17 |
| Наименование | Ключи динамометрические (моментные) МТ |
| Год регистрации | 2017 |
| Номер сертификата | 11412 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | ООО "Нифор", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Нифор"
Адрес: 220141, г. Минск, ул. Никифорова, 23/98
Контакты: +375 17 323-57-60, nifor_m@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1909-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 0057 17 [2010-03-26]
rb-03-03-0057-17_2010-03-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 0057 17 [2013-03-25]
rb-03-03-0057-17_2013-03-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 0057 17 [2018-01-23]
rb-03-03-0057-17_2018-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 0057 17 [2006-08-16]
rb-03-03-0057-17_2006-08-16.pdf
|
Скачать |
Описание типа
Назначение
Ключи динамометрические (моментные) МТ (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений.
Ключи применяются в машиностроении и приборостроении при сборочных работах, ремонте и испытаниях механизмов с резьбовыми соединениями, требующими нормируемые моменты затяжки.
Описание
Принцип действия ключа основан на уравновешивании измеряемого момента упругой деформацией торсиона, один конец которого через втулку и подвижные тяги соединен с трибко-секторным механизмом. Этот механизм закреплён на плате, запресованной на второй конец торсиона. Трибко-секторный механизм преобразует поворот одного торца торсиона относительно второго в круговое движение показывающей стрелки.
Внешний вид ключей приведён на рисунке 1.
Место нанесения знака поверки указано в приложении А.

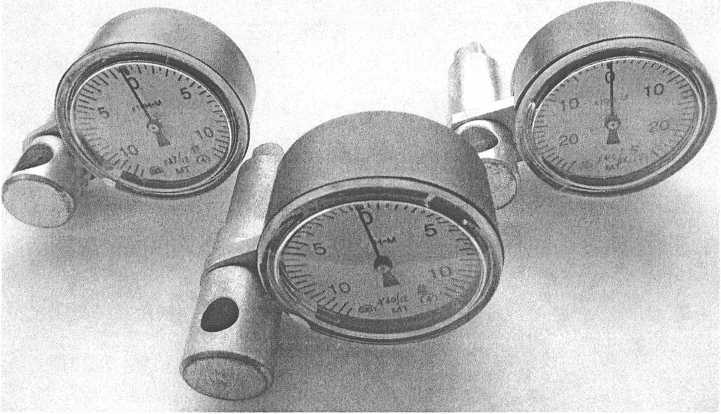

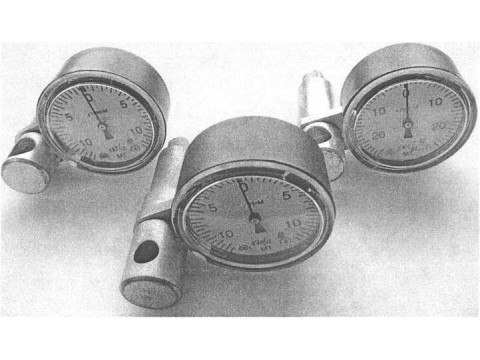

Рисунок 1 - Внешний вид ключей динамометрических (моментных) МТ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Условное обозначение ключей в зависимости от направления действия и верхнего предела измерений указано в таблице 1.
Таблица 1
|
Условное обозначение |
Направление |
Диапазоны измерений |
|
ключа |
действия |
крутящего момента, Н м |
|
МТ-1-12 |
от 1 до 12,5 | |
|
МТ-1-25 |
от 2 до 25 | |
|
МТ-1-60 |
от 5 до 60 | |
|
МТ-1-120 МТ-1-150 |
Двухстороннего |
от 10 до 125 от 10 до 150 |
|
МТ-1-240 |
действия |
от 20 до 250 |
|
МТ-1-500 |
от 20 до 500 | |
|
МТ-1-800 |
от 40 до 800 | |
|
МТ-1-1500 |
от 100 до 1500 | |
|
МТ-2-60 |
от 5 до 60 | |
|
МТ-2-120 |
Одностороннего |
от 10 до 125 |
|
МТ-2-240 |
действия |
от 10 до 250 |
|
МТ-2-500 |
от 20 до 500 |
Условное обозначение ключей (в зависимости от направления действия, верхнего предела измерений, класса точности), диапазон измерений крутящего момента, пределы допускаемой приведенной погрешности, размах показаний и цена деления указаны в таблице 2.
Таблица 2
|
Условное обозначение ключа |
Направление действия |
Диапазоны измерений крутящего момента, Н м |
Пределы допускаемой приведённой погрешности, % |
Допускаемый размах показаний, %, не более |
Цена деления, Нм |
|
МТ-1-12-4 |
от 1 до 12,5 |
±4 |
4 |
0,5 | |
|
МТ-1-25-2,5 |
от 2 до 25 |
±2,5 |
2,5 |
0,5 | |
|
МТ-1-25-4 |
от 2 до 25 |
±4 |
4 |
1,0 | |
|
МТ-1-60-2,5 |
от 5 до 60 |
±2,5 |
2,5 |
2,5 | |
|
МТ-1-60-4 |
от 5 до 60 |
±4 |
4 |
2,5 | |
|
МТ-1-120-2,5 |
от 10 до 125 |
±2,5 |
2,5 |
5,0 | |
|
МТ-1-120-4 |
от 10 до 125 |
±4 |
4 |
5,0 | |
|
МТ-1-150-2,5 |
Двухстороннего |
от 10 до 150 |
±2,5 |
2,5 |
5,0 |
|
МТ-1-150-4 |
действия |
от 10 до 150 |
±4 |
4 |
5,0 |
|
МТ-1-240-2,5 |
от 20 до 250 |
±2,5 |
2,5 |
10,0 | |
|
МТ-1-240-4 |
от 20 до 250 |
±4 |
4 |
10,0 | |
|
МТ-1-500-2,5 |
от 20 до 500 |
±2,5 |
2,5 |
20,0 | |
|
МТ-1-500-4 |
от 20 до 500 |
±4 |
4 |
20,0 | |
|
МТ-1-800-4 |
от 40 до 800 |
±4 |
4 |
40,0 | |
|
МТ-1-1500-4 |
от 100 до 1500 |
±4 |
4 |
100,0 | |
|
МТ-2-60-1,5 |
от 5 до 60 |
±1,5 |
1,5 |
1,5 | |
|
МТ-2-60-2,5 |
от 5 до 60 |
±2,5 |
2,5 |
2,5 | |
|
МТ-2-120-2,5 |
от 10 до 125 |
±2,5 |
2,5 |
2,5 | |
|
МТ-2-120-4 |
Одностороннего |
от 10 до 125 |
±4 |
4 |
5,0 |
|
МТ-2-240-2,5 |
действия |
от 10 до 250 |
±2,5 |
2,5 |
5,0 |
|
МТ-2-240-4 |
от 10 до 250 |
±4 |
4 |
10,0 | |
|
МТ-2-500-2,5 |
от 20 до 500 |
±2,5 |
2,5 |
10,0 | |
|
МТ-2-500-4 |
от 20 до 500 |
±4 |
4 |
10,0 |
Реестр]
Габаритные размеры, масса и размеры присоединительного квадрата ключей указаны в таблице 3.
Таблица 3
|
Условное обозначение ключа |
Габаритные размеры, мм, не более |
Размеры присоединительного квадрата, мм |
Масса, кг, не более |
|
МТ-1-12 |
90 х 90 х 60 |
Ю,0 -0,25 |
0,3 |
|
МТ-1-25 |
90 х 90 х 60 |
10,0 -0,25 |
0,3 |
|
МТ-1-60 |
90 х 90 х 60 |
12,5 -0,25 |
0,3 |
|
МТ-1-120 |
90 х 90 х 60 |
12,5 -0,25 |
0,3 |
|
МТ-1-150 |
90 х 90 х 60 |
12,5 -0,25 |
0,3 |
|
МТ-1-240 |
90 х 90 х 60 |
12,5 -0,25 |
0,3 |
|
МТ-1-500 |
150 х 115 х 70 |
20,0.1,0 |
1,0 |
|
МТ-1-800 |
165 х 115 х 70 |
20,0.1 о |
1,5 |
|
МТ-1-1500 |
300 х 175 х ЮО |
25.0-1,0 |
3,5 |
|
МТ-2-60 |
90 х 90 х 60 |
12,5-0,25 |
0,5 |
|
МТ-2-120 |
90 х 90 х 60 |
12,5-0,25 |
0,5 |
|
МТ-2-240 |
90 х 90 х 60 |
12,5 -0,25 |
0,5 |
|
МТ-2-500 |
180 х 115 х 70 |
20,0 - 1,о |
1,2 |
Вид климатического исполнения ключей -УХЛ 5.1 по ГОСТ 15150-69.
Диапазон температуры окружающего воздуха при эксплуатации от минус 10 °C до плюс 30 °C.
Относительная влажность окружающего воздуха при эксплуатации до 98 % при температуре 25 °C.
Степень защиты оболочки ключей - IP 20 по ГОСТ 14254-2015.
Знак утверждения типа
Знак утверждения типа наносят на паспорт ключа методом типографской печати.
Комплектность
В комплект поставки ключей входит:
- ключ динамометрический МТ - 1 шт.;
- паспорт - 1 экз.;
- индивидуальная упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 8.541-86 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений крутящего момента силы
ГОСТ 12997-84 Изделия ГСП. Общие технические условия
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ РБ 14741830.001-2000 Ключи динамометрические (моментные) МТ. Технические условия
МРБ МП. 1909-2009 Ключи динамометрические (моментные). Методика поверки.
Заключение
Ключи динамометрические (моментные) МТ соответствуют ГОСТ 8.541-86, ГОСТ 12997-84, ГОСТ 14254-2015, ГОСТ 15150-69, ТУ РБ 14741830.001-2000.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
