Ключи моментные электронные серии IZO
| Номер в ГРСИ РФ: | РБ 03 03 3890 14 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | «SNA Europe SAS», Франция |
Ключи моментные электронные серии IZO (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3890 14 |
| Наименование | Ключи моментные электронные серии IZO |
| Год регистрации | 2014 |
| Номер сертификата | 9473 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2019-11-27 |
| Получатель сертификата | фирма "SNA Europe Group", Франция (FR)(изготовитель - фирма "Snap-On Speciality tools", Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "SNA Europe Group", Франция (изготовитель - фирма "Snap-On Speciality tools", Соединенные Штаты)
Адрес: 19220 San Jose Avenue, City of Industry, California 91748, USA
Контакты: tel.: (626) 965-0668, fax: (626) 810-2759
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1909-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 3890 14 [2010-01-04]
rb-03-03-3890-14_2010-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3890 14 [2015-03-20]
rb-03-03-3890-14_2015-03-20.pdf
|
Скачать |
Описание типа
Назначение
Ключи моментные электронные серии IZO (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Область применения - сборочные операции в автостроении, машиностроении, электромашиностроении, техническое обслуживание и ремонт промышленных изделий.
Описание
Принцип действия ключей основан на преобразовании крутящего момента в упругую деформацию упругого элемента, регистрируемую измерительным датчиком и устройством цифровой индикации. Ключ состоит из корпуса, рукоятки, устройства цифровой индикации, отградуированного в единицах момента силы, головки с жестко прикрепленной трещоткой, или торцевым квадратом с шариковым фиксатором. При закручивании резьбового соединения крутящий момент передается через корпус ключа к упругому элементу. Деформация кручения упругого элемента с помощью рычага преобразуется в линейную деформацию тензодатчика, сигнал с которого обрабатывается в микропроцессорном модуле, и передается на устройство цифровой индикации, на котором в процессе затяжки непрерывно высвечивается текущее значение прилагаемого ключу крутящего момента.
Ключи имеют следующие исполнения: IZO-D-30, IZO-D-135, IZO-D-200, IZO-D-340, 1ZO-DR-810, IZO-DM-30, 1ZO-DM-135, IZO-DM-200. 1ZO-DM-340, 1ZO-DRM-810, а также модификации - IZO-DAG-135,1ZO-DAG-340.
Внешний вид ключей приведен на рисунке 1.
Место нанесения знака поверки (поверительного клейма-наклейки) указано в приложении А.
пял ::

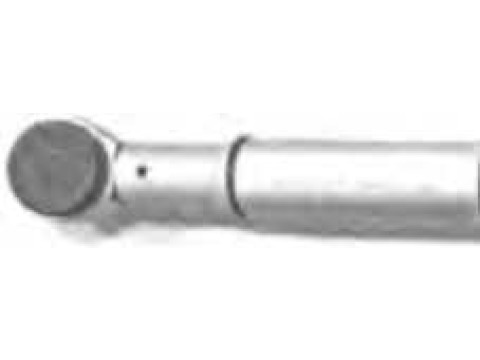

Рисунок 1 - Внешний вид ключей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица_________________________________________________________________
|
Модель |
Диапазон измерений крутящего момента, Нм |
Пределы допускаемой приведенной погрешности измерения крутящего момента, % |
Разрешающая способность, Н-м |
Размер присоединительного квадрата, дюйм |
Масса, г, не более |
Длина, мм, не более |
|
IZO-D-30 |
от 3 до 30 |
±2 |
0,01 |
1/4 |
930 |
410 |
|
IZO-D-135 |
от 13,5 до 135 |
±2 |
0,01 |
3/8 |
1000 |
450 |
|
IZO-D-200 |
от 20 до 200 |
±2 |
0,01 |
1/2 |
1345 |
535 |
|
IZO-D-340 |
от 34 до 340 |
±2 |
0,01 |
1/2 |
1525 |
650 |
|
IZO-DR-810 |
от 81 до 810 |
±2 |
0,01 |
3/4 |
4530 |
1320 |
|
IZO-DM-30 |
от 3 до 30 |
±2 |
0,01 |
1/4 |
930 |
410 |
|
IZO-DM-135 |
от 13,5 до 135 |
±2 |
0,01 |
3/8 |
1000 |
450 |
|
IZO-DM-200 |
от 20 до 200 |
±2 |
0,01 |
1/2 |
1345 |
535 |
|
IZO-DM-340 |
от 34 до 340 |
±2 |
0,01 |
1/2 |
1525 |
650 |
|
IZO-DRM-810 |
от 81 до 810 |
±2 |
0,01 |
3/4 |
4530 |
1320 |
|
IZO-DAG-135 |
от 13.5 до 135 |
±2 |
0,01 |
3/8 |
1540 |
495 |
|
IZO-DAG-340 |
от 34 до 340 |
±2 |
0,01 |
1/2 |
1525 |
715 |
|
Примечание: Температура окружающего воздуха при эксплуатации ключей от 5 °C до плюс 42 °C | ||||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки ключей определяется заказом в соответствии с технической документацией фирмы "Snap-On Speciality tools" (США). В основной комплект поставки входит:
1. Ключ моментный электронный серии IZO 1 шт.
2. Инструкция по эксплуатации 1 шт.
3. Сертификат калибровки завода-изготовителя 1 шт.
4. Футляр 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Snap-On Speciality tools" (США).
ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнение для различных климатических районов, категорий, условий эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды".
МРБ МП. 1909-2009 "Ключи динамометрические (Моментные). Методика поверки".
Заключение
Ключи моментные электронные серии IZO соответствуют требованиям технической документации фирмы "Snap-On Speciality tools" (США).
Межповерочный интервал - не более 12 месяцев (для ключей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники РУП “БелГИМ”.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
