Ключи моментные с индикаторным устройством серии 7454
| Номер в ГРСИ РФ: | РБ 03 03 3891 14 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | «SNA Europe SAS», Франция |
Ключи моментные с индикаторным устройством серии 7454 (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3891 14 |
| Наименование | Ключи моментные с индикаторным устройством серии 7454 |
| Год регистрации | 2014 |
| Номер сертификата | 9472 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2019-11-27 |
| Получатель сертификата | фирма "SNA Europe Group", Франция (FR)(изготовитель - фирма "Snap-On Speciality tools", Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "SNA Europe Group", Франция (изготовитель - фирма "Snap-On Speciality tools", Соединенные Штаты)
Адрес: 19220 San Jose Avenue, City of Industry, California 91748, USA
Контакты: tel.: (626) 965-0668, fax: (626) 810-2759
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1909-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 3891 14 [2015-03-20]
rb-03-03-3891-14_2015-03-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3891 14 [2010-01-04]
rb-03-03-3891-14_2010-01-04.pdf
|
Скачать |
Описание типа
Назначение
Ключи моментные с индикаторным устройством серии 7454 (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Область применения - сборочные операции в автостроении, машиностроении, электромашиностроении, техническое обслуживание и ремонт промышленных изделий.
Описание
Принцип действия ключей основан на преобразовании крутящего момента в упругую деформацию упругого элемента, передаваемого на шкалу ключа. Ключ состоит из механической конструкции. измерительного датчика и устройства индикации. Механическая конструкция представляет собой корпус с упругим элементом и ручкой. Упругий элемент с четырехгранником для насадки преобразует крутящий момент в упругую деформацию, передаваемую с помощью рычага на шкалу прибора.
Ключи имеют следующие исполнения: 7454-3, 7454-9, 7454-18 , 7454-35, 7454-70, 7454-140. 7454-240, 7454-350. 7454-480, 7454-800, 7454-1400, 7454-800Е, 7454-1400Е.
Внешний вид ключей приведен на рисунке 1.
Место нанесения знака поверки (поверительного клейма-наклейки) указано в приложении А.

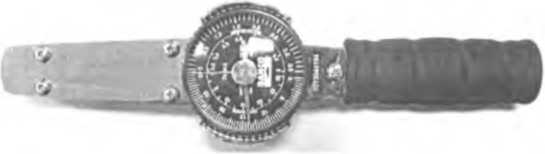

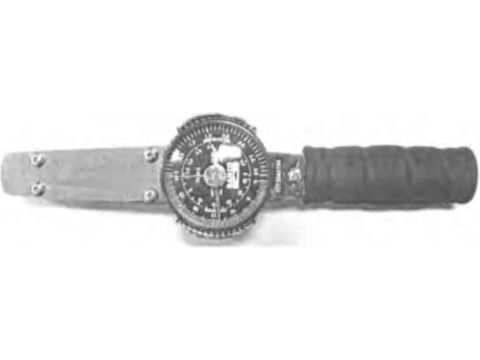

Рисунок 1 - Внешний вид ключей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Модель |
Диапазон измерений крутящего момента, Н-м |
Пределы допускаемой относительной погрешности измерения крутящего момента, % |
Цена деления шкалы, Н-м |
Размер присоединительного квадрата, дюйм |
Масса, г, не более |
Длина, мм, не более |
|
7454-3 |
от 0 до 3,5 |
±4 |
0,1 |
1/4 |
499 |
292 |
|
7454-9 |
от 0 до 9 |
±4 |
0,2 |
1/4 |
499 |
292 |
|
7454-18 |
от 0 до 18 |
±4 |
0,5 |
3/8 |
499 |
292 |
|
7454-35 |
от 0 до 35 |
±4 |
1 |
3/8 |
499 |
292 |
|
7454-70 |
от 0 до 70 |
±4 |
2 |
3/8 |
726 |
381 |
|
7454-140 |
от 0 до 140 |
±4 |
5 |
1/2 |
1680 |
552 |
|
7454-240 |
от 0 до 240 |
±4 |
5 |
1/2 |
1680 |
552 |
|
7454-350 |
от 0 до 350 |
±4 |
10 |
1/2 |
1680 |
552 |
|
7454-480 |
от 0 до 480 |
±4 |
10 |
3/4 |
5430 |
711 |
|
7454-800 |
от 0 до 800 |
±4 |
20 |
3/4 |
6730 |
1194 |
|
7454-1400 |
от 0 до 1400 |
±4 |
25 |
1 |
9000 |
1880 |
|
7454-800Е |
от 0 до 800 |
±4 |
20 |
3/4 |
6730 |
1194 |
|
7454-1400Е |
от 0 до 1400 |
±4 |
25 |
1 |
9000 |
1880 |
|
Примечание: Температура окружающего воздуха при эксплуатации ключей от 5 °C до плюс 42 °C | ||||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки ключей определяется заказом в соответствии с технической документацией фирмы "Snap-On Speciality tools" (США). В основной комплект поставки входит:
1. Ключ моментный с индикаторным устройством серии 7454 1 шт.
2. Инструкция по эксплуатации 1 шт.
3. Сертификат калибровки завода-изготовителя 1 шт.
4. Футляр 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Snap-On Speciality tools" (США).
ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнение для различных климатических районов, категорий, условий эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды".
МРБ МП. 1909-2009 "Ключи динамометрические (Моментные). Методика поверки".
Заключение
Ключи моментные с индикаторным устройством серии 7454 соответствуют требованиям технической документации фирмы "Snap-On Speciality tools" (США).
Межповерочный интервал - не более 12 месяцев (для ключей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники РУП “БелГИМ”.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
