Ключи динамометрические Force 647XXXX, 647XXXXW
| Номер в ГРСИ РФ: | РБ 03 03 4114 15 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Ключи моментные |
| Производитель / заявитель: | "ROUND LIGHT INDUSTRY CO., LTD.", Тайвань |
Ключи динамометрические FORCE 647ХХХХ, 647XXXXW (в дальнейшем - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4114 15 |
| Наименование | Ключи динамометрические Force 647XXXX, 647XXXXW |
| Год регистрации | 2015 |
| Номер сертификата | 9767 |
| Дата регистрации | 2015-06-03 |
| Срок действия | 2020-06-03 |
| Получатель сертификата | фирма "ROUND LIGHT INDUSTRY CO., LTD.", Тайвань (Китай) (TW) |
Производитель / Заявитель
фирма "ROUND LIGHT INDUSTRY CO., LTD."
Адрес: 4A-19. TAIPEI WORLD TRAIDE CENTER NO. 5, Sec. 5, HSIN YI RD., TAIPEI 11011
Контакты: 886-2-27232985, 886-2-27251629 / 886-2-27252602 / rlicl@ms33.hinet.net
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1909-2009 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 03 4114 15 [2009-11-13]
rb-03-03-4114-15_2009-11-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 4114 15 [2015-07-09]
rb-03-03-4114-15_2015-07-09.pdf
|
Скачать |
Описание типа
Назначение
Ключи динамометрические FORCE 647ХХХХ, 647XXXXW (в дальнейшем - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений с правой и левой резьбой.
Область применения - сборочные операции в автостроении, машиностроении, электромашиностроении, техническое обслуживание и ремонт промышленных изделий.
Описание
Ключ состоит из корпуса, рукоятки, основной шкалы и дополнительной шкалы, отградуированной в единицах крутящего момента, головки с трещоткой и присоединительного квадрата с шариковым фиксатором или гнездом под различные сменные насадки. Внутри корпуса расположен механизм регулирования значения крутящего момента, при котором происходит срабатывание предельного механизма. Под действием приложенной к рукоятке ключа силы, при достижении заранее установленного значения крутящего момента, ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента.
Ключи имеют следующие исполнения: 6472270, 6473270. 6473365, 6474470, 6474630, 64761030, 64761215, 64781215, 6472300W, 6474530W. а также модификации: 6474535, 6476880, 647А602, 647А802.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

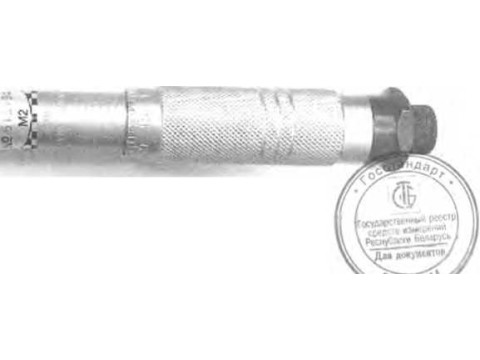

Внешний вид ключей приведен на рисунке 1.
FORC1
Рисунок 1 - Внешний вид ключей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Модель |
Диапазон измерений крутящего момента, Н-м |
Пределы допускаемой приведенной погрешности измерения крутящего момента, % |
Цена деления шкалы, Нм |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более | |
|
По ч.с. |
Против ч.с. | ||||||
|
6472270 |
от 5 до 25 |
±4 |
- |
0,1 |
6,35 (1/4) |
0,770 |
285 |
|
6473270 |
от 5 до 25 |
±4 |
- |
0,1 |
9,525 (3/8) |
0,775 |
280 |
|
6473365 |
от 19 до 110 |
±4 |
- |
0,5 |
9,525 (3/8) |
1,075 |
365 |
|
6474470 |
от 42 до 210 |
±4 |
- |
1 |
12,7 (1/2) |
1,650 |
470 |
|
6474630 |
от 70 до 350 |
±4 |
- |
1 |
12,7 (1/2) |
2,870 |
630 |
|
64761030 |
от 140 до 700 |
±4 |
- |
2,5 |
19,05 (3/4) |
7,575 |
1030 |
|
64761215 |
от 140 до 980 |
±4 |
- |
3,5 |
19,05 (3/4) |
8,100 |
1215 |
|
64781215 |
от 140 до 980 |
±4 |
- |
3,5 |
19,05 (3/4) |
8,150 |
1215 |
|
6472300W |
от 6 до 30 |
±4 |
- |
0,1 |
6,35 (1/4) |
0,800 |
300 |
|
6474530W |
от 40 до 200 |
±4 |
- |
1 |
12,7 (1/2) |
1,600 |
530 |
|
6474535 |
от 40 до 210 |
±4 |
- |
1 |
12,7 (1/2) |
2,100 |
535 |
|
6476880 |
от 100 до 500 |
±4 |
- |
2,5 |
19,05 (3/4) |
4,675 |
880 |
|
647А602 |
от 300 до 1500 |
±4 |
±6 |
10 |
19,05 (3/4) |
12,500 |
1740 |
|
647А802 |
от 300 до 1500 |
±4 |
±6 |
10 |
25,4(1) |
12,500 |
1740 |
Рабочие условия эксплуатации:
Температура окружающего воздуха от минус 20 °C до плюс 40 °C;
Относительная влажность 98 % при температуре 35 °C
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки ключей определяется заказом в соответствии с технической документацией фирмы «ROUND LIGHT INDUSTRY СО., LTD.», Тайвань (Китай). В основной комплект поставки входит:
|
1. Ключ динамометрический |
1 шт. |
|
2. Инструкция по эксплуатации |
1 шт. |
|
3. Сертификат калибровки завода-изготовителя |
1 шт. |
|
4. Футляр |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «ROUND LIGHT INDUSTRY СО., LTD.», Тайвань (Китай).
ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнение для раз
личных климатических районов, категорий, условий эксплуатации, хранения и трансп части воздействия климатических факторов внешней среды".
>вки в
МРБ МП. 1909-2009 "Ключи динамометрические (Моментные). МетодикаетовередГ \ А
II (Государственный реестр] | к средств измерении I
Ч Республики реларусь1 it
Заключение
Ключи динамометрические FORCE 647ХХХХ, 647XXXXW соответствуют требованиям технической документации фирмы «ROUND LIGHT INDUSTRY СО., LTD.», Тайвань (Китай).
Межповерочный интервал - не более 12 месяцев (для ключей, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
