Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ
| Номер в ГРСИ РФ: | РБ 03 08 1151 17 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Ареометры |
| Производитель / заявитель: | ПАО "Химлаборприбор", г. Клин |
Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ предназначены для измерения объемной доли этилового спирта в водных растворах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 1151 17 |
| Наименование | Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ |
| Год регистрации | 2017 |
| Номер сертификата | 11406 |
| Дата регистрации | 2017-10-31 |
| Срок действия | 2022-05-04 |
| Получатель сертификата | ПАО "Химлаборприбор", г. Клин, Московская обл., Российская Федерация (RU) |
Производитель / Заявитель
ПАО "Химлаборприбор"
Адрес: 141600, г. Клин, Московская обл., ул. Папивина, 3
Контакты: (095)539-84-76 // (095)539-84-52..
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по Р 50.2.041-2004. |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (Клинский филиал): аттестат аккредитации - № RA.RU 311320, шифр поверительного клейма - ТТ)(ранее Клинский ЦСМ)(для типов АСП-1, АСП-2)(НТК №01-03); ПАО "Химлаборприбор" (№ RA.RU.311950, шифр поверительного клейма - АИФ)(НТК №14-03). |
Поверители
Скачать
|
Описание типа РБ 03 08 1151 17 [2018-02-20]
rb-03-08-1151-17_2018-02-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 1151 17 [2010-01-22]
rb-03-08-1151-17_2010-01-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 1151 17 [2013-05-20]
rb-03-08-1151-17_2013-05-20.pdf
|
Скачать |
Описание типа
Назначение
Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ предназначены для измерения объемной доли этилового спирта в водных растворах.
Описание
Принцип действия ареометров для спирта АСП-1, АСП-2, АСП-3, АСПТ основан на законе Архимеда. Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ представляют собой полые стеклянные сосуды цилиндрической формы, запаянные с обоих концов. К верхней части корпуса припаян стеклянный стержень цилиндрической формы, запаянный сверху, внутри которого приклеена бумажная полоска с нанесенной ареометрической шкалой, градуированной в %. Нижняя часть корпуса ареометра заполнена балластом, сообщающим ареометру вертикальное положение при погружении его в жидкость. Балласт сверху залит связующим веществом (смолкой) с температурой плавления не ниже 80 °C. У ареометров для спирта АСПТ внутри корпуса установлен жидкостной термометр.
Ареометры для спирта АСП-1, АСП-2, АСП-3, АСПТ выпускаются в следующих модификациях: АСП-1, АСП-2, АСП-3, АСПТ которые отличаются диапазоном измерения объемной доли этилового спирта в водных растворах.

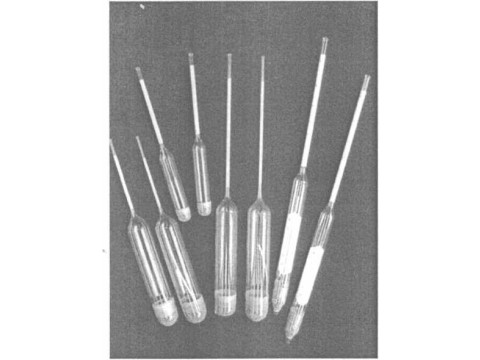

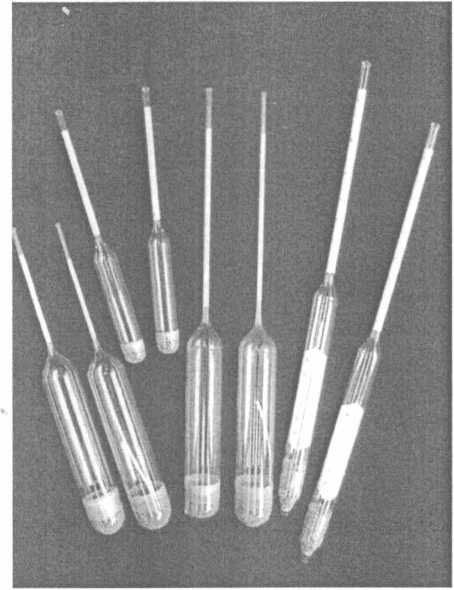

Рисунок 1 - Общий вид ареометров для спирта
Пломбирование ареометров для спирта не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
|
Таблица 1 - Метрологические характеристики | ||||
|
Тип ареометра |
Диапазон измерения, объемная доля, % |
Диапазон показаний ареометра, объемная доля, % |
Цена деления шкалы, объемная доля, % |
Предел допускаемой абс. погрешности, объемная доля, % |
|
1 |
2 |
3 |
4 |
5 |
|
АСП-1 |
от 0 до 10 от 10 до 20 |
10 |
0,1 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
|
АСП-1 |
от 20 до 30 от 30 до 40 от 40 до 50 от 50 до 60 от 60 до 70 от 70 до 80 от 80 до 90 от 90 до 100 |
10 |
0,1 |
±0,1 |
|
АСП-2 |
от 11 до 16 от 16 до 21 |
5 |
0,1 |
±0,2 |
|
от 21 до 26 от 26 до 31 от 31 до 36 от 36 до 41 от 41 до 46 от 46 до 51 от 51 до 56 от 56 до 61 от 61 до 66 от 66 до 71 от 71 до 76 от 76 до 81 от 81 до 86 от 86 до 91 от 91 до 96 |
5 |
0,1 |
±0,1 | |
|
АСП-3 |
от 0 до 40 от 40 до 70 от 70 до 100 |
40 |
1,0 |
±0,5 |
|
30 | ||||
|
АСПТ |
от 0 до 60 |
60 |
1,0 |
±0,5 |
|
от 60 до 100 |
40 |
Таблица 2 - Метрологические характеристики термометров, встроенных в ареометры АСПТ
|
Наименование характеристики |
Значение |
|
Диапазон измерения температуры термометров, встроенных в ареометры для спирта АСПТ, °C |
от -25 до ±35 |
|
Цена деления шкалы, °C |
1,0 |
|
Пределы допускаемой абсолютной погрешности, °C |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Общая длина, мм, не более | |
|
АСП-1 |
350 |
|
АСП-2 |
260 |
|
АСП-3 |
220 |
|
АСПТ |
380 |
|
Масса, кг, не более |
0,12 |
|
1 |
2 |
|
Условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха, % -атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится на паспорте в левом верхнем углу типографским способом и на упаковочном футляре.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Ареометр для спирта |
1 шт. |
|
Паспорт |
1 экз. |
|
Индивидуальный упаковочный футляр |
1 шт. |
Поверка
осуществляется по Р 50.2.041-2004 ГСИ. Рекомендации по метрологии «Ареометры стеклянные. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 0 до 10 % объёмной доли спирта по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0031.2014.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 963,6 до 974,8 кг/мЗ (от 10 до 20 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная ■поверочная схема для средств измерений плотности», 3.2.АИФ.0032.2016.
Рабочий эталон единицы плотности l-ro разряда в диапазоне значений от 952,2 до 963,6 кг/мЗ (от 20 до 30 % объемной доли спирта), по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»3.2.АИФ.0033.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 938,0 до 952,2 кг/мЗ (от 30 до 40 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0034.2016.
Рабочий эталон единицы плотности l-ro разряда в диапазоне значений от 920,2 до 938,0 кг/мЗ (от 40 до 50 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0035.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 909,2 до 930,2 кг/мЗ (50 до 60 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0036.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 875,5 до 909,2 кг/мЗ (от 60 до 70 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0036.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 859,3 до 875,5 кг/мЗ (от 70 до 80 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0037.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 829,3 до 859,3 кг/мЗ (80 до 90 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0039.2016.
Рабочий эталон единицы плотности 1-го разряда в диапазоне значений от 872,8 до 897,6 кг/мЗ (от 90 до 100 % объемной доли спирта) по ГОСТ 8.024-2002 «ГСП. Государственная поверочная схема для средств измерений плотности», 3.2.АИФ.0040.2016.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Р 50.2.041-2004 ГСИ. Рекомендации по метрологии. Ареометры стеклянные. Методика поверки
ИСО ЪЧП-1'1 Ареометры. Принципы конструирования и поверки
ГОСТ 18484-81 Ареометры и цилиндры стеклянные. Технические условия
