Модули автоматического контроля оптических волокон МАК 100

Назначение

Модули автоматического контроля оптических волокон МАК 100 (далее -модули), предназначенные для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.

Модули могут применяться в составе автоматизированных систем удаленного тестирования ОВ для контроля параметров ВОЛС и прогнозирования неисправностей в них. Модуль может применяться при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.

Модули изготавливаются в модификациях согласно таблицам 1 и 2.

Описание

Принцип действия модулей основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну (ОВ) мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптической линии связи. :

Место нанесения знака поверки приведено в приложении А ^артбящегф, описания типа.                                                     f            \\

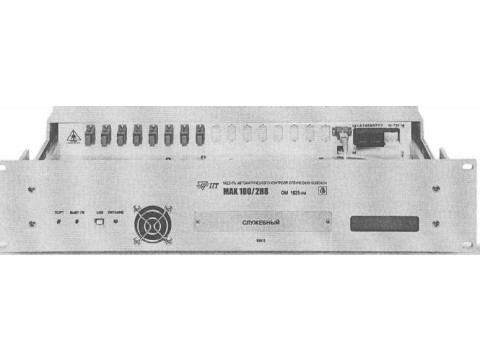

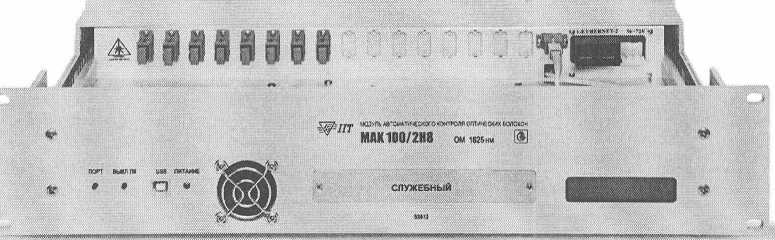

Внешний вид модуля представлен на рисунке 1.                 /         ! О

Рисунок 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина волны источника оптического излучения, длительность зондирующих импульсов и тип измеряемого ОВ модуля МАК 100/XYZ соответствуют данным, приведенным в таблице!.

Таблица 1

Примечание - Три последних знака в обозначении модификации (МАК 100/XYZ) означают:     X - длина волны (1-1550 нм; 2-1625 нм; 3- 1550 и 1625 нм);

Y - динамический диапазон измерения затухания (см. таблицу 3); Z - количество портов (может принимать значения: 2; 4; 8; 12; 16)

Длина волны источника оптического излучения, длительность зондирующих импульсов, тип измеряемого ОВ и мертвая зона модуля МАК 100/XYZ-1 должны соответствуют данным, приведенным в таблице 2.

Таблица 2

Для документов,

Продолжение таблицы 2

Длительность зондирующих импульсов соответствует значениям, указанным в таблицах 1 и 2, с допускаемыми отклонениями:

- плюс 50 % и минус 20 % для длительностей импульса 6, 12 нс;

- ±20 % для длительности импульса 25 нс;

- ±10 % для остальных длительностей импульсов.

Диапазоны измерения расстояний:

- 0,5; 2; 5; 10; 20; 40; 80; 120; 160; 240 км.

Пределы допускаемой абсолютной погрешности при измерении расстояния д!_ составляют:

д1 = ± ( dl + dL + 3-10'5-L),

где dl = 0,5 м - начальный сдвиг шкалы расстояний;

dl_ - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измеряемого расстояния, м (dL может принимать значения: 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1; 7,6 м)

L - измеряемое расстояние, м.

Динамический диапазон при отношении сигнал/шум, равном 1 (ОСШ=1), для модуля MAK100/XYZ не менее приведенного в таблице 3.

Таблица 3

Динамический диапазон при отношении сигнал/шум, равном 1, для модуля МАК 100/XYZ-1 не менее приведенного в таблице 4.

Таблица 4_______________________________________________________

'ч 1

Продолжение таблицы 4

Допускается снижение значений динамического диапазона измерения затухания на 1,5 дБ при граничных значениях рабочих температур для всех модификаций модуля.

Пределы допускаемой абсолютной погрешности при измерениях затухания: ± (0,04 а) дБ, где а - измеренное затухание, дБ.

Минимальная дискретность отсчета при измерениях затухания 0,001 дБ.

Значение мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ для модификаций модуля МАК 100/1SZ, МАК 100/2SZ, МАК 100/3SZ не м, для остальных модификаций модулей МАК 100/XYZ - 13 м. // X \\

Значение мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ для модификаций модуля МАК 100/1SZ, МАК 100/2SZ, МАК 100/3SZ не превышает 2,5 м, для остальных модификаций модулей МАК 100/XYZ - 3 м.

Значение мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 45 дБ для модификаций модуля МАК 100/XYZ-1 не превышает 6,0 м.

Значение мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 45 дБ для модификаций модуля МАК 100/XYZ-1 не превышает 1,5 м.

Питание модуля осуществляется от внешнего источника питания постоянного тока напряжением (48±12) В или (60±12) В.

Ток, потребляемый модулем от источника постоянного тока напряжением (48±12) В или (60±12) В, не более 0,75 А.

Время непрерывной работы модуля не ограничено.

Габаритные размеры модуля не более 212x483x89 мм.

Масса модуля не более 5 кг.

Рабочие условия эксплуатации:

- температуры окружающего воздуха от минус 10 до плюс 50 °C;

- относительной влажности воздуха 90 % при 25 °C;

- атмосферного давления от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.)

Средний срок службы не менее 10 лет.

Средняя наработка на отказ не менее 8000 ч.

Модуль МАК 100/XYZ может иметь встроенные оптические переключатели, с количеством выходных портов 2, 4, 8, 12, 16.

Модуль МАК 100/XYZ-1 может иметь встроенные оптические переключатели, с количеством выходных портов 2, 4, 8, 12, 16, 20, 24 или 28.

Затухание в каждом канале оптического переключателя не должно превышать 2 дБ.

Знак утверждения типа

Знак утверждения типа наносят на переднюю панель модуля методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки модуля указан в таблице 5.

Таблица 5

Продолжение таблицы 5

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ТУ BY 100003325.013-2012 "Модули автоматического контроля оптических волокон МАК 100. Технические условия".

МРБ МП.2267-2012 " Модули автоматического контроля оптических волокон МАК 100. Методика поверки".

Заключение

Модули автоматического контроля оптических волокон МАК 100 соответствуют требованиям ГОСТ 22261-94, ТУ BY 100003325.013-2012.

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025
