Аппаратура геодезическая спутниковая "EFT GH1 GNSS"

Назначение

Аппаратура геодезическая спутниковая «EFT GUI GNSS» (далее - приемники) прсдназн йена для измерений приращений координат и длин базисов.

Описание

Приемник представляет собой изделие в едином корпусе, с цветным экраном, с резин выми заглушками на портах и специальным креплением на руку из прорезиненой ткани на за. ней части корпуса. Корпус из прочного пластика обеспечивает защиту внутренних модулей < внешних воздействий. На поверхности корпуса предусмотрены разъемы для подключен! внешней приемной ГНСС-антенны, питания и зарядки аккумуляторной батареи, USB-порт д. обмене! данными.

Принцип действия приемника основан на получении данных от спутников глобальных н вигационных систем и их последующей обработке.

Приемник обладает следующими возможностями:

- одновременное использование спутников систем ГЛОНАСС, GPS, BEIDOU, GALILEO

- использование технологий подавления многолучевости;

- подключение внешней антенны для улучшение приема сигналов ГНСС;

- отображать данные в реальном времени на экране без использования дополнительных устройств.

Внешний вид приемника с указанием места пломбировки от несанкционированного дс тупа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.

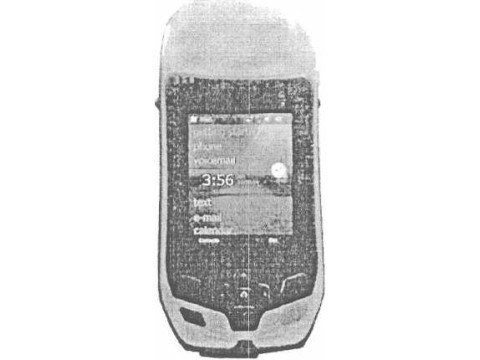

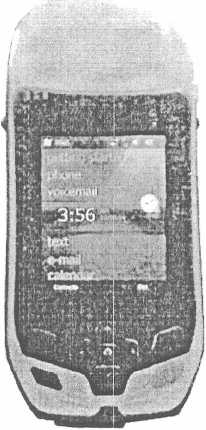

Рисунок 1 - Внешний вид приемника со стороны передней панели

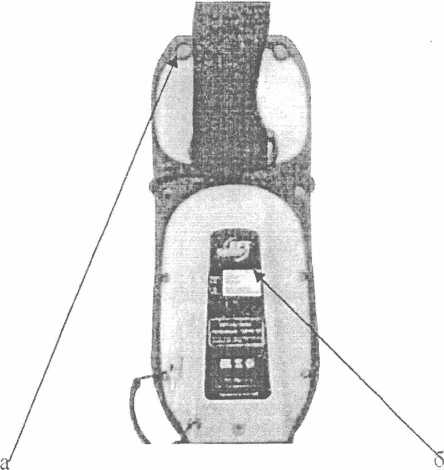

а - место пломбировки

б - место нанесения наклейки со знаком

ут верждения типа (нижняя панель)

Рисунок 2 - Внешний вид приемника со сто

роны задней панели

Программное обеспечение

Приемники поставляются со встроенным программным обеспечением i.uitcu I IO) «SurvCL.». Данное ПО нозво.тяе! осуществлять измерительный процесс в нолевых > словиях.

ILicn тифнкационныс данные ПО приведены в таблице I.

Габлица 1   ____ ___

Идентификационное данные (признаки)           __ s__         Значение

Идентификационное наименование ИО                              Mira'I

Номер версии (идентификационный помер ПО)                    4.05 и выше

Цифровой идентификатор ПО __ ____ __ _,              -              I

Алгоритм вычисления идентификатора 110               [

Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств зашиты от преднамеренных изменений.

Зашита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077 2014.

Метрологические и технические характеристики приемников приведены п тбите 2.

I аблица 2        __   __ _

_ Наименование характеристики I Частотный диапазон

Режим «.Автономный'»

Пределы допускаемой абсолютной погрешности определения координат, мм:

1.1

1.1 - L2 Режимы «(. ttuukj- и ■'быстрая статка» Пределы дои\скасмой абсолютной noipcnino-стп измерении д.тпны базиса, мм:

в плане по высоте (диапазон длин базисов, км: от 0.07 до 30) Режимы «Кинематика с nocroopaooiKoii» и «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм:

в плане по высоте (диапазон длин базисов, км: от 0.07 до 30)

Значение .характеристики

120 каналов

ГЛОНАСС: 1.1. 1.2; GPS: L1. 1.2. I.2C.

GALILEO: El. E5b:

BEIDOl. : Bl. B2; SBAS. LI.

поддержка WAAS. EGNOS n_MSAS: QZSS: LI

± 3-1500

X 3-1200

- ’-o • (1.5-HO D)

x 10.0 ■ 0.5-КГ' 1))

Здесь и далее 1) - измеренная длина базиса в миллиме трах

х 3-( I о - i .о 1 о' -Lb t 3-(2о - 1.0-1 (.!■ '-□)

11родол же н не табл и цы 2______

1_____Наименование характеристики_______\

Значение характеристики

■ Режим «Дифференциальные кодовые изморе- j НИЯ»

11ределы допускаемой абсолютной погрешпо- ! сти определения координат, мм:

+. 3-250

± 3-500

в плане

Знак утверждения типа

наносится в виде наклейки на заднюю панель приемника и на титульный лист руководства ио эксплуатации iипографскпм способом.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3                                                  _____

Наименование                        :    Количество, шт.

1 Аппаратура геодезическая спутниковая «EFT GHi GNSS»    i 1

2 Зарядное уст ройство                                                       I

3 Руководство по эксплуатации                  +           1

4 Сумка для переноски                                        -   ________I

Поверка

осуществляется в соответствии с документом EFT GUI GNSS. 001 МН «Инструкция. Аппаратура геодезическая спутниковая «EFT Gill GNSS». Методика поверки», утвержденным первым заместителем юнерального Директора заместителем по научной работе ФГУП «ВНИИФТРИ» 24 августа 2015 г.

Основные средства поверки:

- эталонные базисы длины 2-го разряда по КОСТ Г’ X.750-11. пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ± (2-10‘6-1)) мм. где 1) длина базиса в миллиметрах:

- имитатор сигналов С11-3803М. per. № 54309-13, пределы среднего квадратического отклонения случайной составляющей основной погрешности формирования беззапросной дальности до НК А СНС ГЛОНАСС и GPS:

- но фазе дальномерного кода 0.1 м.

- по фазе несущей часто ты 0.0001 м.

Знак поверки наносится на свидетельство о поверке в виде наклейки или описка поверителя.

Сведения о методах измерений

Аппаратура геодезическая спутниковая «EFT GUI GNSS». Ру-ководство по эксплуатации II I (Oil GNSS.РЭ.

Норма дивные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой «EFT GH1 GNSS»

1 ГОСТ Р 53606-2004 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».

2 ГОСТ Р 8.750 20] 1 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координат-но-вре.менных средств измерений».

3 Аппаратура геодезическая спутниковая «EFT GUI GNSS». Технические условия ТУ 6811 -002-604 38714-2015
