Устройства поверочные переносные УПП 802М

Назначение

Устройство поверочное перен< для полуавтоматической поверки изм го тока и напряжения переменного тс сти не менее ± 0,5 %.

Описание

Определение основной norpei нения выходных сигналов поверяемо при равных значениях входного сиг реннего источника УПП одновременно

Диапазоны изменений выход! вуют диапазонам измерений поверяе»

В качестве корпуса УПП исш дана крепится несущая панель из изо ны размещены основные функционал

- ВИ - внутренний источник;

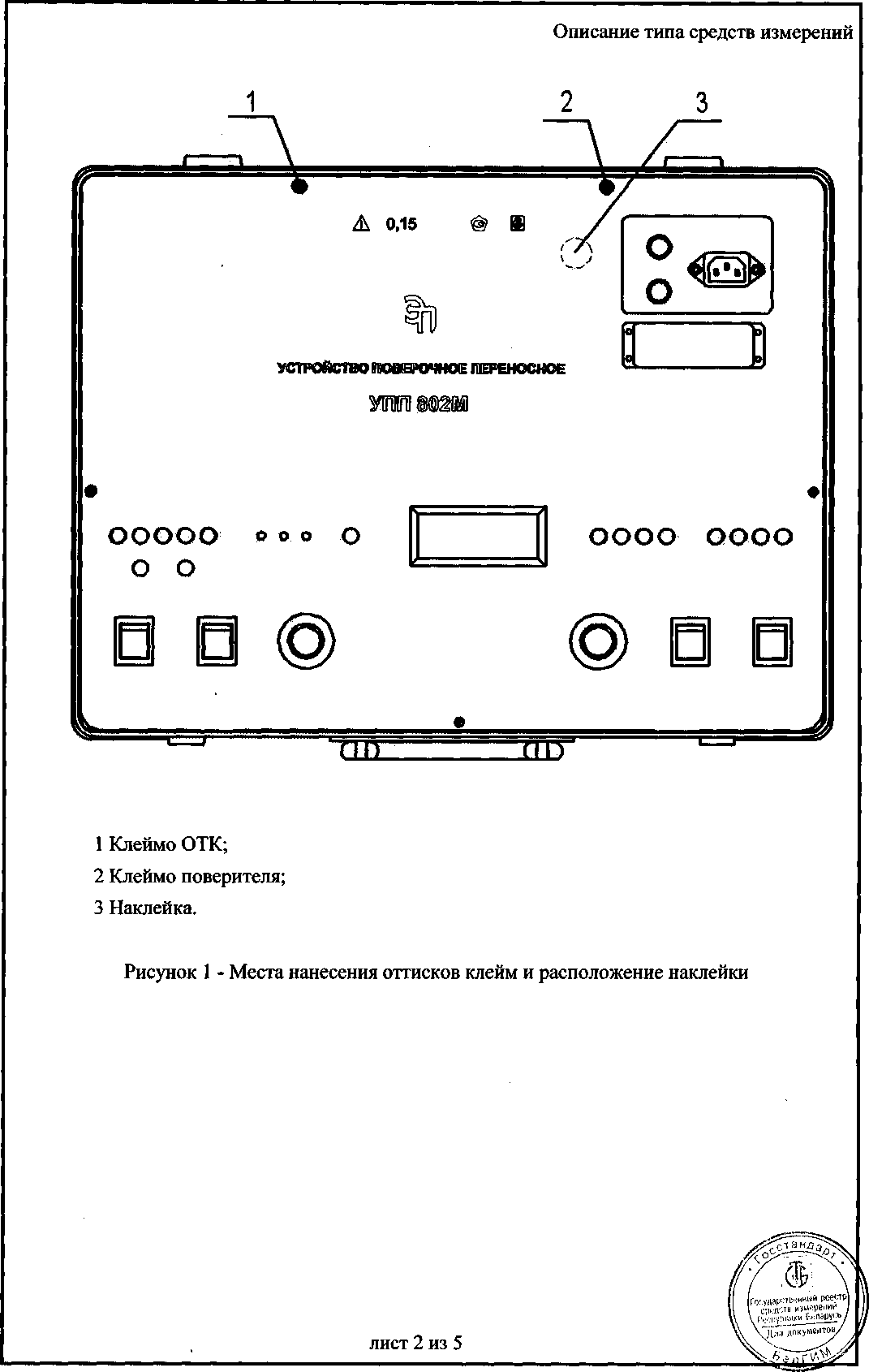

- ЭП - эталонный преобразов; - ЦОУ - цифровое отсчетное у< ЦОУ, расположенное на лицев - величину выходного сигналг - величину выходного сигнале - погрешность поверяемого И - погрешность поверяемого Г схемы значении сопротивления натру В сумке для принадлежносте! эксплуатационная документация УПГ це каждого - вилка (разъем типа РП беля для поверки ИП - специальная верки УПП - провода с наконечникак рисунке 1 указаны места нанесения О' вид устройства.

с учётом изменений и дополнений, изложенных в тех-006-2002, и комплекту конструкторской документации шолнительной ответственностью «Энергоприбор» Беларусь.

ТЬ ПРИМЕНЕНИЯ

юное УПП 802М (в дальнейшем - УПП) предназначено ерительных преобразователей (далее - ИП) переменно-•ка, имеющих предел основной приведенной погрешно-

пности поверяемого ИП осуществляется путем срав-го ИП и эталонного преобразователя УПП (далее - ЭП) нала (компенсационный метод), поступающего от внут-на входы ЭП и поверяемого ИП.

1ых сигналов внутреннего источника УПП соответст-4ЫХ ИП.

шьзован чемодан-дипломат. К боковым стенкам чемо-ляционного материала, на которой с внутренней сторо-ьные блоки:

ггель;

зтройство.

ой панели, позволяет индицировать:

i ЭП в мА;

поверяемого ИП в мА;

I в процентах;

П в процентах при минимально возможном для данной зки.

1 размещается в соответствии с комплектом поставки I, кабель сетевого питания и два кабеля, на одном кон-10-30) для подключения к УПП, на втором конце ка-колодкаАдля подключения к ИП, а кабеля'ддя по-1и для подключения к приборам схе>т5ш^йр8м^На гтисков клейм и наклейки. На рисунке® покаявд общий

II (государственный реестр ||

\ средств измерений I II

V \ Республики Беларусь / //

1       с                                                    \\ \ !г>;{ кжутиетггов/ J/

лист 1 из 5                         <   “у у

--

—

Описание типа средств измерений

МИМ|

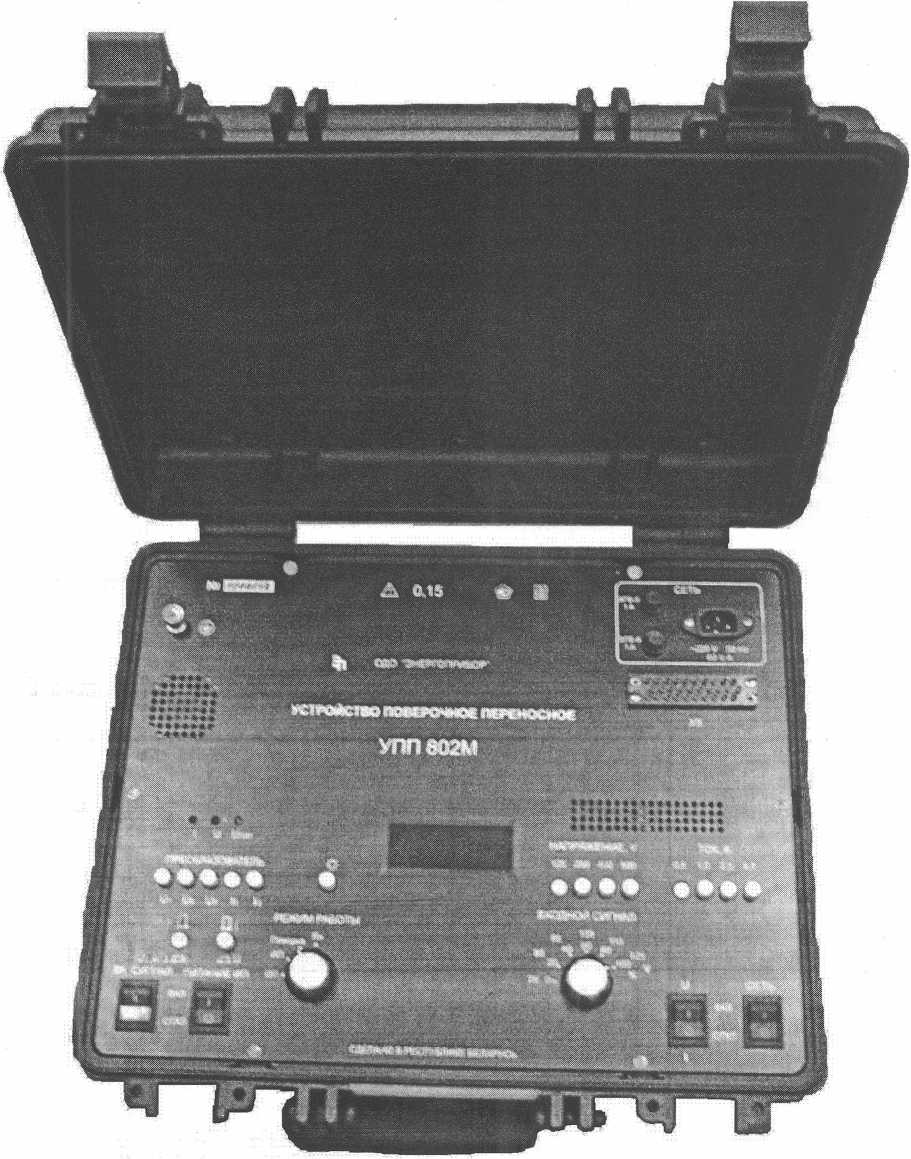

Рисунок 2 - Фотография общего вида

Описание типа средств измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой основной приведенной погрешности (далее - основная погрешность) УПП в нормальных условиях эксплуатации не превышают ±0,15 % от нормирующего значения входного сигнала для ИП с диапазоном измерений входного сигнала от 75 до 125 В и от нормирующего значения выходного сигнала для остальных ИП (таблица 1).

Внутренний источник УПП обеспечивает подачу на вход поверяемого ИП следующих сигналов (1вн, Ubh):

- ток, равный 0,20,40, 60, 80 и 100 % от номинального значения входного сигнала 1н;

- напряжение, равное 0,20, 40, 60, 80,100 % от номинального значения входного сигнала Uh;

- напряжение, равное 75, 85, 95, 105, 115 и 125 В для поверки ИП с диапазоном измерения входного сигнала от 75 до 125 В.

Пределы допускаемой основной погрешности сигнала внутреннего источника 1вн или Ubh не превышают ± 4 % от номинального значения входного сигнала (1н, Uh).

Диапазоны изменений выходного сигнала внутреннего источника (1вн, Ubh), диапазон изменения выходного сигнала поверяемого ИП (1вых), а также номинальное значение входного сигнала (1н, Uh) и нормирующее значение входного и выходного сигналов приведены в таблице 1.

Таблица 1

Пределы допускаемой основной погрешности сигнала индикатора ЦОУ в режиме измерения выходного сигнала ЭП или ИП не превышают + 1 % для выходного сигнала 5 мА и ± 2 % для выходного сигнала 20 мА от соответствующего нормирующего значения.

Диапазон рабочих температур от плюс 10 до плюс 35 °C; относительная влажность до 80 % при 25 °C и более низких температурах.

Питание УПП осуществляется от однофазной сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц.

Средний срок службы УПП не менее 10 лет.

Средняя наработка на отказ не менее 10 000 ч.

Мощность, потребляемая УПП от сети питания.не более 60 В-А.

Габаритные размеры УПП не более 510x420x150 мм.

Масса УПП не более 9,5 кг, масса УПП с комплектом не более 11,5 кг.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель устройства способом, аналогичным с выполнением других надписей и знаков, на эксплуатационную докуме пографским способом.

Ре'гп'1?8 ИЗуерен!нГР 5еларуСЬ

Описание типа средств измерений

Комплектность

В комплект поставки УПП входят:

- устройство поверочное переносное УПП 802М - 1 шт.;

- кабель для поверки ИП - 1 шт.;

- кабель для поверки УПП - 1 шт.;

- кабель сетевого питания - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз.;

- методика поверки - 1 экз.;

- эквивалент нагрузки «I»- 1 шт.;

- эквивалент нагрузки «U»- 1 шт.;

- сумка для принадлежностей - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНО- ПРАВОВЫЕ АКТЫ

1 ТУ РБ 300436592.006-2002 «Устройство поверочное переносное УПП 802М».

2 ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения . Часть I. Общие требования».

3 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

4 Поверка устройств поверочных переносных УПП 802М проводится согласно МП.ВТ. 050 -2002 «Устройство поверочное переносное УПП 802М. Методика поверки», согласованной РУП «Витебский ВЦСМ». Межповерочный интервал - 12 месяцев.

Заключение

Устройство поверочное переносное УПП802М соответствует требованиям ТУ РБ 300436592.006-2002.

РУП «Витебский центр стандартизации, метрологии и сертификации», 210015 г. Витебск, ул. Б. Хмельницкого, 20, УНП 300000224, ОКПО 02568420

Аттестат аккредитации №BY/112 02.6.0.0003 от 10.06.2008

РУП «Белорусский государственный институт метрологии»,

220053, г. Минск, Старовиленский тракт, 93 УНП 100055197 ОКПО 02568454

Аттестат аккредитации № BY/112 02.1.0.0025.
