Гири класса точности E1, E2, F1, F2, M1
| Номер в ГРСИ РФ: | РБ 03 02 4373 16 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Гири |
| Производитель / заявитель: | «RADWAG WAGI ELEKTRONICZNE Witold Lewandowski», Польша |
Гири класса точности Ei предназначены для обеспечения прослеживаемости от национальных эталонов массы (со значениями, полученными от международного прототипа килограмма) к гирям класса Ег и более низкого.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4373 16 |
| Наименование | Гири класса точности E1, E2, F1, F2, M1 |
| Год регистрации | 2016 |
| Номер сертификата | 10353 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2021-03-31 |
| Получатель сертификата | фирма "RADWAG Wagi Elektroniczne", Польша (PL) |
Производитель / Заявитель
фирма "RADWAG Wagi Elektroniczne"
Адрес: Bracka 28 Street, 26-600 Radom
Контакты: +48 48 3848800 / export@radwag.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8073-2018 (НТК №08-19). |
Поверители
Скачать
|
Описание типа РБ 03 02 4373 16 [2010-07-01]
rb-03-02-4373-16_2010-07-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4373 16 [2016-06-07]
rb-03-02-4373-16_2016-06-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4373 16 [2013-09-20]
rb-03-02-4373-16_2013-09-20.pdf
|
Скачать |
Описание типа
Назначение
Гири класса точности Ei предназначены для обеспечения прослеживаемости от национальных эталонов массы (со значениями, полученными от международного прототипа килограмма) к гирям класса Ег и более низкого.
Гири классов точности Е2, Fb F2, М] (далее гири) предназначены для повер-ки/калибровки весов, гирь и других средств измерений, в основу которых заложен принцип измерения массы, а также для взвешивания веществ и материалов.
Область применения: на предприятиях и в организациях различных сфер деятельности.
Описание
Гири изготавливаются:
- в виде плоских многоугольных пластин с хвостовиками для захвата (от 1 мг до 500 мг): в форме треугольника (1 мг, 10 мг, 100 мг), квадрата (2 мг, 20 мг, 200 мг), пятиугольника (5 мг, 50 мг, 500 мг);
- в виде проволок (от 1 мг до 500 мг), изогнутых по форме треугольника, квадрата, пятиугольника;
- цилиндрической формы с головкой, классов точности F|, F2, Мь с подгоночной полостью (от 50 г до 50 кг);
- цилиндрической формы с головкой, классов точности F2, Мь без подгоночной полости (от 1 г до 20 г);
- цилиндрической формы с головкой, классов точности Eb Е2, F], без подгоночной полости (от 1 г до 50 кг);
- цилиндрической формы с ручкой, классов точности F|, F2 (5 кг; 10 кг; 20 кг; 50 кг);
- формы прямоугольного параллелепипеда с жесткой ручкой, классов точности Fi; F2, Mi (5 кг; 10 кг; 20 кг; 50 кг). Чугунные гири класса точности Mi могут быть окрашены краской либо покрыты цинком.
- цилиндрической формы с жесткой ручкой (гири могут устанавливаться друг на друга), класса точности Fl; F2; Mi (5 кг; 10 кг; 20 кг; 50 кг);
- формы прямоугольного параллелепипеда на ножках с приспособлением для захвата с помощью тали, крана (гири могут устанавливаться друг на друга), класса точности Mi (100 кг; 200 кг; 500 кг; 1000 кг; 2000 кг);
- цилиндрические гири с ободом и с приспособлениями для захвата с помощью крана (гири можно перекатывать по плоскому полу), класса точности Mi (100 кг; 200 кг; 500 кг);
- гири в форме ящика, класса точности F2; Mi (20 кг и 50 кг).
Гири классов точности Fl; F2, Mi номинальной массой от 50 г до 2000 кг, имеющие подгоночную полость, закрытую резьбовой втулкой со шлицем под отвертку либо диском, запечатаны пробкой.
Гири маркируются следующим образом:
- на гири класса точности Fi нанесено номинальное значение массы гири;
- на гири класса точности F2 нанесено номинальное значение массы гири и класс точности в виде буквы «F»;
- на гири класса точности Mi нанесено номинальное значение массы гири, за которым следует обозначение единицы измерения (для гирь от 1 г до 500 г - «г»; для гирь от 1 кг до 20000 кг - «кг») и класс точности в виде буквы «М».
На гири класса точности Еь Е2, а также на все гири с номинальной массой менее 1 г маркировка не наносится.
Отдельные гири могут быть упакованы в деревянные, пластмассовые и кожаные футляры, а также в специальные сервисные кейсы.
Гири могут быть объединены в наборы. Для отличия гирь одной и той же номинальной массы, входящих в набор в двух экземплярах, на головке (верхней полости гири) одной из них наносят точку (звездочку). Наборы гирь могут быть упакованы в деревянные или пластмассовые футляры, а также в специальные сервисные кейсы.
Наборы гирь обозначаются следующим образом:
Х.ХХХХ-ХХХ (например, 5.ХТМР-560)
| цифра, обозначающая сертификат о калибровке набора гирь двухзначное число, обозначающее номинальные значения гирь буква, обозначающая материал футляра
буква, обозначающая вид обработки гирь, тип покрытия
буква, обозначающая форму гирь
буква, обозначающая конструкцию (набор)
цифра, обозначающая класс точности гирь
Полная расшифровка обозначения наборов приведена в таблице 1.
|
Класс точности |
Конструкция |
Форма гири |
Обработка/ покрытие |
Материал футляра |
Номинальные значения гирь |
Сертификат о калибровке |
|
5-класс Mi 6-класс F2 7-класс F] 8-класс Е2 9-класс Е] |
Х-набор |
Т- монолитная цилиндрическая гиря с головкой из нержавеющей стали N- пластинки и монолитные цилиндрические гири с головкой из нержавеющей стали Е- проволока и монолитные цилиндрические гири с головкой из нержавеющей стали F- пластинки (из алюминия и нейзильбера) и цилиндрические гири с головкой, с подгоночной полостью, из нерж, стали М-пластинки (из алюминия и нейзильбера)и цилиндрические гири с головкой, с подгоночной полостью (из латуни) К- цилиндрические гири с головкой, с подгоночной полостью, из нержавеющей стали А- цилиндрические гири с головкой из латуни |
Н - глянцевая полировка G - тонкое шлифование М - напыление сплава олова, меди и цинка F - круглое шлифование |
М-красное дерево В-бук Р-пласт-масса S-сервисный кейс |
56-(1-50)г 57-(1-100)г 58-(1-200)г 59-(1-500)г 61 - 1 г - 1 кг 62- 1 г - 2 кг 63- 1 г - 5 кг 64- 1 г - 10 кг 65- 10 г - 50 г 66- 100 г-500 г 67- 100 г - 1 кг 68-(1-5) кг 71-(1-500) мг 73- 1 мг - 5 г 74- 1 мг - 10 г 75- 1 мг - 20 г 76- 1 мг - 50 г 77- 1 мг - 100 г 78- 1 мг - 200 г 79- 1 мг - 500 г 81- 1 мг - 1 кг 82- 1 мг - 2 кг 83- 1 мг - 5 кг 84- 1 мг - 10 кг 85-1мг-1кг(2х) |
0-без сертификата 1-сертификат DKD 2-сертификат RADWAG 6-сертификат РТВ |

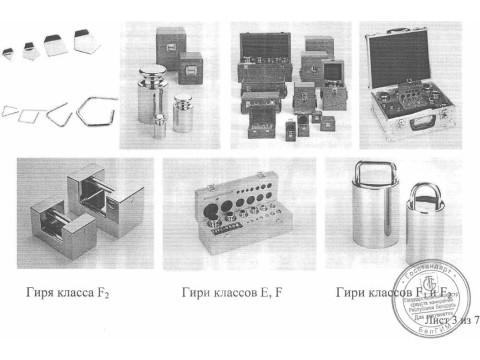

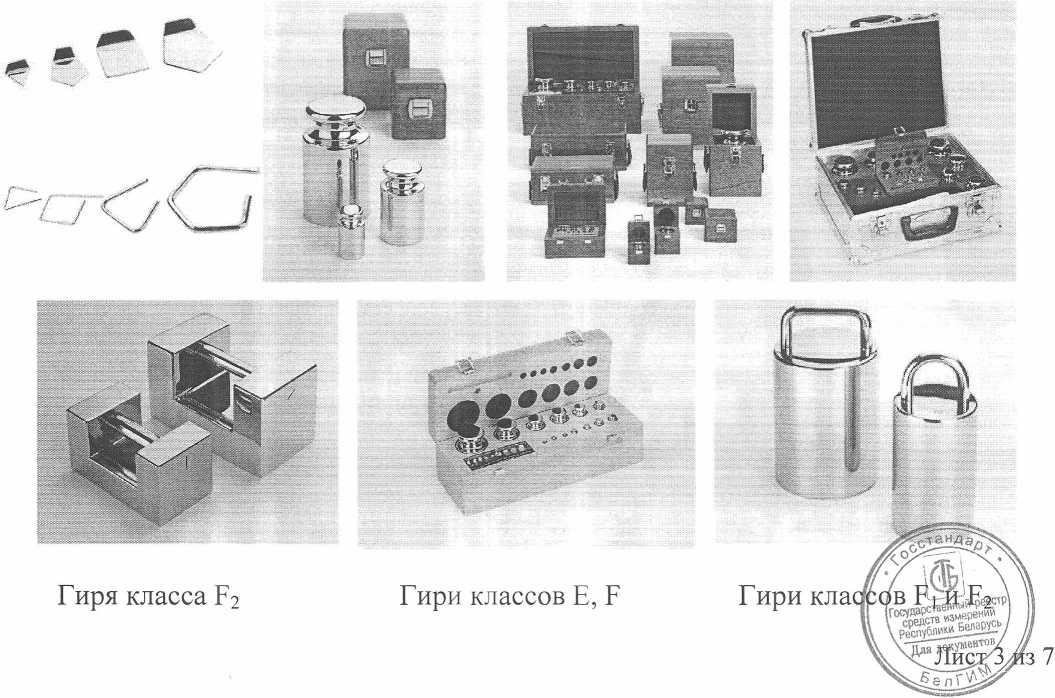

Внешний вид гирь приведен на рисунке 1.

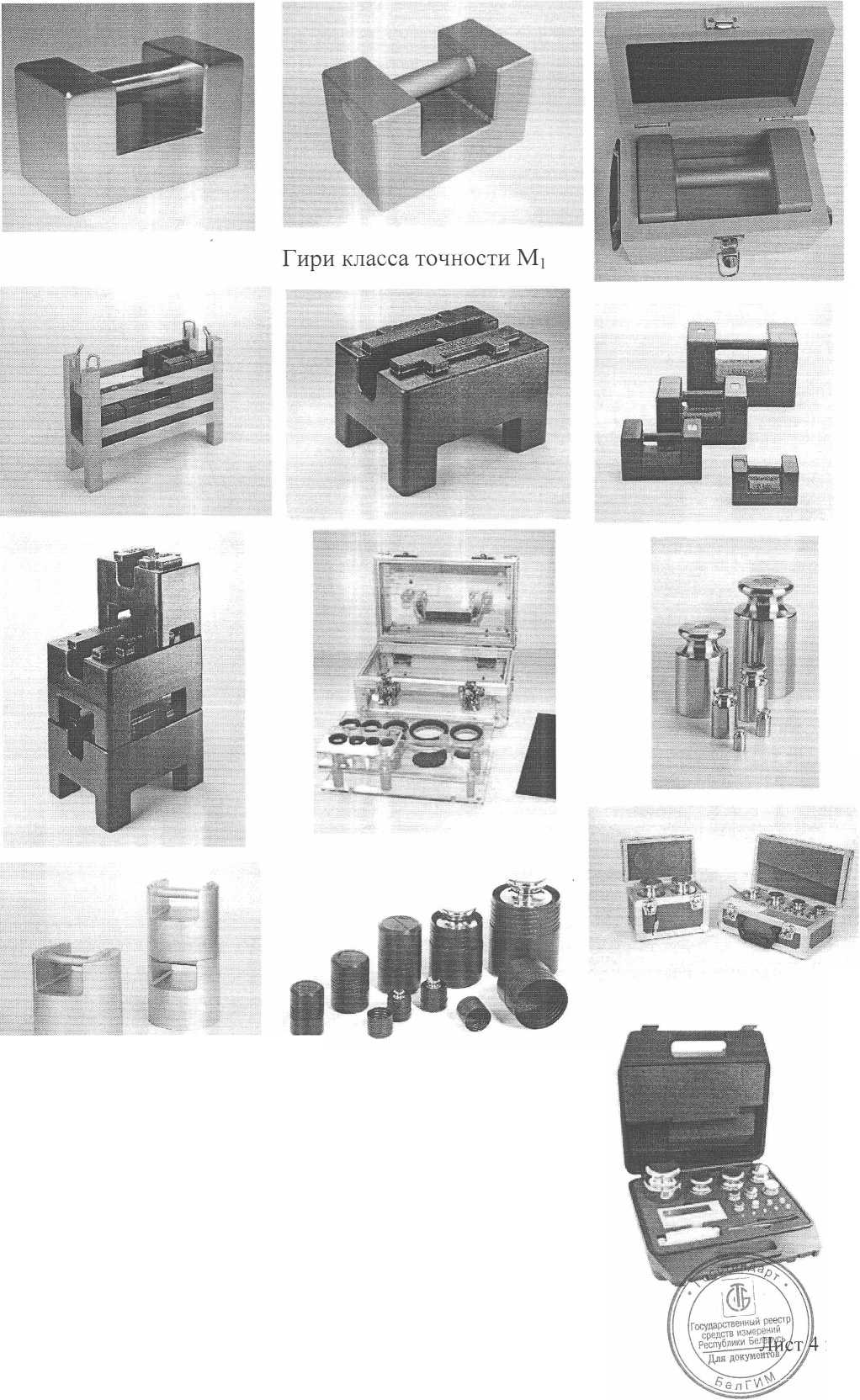

Гири класса точности Mi
из 7
Рисунок 1
Внешний вид гирь классов точности Ei, Е2, F], F2, Mi
Основные технические и метрологические характеристики.
Основные технические и метрологические характеристики представлены в таблицах 2-4.
Таблица 2
|
Наименование характеристики |
Значение |
|
Номинальные значения массы гирь: - класс точности Ei |
от 1 мг до 5 кг |
|
- классов точности Ег, Fj, F2 |
от 1 мг до 50 кг |
|
- класс точности Mi |
от 1 мг до 2000 кг |
|
Относительная магнитная восприимчивость материала гирь %, не более - класс точности Ei |
0,01 |
|
- классов точности Е2, Fi, F2 |
0,03 |
|
- класс точности Ml |
0,08 |
|
Остаточная магнитная индукция, мкТ, не более - класс точности Ei |
0,5 |
|
- класс точности Е2 |
2 |
|
- класс точности Fi, F2 |
4 |
|
- класс точности Mi |
20 |
|
Параметр шероховатости поверхности гирь Ra, мкм, не более - класс точности Е1 |
0,1 |
|
- класс точности Е2 |
0,2 |
|
- класс точности F1 |
0,4 |
|
- класс точности F2 |
1 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C - класс точности Ei, Е2 |
от + 18 до + 30 |
|
- класс точности F i |
от + 15 до + 30 |
|
- класс точности F2 |
от - 10 до +40 |
|
- класс точности Mi |
от - 30 до + 40 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации для гирь, % - класс точности Ei, Е2 |
от 30 до 70 |
|
- класс точности Fi, F2, Mi |
от 25 до 75 |
|
Диапазон температур окружающего воздуха при хранении и транспортировании, °C |
от - 50 до + 50 |
|
Диапазон относительной влажности окружающего воздуха при хранении и транспортировании,% |
от 0 до 80 |
Таблица 3 Плотность
|
Класс точности |
Номинальное значение массы гири |
Материал |
Значение, 103 кг/м3 | |
|
плотность гири при 20 °C |
неопределенность U (к=2) | |||
|
1 |
2 |
3 |
4 |
5 |
|
от 1 мг до 5 мг |
алюминий AL99 |
2,65 |
0,13 | |
|
Ei |
от 10 мг до 500 мг |
нержавеющая сталь НЕ210 |
8,00 |
0,15 |
|
от 1 мг до 5 кг |
нержавеющая сталь НЕ210 |
8,00 |
0,15 | |
|
от 1 мг до 5 мг |
алюминий AL99 |
2,65 |
0,13 | |
|
от 10 мг до 500 мг |
нейзильбер NS48 |
8,60 |
0,17 | |
|
JD2 |
от 1 мг до 50 кг |
нержавеющая сталь НЕ210 |
8,00 |
0,15 |
|
от 1 г до 50 кг |
нержавеющая сталь NF12 |
7,95 |
0,10 | |
|
от 1 мг до 5 мг |
алюминий AL99 |
2,65 |
0,13 | |
|
р. |
от 10 мг до 500 мг |
нейзильбер NS48 |
8,60 |
0,17 |
|
г 1 |
от 1 мг до 500 мг |
нержавеющая сталь NF12 |
7,95 | |
|
от 1 г до 50 кг |
нержавеющая сталь NF12 |
7,95 | ||
\ Республики Беларусь/
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
f2 |
от 1 мг до 5 мг от 10 мг до 500 мг от 1 мг до 500 мг от 1 г до 20 кг от 1 г до 50 кг |
алюминий AL99 нейзильбер NS48 нержавеющая сталь NF 12 латунь MS58M- латунь MS58M покрытая никелем нержавеющая сталь NF12 |
2,65 8,60 7,95 8,40 7,95 |
0,13 0,17 0,10 0,10 0,10 |
|
Ml |
от 1 мг до 5 мг от 10 мг до 500 мг от 1 г до 20 кг от 1 кг до 50 кг от 1 г до 20 кг от 5 кг до 2000 кг |
алюминий AL99 нейзильбер NS48 латунь MS5 8 латунь MS58M покрытая никелем сталь ST нержавеющая сталь NF 12 чугун GG25 |
2,65 8,60 8,40 7,85 7,95 7,20 |
0,13 0,17 0,10 0,20 0,10 0,40 |
Таблица 4
поверке, ± мг
ы
|
Номинальное значение массы гирь |
Класс гирь | ||||
|
Ei |
е2 |
Fi |
f2 |
Ml | |
|
1 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
|
2 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
|
5 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
|
10 мг |
0,003 |
0,008 |
0,025 |
0,08 |
0,25 |
|
20 мг |
0,003 |
0,010 |
0,03 |
0,10 |
0,3 |
|
50 мг |
0,004 |
0,012 |
0,04 |
0,12 |
0,4 |
|
100 мг |
0,005 |
0,016 |
0,05 |
0,16 |
0,5 |
|
200 мг |
0,006 |
0,020 |
0,06 |
0,20 |
0,6 |
|
500 мг |
0,008 |
0,025 |
0,08 |
0,25 |
0,8 |
|
1 г |
0,010 |
0,03 |
0,10 |
0,3 |
1,0 |
|
2 г |
0,012 |
0,04 |
0,12 |
0,4 |
1,2 |
|
5 г |
0,016 |
0,05 |
0,16 |
0,5 |
1,6 |
|
Юг |
0,020 |
0,06 |
0,20 |
0,6 |
2,0 |
|
20 г |
0,025 |
0,08 |
0,25 |
0,8 |
2,5 |
|
50 г |
0,03 |
0,10 |
0,3 |
1,0 |
3,0 |
|
100 г |
0,05 |
0,16 |
0,5 |
1,6 |
5,0 |
|
200 г |
0,10 |
0,3 |
1,0 |
3,0 |
10 |
|
500 г |
0,25 |
0,8 |
2,5 |
8,0 |
25 |
|
1 кг |
0,5 |
1,6 |
5,0 |
16 |
50 |
|
2 кг |
1,0 |
3,0 |
10 |
30 |
100 |
|
5 кг |
2,5 |
8,0 |
25 |
80 |
250 |
|
10 кг |
- |
16 |
50 |
160 |
500 |
|
20 кг |
- |
30 |
100 |
300 |
1 000 |
|
50 кг |
- |
80 |
250 |
800 |
2 500 |
|
100 кг |
- |
- |
- |
- |
5 000 |
|
200 кг |
- |
- |
- |
- |
10 000 |
|
500 кг |
- |
- |
- |
- |
25 000 |
|
1000 кг |
- |
- |
- |
- |
50 000 |
|
2000 кг |
- |
- |
- |
- |
<<^W00 |
з
Пределы допускаемой погрешности в эксплуатации (у пользователя) равны удв< нию пределов допускаемой погрешности при поверке L
'Х. Д if / /у/ из 7
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку гирь типографским способом.
Комплектность
В комплект поставки входят:
1. Гиря или набор гирь 1 шт.
2. Пинцет к набору гирь номинальной массой до 500 г 1 экз.
Футляр/чехол в зависимости от заказа.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «RADWAG Wagi Elektroniczne» (Польша).
МИ 1747-87 «Методические указания. Государственная система обеспечения единства измерений. Меры массы образцовые и общего назначения. Методика поверки».
ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов точности El, Е2, Fl, F2, Ml, Ml-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования.
Заключение
Гири классов точности Еь Е2, Fb F2, Mi соответствуют требованиям технической документации фирмы «RADWAG Wagi Elektroniczne» (Польша).
Межповерочный интервал - не более 12 месяцев (применяемых в сфере законодательной метрологии).
Государственное предприятие
«Гомельский центр стандартизации, метрологии и сертификации»
г. Гомель, ул. Лепешинского, 1, тел. 26-02-33.
Аттестат аккредитации № ВУ 112.02.1.0.1751.
