Гири классов точности Е2, F1, F2, M1
| Номер в ГРСИ РФ: | РБ 03 02 6512 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Гири |
| Производитель / заявитель: | ООО "ПетВес", г. Санкт-Петербург |
|
Описание типа РБ 03 02 6512 18 [2018-07-23]
rb-03-02-6512-18_2018-07-23.pdf
|
Скачать |
Гири классов точности Е2, Fb F2, М|,(далее гири) предназначены для воспроизведения и хранения единицы массы с нормированной погрешностью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6512 18 |
| Наименование | Гири классов точности Е2, F1, F2, M1 |
| Год регистрации | 2018 |
| Номер сертификата | 11589 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2019-09-15 |
| Получатель сертификата | ООО "ПетВес", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПетВес"
Адрес: 198009, г. Санкт-Петербург, а/я 99, Промышленная, 19, корп. 31
Контакты: (812)325-23-90 / (812)186-35-90 / E-mail: petves@petves.spb.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь гири классов точности F1, F2, M1 только с номинальным значением массы до 20 кг. Метрологически обеспечены в Республике Беларусь гири класса точности Е2 только с номинальным значением массы до 10 кг. |
| Методика поверки | Первичная поверка при выпуске из производства и периодическая поверка метрологически необеспеченных исполнений СИ проводится по ГОСТ OIML R 111-1-2009. Периодическая поверка метрологически обеспеченных исполнений СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8073-2018 (решение НТК №08-19). |
| Признание поверки | Первичная поверка при выпуске из производства и периодическая (метрологически необеспеченных исполнений): Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП); ВНИИМ им. Д.И.Менделеева (аттестат аккредитации - №RA.RU.311541, шифр поверительного клейма - В)(НТК № 02-18). |
Поверители
Скачать
|
Описание типа РБ 03 02 6512 18 [2018-07-23]
rb-03-02-6512-18_2018-07-23.pdf
|
Скачать |
Описание типа
Назначение
Гири классов точности Е2, Fb F2, М|,(далее гири) предназначены для воспроизведения и хранения единицы массы с нормированной погрешностью.
Описание
Принцип действия гири основан на пропорциональности ее веса и массы. Искомая масса определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.
Гири изготавливают из нержавеющей стали аустенитного класса, чугуна или иного металлического сплава.
Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин, имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг -квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.
Гири массой от 1 г до 20 кг класса Е2, Р^меют цилиндрическую форму, гири массой от 5 кг до 20 кг также могут иметь форму параллелепипеда
Гири массой от 1 г до 20 кг класса F| могут иметь цилиндрическую форму с отвинчивающейся головкой.
Гири массой от 1 г до 1000 кг класса F2, М| имеют цилиндрическую форму, гири массой от 5 кг также могут иметь форму параллелепипеда.
Гири массой 2000 кг класса Mi имеют форму параллелепипеда.
Гири могут иметь проушины и ручки для их перемещения.
Гири могут иметь подгоночную полость. Полость гирь класса Р|3акрывается либо с помощью отвинчивающейся головки, либо с помощью резьбовой пробки со шлицем под отвертку. Полость гирь классов F2h Mi герметично закрывается пробкой.
Объём подгоночной полости не должен превышать:
- для гирь класса F номинальной массой от 1 г до 50 кг - 1/4 общего объёма гири;
- для гирь класса F номинальной массой более 50 кг - 1/20 общего объёма гири;
- для гирь класса М номинальной массой от 20 г до 50 кг - 1/4 общего объёма три;
- для гирь класса М номинальной массой более 50 кг - 1/10 общего объёма гири;
При первичной подгонке гирь не менее 1/2 объёма подгоночной полости должно быть не заполнено. Для заполнения подгоночной полости должны применяться нержавеющая сталь, латунь, олово, свинец, молибден или вольфрам.
Гири одного класса могут объединяться в наборы. Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах, на головке (верхней поверхности гарь) наносят точки или звёздочки.
На три наносится маркировка в соответствии с ГОСТ OIML R 111-1-2009.
На гари может быть нанесена маркировка пользователя в соответствии с ГОСТ OIMLR 111-1-2009, пункт 13.6.
Наборы гирь и отдельные гири хранятся в футлярах.
Формы гарь приведены на рисунках 1 -5-9.

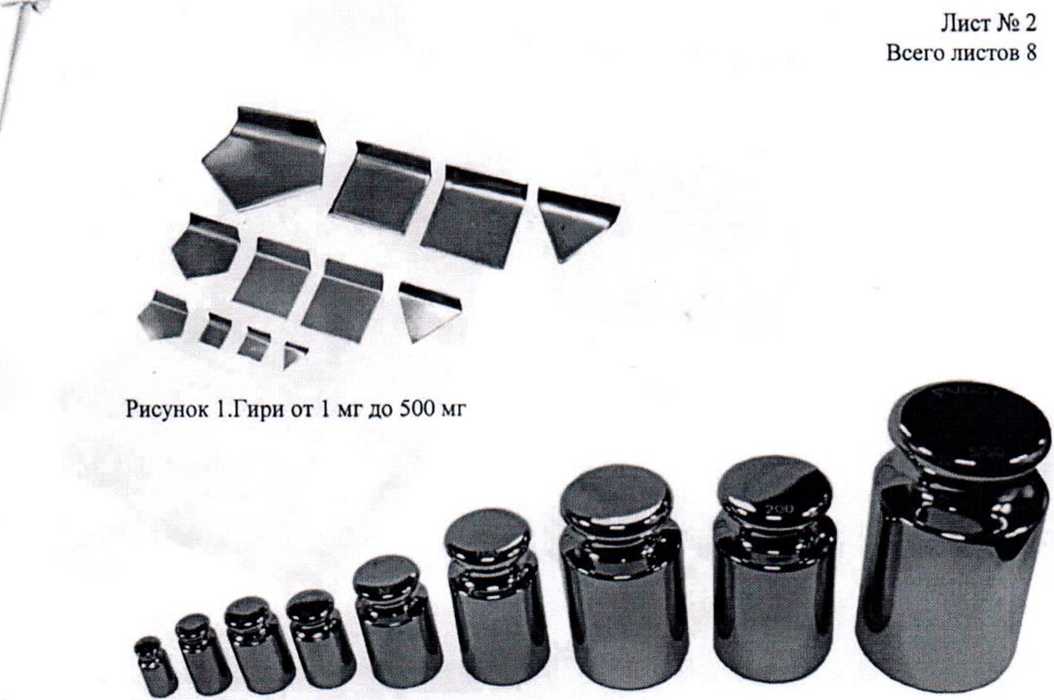

Рисунок 2.Гири от 1 г до 20 кг цилиндрические

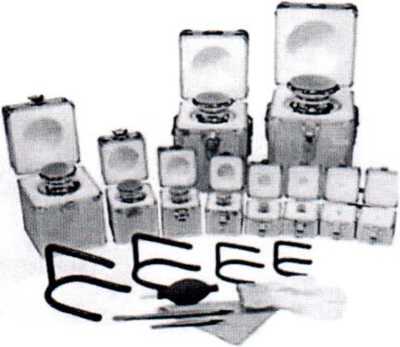

Рисунок З.Гири в футлярах

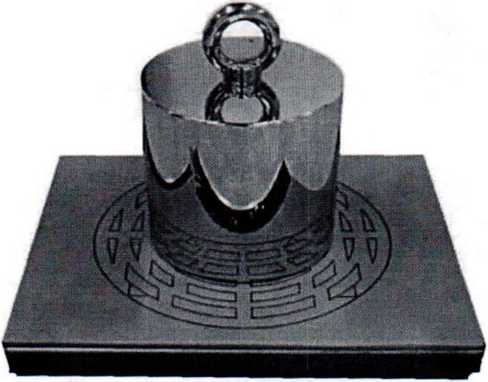

Рисунок 4.Гири с отвинчивающейся головкой
Лист № 3

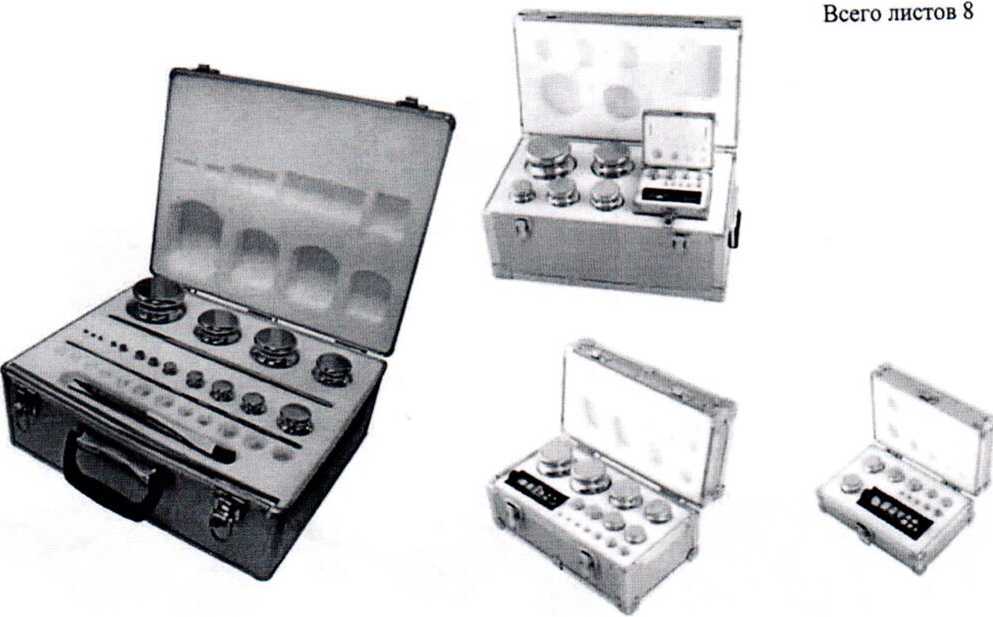

Рисунок 5.Наборы гирь

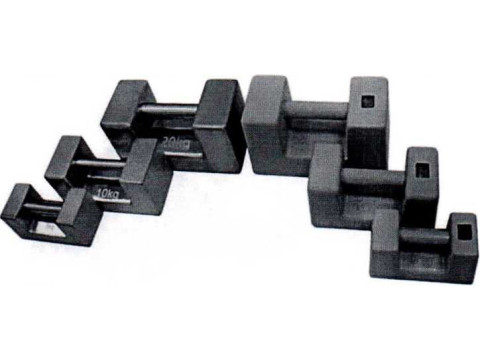

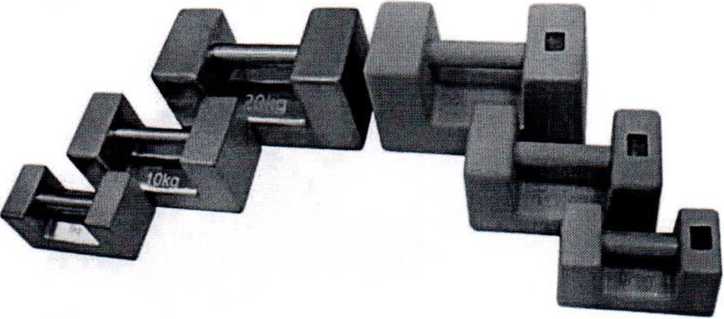

Рисунок 6. Гири от 5 кг до 20 кг прямоугольные

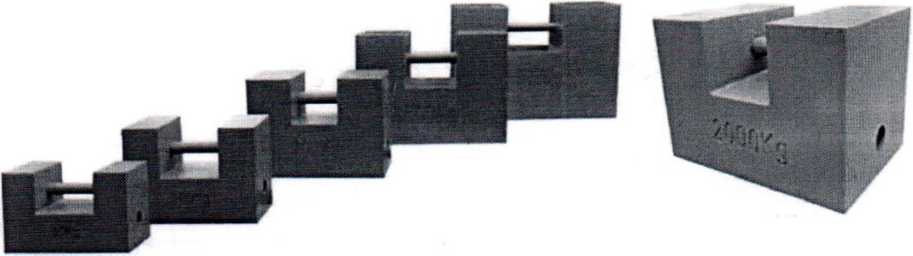

Рисунок 7. Гири от 50 кг до 2000 кг
Рисунок 8.1 ири от 50 кг до 2000 кг
Рисунок 9. Гири от 50 кг до 1000 кг
Технические характеристики
Класс точности по ГОСТ OIML R 111-1-2009: Е2, F1.F2.M1.
Номинальные значения массы гирь и пределы допускаемой погрешности гирь ± 5m приведены в таблице 1.
|
Таблица 1 - |
Пределы допускаемой погрешности гирь ± 5m, мг | |||
|
Номинальное значение массы гирь |
Класс точности гирь | |||
|
е2 |
F> |
f2 |
Mi | |
|
2000 кг |
100000 | |||
|
1000 кг |
16000 |
50000 | ||
|
500 кг |
8000 |
25000 | ||
|
200 кг |
3000 |
10000 | ||
|
100 кг |
1600 |
5000 | ||
|
50 кг |
800 |
2500 | ||
|
20 кг |
30 |
100 |
300 |
1000 |
|
10 кг |
16 |
50 |
160 |
500 |
|
5 кг |
8 |
25 |
80 |
250 |
|
2 кг |
3 |
10 |
30 |
100 |
|
1 кг |
1,6 |
5 |
16 |
50 |
|
500 г |
0,8 |
2,5 |
8 |
25 |
|
200 г |
0,3 |
1 |
3 |
10 |
|
100 г |
0,16 |
0,5 |
1,6 |
5 |
|
50 г |
0,1 |
0,3 |
1 |
3 |
|
20 г |
0,08 |
0,25 |
0,8 |
2,5 |
|
Юг |
0,06 |
0,2 |
0,6 |
2 |
|
5 г |
0,05 |
0,16 |
0,5 |
1,6 |
|
2г |
0,04 |
0,12 |
0,4 |
1,2 |
|
1 г |
0,03 |
0,1 |
0,3 |
1 |
|
500 мг |
0,025 |
0,08 |
0,25 |
0,8 |
|
200 мг |
0,02 |
0,06 |
0,2 |
0,6 |
|
100 мг |
0,016 |
0,05 |
0,16 |
0,5 |
|
50 мг |
0,012 |
0,04 |
0,12 |
0,4 |
|
20 мг |
0,01 |
0,03 |
0,1 |
0,3 |
|
10 мг |
0,008 |
0,025 |
0,08 |
0,25 |
|
5 мг |
0,006 |
0,02 |
0,06 |
0,2 |
|
2 мг |
0,006 |
0,02 |
0,06 |
0,2 |
|
1 мг |
0,006 |
0,02 |
0,06 |
0,2 |
Максимальные значения остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции Цо М, приведены в таблице 2.
|
Таблица 2 | |
|
Класс точности гирь |
Максимальная остаточная магнитная индукция цо М,мкТл |
|
е2 |
8 |
|
F, |
25 |
|
f2 |
80 |
|
М| |
250 |
Максимальные значения магнитной восприимчивости приведены в таблице 3
Таблица 3_________________________________________________________
|
Номинальное значение массы гирь m |
Максимальные значения магнитной восприимчивости % для гирь класса точности | ||
|
е2 |
F. |
f2 | |
|
г |
0,9 |
10 |
- |
|
2 гЗп^О г |
0,18 |
0,7 |
4 |
|
20 г Зп |
0,07 |
0,2 |
0,8 |
Диапазоны допускаемых значений плотности материала гирь рГОш, ртах приведены в таблице 4.
Таблица 4
|
Номинальное значение массы гирь |
Минимальные и максимальные пределы плотности гирь класса точности, р„иП, РтахЮ3 кгм'3 | |||
|
е2 |
Fi |
f2 |
Mi | |
|
аоог |
7,81-8,21 |
7,39-8,73 |
6,4-10,7 |
>4,4 |
|
50 г |
7,74-8,28 |
7,27 - 8,89 |
6,0-12,0 |
>4,0 |
|
20 г |
7,50-8,57 |
6,6-10,1 |
4,8 - 24,0 |
22,6 |
|
Юг |
7,27-8,89 |
6,0-12,0 |
24,0 |
22,0 |
|
5 г |
6,9-9,6 |
5,3 - 16,0 |
23,0 | |
|
2г |
6,0-12,0 |
=4,0 |
^,0 | |
|
1 г |
5,3-16,0 |
23,0 | ||
|
500 мг |
54,4 |
22,2 | ||
|
200 мг |
23,0 | |||
|
100 мг | ||||
|
50 мг | ||||
|
20 мг | ||||
Максимальные значения шероховатости поверхности гирь приведены в таблице 5. Таблица 5
|
Шероховатость поверхности |
Максимальные значения шероховатости поверхности для гирь класса точности | ||
|
е2 |
Fi |
f2 | |
|
Rz |
1 |
2 |
5 |
|
Ra |
0,2 |
0,4 |
1 |
Для гирь массой более 50 кг максимальные значения шероховатости поверхности,
приведенные в таблице 5, удваиваются.
....от I мг от 1 мг до ..от 1 мг до
Номинальное значение массы гирь
- классов точности Е2, Fj...................
- класса точности F2........................
- класса точности Mi......................
Условия эксплуатации:
-температура окружающего воздуха, 0 С
длягирь классов точности Ег, F|, Fj.....................................от плюс 10 до плюс 35
длягирь класса точности Mi............................................от минус 30 до плюс 50
-относительная влажность воздуха, %...............................................от 30 до 80
Средняя наработка до первого отказа, ч...............................................4000
Средний срок службы, лет...........................................................................10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Гиря (набор гирь) |
1 |
|
Футляр (по требованию заказчика) |
1 |
|
Паспорт ПВ. 14.072.006 ПС |
1 |
Поверка
осуществляется по ГОСТ OILM R111-1-2009 «ГСИ. Гири классов Ег, Flt Fj, Mi, М1.2 Mi.
M2.3 и М3. Часть 1. Метрологические и технические требования» Приложение ДА.
Основные средства поверки: гири эталонные по ГОСТ 8.021-2005.
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в документе ПВ. 14.072.006.ПС
«Гири классов точности Е2, Fj, F2, М|. Паспорт»
Нормативные документы
1. ГОСТ 8.021-05 ГСИ. «Государственная поверочная схема для средств измерений массы».
2. ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Еь Е2, FI,F2,MI,M|.2M2.M2.3, М3.
Часть 1. Метрологические и технические требования».
3. ТУ 4274-030-74783058-2014 «Гири классов точности Ег, F|, F2, М|. Технические условия».
Рекомендации к применению
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
