Гири модульные классов точности F1, F2

Назначение

Гири модульные классов точности F], F2 (далее гири) предназначены для хранения и передачи единицы массы с нормированной погрешностью.

Описание

Принцип действия гири основан на пропорциональности ее веса и массы. Искомая масса определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.

Гири изготавливают из нержавеющей стали аустенитного класса.

Гири состоят из нескольких частей, изготовленных из одного и того же материала: плиты-основания, нескольких основных плит и вспомогательных элементов. В состав плиты-основания входят два резьбовых соединительных элемента, соединительная пластина и пластина с кольцом для перемещения. В состав основных плит входят два резьбовых соединительных элемента. На каждом резьбовом соединительном элементе присутствует цифровая маркировка, соответствующая маркировке плиты. Плиты имеют форму параллелепипеда с двумя отверстиями под соединительные резьбовые элементы.

Масса плиты-основания с двумя резьбовыми соединительными элементами, соединительной пластиной и пластиной с кольцом для перемещения, а также масса каждой основной плиты с двумя резьбовыми соединительными элементами составляет 20 кг. Для гири массой 100 кг необходимо соединить плиту-основание и четыре основные плиты с помощью резьбовых соединительных элементов. Для гири массой 200 кг необходимо соединить плиту-основание и девять основных плит. Для гири массой 500 кг необходимо соединить плиту-основание и двадцать четыре основные плиты. Для гири массой 1000 кг необходимо соединить две гири 500 кг с помощью двух соединительных пластин, двух пластин с кольцом для перемещения, входящих в состав каждой гири.

Каждая плита, входящая в состав гири имеет подгоночную полость. Полость гирь класса Fi закрывается с помощью резьбовой пробки со шлицем под отвертку, полость гирь класса F2 герметично закрывается пробкой, что обеспечивает отсутствие несанкционированного доступа к подгоночной полости.

Объём подгоночной полости не должен превышать 1/4 общего объёма плиты.

При первичной подгонке гирь не менее 1/2 объёма подгоночной полости должно быть не заполнено. Для заполнения подгоночной полости должны применяться нержавеющая сталь, латунь, олово, молибден или вольфрам.

На гири наносится маркировка в соответствии с ГОСТ OIMLR-111-1-2009.

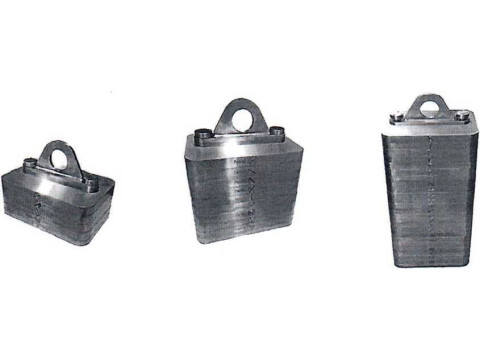

Внешний вид гарь приведен на рисунке 1.

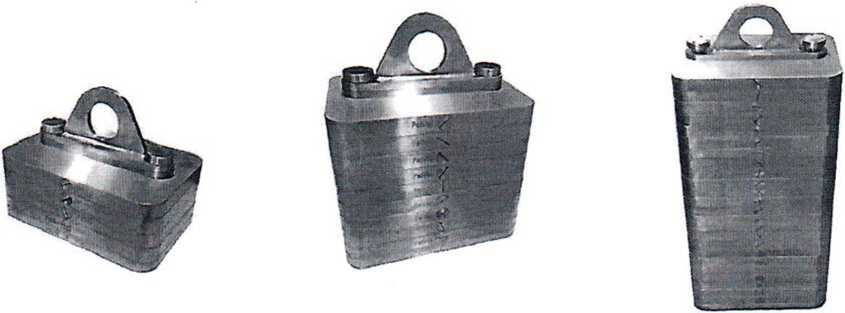

Рисунок 1. Внешний вид гирь массой 100 кг, 200 кг и 500 кг

Технические характеристики

Номинальное значение массы гирь.............................................от 100 кг до 1000 кг

Класс точности по ГОСТ OIML R 111 -1 -2009:..................................................F i, F2

Пределы допускаемой погрешности гирь 5m приведены в таблице 1.

Таблица 1

Максимальные значения остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции цо М, приведены в таблице 2.

Таблица 2

Максимальные значения магнитной восприимчивости приведены в таблице 3

Таблица 3

Диапазоны допускаемых значений плотности материала гирь Риш, ртах приведены в таблице 4.

Таблица 4

Максимальные значения шероховатости поверхности гирь приведены в таблице 5.

Таблица 5

1.2.8 Габаритные размеры гирь указаны в таблице 6.

Таблица 6

Условия эксплуатации:

-температура окружающего воздуха,0 С,

................................от плюс 10 до плюс 35

-относительная влажность воздуха, %...............................................от 30 до 80

Средняя наработка до первого отказа, ч................................................4000

Средний срок службы, лет............................................................................10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Поверка

осуществляется по докуцменту МП № 2301-0152-2015 «Гири модульные классов

точности FbF2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 26.06.2015 г.

Основные средства поверки: гиря эталонная массой 20 кг 1-го разряда по ГОСТ8.021-2005 для поверки гирь класса точности Fi и 2-го разряда для поверки гирь класса точности F2; весы лабораторные высокого класса ' точности по ГОСТ OIML RI 11-1-2011 с Мах >20 кг, СКО < 0,01 г.

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в документе ПВ.14.072.008.ПС «Гири модульные классов точности Fj, F2. Паспорт».

Нормативные документы

1. ГОСТ OIML R 111-1-2009 «ГСП. Гири классов Еь Е2, Fi, F2, Mi, Мь2М2, М2.3, М3. Часть 1. Метрологические и технические требования».

2. ГОСТ 8.021-05 ГСП. «Государственная поверочная схема для средств измерений массы».

3. ТУ 4274-032-74783058-2014 «Гири модульные классов точности Fj, F2. Технические условия».
