Дозаторы FENOX
| Номер в ГРСИ РФ: | РБ 03 07 5975 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | ООО "Арвитмедикл", г. Минск |
|
Описание типа РБ 03 07 5975 16 [2016-09-15]
rb-03-07-5975-16_2016-09-15.pdf
|
Скачать |
Дозаторы FENOX (далее - дозаторы) предназначены для формирования объемов доз биологических жидкостей, реактивов, применяемых при проведении анализа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5975 16 |
| Наименование | Дозаторы FENOX |
| Год регистрации | 2016 |
| Номер сертификата | 10358 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2021-04-26 |
| Получатель сертификата | ООО "Арвитмедикл", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Арвитмедикл"
Адрес: г. Минск
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2597-2016. |
Поверители
Скачать
|
Описание типа РБ 03 07 5975 16 [2016-09-15]
rb-03-07-5975-16_2016-09-15.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы FENOX (далее - дозаторы) предназначены для формирования объемов доз биологических жидкостей, реактивов, применяемых при проведении анализа.
Область применения - могут применяться в лабораторной практике медицинских учреждений, а также в организациях химической, фармацевтической, микробиологической промышленности и пр.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике, попеременного вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением. Отбор доз и их слив производится нажатием кнопки. Дозаторы оснащены выталкивателем для сброса наконечника.
Дозаторы изготавливают следующих исполнений:
- FENOX F1 -5, FENOX F1 -10, FENOX F1 -20, FENOX F1 -25, FENOX F1 -50, FENOX F1 -100, FENOX F1 -200, FENOX F1 -250, FENOX F1 -500, FENOX F1 -1000 - дозаторы одноканальные фиксированного объема;
- FENOX V1-0.5-10, FENOX V1-2-20, FENOX V1-5-50, FENOX V1-10-100, FENOX V1 -20-200, FENOX V1-100-1000, FENOX V1-500-5000, FENOXJ^f^-10000 - дозаторы одноканальные переменного объема;
Л ИСТЙ'/ЛшЖ)Ве<©
1г \ средств измерении / \\ \ Республики Беларусь / V. \ Для документов/
/ъ „ г 1 *kN
- FENOX V8 -0.5-5, FENOX V8 -5-50, FENOX V8 -10-100, FENOX V8 -20-200, FENOX V8 -30-300 - дозаторы восьмиканальные переменного объема.
Значение установленного объема для дозаторов с переменным объемом отображается на дисплее, встроенном в корпус, а значение номинального объема дозы для одноканальных дозаторов с фиксированным объемом маркируется на корпусе.
Внешний вид дозаторов приведен на рисунке 1.
Схема с указанием места нанесения знака поверки приведена в приложении А к описанию типа. Пломбировка дозаторов не предусмотрена.

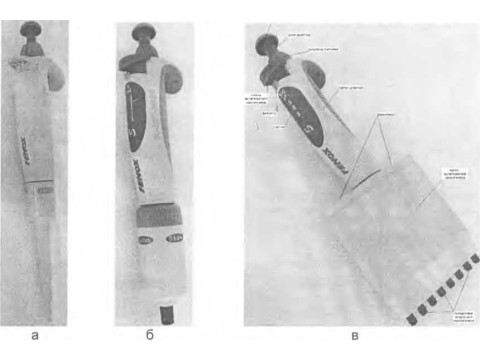

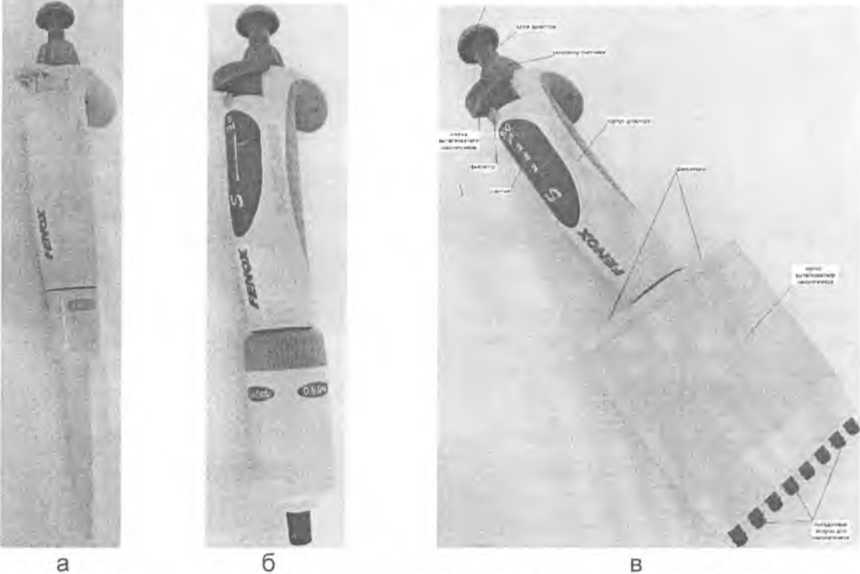

Рисунок 1 - Внешний вид дозаторов FENOX (а - исполнение FENOX F1, б -исполнение FENOX V1, в - исполнение FENOX V8)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры, не более:
- дозаторы одноканальные - (360x65x36) мм;
- дозаторы многоканальные - (280x85x35) мм;
Масса, не более:
- дозаторы одноканальные - 110 г;
- дозаторы многоканальные - 300 г;
Условия эксплуатации:
- относительная влажность окружающего воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа;
- температура окружающего воздуха от + 10 до + 35°С;
Срок службы - 5 лет
Основные технические и метрологические характеристики дозаторов FENOX приведены в таблице 1.
Таблица 1 _______
|
Обозначение исполнения дозатора |
Диапазон объемов дозирования, мкл |
Номинальное значение дозируемо го объема, мкл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объёма дозы от номинального, % |
Предел допускаемого относительного среднеквадратического отклонения фактического объема дозы при доверительной вероятности у=0,95 % |
Дискре тность уста новки объе мов, мкл |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
дозаторы одноканальные фиксированного объема | |||||
|
FENOX F1-5 |
5 |
5 |
±5,0 |
5,0 |
- |
|
FENOX F1-10 |
10 |
10 |
+3,5 |
3,5 |
- |
|
FENOX F1-20 |
20 |
20 |
±2,0 |
3,0 |
- |
|
FENOX F1 -25 |
25 |
25 |
±2,0 |
3,0 |
- |
|
FENOX F1 -50 |
50 |
50 |
±2,0 |
2,5 |
- |
|
FENOX F1 -100 |
100 |
100 |
±1,5 |
2,0 |
- |
|
FENOX F1 -200 |
200 |
200 |
±1,5 |
2,0 |
- |
|
FENOX F1 -250 |
250 |
250 |
±1,5 |
2,0 |
- |
|
FENOX F1 -500 |
500 |
500 |
±1,0 |
1,0 |
- |
|
FENOXF1 -1000 |
1000 |
1000 |
±2,0 |
1,0 |
- |
|
дозаторы одноканальные переменного объема | |||||
|
FENOX V1-0.5-10 |
От 0,5 до 10 |
2 |
±10,0 |
26,0 |
0,01 |
|
5 |
±5,0 |
15,0 | |||
|
10 |
±2,5 |
10,0 | |||
|
FENOX V1-2-20 |
От 2 до 20 |
2 |
±10,0 |
26,0 |
0,02 |
|
10 |
±2,5 |
10,0 | |||
|
20 |
±2,0 |
5,0 | |||
|
FENOX V1-5-50 |
От 5 до 50 |
5 |
±5,0 |
15,0 |
0,05 |
|
25 |
±2,0 |
5,0 | |||
|
50 |
±2,0 |
2,5 | |||
|
FENOX V1-10-100 |
От 10 до 100 |
10 |
±2,5 |
10,0 |
0,1 |
|
50 |
±2,0 |
2,5 | |||
|
100 |
±2,0 |
2,5 | |||
|
FENOX V1 -20-200 |
От 20 до 200 |
20 |
±2,0 |
5,0 |
0,2 |
|
100 |
±2,0 |
2,5 | |||
|
200 |
±2,0 |
2,5 | |||
|
FENOX V1-100-100( |
От 100 до 1000 |
100 |
±2,0 |
2,5 |
1,0 |
|
500 |
±1,5 |
1,5 | |||
|
1000 |
±1,0 |
1,0 | |||
|
FENOX V1-500-500( |
От 500 до 5000 |
500 |
±12,0 |
3,0 |
5 |
|
2500 |
±1,0 |
1,0 | |||
|
5000 |
±1,0 |
1,0 | |||
|
FENOX V1-1000-10000 |
От 1000 до 10000 |
1000 |
±1,0 |
1,0 |
10 |
|
5000 |
±1,0 |
1,0 | |||
|
10000 |
±1,0 |
1,0 | |||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
дозаторы восьмиканальные переменного объема | |||||
|
FENOX V8 -0.5-5 |
От 0,5 до 5 |
2 |
±10,0 |
26,0 |
0,01 |
|
5 |
±10,0 |
15,0 | |||
|
FENOX V8 -5-50 |
От 5 до 50 |
5 |
±5,0 |
15,0 |
0,05 |
|
25 |
±2,0 |
5,0 | |||
|
50 |
±2,0 |
2,5 | |||
|
FENOX V8 -10-100 |
От 10 до 100 |
10 |
±2,5 |
10,0 |
0,1 |
|
50 |
±2,0 |
2,5 | |||
|
100 |
±2,0 |
2,5 | |||
|
FENOX V8 -20-200 |
От 20 до 200 |
20 |
±2,0 |
5,0 |
0,2 |
|
100 |
±2,0 |
2,5 | |||
|
200 |
±2,0 |
2,5 | |||
|
FENOX V8 -30-300 |
От 30 до 300 |
30 |
±3,0 |
3,5 |
0,3 |
|
150 |
±2,0 |
2,0 | |||
|
300 |
±2,0 |
2,0 | |||
Знак утверждения типа
Знак утверждения типа наносится на корпус дозатора методом шелкаграфии и на титульный лист руководства по эксплуатации -типографским способом.
Комплектность
Дозатор FENOX 1 шт.;
Руководство по эксплуатации 1 экз.;
Паспорт 1 экз.;
Тюбик с силиконовой смазкой 1 шт.;
Многофункциональный ключ* 1 шт.;
Наконечники** 1 шт.;
Методика поверки МРБ МП. 2597-2016** 1 экз.;
Упаковка 1 шт.
Примечания:
* - поставляется в комплекте с дозаторами переменного объема;
* * - по требованию заказчика поставляется по отдельному заказу.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 192337141.003-2016 Технические условия. Дозаторы FENOX;
ГОСТ 20790-93 Приборов, аппараты и оборудование медицинские. Общие технические условия;
МРБ МП.2597-2016 Методика поверки. Дозаторы FENOX.
Заключение
Дозаторы FENOX соответствуют требованиям ТУ BY 192337141.003-2016, ГОСТ 20790-93.
Межповерочный интервал не более 12 месяцев (для дозаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 8 10 375 17 334 98 13.
Аттестат аккредитации № BY/112 02.1.0.0025
действителен до 30.03.2019
