Дозаторы весовые автоматические дискретного действия ЭЛТИ
| Номер в ГРСИ РФ: | РБ 03 02 4672 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Дозаторы |
| Производитель / заявитель: | ООО "ЭЛТИКОН", г. Минск |
Дозаторы весовые автоматические дискретного действия ЭЛТИ (далее -дозаторы) предназначены для дозирования:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4672 17 |
| Наименование | Дозаторы весовые автоматические дискретного действия ЭЛТИ |
| Год регистрации | 2017 |
| Номер сертификата | 10940 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | ООО "ЭЛТИКОН", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "ЭЛТИКОН"
Адрес: 220125, г. Минск, пр-т Независимости, 183
Контакты: +375 (17) 289-6333 / +375 (17) 289-6169 / com@elticon.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.523-2014. |
Поверители
Скачать
|
Описание типа РБ 03 02 4672 17 [2017-07-06]
rb-03-02-4672-17_2017-07-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4672 17 [2011-09-21]
rb-03-02-4672-17_2011-09-21.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы весовые автоматические дискретного действия ЭЛТИ (далее -дозаторы) предназначены для дозирования:
- жидкостей - воды и водных растворов химических добавок;
- сыпучих вяжущих материалов - цемента, извести, гипса и подобных материалов;
- сыпучих инертных материалов (заполнителей бетонных смесей) - песка, щебня, гравия керамзита и подобных материалов.
Область применения - производство бетонных смесей в составе бетоносмесительных (растворосмесительных) установок в стройиндустрии и в других отраслях промышленности.
Описание
Дозаторы работают (функционируют) циклически под управлением программы, установленной на отсчётном устройстве (далее ОУ). В цикле работы дозатора различаются следующие основные фазы:
- регистрация начальной массы перед началом загрузки первого дозируемого компонента в грузоприёмное устройство;
- загрузка дозируемого компонента в грузоприёмное устройство, для чего на определённое время открывается впускной исполнительный механизм, с таким расчётом, чтобы действительное значение массы дозы в грузоприёмном устройстве после завершения загрузки незначительно отличалось от номинального значения массы дозы;
- выдержка паузы после завершения загрузки для стабилизации показания массы, регистрация конечной массы, вычисление и регистрация действительного значения массы дозы, как разности конечной и начальной массы;
- повторение фаз для второго дозируемого компонента, для случая, если в управляющей программе предусмотрено дозирование двух компонентов в одном цикле работы дозатора; >ХХХХ
- выгрузка материалов из грузоприёмного устройства йо>по^Йф1\его опустошения. I/ / \‘\\
Управляющая программа определяет (задаёт) номинальные значения масс доз, а также моменты начала загрузки и выгрузки с учётом особенностей конкретного технологического процесса производства различных сыпучих и жидких компонентов.
Принцип взвешивания основан на преобразовании деформации упругих элементов - тензорезисторных датчиков, возникающих под действием силы тяжести дозируемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с тензорезисторных датчиков поступают в блок аналого-цифрового преобразования сигнала тензорезисторного датчика силы (далее - блок АЦП), где сигнал преобразуется в цифровой код и поступает на ОУ. Значение массы дозы, номинальное и действительное значения массы дозы взвешиваемого материала, индицируются на дисплее ОУ.
Дозаторы изготавливаются в пяти модификациях: ЭЛТИ-ДЖА-30, ЭЛТИ-ДЖА-60, ЭЛТИ-ДЖА-300, ЭЛТИ-ДЦА-600 и ЭЛТИ-ДЗА-1600, отличающиеся наименьшими и наибольшими нагрузками, классом точности, ценой деления, количеством тензорезисторных датчиков, способом подачи материала в грузоприёмное устройство, конструкцией, габаритными размерами и массой.
В состав дозатора каждой модификации входят:
- грузоприёмное устройство, состоящее из весовой ёмкости (бункера), управляемых выпускных исполнительных механизмов (отсечные клапаны, затворы с пневмо-приводами), тензорезисторных датчиков силы (модели PST компании «Keii Electric Manufacturing (Ning Во) Co., Ltd», Китай) с системой подвески;
- управляемые впускные исполнительные механизмы (отсечные клапаны, затворы челюстные с пневмоприводами, шнеки с электроприводами);
- блок АЦП;
- отсчётное устройство (компьютер с предустановленным программным обеспечением (ППО) управления дозатором, дисплеем которого является экран монитора);
- шкаф управления впускными и выпускными исполнительными механизмами дозатора.
Управление дозатором, задание величины массы дозы производится при помощи клавиатуры компьютера. На дисплее ОУ отображается номинальное и действительное значения массы дозы. Количество дозируемых компонентов (в вводной части) не менее 2.
Для предотвращения несанкционированного доступа к элементам ОУ предусмотрена пломбировка его корпуса, путём нанесения знака поверки в виде клейма-наклейки или оттиска знака поверки, как указано в приложении А.
Для предотвращения несанкционированного доступа и калибровки дозатора предусмотрена возможность вхождение в режим «Калибровка», только после набора пароля. При этом, каждый раз, при изменении калибровочных данных программа автоматически производит изменение (увеличивает на единицу) контрольное число, первоначально занесенное в базу данных предприятием - изготовителем. При каждой калибровке, в обязательном порядке, производится запись в журнале проведения поверок или калибровок дозатора.
Версия используемого программного обеспечения не ниже 1.21.
Общий вид дозаторов представлен на рисунках 1,2, 3.

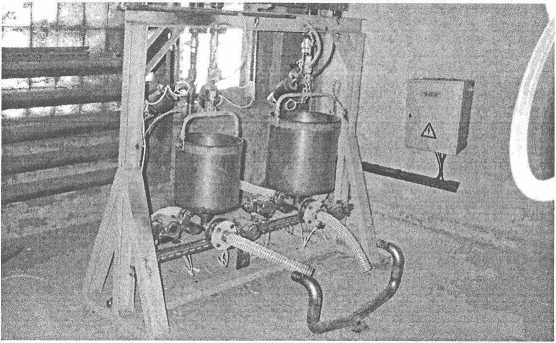

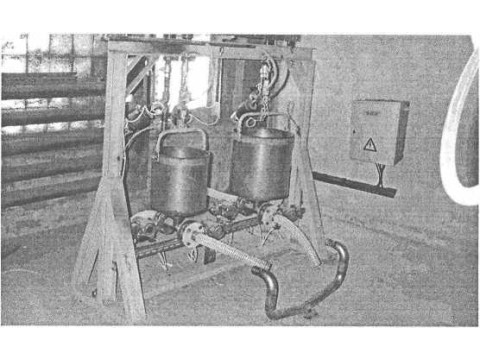

Рисунок 1 - Дозаторы весовые автоматические дискретного действия ЭЛТИ-ДЖА-30, ЭЛТИ-ДЖА-60

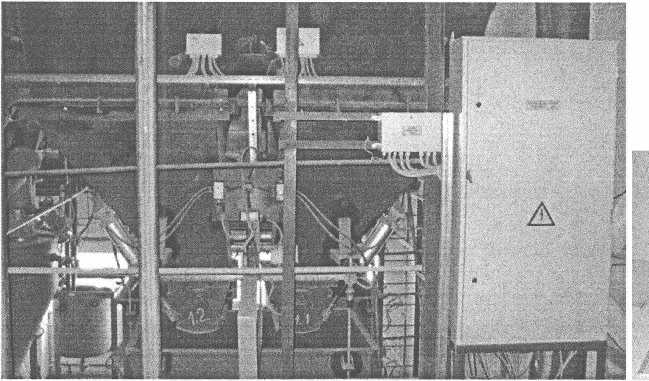

Рисунок 2 - Дозатор весовой автоматический дискретного действия ЭЛТИ-ДЦА-600

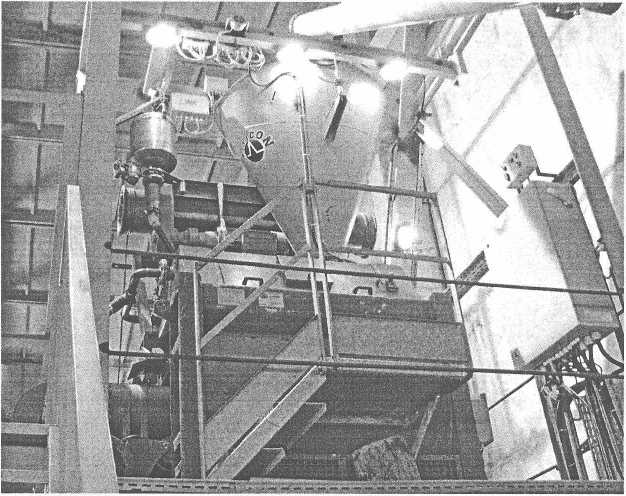

Рисунок 3 - Дозатор весовой автоматический дискретного дейст ЭЛТИ-ДЗА-1600
ист
осударстеенный реестр средетя измерений геспуодики Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дозаторов приведены в таблицах 1,2.
Таблица 1 - Основные технические и метрологические характеристики
|
'л/ -X; |
Наименование метрологической или технической характеристики |
Значение для модификации дозаторов | ||||
|
ЭЛТИ-ДЖА-30 |
ЭЛТИ-ДЖА-60 |
ЭЛТИ-ДЖА-300 |
ЭЛТИ-ДЦА-600 |
ЭЛТИ-ДЗА-1600 | ||
|
1 |
2 |
3 |
4 |
5 |
6 | |
|
Класс точности по ГОСТ 8.610-2012 (OIML R 61-1:2004) |
Х(1) |
Х(2) | ||||
|
Номинальное значение класса точности по ГОСТ 8.610-2012 (OIML R 61-1:2004) |
Re |
f(1) |
Ref(2) | |||
|
Цена деления шкалы (d) |
0,01 |
0,01 |
0,10 |
0,20 |
0,50 | |
|
Минимальная нагрузка (Min), кг |
10 |
20 |
100 |
200 |
500 | |
|
Максимальная нагрузка (Мах), кг |
30 |
60 |
300 |
600 |
1600 | |
|
Номинальная минимальная доза (Minfill), кг |
10 |
20 |
100 |
200 |
500 | |
|
Номинальная максимальная доза (Maxfill), кг |
30 |
60 |
300 |
600 |
1600 | |
|
Максимальное допустимое отклонение каждой дозы от среднего, (MPD), при первичной поверке, кг, для массы дозы от 10 кг до 15 кг включительно Максимальное допустимое отклонение каждой дозы от среднего, (MPD), при первичной поверке, %, от номинального значения массы дозы от 15 кг до Мах включительно |
±0,12 ±0,8 |
±0,8 |
±0,8 |
±0,8 |
±1,6 | |
|
Максимальное допустимое отклонение каждой дозы от среднего, (MPD), при эксплуатации, кг, для массы дозы от 10 кг до 15 кг включительно Максимальное допустимое отклонение каждой дозы от среднего, (MPD), при эксплуатации, % от номинального значения массы дозы, для массы от 15 кг до Мах включительно |
±0,15 ±1,0 |
±1,0 |
±1,0 |
±1,0 |
±2,0 | |
|
Максимальная допустимая погрешность (МРЕ), при воздействии влияющих факторов |
±0,25MPD | |||||
|
"Максимально допускаемая погрешность заданного значения (погрешность установки), MPSE |
±0,25MPD | |||||
|
Количество тензорезисторных датчиков |
1 |
1 |
3 |
3 |
3 | |
|
Дяит^ьность номинального цикла работы дозатора, с, не более |
60 | |||||
|
'■J ’,; XX |
р 1. /ф /Ъ/i | |||||
Окончание таблицы 1
|
1 |
2 3 | 4 5 6 |
|
Диапазон температуры эксплуатации, °C |
от 0 °C до 40 °C |
|
Относительная влажность, при температуре 35 °C, не более |
95 |
|
Диапазон напряжения питания, В Номинальная частота сети переменного тока, Гц |
от 195,5 до 253 50 |
|
Степень защиты оболочки по ГОСТ 14254-96 тензорезисторных датчиков и блока АЦП |
IP54 |
|
Средняя наработка на отказ, час, не менее |
10000 |
|
Среднее время восстановления работоспособного состояния, час, не более |
24 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечание: 1 - Дозаторы ЭЛТИ-ДЖА-30, ЭЛТИ-ДЖА-60, ЭЛТИ-ДЖА-300 предназначены для дозирования жидкостей с плотностью не более 1200 кг/м3; 2 - Дозаторы ЭЛТИ-ДЦА-600 предназначены для дозирования сыпучих, вяжущих материалов с плотностью не более 1500 кг/м3; 3 - Дозаторы ЭЛТИ-ДЗА-1600 для дозирования сыпучих инертных материалов с плотностью не более 2300 кг/м3 | |
Таблица 2 - Габаритные размеры и масса дозаторов
|
Модификация дозаторов |
Грузоподъемное устройство |
Блок АЦП |
ОУ |
Шкаф управления исполнительными механизмами | ||||
|
габаритные размеры*, мм, не более |
масса, кг, не более |
габаритные размеры*, мм, не более |
масса, кг, не более |
габаритные размеры*, мм, не более |
масса, кг, не более |
габаритные размеры*, мм, не более |
масса, кг, не более | |
|
ЭЛТИ-ДЖА-30 |
610x400x1030 |
31,8 |
300x200x120 |
7,2 |
268x195x80 |
4,7 |
1800x1000x400 |
95 |
|
ЭЛТИ-ДЖА-60 |
700x590x1200 |
32,0 |
300x200x120 |
7,2 |
268x195x80 |
4,7 |
1800x1000x400 |
95 |
|
ЭЛТИ-ДЖА-300 |
950x750x1240 |
90,0 |
300x200x120 |
7,2 |
268x195x80 |
4,7 |
1800x1000x400 |
95 |
|
ЭЛТИ-ДЦА-600 |
1220x1220x1485 |
390,0 |
300x200x120 |
7,2 |
268x195x80 |
4,7 |
1800x1000x400 |
95 |
|
ЭЛТИ-ДЗА-1600 |
1550x1200x2020 |
520,0 |
300x200x120 |
7,2 |
268x195x80 |
4,7 |
1800x1000x400 |
95 |
|
Примечание: габаритные размеры монитора не нормируются, т.к. зависят от диагонали экрана и определяются условиями выбора оборудования заказчиком | ||||||||
Знак утверждения типа
Знак утверждения типа наносят фотохимическим способом на маркировочную табличку, расположенную на грузоприёмном устройстве и типографским способом на эксплуатационную документацию.
Комплектность
Состав комплекта поставки дозаторов.
Грузоприёмное устройство 1шт.
Блок АЦП 1 шт.
Персональный компьютер с ППО 1 шт.
Шкаф управления исполнительными механизмами 1 шт.
Кабель соединительный в металлорукаве 1 шт.
Руководство по эксплуатации 1 шт.
Паспорт 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100221115.004-2010 "Дозаторы весовые автоматические дискретного действия ЭЛТИ";
ГОСТ 8.610-2012 "Дозаторы весовые автоматические дискретного действия. Метрологические и технические требования. Методы испытаний";
ГОСТ 8.523-2014 “Дозаторы весовые автоматические дискретного действия. Методика поверки”
Заключение
Дозаторы соответствуют требованиям ТУ BY 100221115.004-2010 "Дозаторы весовые автоматические дискретного действия ЭЛТИ".
Дозаторы соответствуют требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 "О безопасности низковольтного оборудования" (дата регистрации декларации о соответствии 27.02.2017 регистрационный номер декларации ЕАЭС BY/112 11.02. ТР020 003 20772).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
действителен до 30 марта 2019 года.
Начальник научно-исследовательского центра испытаний средств измерений и техники
Курганский
