Комплексы измерительно-вычислительные и управляющие Allen-Bradley
| Номер в ГРСИ РФ: | РБ 03 23 1080 16 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Rockwell Automation Inc.", США |
Комплексы измерительно-вычислительные и управляющие Allen-Bradley (далее -комплексы) предназначены для измерения и преобразования аналоговых выходных сигналов датчиков, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования аварийных и управляющих аналоговых и дискретных сигналов на основе измеренных сигналов параметров технологических процессов по заданным законам управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 1080 16 |
| Наименование | Комплексы измерительно-вычислительные и управляющие Allen-Bradley |
| Год регистрации | 2016 |
| Номер сертификата | 10350 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2021-03-31 |
| Получатель сертификата | фирма "Rockwell Automation Inc.", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Rockwell Automation Inc."
Адрес: 1201 South Second Street, Milwaukee, WI 53204-2469
Контакты: (1) 414.382.2000
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Комплексы метрологически обеспечены в Республике Беларусь при предоставлении заказчиком программного обеспечении верхнего уровня, обеспечивающего визуализацию и ввод данных. |
| Методика поверки | Поверка проводится по МРБ МП. 866-2011 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 23 1080 16 [2017-01-10]
rb-03-23-1080-16_2017-01-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1080 16 [2008-04-30]
rb-03-23-1080-16_2008-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1080 16 [2011-06-09]
rb-03-23-1080-16_2011-06-09.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительно-вычислительные и управляющие Allen-Bradley (далее -комплексы) предназначены для измерения и преобразования аналоговых выходных сигналов датчиков, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования аварийных и управляющих аналоговых и дискретных сигналов на основе измеренных сигналов параметров технологических процессов по заданным законам управления.
Область применения - системы автоматизированного и автоматического управления и противоаварийной защиты (ПАЗ) технологическими процессами в различных областях хозяйственной деятельности.
Описание
Комплексы представляют собой модульные системы, состоящие в общем случае из процессорных модулей, модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов, устройств управления двигателями, дисплеев, пультов и панелей оператора.
Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации распределенного сбора данных и управления контроллеры, удаленные шасси с модулями ввода/вывода и средства операторского интерфейса могут объединяться сетями Ethernet/IP, ControlNet, DeviceNet, Remote I/O, DH-485, DH+ и т.д. Для сбора данных и территориально распределенными технологическими объектами могут исж^ьй^аткся.
модемные коммуникации: телефонные, радио и волоконно-оптические линий
' 1°и^£в0нный f>eocrPJ
\\ /
лодуиантов,
В состав комплексов входят: программируемые контроллеры ControlLogix (серия 1756), CompactLogix (серии 1768, 1769, 5069), MicroLogix 1000 (серия 1761), MicroLogix 1500 (серия 1764, модули расширения 1769), MicroLogix 1100 (серия 1763, модули расширения 1762), MicroLogix 1200 (серия 1762, модули расширения 1762), MicroLogix 1400 (серия 1766, модули расширения 1762), DataSite (серия 1758), SLC 500 (серия 1746), модули ввода/вывода Flex I/O (серия 1794), Flex Ex (серия 1797), Redudant I/O (серия 1715), Dynamix (серия 1444) и Point I/O (серия 1746).
Прикладное программное обеспечение (ПО) для контроллеров комплексов разрабатывается с помощью программных пакетов DataSite Workbench, RSLogix 500, Studio 5000 Logix Designer и RSLogix 5000.
Прикладное программное обеспечение систем визуализации комплексов разрабатывается с помощью программных пакетов RSView32, FT View ME, FT View SE.
Контроллер осуществляет прием аналоговых и дискретных сигналов, их обработку и управление объектом с помощью дискретных и аналоговых сигналов, а также осуществляет обмен информацией по сетям и модемным коммуникациям.
Станции оператора, панели оператора, дисплеи и пульты оператора обеспечивают:
- связь комплекса с оператором, осуществляющим визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам;
- вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу аварийной сигнализации;
- дистанционное управление регулирующей и дискретной аппаратурой, начальное конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

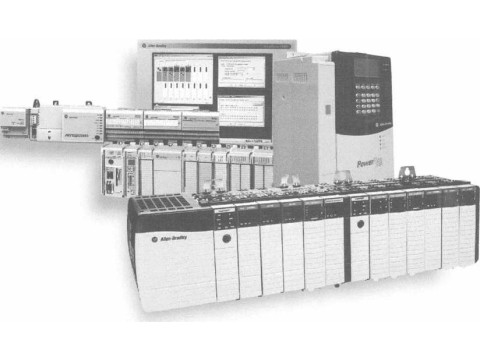

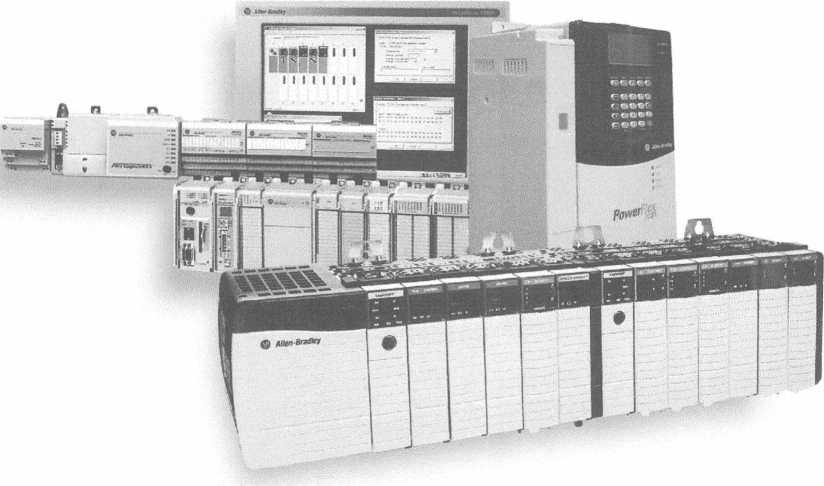

Внешний вид комплексов представлен на рисунке 1.
Рисунок 1 - Внешний вид комплексов измерительно-вычислительных и управляющих Allen-Bradley
Государственный реестр средств измерений р Республики Беларусь Для документов
Технические и метрологические характеристики измерительных модулей представлены в таблицах 1-13.
Таблица 1 - Основные характеристики измерительных модулей контроллеров (входные сигналы)_______________________'_________________________________,___________________,
|
Модуль |
Диапазон входного сигнала |
Пределы допускаемой основной погрешности при 25 °C |
Пределы допускаемой дополнительной погрешности |
Пределы допускаемой погрешности в рабочем диапазоне температур |
|
1 |
2 |
3 |
4 |
5 |
|
1756-IF6CIS |
0...21 мА |
±0,1 % |
- |
±0,2 % |
|
1756-IF6I |
±10,5 В |
±0,1 % |
- |
±0,54 % |
|
0...10,5 В | ||||
|
О...5,25В | ||||
|
0...21 мА | ||||
|
1756-IF8 |
±10 В |
±0,05 % |
- |
±0,1 % |
|
0...10В | ||||
|
0...5В | ||||
|
0...20 мА |
±0,15% |
- |
±0,3 % | |
|
1756-IF8H |
±10 В |
±0,05 % |
- |
±0,1 % |
|
0...5В | ||||
|
1...5В | ||||
|
0...10 В | ||||
|
0...20 мА |
±0,15% |
- |
±0,3 % | |
|
4.. .20 мА | ||||
|
1756-IF8I |
±10 В |
±0,05 % |
- |
±0,1 % |
|
0...10В | ||||
|
0...5В | ||||
|
0...20мА | ||||
|
1756-IF8IH |
0...20 мА |
±0,15% |
- |
±0,3 % |
|
4...20 мА | ||||
|
1756-IF16 |
±10 В |
±0,05 % |
- |
±0,1 % |
|
0...10В | ||||
|
0...5В | ||||
|
0...20 мА |
±0,15% |
- |
±0,3 % | |
|
1756-IF16H |
0...20 мА |
±0,13% |
- |
±0,3 % |
|
4 . .20 мА | ||||
|
1756-IF4FXOF2F |
±10 В |
±0,1 % |
- |
±0,2 % |
|
0...10В | ||||
|
0...5В | ||||
|
0...20 мА | ||||
|
1769-L24ER-QBFC1B, 1769-L27ERM-QBFC1B |
±50 мВ |
±15 мкВ |
- |
±25 мкВ |
|
±100 мВ |
±20 мкВ |
- |
±30 мкВ | |
|
0 .5 В |
±2,5 мВ |
- |
±5 мВ | |
|
1...5В |
±2 мкВ |
- |
±4 мкВ | |
|
0...10В |
±5 мВ |
- |
±10 мВ | |
|
±10 В |
±10 мВ |
- |
±20 мВ | |
|
0...20МА |
±20 мкА |
- |
±50 мкА | |
|
4...20 мА |
±16 мкА |
- |
±40 мкА | |
|
1769-L23E-QB1B, 1769-L23E-QBFC1B, 1769-L23-QBFC1B |
0...10.5 В |
±0,7 % |
- |
±0,9 % |
|
0...21 мА |
±0,6 % |
- |
±0,8 % | |
|
1769-IF4, 1769-IF4I, 1769-IF8 |
±10 В |
±0,2 % |
- |
±0,3 % |
|
0...10В | ||||
|
0...5В | ||||
|
1...5В | ||||
|
0...20 мА |
±0,35 % |
- |
±0,5 % | |
|
4...20 мА |
таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
1769-1F16V |
±10 В |
±0,35 % |
- |
±1,0 % |
|
0...10 В | ||||
|
0...5 В | ||||
|
1...5 В | ||||
|
1769-IF16C |
0...20 мА |
±0,5 % |
- |
±1,25 % |
|
4...20 мА | ||||
|
1769-SC-IF4IH |
±10 В |
±0,2 % |
- |
±0,3 % |
|
0...10 В | ||||
|
0...5 В | ||||
|
1...5 В | ||||
|
0...20 мА |
±0,35 % |
- |
±0,5 % | |
|
4...20 мА | ||||
|
1769-IF4XOF2 |
0...10 В |
±0,7 % |
- |
±0,9 % |
|
0...20 мА |
±0,6 % |
- |
±0,8 % | |
|
1769-IF4FXOF2F |
±10 В |
±0,15% |
- |
±0,2 % |
|
0...5 В | ||||
|
1...5 В | ||||
|
0...10 В | ||||
|
0...20 мА |
±0,2 % |
- |
±0,3 % | |
|
4...20 мА | ||||
|
1794-1Е8, 1794-1Е8ХТ, |
±10 В |
±0,2 % |
0,00428 %/°С |
- |
|
0...10 В | ||||
|
0...20 мА |
±0,2 % |
0,00407 %/°С |
- | |
|
4...20 мА | ||||
|
1794-IE12, 1794-1Е8ХОЕ4 |
±10 В |
±0,1 % |
0,004 %/°С |
- |
|
0...20 мА | ||||
|
4...20 мА | ||||
|
1794-IF8IH |
0...20 мА |
±0,1 % |
- |
±0,5 % |
|
4...20 мА | ||||
|
1794-IF8IHNFXT |
0...20 мА |
±0,1 % |
±0,55 % | |
|
4...20 мА | ||||
|
±10 В |
±0,1 % |
0,004 %/°С |
- | |
|
1794-IF4I, 1794-IF4IXT, 1794-IF2XOF2I, 1794-1F2XOF2IXT |
±10 В |
±0,1 % |
0,0028 %/°С |
- |
|
0...10 В | ||||
|
±5 В | ||||
|
0...5 В | ||||
|
0...20 мА |
±0,1 % |
0,0038 %/°С |
- | |
|
4...20 мА | ||||
|
-20...20 мА | ||||
|
1794-1Е4ХОЕ2, 1794-1Е4ХОЕ2ХТ |
±10 В |
±0,2 % |
0,00428 %/°С |
- |
|
0...10 В | ||||
|
0...20 мА |
±0,2 % |
0,00407 %/°С | ||
|
4...20 мА | ||||
|
1797-IE8, 1797-IE8H, 1797-IE8NF |
4...20 мА |
±0,1 % |
0.05%/°С |
- |
|
1746-NI4, 1746-NIO4I, 1746-NIO4V |
-20...20 мА |
±0,365 % |
- |
±0,642 % |
|
±10 В |
±0,284 % |
- |
±0,504 % | |
|
1746-FIO4I, 1746-FIO4V |
0...20 мА |
±0,510 % |
±0,850 % | |
|
0...10 В |
±0,440 % |
- |
±0,750 % | |
|
1746-NI8 |
±10 В |
- |
- |
±0,1 % |
|
0...5 В | ||||
|
1...5 В | ||||
|
0...10 В | ||||
|
0...20 мА |
- |
- |
±0,05 % | |
|
4...20 мА | ||||
|
±20 мА | ||||
|
0...1 мА |
- |
- |
[Государственный реестр!
[ средств измерений / \ Республики Беларусь / ?
\Для документов/ h
|
Продолжение та! |
5л и цы 1 | |||
|
1 |
2 |
3 |
4 |
5 |
|
1746-NI16V |
±10 В |
±0,05 % |
- |
±0,1 % |
|
0...5В | ||||
|
1...5В | ||||
|
0...10 В | ||||
|
1746-NI16I |
±20 мА |
±0,15% |
- |
±0,3 % |
|
4...20 мА | ||||
|
0...20 мА | ||||
|
0...1 мА | ||||
|
1761-L20AWA-5A, 1761-L20BWA-5A, 1761-L20BWB-5A |
±10,5 В |
±0,525 % |
- |
±0,7 % |
|
-21..21 мА | ||||
|
1763-L16AWA, 1763-L16BWA, 1763-L16BBB, 1763- L16DWD |
0...10 В |
- |
±1,0% | |
|
1766-L32BWAA, 1766-L32AWAA, 1766-L32BXBA |
0...10В |
- |
- |
±1,0% |
|
1762-IF4 |
±10 В |
±0,24 % |
- |
±0,32 % |
|
4...20 мА | ||||
|
1762-IF2OF2 |
0...10В |
±0,3 % |
- |
±0,55 % |
|
1758-RTU201, 1758-RTU202, 1758-FL0301, 1758-FLO302 |
0...10В |
±0,1 % |
- |
±0,3 % |
|
4...20 мА | ||||
|
1715-IF16 |
0...20мА |
±(0,22 % + 10 мкА) |
±(0,01 % + 0,3 мкА)/°С |
- |
|
1734-IE2C, 1734-IE4C |
4...20 мА |
±0,1 % |
±0,003 %/°С |
- |
|
0...20мА | ||||
|
1734-IE2V |
0...10 В |
±0,1 % |
±0,0005 %/°С |
- |
|
±10 В | ||||
|
1734-IE4S |
±5 В |
±0,5 % |
±0,02 %/°С |
- |
|
±10 В | ||||
|
0...5 В | ||||
|
0...10 В | ||||
|
4. . 20 мА |
±0,6 % |
±0,03 %/°С | ||
|
0.. .20 мА | ||||
|
1734-IE8C |
4 . .20 мА |
±0,1 % |
±0,003 %/°С |
- |
|
0...20 мА | ||||
|
1734-SC-IE2CH 1734-SC-IE4CH |
4...20 мА |
±0,1 % |
±0,003 %/°с |
- |
|
5069-IY4, 5069-IF8 |
±10 В |
±0,1 % |
- |
±0,3 % |
|
0...10В | ||||
|
0...5 В | ||||
|
0...20мА |
±0,1 % |
• |
±0,4 % | |
|
4...20 мА | ||||
|
1444-DYN04-01RA |
±10 В |
±0,1 % |
- |
- |
|
Примечание - Значения в процентах приведены относительно диапазона измерений | ||||
Таблица 2 - Основные характеристики измерительных модулей контроллеров (входные
сигналы)
|
Модуль |
Диапазон входного сигнала |
Пределы допускаемой основной приведенной погрешности при 20 °C |
Пределы допускаемой дополнительной погрешн^е^-^ -- |
|
1794-IE8H |
4...20 мА |
±0,2 % |
0,004 % от диапазона из1^рёниЯ^оСх |
|
1797-IE8, 1797-IE8NF, 1797-IE8H |
О...22мА |
±0,1 % |
[ т \ ч'Р' " 0,05 % от диапазона измео<^Ш^м«№ V \ Республики Беларус V \ Для документов |
Таблица 3 - Основные технические характеристики измерительных модулей контроллеров
|
Модуль |
Диапазон выходного сигнала |
Пределы допускаемой основной погрешности при 25 °C |
Пределы допускаемой дополнительной погрешности |
Пределы допускаемой погрешности в рабочем диапазоне температур |
|
1 |
2 |
3 |
4 |
5 |
|
1756-IF4FXOF2F |
±10 В |
±0,1 % |
- |
±0,2 % |
|
0... 20 мА |
±0,1 % |
- |
±0,3 % | |
|
1756-OF4 |
±10 в |
±0,05 % |
- |
±0,15% |
|
4...20 мА |
±0,05 % |
- |
±0,3 % | |
|
1756-OF6CI |
0...21 мА |
±0,1 % |
- |
±0,6 % |
|
1756-OF6VI |
±10,5 В |
±0,1 % |
- |
±0,5 % |
|
1756-OF8 |
±10 В |
±0,05 % |
- |
±0,15% |
|
0...20 мА |
±0,05 % |
- |
±0,3 % | |
|
1756-OF8H |
±10 в |
±0,05 % |
- |
±0,15% |
|
0...20 мА |
±0,15% |
- |
±0,3 % | |
|
4...20 мА | ||||
|
1756-OF8I |
±10 В |
±0,05 % |
- |
±0,1 % |
|
0...10В | ||||
|
0...5В | ||||
|
0...20 мА | ||||
|
1756-OF8IH |
0... 20 мА |
±0,15% |
- |
±0,3 % |
|
4...20 мА | ||||
|
1769-L23E-QB1B, 1769-L23E-QBFC1B, 1769-L23-QBFC1B |
0...10,5 В |
±0,5 % |
- |
±0,6 % |
|
0...21 мА |
±0,5 % |
- |
±1,0% | |
|
1769-IF4XOF2 |
0...10В |
±0,5 % |
- |
±0,6 % |
|
0...20 мА |
±0,5 % |
- |
±1,0% | |
|
1769-IF4FXOF2F |
0...5В |
±0,2 % |
- |
±0,3 % |
|
1...5В | ||||
|
0...10В | ||||
|
±10 В | ||||
|
0...20 мА |
±0,2 % |
- |
±0,4 % | |
|
4...20 мА | ||||
|
1769-OF2 |
0...5В |
±0,5 % |
- |
±0,8 % |
|
1...5В | ||||
|
0...10В | ||||
|
±10 В | ||||
|
0...20 мА |
±0,35 % |
- |
±0,55 % | |
|
4...20 мА | ||||
|
1769-OF4CI, 1769-OF8C |
0...20 мА |
±0,35 % |
- |
±0,55 % |
|
4...20 мА | ||||
|
1769-OF4VI, 1769-OF8V |
0...5В |
±0,5 % |
- |
±0,8 % |
|
1...5В | ||||
|
0...10В | ||||
|
±10 В | ||||
|
1769-SC-OF4IH |
0...20 мА |
±0,35 % |
- |
±0,55 % |
|
4...20 мА | ||||
|
1794-IE4XOE2, 1794-IE4XOE2XT |
±10 В |
±0,133% |
±0,0045 %/°С |
- |
|
0...20 мА |
±0,425 % |
±0,0069 %/°С | ||
|
4...20 мА | ||||
|
1794-IE8XOE4 |
±10 В |
±0,1 % |
±0,004 %/°С |
- |
|
0...20 мА | ||||
|
4 . .20 мА | ||||
|
1794-IF2XOF2I, 1794-IF2XOF2IXT |
±10 В |
±0,1 % |
±0,0028 %/°С | |
|
0...10В | ||||
|
±5 В | ||||
|
0...5 В | ||||
|
0...20МА |
±0,1 % |
±0,0038 %/°С |
|| (Государственный реесто! II 1 владении / | |
|
4...20 мА | ||||
|
-20...20 мА |
Лля документов,
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
1794-ОЕ4, 1794-ОЕ4ХТ |
±10 В |
±0,133% |
±0,0045 %/°С |
- |
|
0...10В | ||||
|
0...20мА |
±0,425 % |
±0,0069 %/°С | ||
|
4...20 мА | ||||
|
1794-ОЕ12 |
±10 В |
±0,1 % |
±0,004 %/°С |
- |
|
0...20мА | ||||
|
4...20 мА | ||||
|
1794-OF8IH |
4...20 мА |
±0,1 % |
- |
±0,35 % |
|
4 . .20 мА | ||||
|
1794-OF4I, 1794-OF4IXT |
±10 В |
±0,1 % |
±0,0012 %/°С | |
|
0...10В | ||||
|
±5 В | ||||
|
0...5В | ||||
|
0...20 мА |
±0,1 % |
±0,0025 % /°C |
- | |
|
4...20 мА | ||||
|
1746-NIO4I, 1746-NO4I, 1746-FIO4I |
0... 20 мА |
±0,298 % |
- |
±0,541 % |
|
1746-NIO4V, 1746-NO4V, 1746-FIO4V |
±10 в |
±0,208 % |
- |
±0,374 % |
|
1746-NO8V |
±10,25 В |
±0,1 % |
- |
±0,2 % |
|
1746-NO8I |
0...21,5 мА |
±0,1 % |
- |
±0,2 % |
|
1761-L20AWA-5A, 1761-L20BWA-5A, 1761-L20BWB-5A |
0...10В |
±0,2 % |
- |
±1,0% |
|
4 . .20 мА | ||||
|
1766-L32BWAA, 1766-L32AWAA, 1766-L32BXBA |
0...10В |
- |
±1,0% | |
|
1762-OF4, 1762-IF2OF2 |
±10 В |
±0,5 % |
- |
±1,17% |
|
4...20 мА | ||||
|
1758-RTU201, 1758-RTU202, 1758-FL0301, 1758-FLO302 |
4...20 мА |
±0,2 % |
- |
±0,5 % |
|
1715-OF8I |
4...20 мА |
±(0,35 % + 10 мкА) |
±(0,01 % + 0,1 мкА)/ °C |
- |
|
1734-ОЕ2С |
4...20 мА |
±0,1 % |
±0,003 %/°С |
- |
|
0...20 мА | ||||
|
1734-OE2V |
0...10В |
±0,1 % |
±0,0005 %/°С |
- |
|
±10 в | ||||
|
1734-ОЕ4С |
4...20 мА |
±0,1 % |
- |
±0,4 % |
|
0...20 мА | ||||
|
1734-SC-OE2CIH |
4...20 мА |
±0,15% |
- |
±0,3 % |
|
0...20 мА | ||||
|
5069-OF4, 5069-OF8 |
±10 В |
±0,1 % |
- |
±0,4 % |
|
0...10В | ||||
|
0...5В | ||||
|
0...20мА |
±0,1 % |
±0,5 % | ||
|
4...20 мА | ||||
|
1444-AOFX0004RB |
4...20 мА |
- |
- |
±1,0% |
Примечание - Значения в процентах приведены относительно диапазона измерений
Таблица 4 - Основные технические характеристики измерительных модулей контроллеров (выходные сигналы)___________________________________________________________
|
Модуль |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности при 20 °C |
Пределы допускаемой дополнительной погрешности | |
|
1794-ОЕ8Н |
4...20 мА |
±0,1 % |
±0,010 % от диапазона измер^и^^г» в диапазоне температур^^*^?^ | |
|
1797-ОЕ8, 1797-ОЕ8Н |
О...22мА |
±0,1 % |
±0,010 % от диапазона измеренийкС II Государственный ра II I средств измнуейи |
Таблица 5 - Основные технические характеристики измерительных модулей контроллеров (входные сигналы сопротивления и сигналы от термопреобразователей сопротивления)
|
Модуль |
Тип входного сигнала |
Диапазон измерений |
Пределы допускаемой основной погрешности при 25 °C |
Пределы допускаемой дополнительной погрешности |
Пределы допускаемой погрешности в рабочем диапазоне температур |
|
1756-IR6I |
сигнал сопротивления |
1...487 Ом |
±0,1 % |
- |
±0,54 % |
|
2... 1000 Ом | |||||
|
4...2000 Ом | |||||
|
8. . .4000 Ом | |||||
|
1756-IR12 |
сигнал сопротивления |
1...500 Ом |
±0,1 % |
- |
±0,2 % |
|
2 ... 1000 Ом |
±0,25 % |
- |
±0,5 % | ||
|
4...2000 Ом | |||||
|
8...4000 Ом | |||||
|
1756-IRT8I |
сигнал сопротивления |
1 ...500 Ом |
±0,05 % |
- |
±0,1 % |
|
2...1000 Ом | |||||
|
4...2000 Ом | |||||
|
8...4000 Ом | |||||
|
1756-IRT8 |
сигнал сопротивления |
1...487 Ом |
±0,1 % |
±0,015 %/°С | |
|
L24ER-QBFC1B 1769-L27ERM-QBFC1B |
Pt385 (100, 200, 500, 1000) |
±0,5 °C |
- |
±0,9 °C | |
|
Pt3916 (100, 200, 500, 1000) |
±0,4 °C |
- |
±0,8 °C | ||
|
Cu427 (10) |
±0,6 °C |
- |
±1,1 °C | ||
|
Ni618 (120) |
±0,2 °C |
- |
±0,4 °C | ||
|
Ni672(120) | |||||
|
сигнал сопротивления |
0...150 Ом |
±0,15 Ом |
- |
±0,25 Ом | |
|
0...500 Ом |
±0,5 Ом |
- |
±0,8 Ом | ||
|
0.. .1000 Ом |
±1,0 Ом |
- |
±1,5 Ом | ||
|
0...3000 Ом |
±1,5 Ом |
- |
±2,5 Ом | ||
|
1794-IR8, 1794-IR8XT, |
сигнал сопротивления |
0...433 Ом |
±0,05 % |
±0,005 %/°С |
- |
|
1794-IRT8, 1794-IRT8XT |
сигнал сопротивления |
0...500 Ом |
±0,1 % |
±0,005 %/°С |
- |
|
1762-IR4 |
Pt385 (100, 200, 500, 1000) |
-200...+870 °C |
±0,5 °C |
- |
±0,9 °C |
|
Pt3916(100, 200, 500, 1000) |
-200...+630 °C |
±0,4 °C |
- |
±0,8 °C | |
|
Ni672 (120) |
-80...+320 °C |
±0,2 °C |
• |
±0,4 °C | |
|
Ni618 (100,120,200,500) |
-60...+250 °C |
±0,2 °C |
- |
±0,4 °C | |
|
Cu427 (10) |
-200...+260 °C |
±0,6 °C |
- |
±1,1 °C | |
|
сигнал сопротивления |
0...150 Ом |
±0,15 Ом |
- |
±0,25 Ом | |
|
0...500 Ом |
±0,5 Ом |
- |
±0,8 Ом | ||
|
0...1000 Ом |
±1,0 Ом |
- |
±1,5 Ом | ||
|
0...3000 Ом |
±1,5 Ом |
- |
±2,5 Ом | ||
|
1734-IR2 |
сигнал сопротивления |
0...600 Ом |
±0,1 °C |
±0,003 %/°с |
- |
|
1734-IR2E |
сигнал сопротивления |
0...220 Ом |
±0,1 °C |
±0,003 %/°с |
- |
|
5069-IY4 |
сигнал сопротивления |
1 ...500 Ом |
±0,1 % |
- |
±0,3 % |
|
2...1000 Ом | |||||
|
4...2000 Ом | |||||
|
8...4000 Ом |
Примечание - Значения в процентах приведены относительно диапазона измерений
Государственный реестр) I средств измерений \ Республики Беларусь/
Таблица 6 - Основные технические характеристики измерительных модулей контроллеров (входные сигналы сопротивления и сигналы от термопреобразователей сопротивления)
|
Модуль |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности при 20 °C |
Пределы допускаемой дополнительной погрешности |
|
1797-IRT8 |
0...485 Ом |
±0,1 % |
±0,015 % от диапазона измерений/°С |
Таблица 7 - Характеристики погрешности каналов преобразования сигналов от
термопреобразователей сопротивления модуля 1746-NR4
|
Тип термопреобразо-вателей сопротивления |
Диапазон измерений |
Пределы допускаемой погрешности в рабочем диапазоне температур | ||
|
измерительный ток | ||||
|
0,5 мА |
2,0 мА |
0,5 мА |
2,0 мА | |
|
Pt385 (100) |
-200...+850 °C |
-200...+850 °C |
±1,0 °C |
±0,5 % |
|
Pt385 (200) |
-200...+850 °C |
-200...+850 °C |
±1,0 °C |
±0,5 °C |
|
Pt385 (500) |
-200...+850 °C |
-200...+850 °C |
±0,6 °C |
±0,5 °C |
|
Pt385(1000) |
-200...+850 °C |
-200...+240 °C |
±0,6 °C |
±0,5 °C |
|
Pt3916 (100) |
-200...+630 °C |
-200...+630 °C |
±1,0 °C |
±0,4 °C |
|
Pt3916(200) |
-200...+630 °C |
-200...+630 °C |
±1,0 °C |
±0,4 °C |
|
Pt3916(500) |
-200...+630 °C |
-200.. .+630 °C |
±0,5 °C |
±0,4 °C |
|
Pt3916(1000) |
-200...+630 °C |
-200...+230 °C |
±0,5 °C |
±0,4 °C |
|
Cu427 (10) |
Не используется |
-100...+260 °C |
Неиспогъзуегся |
±0,6 °C |
|
Ni618(120) |
-100...+260 °C |
-80...+260 °C |
±0,2 °C |
±0,2 °C |
|
Ni672 (120) |
-80 .+260 °C |
-100...+200 °C |
±0,2 °C |
±0,2 °C |
Таблица 8 - Характеристики погрешности каналов преобразования сигналов от
термопреобразователей сопротивления модуля 1746-NR8
|
Тип термопреобразо-вателей сопротивления |
Диапазон измерений |
Пределы допускаемой погрешности в рабочем диапазоне температур | ||
|
измерительный ток | ||||
|
0,25 мА |
1,0 мА |
0,25 мА |
1,0 мА | |
|
Pt385(100) |
-200...+850 °C |
-200...+850 °C |
±0,5 °C |
±0,7 % |
|
Pt385 (200) |
-200...+850 °C |
-200...+850 °C |
±0,6 °C |
±0,7 °C |
|
Pt385 (500) |
-200...+850 °C |
-200...+390 °C |
±0,7 °C |
±0,5 °C |
|
Pt385 (1000) |
-200...+850 °C |
-200...+50 °C |
±1,2 °C |
±0,4 °C |
|
Pt3916(100) |
-200...+630 °C |
-200...+630 °C |
±0,4 °C |
±0,6 °C |
|
Pt3916(200) |
-200...+630 °C |
-200...+630 °C |
±0,5 °C |
±0,6 °C |
|
Pt3916(500) |
-200...+630 °C |
-200...+380 °C |
±0,6 °C |
±0,4 °C |
|
Pt3916(1000) |
-200...+630 °C |
-200...+50 °C |
±0,9 °C |
±0,3 °C |
|
Cu427 (10) |
100...+260 °C |
-100...+260 °C |
±0,5 °C |
±0,8 °C |
|
Ni618(120) |
-100...+260 °C |
-100...+260 °C |
±0,2 °C |
±0,2 °C |
|
Ni672 (120) |
-80...+260 °C |
-80...+260 °C |
±0,2 °C |
±0,2 °C |
|
Вход сопротивления |
0...150 Ом |
±0,2 Ом |
±0,15 Ом | |
|
0...500 Ом |
±0,5 Ом |
±0,5 Ом | ||
|
0... 1000 Ом |
±1,0 Ом |
±1,0 Ом | ||
|
0...3000 Ом |
±1,5 Ом |
±1,2 Ом | ||
Для документов
Государственный реестр средств измерений Республики Беларусь
Таблица 9 - Характеристики погрешности каналов преобразования сигналов от термопреобразователей сопротивления модуля 1769-IR6
|
Тип тёрмопреобразо-вателей сопротивления |
Диапазон измерений |
Пределы допускаемой основной погрешности при 25 °C |
Пределы допускаемой погрешности в рабочем диапазоне температур | |
|
измерительный ток | ||||
|
0,5 мА |
1,0 мА | |||
|
Pt385(100) |
-200...+850 °C |
-200...+850 °C |
±0,5 °C |
±0,9 °C |
|
Pt385 (200) |
-200...+850 °C |
-200...+850 °C | ||
|
Pt385 (500) |
-200...+850 °C |
200...+850 °C | ||
|
Pt385 (1000) |
-200...+850 °C |
Не используется | ||
|
Pt3916(100) |
-200..+630 °C |
-200...+630 °C |
±0,4 °C |
±0,8 °C |
|
Pt3916 (200) |
-200...+630 °C |
-200...+630 °C | ||
|
Pt3916 (500) |
-200...+630 °C |
-200...+380 °C | ||
|
Pt3916 (1000) |
-200...+630 °C |
Не используется | ||
|
Cu427 (10) |
Не используется |
-100...+260 °C |
±0,8 °C |
±1,1 °C |
|
Ni618(120) |
-100...+260 °C |
-100...+260 °C |
±0,3 °C |
±0,5 °C |
|
Ni672 (120) |
-80...+260 °C |
-80...+260 °C | ||
|
Вход сопротивления |
0...150 Ом |
0...150 Ом |
±0,15 Ом |
±0,25 Ом |
|
0...500 Ом |
0...500 Ом |
±0,5 Ом |
±0,8 Ом | |
|
0...1000 Ом |
0...1000 Ом |
±1,0 Ом |
±1,5 Ом | |
|
0...3000 Ом |
Не используется |
±1,5 Ом |
±2,5 Ом | |
Таблица 10 - Основные технические характеристики измерительных модулей контроллеров (типы поддерживаемых термопреобразователей сопротивления)
|
Тип |
1756-IR6I 1756-IR12 1756-IRT8I 5069-IY4 |
1734-IR2 |
1734-IR2E |
1794-IR8, 1794-IR8XT |
1794-IRT8, 1794-IRT8XT |
|
Pt385(100) |
-200...+870 °C |
-200...+870 °C |
-200...+870 °C |
-200...+870 °C |
-200...+870 °C |
|
Pt385 (200) |
-200...+870 °C |
-200...+630 °C |
- |
-200...+400 °C |
-200...+400 °C |
|
Pt385 (500) |
-200...+870 °C |
- |
- |
-200...+630 °C |
- |
|
Pt385(1000) |
-200...+870 °C |
- |
- |
- |
- |
|
Pt3916(100) |
-200...+630 °C |
-200...+630 °C |
- |
-200...+630 °C |
-200...+630 °C |
|
Pt3916(200) |
-200...+630 °C |
-200...+630 °C |
- |
- |
-200...+400 °C |
|
Pt3916 ( 500, 1000) |
-200...+630 °C |
-200...+630 °C |
- |
- |
- |
|
Ni672(100) |
-60...+320 °C |
- |
- |
- |
- |
|
Ni618(100) |
-60...+250 °C |
-60...+250 °C |
- |
-60...+250 °C |
-60...+250 °C |
|
Ni618 (120) |
-60...+250 °C |
-60...+250 °C |
- |
- |
- |
|
Ni618(200) |
-60...+250 °C |
- |
- |
-60...+250 °C |
-60...+200 °C |
|
Ni618(500) |
-60...+250 °C |
- |
- |
-60...+250 °C |
- |
|
Cu427 (10) |
-200...+260 °C |
-200...+260 °C |
- |
-200...+260 °C |
-200...+260 °C |
|
Ni672(120) |
-80...+320 °C |
-60..+250 °C |
- |
-60...+250 °C |
-80...+250 °C |
Таблица 11
контроллеров (входные сигналы напряжения и сигналы от термоэлектрических преобразователей) __
|
Модуль |
Тип |
Диапазон измерений |
Погрешность компенсации температуры холодного спая |
Пределы допускаемой основной погрешности при 25 °C |
Пределы допускаемой дополнительной погрешности |
Пределы допускаемой погрешности в рабочем диапазоне температур |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1756-IT6I, 1756-IT6I2 |
-12. .30 мВ |
±3,2 °C |
±0,1 % |
- |
±0,5 % | |
|
-12...78 мВ | ||||||
|
1756-IT16 |
-100... 100 мВ |
±0,3 °C |
±0,1 % |
- |
±0,2 % | |
|
1756-IRT8I |
-100...100 мВ |
±0,3 °C |
±0,05 % |
- |
±0,1 % | |
|
1769-L24ER-QBFC1B 1769-L27ERM-QBFC1B |
J |
-210...+1200 °C |
±1,3 °C |
±0,6 °C |
- |
±0,9 °C |
|
N |
-110...+1300 °C |
±1.0 °C |
- |
±1.5 °C | ||
|
N |
-200...-110 °C |
±1,0 °C |
- |
±1,5 °C | ||
|
Т |
-170...+400 °C |
±1,0 °C |
- |
±1,5 °C | ||
|
Т |
-200...-170 °C |
±1,0 °C |
- |
±1,5 °C | ||
|
К |
1370...+1372 °C |
±1,2 °C |
- |
±1,8 °C | ||
|
к |
-200... 1370 °C |
±1,0 °C |
- |
±1,5 °C | ||
|
Е |
-200. ..+1000 °C |
±0,5 °C |
±0,8 °C | |||
|
S,R |
0..+1768 °C |
±1,7 °C |
- |
±3,5 °C | ||
|
S,R |
-50...0 °C |
±4,0 °C |
- |
±4,0 °C | ||
|
В |
300...+1820 °C |
±3,0 °C |
- |
±4,5 °C | ||
|
В |
250...+300 °C |
±6,0 °C |
- |
±9,0 °C | ||
|
С |
0...+2315 °C |
±1,8 °C |
- |
±3,5 °C | ||
|
1794-IT8 |
В |
300...+1800 °C |
- |
±3,7 °C |
±0,710 °С/°С |
- |
|
С |
0...+2315 °C |
±3.4 °C |
±0,434 °С/°С |
- | ||
|
Е |
-270. ..+1000 °C |
±0,51 °C |
±0,104 °С/°С |
- | ||
|
J |
-210...+1200 °C |
±0,68 °C |
±0,130 °С/°С |
- | ||
|
К |
-270... 1300 °C |
±1,0 °C |
±0,186 °С/°С |
- | ||
|
N |
-270...+1300 °C |
±1,07 °C |
±0,223 °С/°С |
- | ||
|
R |
-50 ..+1768 °C |
±3,16 °C |
±0,601 °С/°С |
- | ||
|
S |
-50...+1768 °C |
±3,7 °C |
±0,651 °С/°С |
- | ||
|
Т |
-270...400 °C |
±0,67 °C |
±0,174 °С/°С |
- | ||
|
-76,5...76,5 мВ |
±39 мкВ |
±7,812 мкВ/°С |
- | |||
|
1794-IRT8, 1794-IRT8XT |
-40... 100 мВ |
±1,5 °C |
±0,1 % |
±0,005 %/°С |
- | |
|
1746-NT4 |
J |
-210...+760 °C |
±1,5 °C |
±1,06 °C |
±0,0193 °С/°С |
- |
|
К |
-270..+1370 °C |
±1,72 °C |
±0,0328 °С/°С |
- | ||
|
т |
-270...+400 °C |
±1,43 °C |
±0,0202 °С/°С |
- | ||
|
Е |
-270...+1000 °C |
±0,72 °C |
±0,0190 °С/°С |
- | ||
|
R |
0...+1768 °C |
±3,59 °C |
±0,0530 °С/°С |
- | ||
|
S |
0..+1768 °C |
±3,61 °C |
±0,0530 °С/°С |
- | ||
|
В |
+300...+1820 °C |
±3,12 °C |
±0,0457 °С/°С |
- | ||
|
N |
0...+1300 °C |
±1,39 °C |
±0,0260 °С/°С |
- | ||
|
-50...50 мВ |
±50 мкВ |
±1,0мкВ/°С |
- | |||
|
-100... 100 мВ |
±50 мкВ |
±1,0мкВ/°С |
- | |||
|
1746-INT4 |
J |
-210...+760 °C |
±1,5 °C |
±1,60 °C |
±0,042 °С/°С |
- |
|
К |
-270...+1370 °C |
±3,80 °C |
±0,096 вС/°С |
- | ||
|
Т |
-270...+400 °C |
±2,05 °C |
±0,025 °С/°С |
- | ||
|
Е |
-270...+1000 °C |
±2,40 °C |
±0,058 °С/°С |
- | ||
|
R |
0...+1768 °C |
±3,59 °C |
±0,130 °С/°С |
- | ||
|
S |
0...+1768 °C |
±2,38 °C |
±0,131 °С/°С |
- | ||
|
В |
+300...+1820 °C |
±3,83 °C |
±0,109 °С/°С |
- | ||
|
N |
0...+1300 °C |
±2,52 °C |
±0,080 °С/°С |
- | ||
|
С |
0...+2317 °C |
±2,28 °C |
±0,270 °С/°С |
- | ||
|
D |
0...+2317 °C |
±2,52 °C |
±0,280 °С/°С |
- | ||
|
-50...50 мВ |
±50 мкВ |
±0,5 мкВ/°С |
- | |||
|
-100. .. 100 мВ |
±50 мкВ |
±0,5 мкВ/°С |
Продолжение таблицы!!
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1746-NT8 |
J |
-210...+760 °C |
±1,72 °C |
±1,4 °C |
- |
±3,0 °C |
|
К |
-270...+1370 °C |
±1,5 °C |
- |
±3,0 °C | ||
|
Т |
-270...+400 °C |
±1,3 °C |
- |
±3,4 °C | ||
|
Е |
-270;..+1000 °C |
±1,3 °C |
- |
±2,5 °C | ||
|
R |
0...+1768 °C |
±3,6 °C |
- |
±6,5 °C | ||
|
S |
0...+1768 °C |
±3,4 °C |
- |
±7,2 °C | ||
|
В |
+300...+1820 °C |
±2,7 °C |
- |
±8,4 °C | ||
|
N |
0...+1300 °C |
±1,3 °C |
- |
±3,0 °C | ||
|
-50...50 мВ |
±50 мкВ |
- |
- | |||
|
-100... 100 мВ |
±50 мкВ |
- |
- | |||
|
1762-IT4, |
J |
-210..+1200 °C |
±1,3 °C |
±0,6 °C |
- |
±0,9 °C |
|
N |
-200...+1300 °C |
±1.0 °C |
- |
±1,5 °C | ||
|
N |
-210...-200 °C |
±1,2 °C |
- |
±1,8 °C | ||
|
Т |
-200...+400 °C |
±1,0 °C |
- |
±1,5 °C | ||
|
Т |
-220...-230 °C |
±5,4 °C |
- |
±7,0 °C | ||
|
К |
-230...+1370 °C |
±1,0 °C |
- |
±1,5 °C | ||
|
к |
-270. . .-225 °C |
±7,5 °C |
- |
±10 °C | ||
|
Е |
-270...+1000 °C |
±0,5 °C |
- |
±0,8 °C | ||
|
Е |
-270...-210 °C |
±4,2 °C |
- |
±6,3 °C | ||
|
R |
0...+1768 °C |
±1,7 °C |
- |
±2,6 °C | ||
|
S |
0...+1768 °C |
±1,7 °C |
- |
±2,6 °C | ||
|
В |
+300...+1820 °C |
±3,0 °C |
- |
±4,5 °C | ||
|
±50 мВ |
±15 мкВ |
- |
±25 мкВ | |||
|
±100 мВ |
±20 мкВ |
- |
±30 мкВ | |||
|
1769-IT6 |
J |
-210...+1200 °C |
±1,0 °C |
±0,6 °C |
- |
±0,9 °C |
|
N |
-200...+1300 °C |
±1.0 °C |
- |
±1,5 °C | ||
|
N |
-210...-200 °C |
±1,2 °C |
- |
±1,8 °C | ||
|
Т |
-200...+400 °C |
±1,0 °C |
- |
±1,5 °C | ||
|
т |
-220...-230 °C |
±5,4 °C |
- |
±7,0 °C | ||
|
к |
-230...+1370 °C |
±1,0 °C |
- |
±1,5 °C | ||
|
к |
-270...-225 °C |
±7,5 °C |
- |
±10 °C | ||
|
Е |
-270...+1000 °C |
±0,5 °C |
- |
±0,8 °C | ||
|
Е |
-270...-210 °C |
±4,2 °C |
- |
±6,3 °C | ||
|
R |
0...+1768 °C |
±1,7 °C |
- |
±2,6 °C | ||
|
S |
0...+1768 °C |
±1,7 °C |
- |
±2,6 °C | ||
|
В |
+300..+1820 °C |
±3,0 °C |
- |
±4,5 °C | ||
|
±50 мВ |
±15 мкВ |
- |
±25 мкВ | |||
|
±100 мВ |
±20 мкВ |
- |
±30 мкВ | |||
|
1734-IT2I |
±75 мВ |
±0,1 °C |
±0,1 % |
±0,003 %/°с | ||
|
5069-IY4 |
±100 мВ |
±0,3 °C |
±0,1 % |
±0,3 % |
Примечание - Значения в процентах приведены относительно диапазона измерений
Таблица 12 - Основные технические характеристики измерительных модулей
контроллеров (типы поддерживаемых термоэлектрических преобразователей)
|
Тип |
1 1756-IT6I, 1756-IT6I2 |
1756-IT16, 1756-IRT8I, 5069-IY4 |
1734-IT2I | |
|
-12...30 мВ |
-12...78 мВ | |||
|
В |
+300...+1820 °C |
+300.. .+1820 °C |
+21. . .+1820 °C |
+30...+1820 °C |
|
С |
0...+1725 °C |
0...+2315 °C |
0...+2320 °C |
0. . .+2320 °C |
|
Е |
-270.. .+415 °C |
-270...+1000 °C |
-270...+1000 °C |
-270...+1000 °C |
|
J |
-210...+550 °C |
-210...+1200 °C |
-210 . .+1200 °C |
-210...+1200 °C |
|
К |
-270...+725 °C |
-270...+1372 °C |
-270...+1372 °C |
-270...+1372 °C |
|
N |
-270...+840 °C |
-270. . .+1300 °C |
-270 ..+1300 °C |
-270...+1300 °C |
|
R |
-50...+1768 °C |
-50...+1768 °C |
-50...+1768 °C |
-50...+1768 °C |
|
S |
-50...+1768 °C |
-50...+1768 °C |
-50...+1768 °C |
-50...+1768 °C |
|
Т |
-270...+400 °C |
-270...+400 °C |
-270...+400 °C |
-270...+400.1С |
|
D |
0...+1718 °C |
0...+2320 °C |
0...+2320 °C | |
|
L(TXK/XK) |
0...+200 °C |
-200...+800 °C |
-200...+800 °C | |
|
\\ // | ||||
Для документец
Основные технические характеристики измерительных модулей
Таблица 13 - Основные технические характеристики измерительных модулей контроллеров (счетные и частотные модули)
|
Модуль |
Диапазон частоты |
Диапазон счета |
Пределы допускаемой погрешности |
|
1756-CFM |
от 0...100 кГц |
2,147,483,647 |
+1 импульс |
|
1756-HSC |
от0...1 МГц |
16, 777, 214 |
±1 импульс |
|
1756-LSC8XIB8I |
от 0...40 кГц |
2,147,483,648 |
±1 импульс |
|
1756-PLS |
от 1.0...32767 Гц |
0...4095 |
+0,0976 % от диапазона измерений |
|
1794-1J2 |
от 0...32 кГц |
- |
±0,425 % от измеренного значения |
|
1794-VHSC |
от 0...250 кГц от 0...500 кГц от 0...1 МГц |
16,777,215 |
+1 импульс |
|
1444-TSCX0202R В |
от 0,0167 до 4 Гц |
- |
+0,0033 Гц |
|
от 4 до 200 Гц |
+0,033 Гц | ||
|
от 200 до 340 Гц |
±0,083 Гц | ||
|
от 340 до 2000 Гц |
±0,333 Гц | ||
|
от 2000 до 6000 Гц |
±1,0 Гц | ||
|
от 6000 до 20000 Гц |
±2,67 Гц | ||
|
1797-IJ2 |
от 1 до 32767 Гц |
- |
2 мс: ±0,043 % от измеренного значения |
|
4 мс: ±0,033 % от измеренного значения | |||
|
5 мс: ±0,031 % от измеренного значения | |||
|
10 мс: ±0,027 % от измеренного значения | |||
|
20 мс: ±0,025 % от измеренного значения | |||
|
50 мс: ±0,023 % от измеренного значения |
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки комплекса входят:
- Комплекс измерительно-вычислительный и управляющий Allen-Bradley;
- Руководство по эксплуатации;
- МРБ МП.866 - 2011 «Система обеспечения средств измерений Республики Беларусь. Комплексы измерительно-вычислительные и управляющие Allen-Bradley. Методика поверки».
Технические документы
Техническая документация фирмы «Rockwell Automation Inc.», США.
МРБ МП.866 - 2011 «Система обеспечения средств измерений Республики Беларусь. Комплексы измерительно-вычислительные и управляющие Allen-Bradley. Методика поверки».
Государстииный fWjTjj средств измерении Республики Беларусь Для документ
Заключение
Комплексы измерительно-вычислительные и управляющие Allen-Bradley соответствуют технической документации фирмы «Rockwell Automation Inc.» (Соединенные Штаты), требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (сертификаты соответствия № ТС RU С-US.ME83.B.00085 и № ТС RU C-US.ME83.B.00063 выданные АНО «Научно-технический центр сертификации электрооборудования ИСЭП»).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
