Весы для осевого взвешивания транспортных средств CHEKLODE FREEWEIGH

Назначение

Весы для осевого взвешивания дорожных транспортных средств в статическом режиме и в движении CHEKLODE FREEWEIGH предназначены для взвешивания осей транспортных средств (ТС) как в статическом режиме, так и в движении, определения полной массы ТС, движущихся со скоростью от 2 до 5 км/ч.

Весы не предназначены для взвешивания ТС, перевозящих жидкие грузы, а также ТС с консольно-выступающими частями.

Область применения - предприятия промышленности, сельского хозяйства, транспорта, службы эксплуатации дорог и др.

Описание

Весы для осевого взвешивания транспортных средств в статическом режиме и в движении CHEKLODE FREEWEIGH состоят из двух грузоприемных устройств, 32-х рамп, образующих подъездные пути, электронного устройства CW-2000 на основе микроконтроллера RCM4300 с принтером, соединенных с помощью беспроводной линии связи Bleutooth.

Грузоприемные устройства состоят из 32 тензодатчиков (16 датчиков в составе каждого). При выходе из строя хотя бы одного тензодатчика

;ляется

в.

грузоприемного устройства, оно подлежит полной замене, неремонтопригодным.                                     //•/

Электронное устройство CW-2000 является неотъемлемой йм Электронное устройство имеет жидкокристаллический индикатор\(мш

320x200 пикселей) и клавиатуру с 25 клавишами мембранного типа, ПЗУ 2 Mb, которое может сохранять не более 100 транзакций, часы реального времени, USB-порт и порт Ethernet 100 Mbit/s.

Порт Ethernet предназначен для согласования ПК (персонального компьютера) с электронным устройством весов для передачи данных на ПК и хранения неограниченного количества транзакций.

USB-порт позволяет передавать данные (транзакции) на USB-накопитель, объем USB-накопителя, поддерживаемого устройством, не более 4 Gb.

В весах имеется функция внутренней диагностики, которая сообщает о неисправностях аппаратной части, повреждении эксплуатационных данных и о программных ошибках. Во время ввода всех системных и эксплуатационных данных осуществляются проверки их действительности, при необходимости выдается сообщение об ошибке. Эти величины постоянно проверяются во время эксплуатации. Тип ошибки показывается на дисплее.

Квитанция взвешивания включает в себя:

- информация о производителе весов (адрес и номер телефона);

- время, дата, место взвешивания, идентификатор весов, номер транзакции (не более 100), режим измерения (динамический или статический), тип ТС;

- масса отдельных осей ТС, количество осей ТС, общая масса ТС;

- подписи оператора и водителя.

Направление движения транспортных средств по грузоприемным устройствам выбирается в соответствии с эксплуатационной документацией.

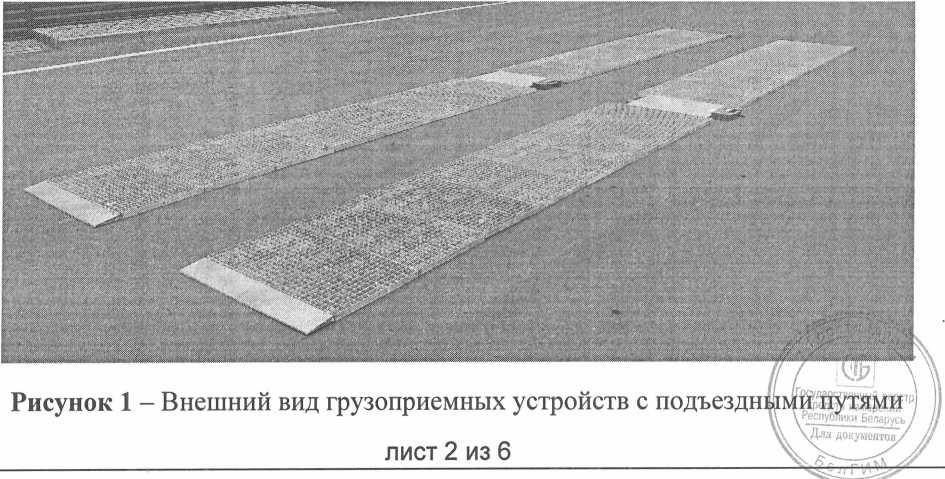

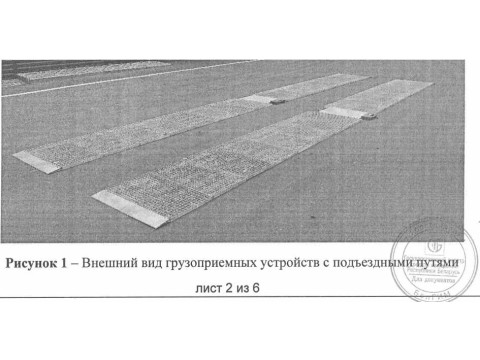

Внешний вид грузоприемных устройств и подъездных путей приведен на рисунке 1, внешний вид электронного устройства CW-2000 и грузоприемных устройств приведен на рисунке 2.

Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

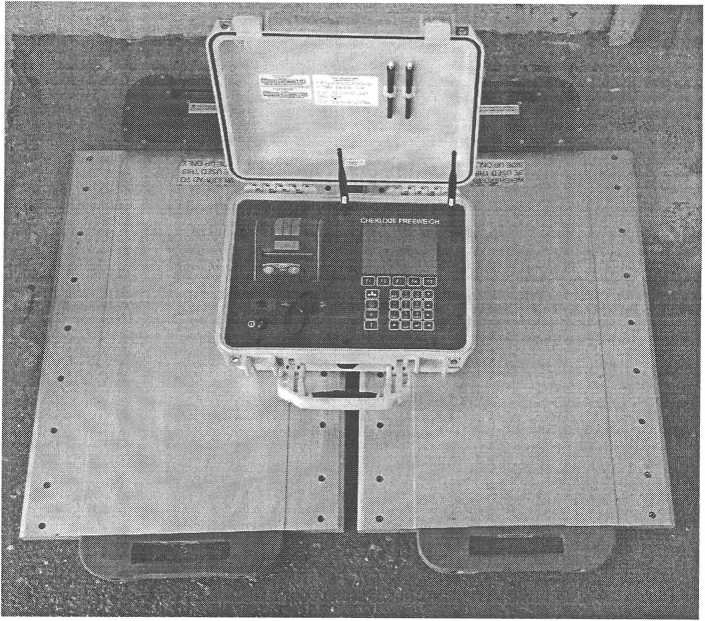

Рисунок 2 - Внешний вид электронного устройства CW-2000 и грузоприемных устройств

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики весов для осевого взвешивания транспортных средств CHEKLODE FREE WEIGH приведены в таблице 1,

Таблица 1

Значение

1 Классы точности весов по ГОСТ 33242-2015

- при определении нагрузки на одиночную ось - при определении полной массы ТС__________

D

2

30 000

50

500

2 Максимальная нагрузка (на ось), кг_________

3 Цена деления (d), кг

4 Минимальная нагрузка (на ось), кг

5 Предел допускаемой погрешности при статической нагрузке на одиночную ось двухосного контрольного ТС с жесткой рамой

±1,0%

±2,0 %

от условного истинного значения статической эталонной нагрузки на одиночную ось

6 Предел допускаемого отклонения (MPD) при взвешивании в движении при нагрузках на одиночную ось для всех типов контрольных ТС кроме двухосного контрольного ТС с жесткой рамой

7 Предел допускаемой погрешности при определении полной массы ТС в движении

±2,0 %

±4,0 %

от скорректированного среднего значения нагрузки на одиночную ось

±1,0%

от условного истинного значен

ЛИСТ 3 ИЗ 6

- зарядное устройство для грузоприемных устройств

- USB-накопитель

- запасной рулон для принтера

- рампа (подъездные пути)

- инструкция по эксплуатации

2 шт;

1 шт;

1 шт;

32 шт;

1 экз.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Документация фирмы «Avery Weigh-Tronix» (Соединенное Королевство Великобритании и Северной Ирландии);

ГОСТ 33242-2015 «Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси. Метрологические и технические требования. Испытания»;

ГОСТ 8.646-2015 «Государственная система обеспечения единства измерений. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки»

Заключение

Весы для осевого взвешивания ТС CHEKLODE FREEWEIGH соответствуют требованиям технической документации фирмы-изготовителя «Avery Weigh-Tronix» (Соединенное Королевство Великобритании и Северное Ирландии), ГОСТ 33242-2015. Межповерочный интервал - не более 6 месяцев (для весов для осевого взвешивания ТС CHEKLODE FREEWEIGH, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Сохранность метрологических характеристик обеспечивается не нарушением контрольного числа, указанного в свидетельстве о поверке.
