Весы платформенные РВК/PFK

Назначение

Весы платформенные PBK/PFK (далее - весы), предназначены для статического измерения массы.

Область применения - предприятия промышленности, сельского хозяйства, здравоохранения, научно-исследовательские организации, лаборатории.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой электрический сигнал. Результаты измерения выводятся на дисплей весового терминала или передаются на компьютер.

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенным датчиком с устройством электромагнитной силовой компенсации (далее - датчик) и терминала, соединенных между собой кабелем или устройств системы автоматизации -компьютера или программируемого логического контроллера, напрямую подключенных к датчику.

ГПУ представляет собой раму или рычажную систему с закрепленным на ней датчиком производства «Меттлер-Толедо", питание которой осуществляется от терминала или через соединительный модуль ConBlock, от внешнего источника стабилизированного питания напряжением от 12 до 24 вольт в случае прямого соединения с компьютером. На раму весов устанавливается грузоприемная платформа. Результаты взвешивания преобразуются встроенным в датчик аналого-цифровым преобразователем (АЦП) и выводятся на дисплей терминала или через интерфейсы RS422 или RS485 на компьютер или контроллер. Дополнительный интерфейс RS232 предназначен для сервисных настроек.

ГПУ имеет следующие варианты исполнения:

- рама из литого алюминия, грузоприемная платформа из ц^ржавеющсй\сгали (РВК785);                                                      р   GV

- рама и грузоприемная платформа весов выполнена из нержавекЙцей стали (РВК989, PFK989);                                                            \   ;

- рама из конструкционной стали, грузоприемная платформа из нержавеющей стали (РВК987; PFK987)

- рама из оцинкованной стали, грузоприемная платформа из оцинкованной стали (PFK988);

- рама из оцинкованной стали, грузоприемная платформа из нержавеющей стали (PFK988);

- с поднимающейся грузоприемной платформой (PFK989).

Результаты измерения от датчиков передается по специальному кабелю сигналами цифрового интерфейса RS422 по протоколу SICSpro METTLER TOLEDO.

В весах используются терминалы ICS и IND производства «Mettler-Toledo».

При использовании терминалов ICS и IND в модификации с весовым интерфейсом IDNet, подключение ГПУ осуществляется через кабельный адаптер АСС409хх SICSpro/IDNet для согласования протоколов передачи данных.

Терминалы отличаются наличием клавиш ввода буквенно-цифровой информации, прикладным программным обеспечением, объемом памяти, возможностью установки различных интерфейсов передачи данных (RS232, RS422/485, CL20mA, цифровыми входами/выходами, Ethernet, USB, WLAN, Bluetooth, Allen-Bradley RIO, Profibus DP, ControlNet, Ethemet/IP, Modbus Plus, DeviceNet и подключением различных периферийных устройств -принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы также различаются материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют категорию пылевлагозащиты IP65 или IP69k в зависимости от модификации.

Весы могут быть укомплектованы в соответствии с руководством по эксплуатации рольгангами, подъездными рампами или обрамлением приямка для облегчения установки весов на уровне пола, в зависимости от выбранного способа монтажа.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIMLR 76-1-2011:

- устройство индикации отклонения от нуля (п. 4.5.5);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- полуавтоматическое устройство установки нуля (Т.2.7.2.2);

- устройство слежения за нулем (Т.2.7.3);

- устройство предварительного задания значения массы тары (Т.2.7.5);

- устройство выборки массы тары (Т.2.7.4);

Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, исполнением грузоприемной платформы.

Весы имеют два варианта исполнения весов:

РВК - настольное;

PFK - напольное - весы с винтовыми регулируемыми ножками (опорами).

Модификации весов имеют обозначения вида: (PBK)(PFK) (X1)(X2)(X3)-(X4)(APW), где РВК или PFK - обозначение типа весов (всегда присутствует одно из обозначений);

XI - символ от 0 до 9, условно-количественно характеризующий долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): пластик, алюминиевые сплавы, различные марки сталей, различные виды окраски, нанесения защитных покрытий или полировки; чем больше число - тем выше качество конструкционных материалов, выше стойкость ГПУ к различным воздействиям;

Х2 - символ от 0 до 9, условно-количественно характеризующий область применения и особенности использования весов; чем выше цифра - тем универсальнее весы с точки зрения использования в разных отраслях промышленности;                                 ,

ХЗ - символ от 0 до 9, условно-количественно характеризующий z коррозионную стойкость материалов ГПУ и датчиков, а также их стойкость к воздействию драд С'йбвышрГцюй влажностью, к проникновению пыли и жидкостей внутрь корпуса и/или (Датчиков, которое может нарушить работу весов; чем больше число - тем весы устойчивее к высокой влажности, воздействию или проникновению жидкостей и пыли;

Х4 - буквенно-числовое обозначение размера грузоприёмной платформы, максимальная нагрузка весов (Мах). Возможные буквенные обозначения размеров ГПУ: XS (130x160) мм; А (240x300) мм; АВ (280x350) мм; В (400x500) мм; СС (600x800) мм; С (800x1000) мм; D (1000x1250) мм; Е (1250x1500) мм; ES (1500x1500) мм. Возможные значения Мах: 0,6 кг; 3 кг; 6 кг; 15 кг; 30 кг; 60 кг; 120 кг; 150 кг; 300 кг; 600 кг; 1500 кг; 3000 кг; 6000кг.

APW - обозначение модификации для непосредственного подключения весов к компьютеру или контроллеру.

Питание весов осуществляется через адаптер сетевого питания или непосредственно от сети переменного тока.

Благодаря встроенному и предустановленному в память датчика ПО, весы имеют два режима работы:

- SR - однодиапазонный: при этом весы имеют два вида режима SR, отличающиеся величиной действительной цены деления (d), числом поверочных интервалов (п) и пределами допускаемой погрешности при первичной поверке (паре);

- MI - трехинтервальный.

Весы конфигурируются в необходимый режим работы на заводе-изготовителе в соответствии с предварительным заказом пользователя.

На корпусе ГПУ и на терминале прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности весов по ГОСТ OIML R 76-1-2011;

- значение Мах;

- значение минимальной нагрузки (Min);

- значение поверочного интервала (е);

- значение максимальной массы тары (Т = - ...);

- знак утверждения типа средства измерений;

- год изготовления.

Общий вид ГПУ и терминалов показан на рисунках 1 - 2 и 3 - 4 соответственно.

PBK989-XS0.6(APW)

PBK989-A3(APW)/

PBK989-AB15(APW)/

A6(APW)

AB30(APW)/AB60(APW)

PBK987-B60(APW)/

B120(APW)

PBK987-CC150(APW)/

CC300(APW)

PFK989- C300(APW)/

C600(APW)

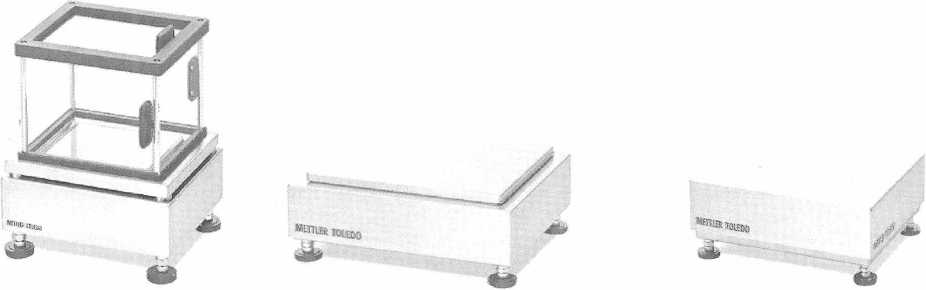

Рисунок 1 - Внешний вид ГПУ

PFK989-D1500(APW)

PFK989-E3000(APW)

PFK989-ES3000(APW)

PFK989-ES3000(APW) с поднимающейся грузоприемной

платформой

Рисунок 2 - Внешний вид ГПУ

ICS435s/ICS435i

ICS425s/lCS425i

lCS445s/ICS445i ICS465s/ICS465i

lCS685s/lCS685i

ICS429s/lCS429i ICS439s/ICS439i

ICS449s/ICS449i lCS469s/ICS469i

lCS689s/ICS689i

Рисунок 3 - Общий вид терминалов

IND560/IND560xx

IND780

IND690/IND690xx

IND890

Рисунок 4 - Общий вид терминалов

IND570/IND570xx

Места пломбировки терминалов и ГПУ, исключающие несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показаны на рисунках 5 и 6.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации как показано на рисунке 5. Защита датчика ГПУ от вскрытия обеспечивается применением при монтаже верхней крышки датчика "срывного" винта. Место установки винта показано на рисунке 6.

Рисунок 5 - Места пломбирования корпуса терминалов

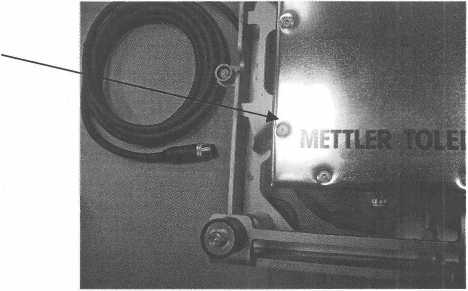

Рисунок 6 - Место установки "срывного" винта на крышке датчика

Программное обеспечение

ПО весов является встроенным

и делится на метрологически значимое и

метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП датчика ГПУ, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляет^ядюлько в Сервисном режиме работы датчика, вход в который защищен административр|^^’рхй§м и невозможен без применения специализированного оборудования производителе-/ ЦВД

i II

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификационные данные ПО, приведены в таблице 1.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с СТБ OIML D 31-2015.

Таблица 1

где х и у - принимают значения от 0 до 9

Дополнительно для терминалов ICS: а, b и с - принимают значения от 0 до 9; LN может быть S4 или Е6; СС может быть DC, DS, ID или SI; [D] -может отсутствовать; АТ может быть BW, СС или MF; AL принимает значения 2, 3, 4, 6 или 8

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значения Max, Min, действительной цены деления (d), е, п, шре в соответствующих интервалах нагрузки (ш) и класс точности по ГОСТ OIML R 76-1-2011, в зависимости от модификации весов приведены в таблице 2.

Таблица 2

стр. 8 из 14

2

стр. 9 из 14

Модификации весов

РВК989-АВ30

PBK989-AB30APW

РВК989-АВ60 PBK989-AB60APW

РВК989-В60

PBK989-B60APW

РВК987-В60

PBK987-B60APW

РВК989-В120

PBK989-B120APW

РВК987-В120

PBK987-B120APW

> Аз© JI

стр. 11 из 14

елы допускаемой погрешности в эксплуатации весов равны удвоенному значению пределов допускаемой погрешности весов при ой поверке (паре).

, Tlpe^xcjiioi допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

К- \ Ъ               ; Г.' h

стр. 12 из 14

Пределы допускаемой погрешности устройства установки на нуль .....................................± 0,25е

Показания индикации массы, кг, не более...............................................................................Мах +9е

Диапазон выборки массы тары (ТЭ, % от Мах...................................................................от 0 до 100

Диапазон установки на нуль и слежения за нулём, не более, % от Мах........................................± 4

Диапазон первоначальной установки нуля, не более, % от Мах..................................................±20

Условия эксплуатации: - диапазон температуры, °C

- для режима MI..................................................................................от минус 10 до плюс 40

- для режима SR особый..................................................................................от 0 до плюс 40

Электрическое питание: - от сети переменного тока:

- напряжением, В.................................................................................................от 187 до 242

- частотой, Гц...........................................................................................................от 49 до 51

- от встраиваемой аккумуляторной батареи, В

Время непрерывной работы от полностью заряженной аккумуляторной батареи, ч, не

менее

Потребляемая мощность, В-А, не более

Габаритные размеры и масса грузоприёмного устройства приведены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на картировочную табличку, закрепленную на ГПУ, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1. Весы (модификация по заказу).........................................................................1 шт.

2. Руководство по эксплуатации.........................................................................1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Mettler-Toledo (Albstadt) GmbH», Германия.

ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания».

Заключение

Весы платформенные PBK/PFK соответствуют требованиям ТР 2008/012/BY, ГОСТ OIML R 76-1-2011 и технической документации фирмы изготовителя «Mettler-Toledo (Albstadt) GmbH», Германия.

Межповерочный интервал - не более 12 месяцев (при использовании в сфере законодательной метрологии).

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации» пр. Космонавтов, 56,230003, г. Гродно, факс (0152) 64 31 29, тел. (0152) 75 59 78, эл. почта csms grodno@tut.bv, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
