Весы товарные ВТ4014
| Номер в ГРСИ РФ: | РБ 03 02 0047 16 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ОАО "Управляющая компания холдинга "Бобруйскагромаш", г. Бобруйск |
Весы товарные ВТ 4014 предназначены для взвешивания массы различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0047 16 |
| Наименование | Весы товарные ВТ4014 |
| Год регистрации | 2016 |
| Номер сертификата | 10547 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | ОАО "Управляющая компания холдинга "Бобруйскагромаш", г. Бобруйск Могилевской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Управляющая компания холдинга "Бобруйскагромаш"
Адрес: г. Бобруйск Могилевской обл.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку весов, в т.ч. находящихся в эксплуатации и поверяемых ранее по МП.ББ-107-2011, проводить по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 0047 16 [2017-07-04]
rb-03-02-0047-16_2017-07-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0047 16 [2009-10-22]
rb-03-02-0047-16_2009-10-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 0047 16 [2012-01-18]
rb-03-02-0047-16_2012-01-18.pdf
|
Скачать |
Описание типа
Назначение
Весы товарные ВТ 4014 предназначены для взвешивания массы различных грузов.
Область применения: торговые и учетные операции.
Описание
Принцип действия весов основан на уравновешивании указателя коромыслового шкального, выведенного из равновесия грузом, помещенным на платформу грузоприемного устройства, путем перемещения передвижных гирь по его основной и дополнительной шкалам. Отсчет результатов взвешивания выполняют суммированием показаний основной и дополнительной шкал коромыслового шкального указателя.
Весы состоят из следующих основных элементов:
- грузоприемного устройства;
- коромыслового шкального указателя;
- колонки.
Грузоприемное устройство представляет собой металлическую раму, внутри которой размещены грузоприемные рычаги. На грузоприемные рычаги через серьги и опорные стойки опирается платформа, состоящая из рамы, покрытой листовым металлом. При взвешивании массы груза нагрузка через рычаги, серьги, посредством тяги и передаточного рычага, расположенных в колонке, передается на коромысловый шкальный указатель, который крепится на колонке.
В зависимости от максимальной нагрузки и размеров весы выпускаются трех модификаций: ВТ 4014-500LU, ВТ 4014-1Ш, ВТ4014-2Ш.
Внешний вид весов товарных ВТ 4014 приведен на рисунке 1.
Схема указания мест нанесения оттиска поверительного клейма и знака поверки в виде клейма-наклейки приведены в Приложении А к описанию типа.
Государстааннай ййяа| средств измерений \ Республик ) \Д"Я доиуммтрв/

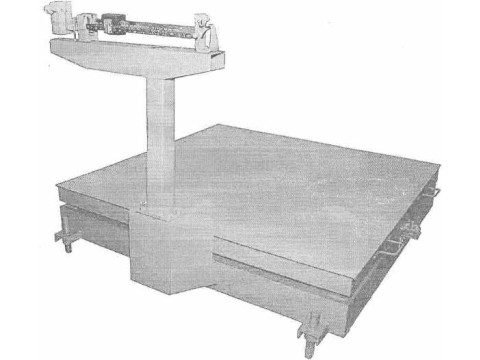

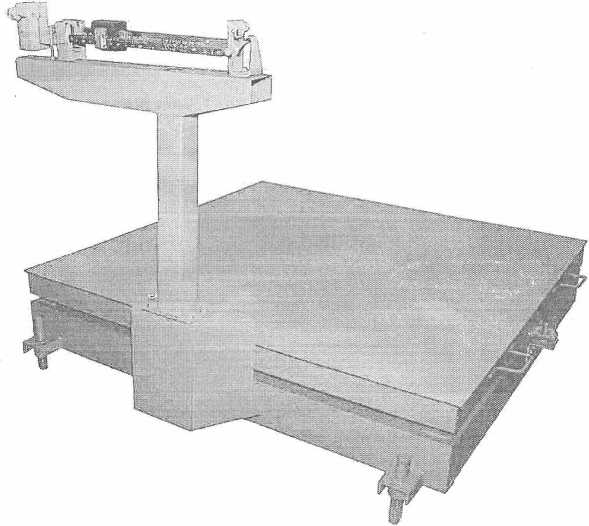

Рисунок 1 - Внешний вид весов товарных ВТ 4014
ОСНОВНЫЕ ТЕХНИЧЕСКИЕИ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики___
|
Наименование характеристики |
Значение | ||
|
ВТ 4014-500Ш |
ВТ 4014-1Ш |
ВТ4014-2Ш | |
|
1 |
2 |
3 |
4 |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
® средний | ||
|
Максимальная нагрузка (Мах), кг |
500 |
1000 |
2000 |
|
Минимальная нагрузка (Min), кг |
4 |
10 |
20 |
|
Цена поверочного интервала шкалы, е, кг: - основной - дополнительной |
— | ||
|
20 |
50 |
100 | |
|
0,2 |
0,5 |
1,0 | |
|
Число поверочных интервалов, п |
2500 |
2000 |
2000 |
|
Непостоянство показаний ненагружен-ных весов, кг |
±0,10 |
±0,25 |
±0,50 |
|
Пределы допускаемой погрешности, кг, в интервалах взвешивания: - при первичной поверке: - от 4 до 100 кг включ.; - св. 100 до 400 кг включ. - св. 400 до 500 кг включ. - от 10 до 250 кг включ.; - св. 250 до 1 000 кг включ. - от 20 до 500 кг включ.; - св. 500 до 2 000 кг включ. |
— | ||
|
±0,10 |
— |
— | |
|
±0,20 |
— |
— | |
|
±0,30 |
— |
— | |
|
— |
±0,25 | ||
|
— |
±0,50 | ||
|
— |
— |
±0,50 | |
|
— |
— | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
- при эксплуатации: - от 4 до 100 кг включ.; - св. 100 до 400 кг включ. - св. 400 до 500 кг включ. - от 10 до 250 кг включ.; - св. 250 до 1 000 кг включ. - от 20 до 500 кг включ.; - св. 500 до 2 000 кг включ. |
• | ||
|
±0,20 |
— |
— | |
|
±0,40 |
— |
— | |
|
±0,60 |
— |
— | |
|
— |
±0,50 | ||
|
— |
±1,00 | ||
|
— |
— |
±1,00 | |
|
— |
— |
±2,00 | |
|
Разрешающая способность в интервале взвешивания весов, кг, не более: - от 4 до 100 кг включ.; - св. 100 до 400 кг включ. - св. 400 до 500 кг включ. - от 10 до 250 кг включ.; - св. 250 до 1 000 кг включ. - от 20 до 500 кг включ.; - св. 500 до 2 000 кг включ. |
— | ||
|
0,04 |
— |
— | |
|
0,08 |
— |
— | |
|
0,12 |
— | ||
|
— |
0,10 | ||
|
— |
0,20 | ||
|
— |
— |
0,20 | |
|
— |
— |
0,40 | |
|
Чувствительность весов, мм, не менее |
5 |
5 |
5 |
|
Независимость показаний весов при нецентральном положении нагрузки на грузоприемном устройстве, кг |
±0,20 |
±0,50 |
±1,00 |
|
Габаритные размеры весов, мм, не более |
830х990х х1 000 |
830x1 150х х1 000 |
1 700x1 850х х1 400 |
|
Масса весов, кг, не более |
96 |
115 |
350 |
|
Рабочий диапазон температур, °C |
от минус 20 до плюс 40 | ||
|
Вероятность безотказной работы за 1 000 ч, не менее |
0,85 | ||
|
Средний срок службы, лет |
12 | ||
Знак утверждения типа
Знак утверждения типа наносится на коромысловый шкальный указатель ударным методом и на титульные листы эксплуатационной документации типографическим способом.
Комплектность
Комплект поставки весов указан в таблице 2.
Таблица 2________
|
Наименование |
Обозначение |
Количество |
|
Весы товарные |
гБ2.791.002 для весов ВТ 4014-1Ш гБ2.791.003 для весов ВТ 4014-500Ш гБ2.791.016 для весов ВТ 4014-2Ш |
1 шт. 1 шт. 1 шт. |
|
Руководство по эксплуатации |
ГБ2.791.002 РЭ для весов ВТ 4014-1Ш ГБ2.791.003 РЭ для весов ВТ 4014-500Ш ГБ2.791.016 РЭ для весов ВТ 4014-2Ш |
1 шт. 1 шт. ________tun,. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ТУ 25-7750.0001-88 «Весы платформенные. Технические условия».
Заключение
Весы торговые ВТ 4014 соответствуют требованиям ТУ 25-7750.0001-88 и ГОСТ OIMLR 76-1-2011.
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
