Весы неавтоматического действия серии М

Назначение

Весы неавтоматического действия серии М (далее - весы) предназначены для статического измерения массы.

Область применения - предприятия различных отраслей промышленности, научно-исследовательские организации, метрологические и испытательные лаборатории, образовательные учреждения.

Описание

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. Весы с действительной ценой деления до 1 мг включительно оснащаются ветрозащитной витриной.

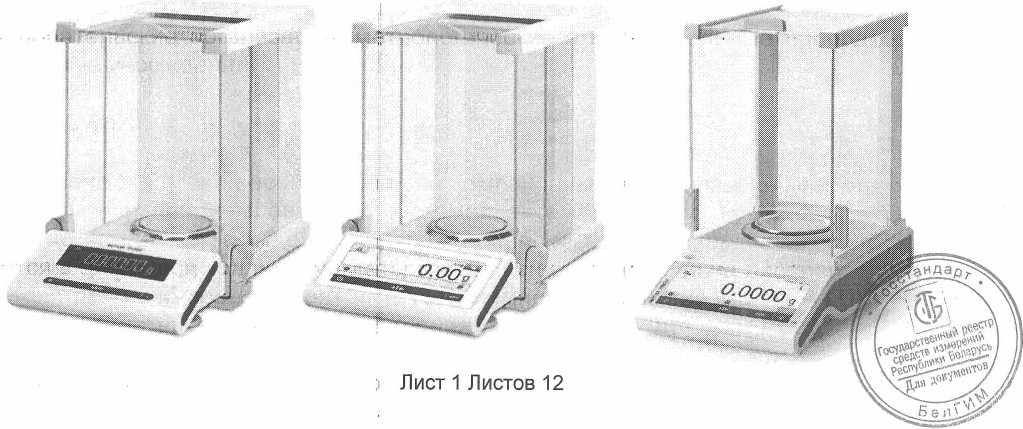

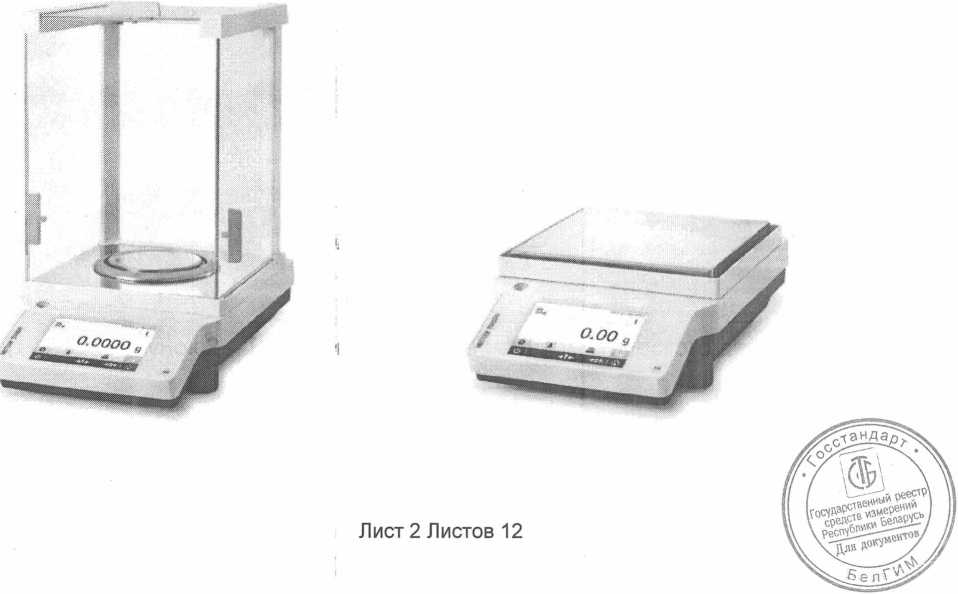

Весы выпускаются в трех основных модификациях MS, ML, ME, внешний вид которых показан на рисунках 1, 2 и 3.

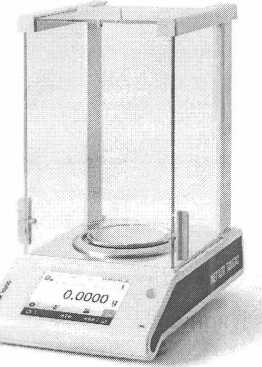

Рисунок 1 - Внешний вид весов неавтоматического действия MS

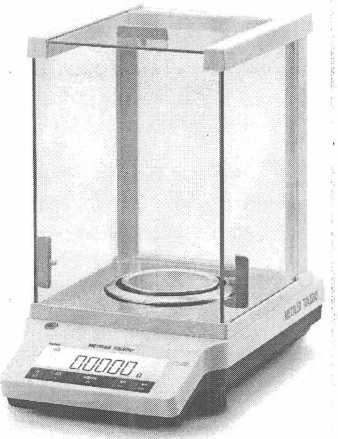

Рисунок 2 - Внешний вид весов неавтоматического действия ML

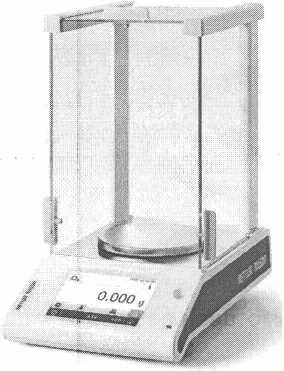

Рисунок 3 - Внешний вид весов неавтоматического действия ME

Весы имеют следующие устройства и функции:

- устройство установки по уровню с индикатором уровня;

- устройство первоначальной установки нуля;

- устройство слежения за нулем;

- совмещенные устройства установки нуля и уравновешивания тары;

- устройство тарирования (выборки массы тары);

- устройство предварительного задания значения массы тары;

- полуавтоматическое устройство установки нуля;

- устройство индикации отклонения от нуля;

- полуавтоматическое устройство юстировки чувствительности (некоторые модификации);

- обнаружение промахов;

- вспомогательное цифровое показывающее устройство с отличающимся делением;

- взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат.

Весы имеют следующие режимы работы:

- счетный;                            .

- суммирования;

- статистической обработки;

- вычисления процентных соотношений.

В зависимости от исполнения весы имеют последовательный защищенный интерфейс передачи данных RS-232 и/или USB.

Питание весов осуществляется от сети переменного тока.

Обозначение весов имеет вид M[Xi][X2][X3](T)(S/L)(DR/DU)/ (А/М), где М - серия весов;

Х1 - уровень функциональности;

S (standard) - стандартный;

L (light) - упрощенный;

Е (entry) - начальный;

Х2 - условное обозначение максимальной нагрузки (Мах) - от 1 до 4 цифр;

Х3 - условное обозначение действительной цены деления шкалы (d) - 1 цифра;

Т - при наличии означает, что весы оснащены встроенным цветным сенсорным терминалом управления; при отсутствии означает, что весы оснащены встроенным жидкокристаллическим дисплеем с подсветкой;

S (small) - при наличии обозначает стандартный размер платформы;

L (large) - при наличии обозначает увеличенный размер платформы;

\1л» ДО” у К --

DR (DeltaRange) - при наличии обозначает, что весы имеют два интервала взвешивания, каждый из которых имеет свою действительную цену деления и автоматически устанавливается в зависимости от прилагаемой нагрузки либо при тарировании;

DU (DualRange) - при наличии обозначает, что весы имеют два интервала взвешивания, каждый из которых имеет свою действительную цену деления и автоматически устанавливается в зависимости от прилагаемой нагрузки;

А - при наличии обозначает, что встроенное программное обеспечение и дизайн маркировочной таблички соответствуют требованиям ЕАЭС;

М - при наличии обозначает, что встроенное программное обеспечение и дизайн маркировочной таблички соответствуют требованиям ЕС.

Весы выпускаются различных исполнений (отличаются метрологическими характеристиками, исполнением терминала, корпуса и грузоприемной платформы). Весы бывают однодиапазонными и двухинтервальными (исполнения MS105DU, MS105TDU, MS205DU, MS205TDU, MS4002TSDR, MS6002TSDR, ME205DU, ME205TDU).

Исполнения весов указаны в таблице 1.

Таблица 1

На маркировочном шильдике указана следующая информация: - торговая марка фирмы-изготовителя;

- модификация весов;

- серийный номер;

- знак утверждения типа средства измерений Республики Беларусь;

- класс точности по ГОСТ OIML R76-1-2011;

танда

- единый знак обращения продукции на рынке государств-членов Таможен

- особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;

- максимальная нагрузка (Мах);

- минимальная нагрузка (Min);

- поверочный интервал весов (е);

- действительная цена деления шкалы (d).

Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма наклейки приведена в Приложении А к описанию типа.

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается заводской защитной пломбой-наклейкой, которая находится на корпусе весов (Приложение А). Защитная пломба-наклейка ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы-наклейки и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 2.

Таблица 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значения максимальной нагрузки (Мах), значение минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (п), интервалов нагрузки и пределов допускаемой погрешности при первичной поверке (тре) весов в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице 3.

Таблица 3

Лист 6 Листов 12

Лист 7 Листов 12

Лист 8 Листов 12

'ф

§ lisa; = \S»! Slall

Лист 9 Листов 12

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке (пункт 3.5.2 ГОСТ OIML R76-1-2011).

Влияние устройства установки на нуль на результат взвешивания, не более: ±0,25 е.

Диапазон уравновешивания тары, % Мах: от 0 до 100.

Диапазон предварительного задания массы тары, % Мах: от 0 до 100.

Диапазон температур эксплуатации: от плюс 10 до плюс 30.

Электрическое питание от сети переменного тока:

- напряжением, В..........................   от 187 до 242;

- частотой, Гц.....................................................................................................от 49 до 51.

Степень защиты, обеспечиваемая оболочкой

Потребляемая мощность, В А, не более

Средний срок службы, лет

Масса и габаритные размеры модификаций весов приведены в таблице 4.

Таблица 4

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов.

Комплектность

В комплект поставки входит:

- весы (исполнение по заказу) - 1 экз.;

- адаптер сетевого питания - 1 экз.;

- руководство по эксплуатации - 1 экз.;

- декларация о соответствии стандартам ЕС - 1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы-изготовителя "Mettler-Toledo GmbH", Швейцария.

ТР 2008/012/BY "Неавтоматические весоизмерительные приборы. Основные требования".

ГОСТ 8.520-2005 "Государственная система обеспечения единства измерений. Весы лабораторные. Методика поверки" (для весов изготовленных до 30.08.2016).

ГОСТ OIML R 76-1-2011 "Весы неавтоматического действия. Метрологические и технические требования. Испытания" (для весов изготовленных после 30.08.2016).

Заключение

Весы неавтоматического действия серии М соответствуют требованиям технической документации фирмы - изготовителя, ТР 2008/012/BY, ГОСТ OIML R 76-1-2011.

Соответствуют требования^ ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация соответствия RU Д-СН.АЛ32.В.05383 до 22.07.2020).

Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
