Весы электронные Valor
| Номер в ГРСИ РФ: | РБ 03 02 6102 16 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Ohaus Corporation», США |
|
Описание типа РБ 03 02 6102 16 [2017-01-16]
rb-03-02-6102-16_2017-01-16.pdf
|
Скачать |
Весы электронные Valor (далее - весы), предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6102 16 |
| Наименование | Весы электронные Valor |
| Год регистрации | 2016 |
| Номер сертификата | 10640 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "OHAUS CORPORATION", Соединенные Штаты (US) (изготовители - фирма "Ohaus Instruments (Changzhou) Co., Ltd" и фирма "Ohaus Instruments (Shanghai) Co., Ltd", Китай (CN)) |
Производитель / Заявитель
фирма "OHAUS CORPORATION", Соединенные Штаты (изготовители - фирма "Ohaus Instruments (Changzhou) Co., Ltd" и фирма "Ohaus Instruments (Shanghai) Co., Ltd", Китай)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6102 16 [2017-01-16]
rb-03-02-6102-16_2017-01-16.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные Valor (далее - весы), предназначены для статического измерения массы.
Область применения - промышленные предприятия, сельского хозяйства, научно—исследовательские организации.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал преобразуется в устройстве обработки аналоговых данных, в цифровой вид и передается на цифровой дисплей, для индикации массы взвешенного груза.
Конструктивно весы состоят из грузоприемной платформы, весоизмерительного устройства с тензорезисторным датчиком, блока обработки сигнала и панели управления. Весы имеют жидкокристаллический цифровой дисплей со светодиодной подсветкой, расположенный на лицевой стороне корпуса.
Весы выпускаются однодиапазонными в следующих модификациях, отличающихся метрологическими характеристиками, исполнением корпуса и грузоприемной платформы: Valor 1000, Valor 2000,Valor 3000,Valor 4000 и Valor 7000.

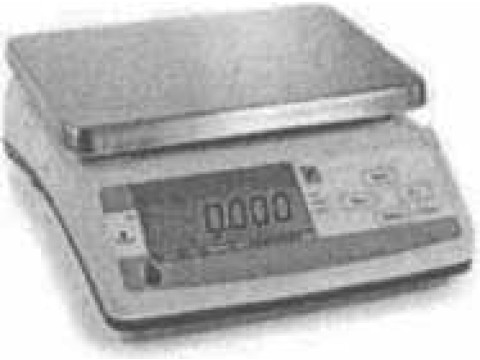

Внешний вид весов показан на рисунке 1.
Valor 1000
Valor 2000
Valor 3000
Valor 7000
Рисунок 1 - Общий вид весов электронных Valor
Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи (комплектация по заказу) или комплекта батарей (комплектация по заказу).
Весы имеют следующие устройства и функции:
- устройство индикации отклонения от нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- устройство тарирования;
- устройство предварительного задания массы тары;
- устройство установки по уровню с индикатором уровня;
Весы могут дополнительно поставляться с различными интерфейсами передачи данных RS-232C, USB, TCP/IP, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, ПК (персональный компьютер).
Обозначение модификаций имеет вид: VX1AWBTM, где
- V - обозначение типа весов Valor;
- XI - условное обозначение модификации: 1000 - 11; 2000 - 22; 3000 - 31;
4000 - 41 ;7000 - 71 соответственно;
- А - условное обозначение материала исполнения корпуса весов:
Р - материал корпуса пластик;
X, ХН - материал корпуса нержавеющая сталь;
W - влагозащищенное исполнение (если присутствует);
- Е - Условное обозначение моделей весов с светодиодным дисплеем
(если присутствует).
- В - условное цифровое/буквенное обозначение максимальной нагрузки;.
- Т - обозначение наличия двух цифровых дисплеев (если присутсцй^^Ц^Ч
- М - обозначение поставки весов с европейского логистического склада
(если присутствует). ((
С целью защиты от несанкционированного доступа на корпус весов, рядом с маркировочной табличкой, наносится знак поверки в виде наклейки. Схемы пломбировки весов приведены на рисунке 2.
Рисунок 2 - схема пломбировки весов
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой и/или наклейкой, расположенной на корпусе весов. Защитная пломба и/или наклейка ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и вскрытия корпуса весов. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов или может быть вызван через меню весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
4 Пример номера версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
не применяется |
не применяется |
1.ХХ |
не применяется |
не применяется |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения максимальной (Мах) и минимальной (Min) нагрузки,
действительной цены деления (d), поверочного деления (е), числа поверочных
делений (п), интервала взвешивания и пределов допускаемой погрешности при поверке в зависимости от Мах и режима работы модификации весов приведены
в таблице 2.
Таблица 2
|
Обозначение модификации |
Режим работы |
Нагрузка |
d=e, г |
Число повероч ных делений (п) |
Интервалы нагрузки (т), г |
Пределы допускаемой погрешности при поверке, г |
Класс точност и по ГОСТ OIML R76-1-2011 | |
|
Max, кг |
Min, г | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
V31[A][W]301[M] |
1 |
0,3 |
2 |
0,1 |
3000 |
От 2 до 50 включ. |
±0,05 |
III |
|
Св. 50 до 200 включ. |
±0,1 | |||||||
|
Св. 200 до 300 включ. |
±0,15 | |||||||
|
V22[A][W]E1501[T][M ] V41[A][W]E1501[T][M ] |
1 |
1,5 |
4 |
0,2 |
7500 |
От 4 до 100 включ. |
±0,1 |
III |
|
Св. 100 до 400 включ. |
±0,2 | |||||||
|
Св. 400 до 1500 включ. |
±0,3 | |||||||
|
2 |
10 |
0,5 |
3000 |
От 10 до 250 включ. |
±0,25 |
III | ||
|
Св. 250 до 1000 включ. |
±0,5 | |||||||
|
Св. 1000 до 1500 включ. |
±0,75 | |||||||
|
V71[A]1502[T][M] |
1 |
1,5 |
10 |
0,5 |
3000 |
От 10 до 250 включ. |
±0,25 |
III |
|
Св. 250 до 1000 включ. |
±0,5 | |||||||
|
Св. 1000 до 1500 включ. |
±0,75 | |||||||
|
V11[A][W]3[T][M] V22[A][W]E3[T][M] V41[A][W]E3[T][M] V71[A]3[T][M] V31[A][W]3[M] |
1 |
3 |
10 |
0,5 |
6000 |
От 10 до 250 включ. |
±0,25 |
III |
|
Св. 250 до 1000 включ. |
±0,5 | |||||||
|
Св. 1000 до 3000 включ. |
±0,75 | |||||||
|
2 |
20 |
1 |
3000 |
От 20 до 500 включ. |
±0,5 |
III | ||
|
Св. 500 до 2000 включ. |
± 1,0 | |||||||
|
Св. 2000 до 3000 включ. |
± 1,5 | |||||||
|
V11[A][W]6[T][M] V22[A][W]E6[T][M] V41[A][W]E6[T][M] V71[A]6[T][M] V31[A][W]6[M] |
1 |
6 |
20 |
1 |
6000 |
От 20 до 500 включ. |
±0,5 |
III |
|
Св. 500 до 2000 включ. |
± 1,0 | |||||||
|
Св. 2000 до 6000 включ. |
± 1,5 | |||||||
|
2 |
40 |
2 |
3000 А |
От 40 до 1000 включ. |
± 1 |
III | ||
|
Св. 1000 до 4000 включ. |
±2 | |||||||
|
Св. 4000 до 6000 включ. |
±3 | |||||||
|
VI 1[A][W]15[T][M] V22[A][W]E15[T][M] V41[A][W]E15[T][M] V71[A]15[T][M] |
1 |
15 |
40 |
2 |
7500 |
От 40 до 1000 включ. |
± 1 |
III |
|
Св. 1000 до 4000 включ. |
±2 | |||||||
|
Св. 4000 до 6000 включ. |
±3 | |||||||
|
2 |
100 |
5 |
3000 |
От 100 до 2500 включ. |
±2,5 |
III | ||
|
Св. 2500 до 10000 включ. |
±5 | |||||||
|
Св. 10000 до 15000 включ. |
±7,5 | |||||||
|
Vll[A][W]30[T][M] V22[A][W]E30[T][M] V41[A][W]E30[T][M] V71[A]30[T][M] |
1 |
30 |
100 |
5 |
6000 |
От 100 до 2500 включ. |
±2,5 |
III |
|
Св. 2500 до 10000 включ. |
±5 | |||||||
|
Св. 10000 до 30000 включ. |
±7,5 | |||||||
|
2 |
200 |
10 |
3000 |
От 200 до 5000 включ. |
±5 |
III | ||
|
Св. 5000 до 20000 включ. |
± 10 | |||||||
|
Св. 20000 до 30000 включ. |
± 15 | |||||||
Примечание - Максимально допустимые погрешности в период эксплуатации весов устанавливаются в два раза больше, чем при поверке.
Влияние устройства установки на нуль на результат взвешивания не более ±0,25е.
Показания на дисплее, г, не более.............................................................
Диапазон выборки массы тары (Т), % от Мах.........................................
Условия эксплуатации:
- диапазон рабочих температур, °C:...................................................от - 10 до + 40;
- относительная влажность воздуха, %, не более...... 85 при температуре 40 °C,
без конденсации влаги.
Электрическое питание:
- от сети переменного тока:
- напряжением, В ................................................................................от 187 до 242;
- частотой, Гц ..........................................................................................от 49 до 51;
- от аккумуляторной батареи, В
Время работы от полностью заряженной аккумуляторной батареи, ч, не более
Потребляемая мощность, В-A, не более
Средний срок службы, лет
Габаритные размеры и масса приведены в таблице 3.
Таблица 3
|
Обозначение модификации Весов Valor |
Габаритные размеры весов, не более, мм |
Масса весов, кг, не более |
|
V 1000 |
250 х 307 х 110 |
3,3 |
|
V2000 |
288 х 256 х 124 |
3,9 |
|
V3000 |
220 х 190x80 |
1,5 |
|
V4000 |
288 х 256 х 124 |
3,9 |
|
V7000 |
311 х327х 117 |
4,2 |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов или терминала. Типографским способом на титульный лист руководства по эксплуатации.
Комплектность
1. Весы (модификация по заказу) ... 1 шт.
2. Адаптер сетевого электропитания ... 1 шт.
3. Руководство по эксплуатации ...1экз
Нормативные документы
- ТР 2008/012/BY «Неавтоматические весоизмерительные приборы.
Основные требования».
- ГОСТ OIML R 76-1-2011 «Весы неавтоматического Метрологические и технические требования испытания».
- Техническая документация: «OHAUS Corporation» (США), «OHAUS Instruments (Shanghai) Со., Ltd», Китай, «Ohaus Instruments (Changzhou) Co., Ltd» Китай.
Поверка
Поверку осуществлять в соответствии с Приложением ДА ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки - гири класса точности Mi по ГОСТ OIML R 111-1-2009 «Гири классов точности El, Е2, Fl, F2, Ml, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования».
Поверка весов электронных Valor, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лицами, аккредитованными для её осуществления (межповерочный интервал не более 12 месяцев).
Заключение
Весы электронные Valor соответствуют требованиям:
- ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».
- ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».
- Технической документации: «OHAUS Corporation» (США), «OHAUS Instruments (Shanghai) Co., Ltd», Китай, «Ohaus Instruments (Changzhou) Co., Ltd» Китай.
