Весы электронные почтовые ВЭП
| Номер в ГРСИ РФ: | РБ 03 02 6183 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
|
Описание типа РБ 03 02 6183 17 [2017-10-30]
rb-03-02-6183-17_2017-10-30.pdf
|
Скачать |
Весы электронные почтовые ВЭП (далее - весы) предназначены для взвешивания почтовых отправлений при оказании услуг почтовой связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6183 17 |
| Наименование | Весы электронные почтовые ВЭП |
| Год регистрации | 2017 |
| Номер сертификата | 10854 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | Филиал "Завод ЭТАЛОН" БелГИСС, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Филиал "ЗАВОД ЭТАЛОН" БелГИСС
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6183 17 [2017-10-30]
rb-03-02-6183-17_2017-10-30.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные почтовые ВЭП (далее - весы) предназначены для взвешивания почтовых отправлений при оказании услуг почтовой связи.
Область применения - предприятия промышленности, почты, торговли.
Описание
Конструктивно весы состоят из грузоприемного, грузопередающего и весоизмерительного устройств. Весоизмерительное устройство содержит весоизмерительный тензокварцевый датчик модель ДС-6 (для весов с пределом взвешивания 6 килограмм) либо модель ДС-30 (для весов с пределом взвешивания 32 килограмма) производства ООО «Мера ТСП» Российская Федерация, устройство обработки результатов измерений генерируемых датчиком и терминал. Общий вид весов показан на рисунке 1.

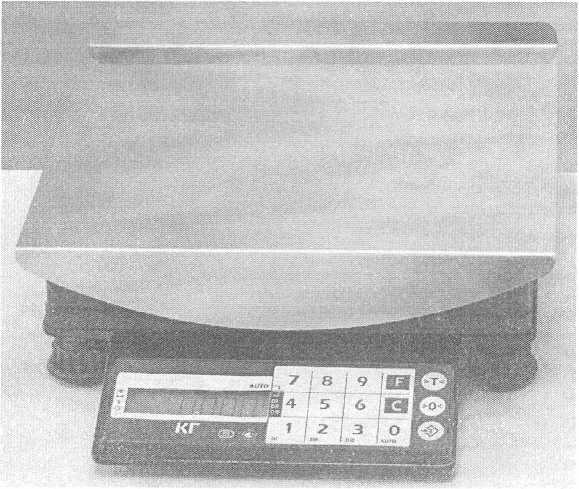

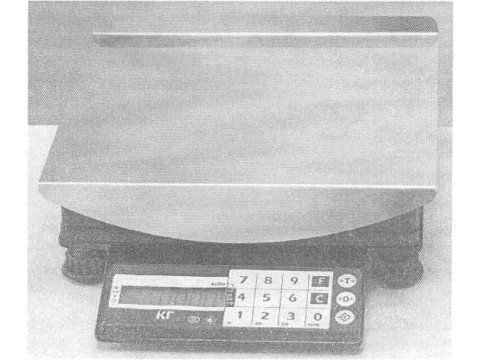

Рисунок 1 - Общий вид весов
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, амплитуда или частота которого изменяется пропорционально массе груза. Электрический сигнал поступает в устройство обработки результатов измерений. Результат измерения массы отображается на цифровом дисплее, входящим в состав терминала.
Весы относятся к весам многодиапазонным неавтоматического действия и выпускаются в 16-ти модификациях отличающихся максимальной нагрузкой, используемыми весоизмерительными датчиками, типом цифрового дисплея и клавиатурой управления весами. Обозначение модификаций - ВЭП-3/M-N-K-Z, где:
3 - количество диапазонов взвешивания;
М - принимает значение, 6 для весов с максимальной нагрузкой третьего диапазона равной 6 кг, или 32 кг, для весов с максимальной нагрузкой третьего диапазоне равной 32 кг;
N - принимает значение К для семейства весов с тензокварцевым весоизмерительным датчиком или Р для семейства весов с тензорезисторным весоизмерительным датчиком;
К-принимает значение ЖКИ для весов с жидкокристаллическим цифровым дисплеем или СД для весов со светодиодным цифровым дисплеем;
Z - принимает значение П для весов с 15-ти кнопочной клавиатурой или О для весов с трех кнопочной клавиатурой.
Весы имеют устройства, реализующие следующие функции:
- вывод на цифровой дисплей значений массы брутто, нетто, тары;
- выборки массы тары;
- установки по уровню;
- полуавтоматической установки нуля;
- первоначальной установки нуля;
- слежения за нулем.
Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным.

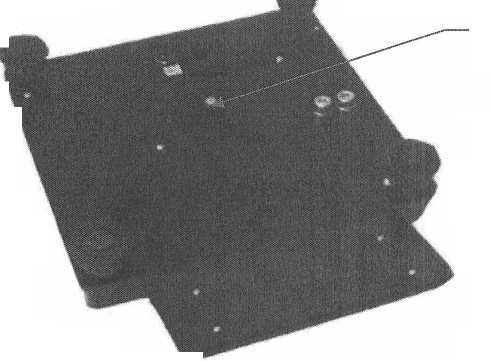

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней поверхности весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО не возможно без применения специализированного оборудования производителя.
Рисунок 2 - Место пломбировки от несанкционированного доступ^т^ Место пломбировки Х/Ш?
Оттиск знака поверки
Для документов,
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО весов
|
Модификация весов |
Номер версии (идентификационный номер) программного обеспечения |
|
ВЭП-3/6-Р-ЖКИ-О; ВЭП-3/32-Р-ЖКИ-О |
703Х* |
|
ВЭП-3/6-Р-ЖКИ-П; ВЭП-3/32-Р-ЖКИ-П |
701Х* |
|
ВЭП-3/6-Р-СД-О; ВЭП-3/32-Р-СД-О |
704Х* |
|
ВЭП-3/6-Р-СД-П; ВЭП-3/32-Р-СД-П |
702Х* |
|
ВЭП-3/6-К-ЖКИ-О; ВЭП-3/32-К-ЖКИ-О |
603Х* |
|
ВЭП-3/6-К-ЖКИ-П; ВЭП-3/32-К-ЖКИ-П |
601Х* |
|
ВЭП-3/6-К-СД-О; ВЭП-3/32-К-СД-О |
604Х* |
|
ВЭП-3/6-К-СД-П; ВЭП-3/32-К-СД-П |
602Х* |
X* - запрограммированный номер протокола обмена весов по интерфейсу с периферийными устройствами.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические
|
Наименование характеристик |
Значение характеристики для весов: | |
|
ВЭП-3/6 |
ВЭП-3/32 | |
|
1 |
2 |
3 |
|
Первый диапазон взвешивания | ||
|
Минимальная нагрузка Min^ г |
5 |
10 |
|
Максимальная нагрузка Maxi кг |
1,5 |
3,0 |
|
Поверочный интервал весов е? и действительная цена деления с/?, г |
1 |
2 |
|
Второй диапазон взвешивания | ||
|
Минимальная нагрузка Min2. г |
40 |
100 |
|
Максимальная нагрузка Мах2, кг |
3,0 |
6,0 |
|
Поверочный интервал весов е2 и действительная цена деления d2. г |
2 |
5 |
|
Третий диапазон взвешивания | ||
|
Минимальная нагрузка Мюз, г |
100 |
200 |
|
Максимальная нагрузка Мах3, кг |
6,0 |
32,0 |
|
Поверочный интервал весов ез и действительная цена деления d3. г |
5 |
10 |
|
Пределы допускаемой погрешности весов при поверке (в эксплуатации), е, для нагрузки т выраженной в поверочных интервалах весов е, Mini - пл < 500 500 < m < 2000 2000 < m < Maxi |
±0,5е,(1 е,) ±1ej(2ei) ±1,5ej(3ej) | |
|
Диапазон выборки массы тары, кг |
от 0 до 3,0 |
от 0 до 5,0 |
( № \ Государственный реестр I средств измерений \ \ Республики Беларусь I \ Для документов/
Окончание таблицы 2
|
1 |
2 |
3 |
|
Реагирование, выраженное в поверочных интервалах е/ |
1,4 е. | |
|
Диапазон первоначальной установки нуля, не более |
20 % от Мах3 | |
|
Диапазон установки нуля и слежения за нулем, не более |
4 % от Maxj | |
|
Диапазон рабочих температур, °C, от минус |
10 до плюс 40 | |
|
Габаритные размеры, мм, не более |
375x375x215 | |
|
Масса весов, кг, не более |
6 | |
|
Параметры электрического питания: - от сети переменного тока: - напряжение, В - частота, Гц - потребляемая мощность, ВА, не более - от встроенного источника постоянного тока: напряжение, В |
от 195,5 до 253 от 49 до 51 25 от 2,0 до 2,8 | |
|
Класс точности по ГОСТ OIML R76-1-2011 |
средний (III) | |
|
Класс защиты от поражения электрическим током ГОСТ 12.2.007.0-75 |
III | |
|
Средний срок службы, лет |
10 | |
|
Вероятность безотказной работы за 1000 ч |
0,92 | |
Знак утверждения типа
Знак утверждения типа наносится на табличку, закрепленную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
- весы электронные почтовые - 1 шт.;
- руководство по эксплуатации (РЭ) - 1 экз.;
- упаковка - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100219737.003-2016 «Весы электронные почтовые ВЭП. Технические условия».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требований. Испытания».
Заключение
Весы электронные почтовые ВЭП соответствуют требованиям ТУ BY 100219737.003-2016, ГОСТ OIML R 76-1-2011.
Весы электронные почтовые ВЭП соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии № BY/112 11.01. ТР020 002 05992, срок действия до 09.03.2022 включительно).
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения в сфере законодательной метрологии).
Для документов
Государственный реестр средств измерении Республики Беларусь
Научно-испытательный
центр БелГИМ.
г. Минск, Старовиленский тракт, 93,
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
