Весы электронные тензометрические ВТС
| Номер в ГРСИ РФ: | РБ 03 02 4601 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
Весы электронные тензометрические ВТС (далее - весы) предназначены для статического взвешивания различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4601 17 |
| Наименование | Весы электронные тензометрические ВТС |
| Год регистрации | 2017 |
| Номер сертификата | 10939 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | Филиал "ЗАВОД ЭТАЛОН" БелГИСС, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Филиал "ЗАВОД ЭТАЛОН" БелГИСС
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: МРБ МП. 2143-2011 (для весов, изготовленных до 28.02.2017); по ГОСТ OIML R 76-1-2011 (для весов, изготовленных после 28.02.2017). |
Поверители
Скачать
|
Описание типа РБ 03 02 4601 17 [2017-05-29]
rb-03-02-4601-17_2017-05-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4601 17 [2012-04-06]
rb-03-02-4601-17_2012-04-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4601 17 [2011-08-09]
rb-03-02-4601-17_2011-08-09.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные тензометрические ВТС (далее - весы) предназначены для статического взвешивания различных грузов.
Область применения - предприятия промышленности, сельского хозяйства, почты, торговли, общественного питания.
Описание
Принцип действия весов основан на преобразовании деформации чувствительного элемента возникающей под действием массы взвешиваемого груза, в аналоговый электрический сигнал, который преобразуется в цифровую форму. После программной обработки цифрового сигнала результат измерения отображается на дисплее.
Конструктивно весы состоят из грузоприемного и показывающего устройства. Грузоприемное устройство состоит из тензометрического датчика типа CZL-628, производства фирмы Hua Ian hai, Китай, модуля АЦП, опоры, основания, корпуса и кожуха. Показывающее устройство состоит из блока питания, платы контроллера с дисплеем.
Основные функциональные возможности весов:
- запоминание текущего значения как массы тары;
- обнуление показаний массы;
- суммирование значений взвешиваний.
Весы имеют последовательный интерфейс связи типа RS-232 для подключения к внешним устройствам. Версия встроенного программного обеспечения весов не ниже uer. 9.2. Программное обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.
Весы имеют следующие исполнения в зависимости от конструктивных особенностей: исполнение весов со стойкой (в обозначении наименования весов указывается буква С), исполнение весов с аккумуляторной обозначении наименования весов указывается буква А). //у
документов,

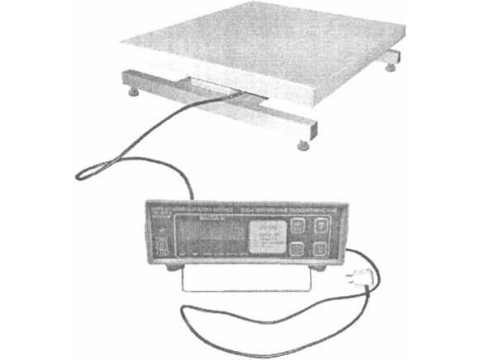

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов электронных тензометрических ВТС
Схема пломбировки весов от несанкционированного доступа, а также схема нанесения знака поверки (клейма-наклейки указана в приложении А).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики весов
|
Наименование параметра |
Значение для весов | ||
|
ВТС-60 |
ВТС-100/2 |
ВТС-200 | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III | ||
|
Максимальная нагрузка (Мах), кг |
60 |
100 |
200 |
|
Минимальная нагрузка (Min), кг |
0,20 |
0,40 |
1,00 |
|
Поверочный интервал весов (е), действительная цена деления (d), г, в интервале взвешивания F, кг: 0,20<F<30,00 30,00<F<60,00 0,40<F<60,00 60,00<F<100,00 1,00<F<150,00 150,00<F<200,00 |
10 20 |
20 50 |
50 100 |
|
Диапазон выборки массы тары, кг |
от Min до 0,2Мах | ||
|
Диапазон первоначальной установки на нуль, не более |
20 % от Мах | ||
|
Диапазон установки на нуль, не более |
4 % от Мах | ||
|
Время прогрева, мин, не более |
1 | ||
|
Zz л \ || (Государственный реестр] 1 II 1 средств измерений / / > 1\ \ Республики Беларусь / II V. \Для документов/ Zf | |||
з 5
Окончание таблицы 1
|
Наименование параметра |
Значение для весов | ||
|
ВТС-60 |
ВТС-100/2 |
ВТС-200 | |
|
Пределы допускаемой погрешности, г, в интервалах взвешивания F, при первичной поверке, кг: 0,20<F<5,00 5,00<F<20,00 20,00<F<30,00 30,00<F<40,00 40,00<F<60,00 0,40<F<10,00 10,00<F<40,00 40,00<F<60,00 60,00<F<100,00 1,00<F<25,00 25,00<F<100,00 100,00<F<150,00 150,00<F<200,00 |
±5 ±10 ±15 ±20 ±30 |
±10 ±20 ±30 ±50 |
±25 ±50 ±75 ±100 |
|
Время непрерывной работы, час, не более: Время непрерывной работы от встроенной аккумуляторной батареи, час, не менее |
16 20 | ||
|
Параметры электропитания весов: диапазон напряжения питания от сети переменного тока, В - номинальная частота сети переменного тока, Гц номинальное напряжение встроенной аккумуляторной батареи, В |
от 195,5 до 253 50 6,0 | ||
|
Потребляемая мощность, В А, не более |
20 | ||
|
Масса, кг, не более: - грузоприемного устройства; - показывающего устройства; - стойки |
16 2 2 | ||
|
Габаритные размеры мм, не более: - грузоприемного устройства; - показывающего устройства; - стойки |
455x455x150 210x175x70 125x50x800 | ||
|
Условия эксплуатации весов: - диапазон температуры окружающей среды, °C - относительная влажность, %, не более при температуре 25 °C |
от минус 10 до плюс 40 95 | ||
Примечание: Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
,сСта^
Государственный реесто! I с^ств измерений \ Республики Беларусь 1 \Цля документов/
Знак утверждения типа
Знак утверждения типа наносят типографским способом на лицевую панель весов с последующим ламинированием (согласно КД) и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Состав комплекта поставки весов
- весы
- стойка (для исполнения со стойкой)
- руководство по эксплуатации
- упаковка
1 шт.
1 шт.
1 шт.
1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные технические требования»;
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
ТУ BY 100056443.053-2011 «Весы электронные тензометрические ВТС. Технические условия».
Заключение
Весы электронные тензометрические ВТС соответствуют требованиям TP 2008/012/BY, ГОСТ OIML R 76-1-2011 и ТУ BY 100056443.053-2011.
Весы соответствуют требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 "О безопасности низковольтного оборудования" (Декларация соответствия № BY/112 11.01. ТР004 002 05993 от 16.03.2017, действительна до 09.03.2022).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
