Весы платформенные электронные ВП Квадро
| Номер в ГРСИ РФ: | РБ 03 02 6338 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО «Завод весоизмерительного оборудования» (ЗВО), г. Молодечно |
|
Описание типа РБ 03 02 6338 17 [2017-12-14]
rb-03-02-6338-17_2017-12-14.pdf
|
Скачать |
Весы платформенные электронные ВП Квадро (далее - весы) предназначены для определения массы грузов в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6338 17 |
| Наименование | Весы платформенные электронные ВП Квадро |
| Год регистрации | 2017 |
| Номер сертификата | 11201 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | ЗАО "Завод весоизмерительного оборудования", агрогородок Дубина Боярская Воложинского р-на Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Завод весоизмерительного оборудования"
Адрес: агрогородок Дубина Боярская Воложинского р-на Минской обл.
Контакты: (0176)730-911
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6338 17 [2017-12-14]
rb-03-02-6338-17_2017-12-14.pdf
|
Скачать |
Описание типа
Назначение
Весы платформенные электронные ВП Квадро (далее - весы) предназначены для определения массы грузов в режиме статического взвешивания.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства и торговли.
Описание
Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензометрические датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на показывающее устройство, которое производит преобразование сигналов от тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Основные функциональные возможности весов:
- запоминание текущего значения как массу тары;
- обнуление показаний;
- суммирование значений результатов взвешиваний.
Весы имеют последовательный интерфейс связи типа RS-232 для подключения к внешним устройствам. Версия встроенного программного обеспечения не ниже 3,4.
Конструктивно весы состоят из грузоприемного устройства, четырех тензодатчиков модели SQB (СЗ), выпускаемых фирмой "Keii electric со. Не.", Китай, и показывающего устройства ХК3118Т1В, выпускаемого фирмой "Keii electric со. Нс.", Китай. Весы снабжены указателем уровня для установки весов в горизонтальной
плоскости.
весы выпускают в трех
По исполнению грузоприемного устройства, исполнениях:
- А: напольные;
- В: низкопрофильные;
- С: специальные.
По материалу исполнения грузоприемного устройства, весы выпускаются в трех исполнениях:
- КК: полностью из конструкционной стали с лакокрасочным покрытием;
- КН: с верхней частью грузоприемного устройства из нержавеющей стали;
- НН: грузоприемное устройство из нержавеющей стали.
В зависимости от максимальной нагрузки (Мах), весы выпускаются в семи исполнениях:
- Квадро-600 с Мах=600 кг;
- Квадро-1000 с Мах=1000 кг;
- Квадро-1500 с Мах=1500 кг;
- Квадро-2000 с Мах=2000 кг;
- Квадро-3000 с Мах=3000 кг;
- Квадро-6000 с Мах=6000 кг;
- Квадро-10000 с Мах=10000 кг.

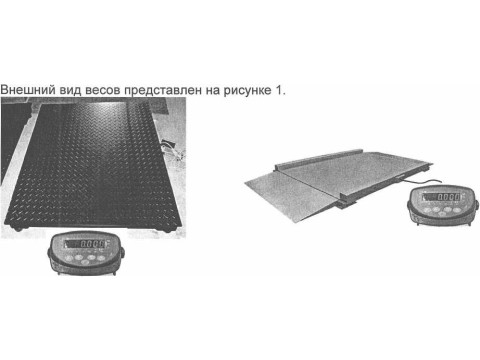

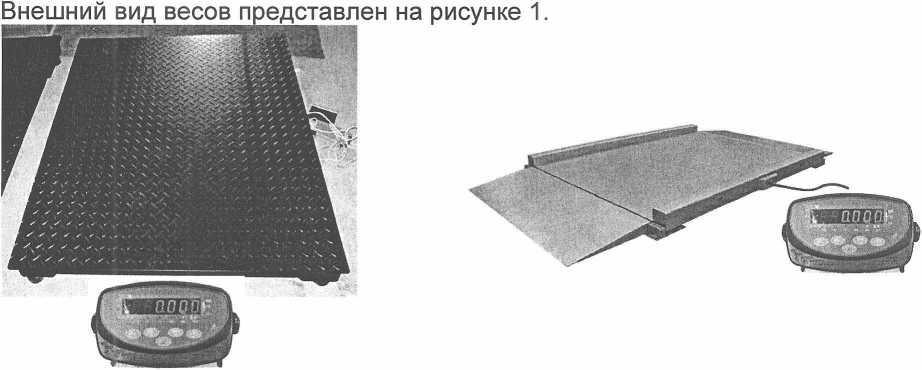

Рисунок 1 - Внешний вид весов платформенных электронных ВП
Схема пломбирования весов от несанкционированного доступа с указанием места нанесения знака поверки приведено в приложении А настоящего описания типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов приведены в таблицах 1, 2.
|
Наименование характеристики |
Значение для весов платформенных электронных ВП Квадро | ||||||
|
600 |
1000 |
1500 |
2000|3000 средний (II |
6000 | 10000 ) | |||
|
Класс точности весов по ГОСТ OIML R76-1-2011 | |||||||
|
Максимальная нагрузка Мах, кг |
600 |
1000 |
1500 |
2000 |
3000 |
6000 |
10000 |
|
Минимальная нагрузка Min, кг |
4 |
10 |
10 |
20 |
20 |
40 |
100 |
|
Пределы допускаемой погрешности при поверке, кг - от Min до 500е - свыше 500е до 2000е - свыше 2000е до Мах |
0,1 0,2 0,3 |
0,25 0,5 |
0,25 0,5 0,75 |
0,5 1,0 |
0,5 1,0 1,5 |
1,0 2,0 |
2,5 5,0 |
|
Действительная цена деления (d) поверочный интервал весов (е), кг |
0,2 |
0,5 |
0,5 |
1,0 |
1,0 |
2 |
5 |
|
Диапазон выборки массы тары |
от Min до Мах | ||||||
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 40 | ||||||
|
Время установления показаний, с, не более |
5 | ||||||
|
Время выход на установленный режим работы, мин, не более |
15 | ||||||
|
Степень защиты оболочки для показывающего устройства по ГОСТ 14254 |
IP42 | ||||||
|
Напряжение питания весов, В: - от сети с номинальной частотой 50 Гц; - от внутреннего источника питания |
от 195,5 до 253 6 | ||||||
|
Габаритные размеры грузоприемного устройства, мм, не более |
Приведены в таблице 2 | ||||||
|
Масса грузоприемного устройства, кг, не более | |||||||
Примечание: пределы допускаемой погрешности при эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
2-
весов
и масса
|
Габаритные размеры 1_хВ, мм, не более, и масса т, кг не более, грузоприемного устройства для весов платформенных электронных ВП Квадро, с максимальной нагрузкой Мах | |||||||||||||
|
Мах=600 кг |
Мах=1000 кг |
Мах=1500 кг |
Мах=200 |
0 кг |
Мах=3000 кг |
Мах=6000 кг |
Мах= 10000 |
кг | |||||
|
1_хВ, мм 400x600 |
ГП, КГ 65 |
1_хВ, мм 400x600 |
гл, кг 65 |
1_хВ, мм 600x800 |
т, кг 75 |
1_хВ, мм ^000x1000 |
т, кг 100 |
1_хВ, мм 1000x1500 |
т, кг 150 |
1_хВ, мм 1250x1500 |
т, кг 300 |
1_хВ, мм 1500x2000 |
т, кг 500 |
|
500x500 |
65 |
500x500 |
65 |
800x800 |
80 |
1000x1250 |
125 |
1000x2000 |
200 |
1250x2000 |
300 |
1500x2500 |
500 |
|
500x800 |
70 |
500x800 |
70 |
1000x1000 |
100 |
1000x1500 |
150 |
1250x1250 |
150 |
1250x2500 |
300 |
1500x3000 |
500 |
|
600x600 |
70 |
600x600 |
70 |
1000x1250 |
125 |
1000x2000 |
200 |
1250x1500 |
300 |
1500x1500 |
300 |
2000x2000 |
500 |
|
600x800 |
80 |
600x800 |
80 |
1000x1500 |
150 |
1250x1250 |
150 |
1250x2000 |
300 |
1500x2000 |
500 |
2000x2500 |
650 |
|
800x800 |
80 |
800x800 |
80 |
1000x2000 |
200 |
1250x1500 |
300 |
1250x2500 |
300 |
1500x2500 |
500 |
2000x3000 |
700 |
|
1000x1000 |
100 |
1000x1000 |
100 |
1250x1250 |
150 |
1250x2000 |
300 |
1500x1500 |
300 |
1500x3000 |
500 |
2000x3500 |
800 |
|
1000x1250 |
125 |
1000x1250 |
125 |
1250x1500 |
300 |
1250x2500 |
300 |
1500x2000 |
500 |
2000x2000 |
500 |
2000x4000 |
1000 |
|
1000x1500 |
150 |
1000x1500 |
150 |
1250x2000 |
300 |
1500x1500 |
300 |
1500x2500 |
500 |
2000x2500 |
650 |
2500x2500 |
1000 |
|
1000x2000 |
115 |
1000x2000 |
200 |
1250x2500 |
300 |
1500x2000 |
500 |
1500x3000 |
500 |
2000x3000 |
700 |
2500x3000 |
1200 |
|
1250x1250 |
115 |
1250x1250 |
150 |
1500x1500 |
300 |
1500x2500 |
500 |
2000x2000 |
500 |
2000x3500 |
800 |
2500x3500 |
1200 |
|
- |
- |
1250x1500 |
300 |
1500x2000 |
500 |
1500x3000 |
500 |
2000x2500 |
650 |
2000x4000 |
1000 |
2500x4000 |
1500 |
|
- |
- |
1250x2000 |
300 |
1500x2500 |
500 |
2000x2000 |
500 |
2000x3000 |
700 |
2500x2500 |
1000 |
2500x4500 |
1500 |
|
- |
1250x2500 |
300 |
1500x3000 |
500 |
2000x2500 |
650 |
2000x3500 |
800 |
2500x3000 |
1200 |
3000x3000 |
1500 | |
|
- |
- |
1500x1500 |
300 |
2000x2000 |
500 |
2000x3000 |
700 |
2000x4000 |
1000 |
2500x3500 |
1200 |
3000x4000 |
1700 |
|
- |
- |
1500x2000 |
500 |
2000x2500 |
650 |
2000x3500 |
800 |
2500x2500 |
1000 |
2500x4000 |
1500 |
3000x5000 |
1800 |
|
- |
- |
1500x2500 |
500 |
2000x3000 |
700 |
2000x4000 |
1000 |
2500x3000 |
1200 |
2500x4500 |
1500 |
3000x6000 |
2000 |
|
- |
- |
1500x3000 |
500 |
2000x3500 |
800 |
2500x2500 |
1000 |
2500x3500 |
1200 |
3000x3000 |
1500 |
4000x6000 |
2500 |
|
- |
- |
2000x2000 |
500 |
2000x4000 |
1000 |
2500x3000 |
1200 |
2500x4000 |
1500 |
3000x4000 |
1700 |
- |
- |
|
- |
- |
2000x2500 |
650 |
2500x2500 |
1000 |
2500x3500 |
1200 |
2500x4500 |
1500 |
3000x5000 |
1800 |
- |
- |
|
- |
- |
2000x3000 |
700 |
2500x3000 |
1200 |
2500x4000 |
1500 |
3000x3000 |
1500 |
3000x6000 |
2000 |
- |
- |
|
- |
- |
2000x3500 |
800 |
2500x3500 |
1200 |
2500x4500 |
1500 |
3000x4000 |
1700 |
4000x6000 |
2500 |
- |
- |
|
- |
- |
2000x4000 |
1000 |
2500x4000 |
1500 |
3000x3000 |
1500 |
3000x5000 |
1800 |
- |
- |
- |
- |
|
- |
- |
- |
- |
2500x4500 |
1500 |
3000x4000 |
1700 |
3000x6000 |
2000 |
- |
- |
- |
- |
|
- |
- |
- |
- |
3000x3000 |
1500 |
3000x5000 |
1800 |
4000x6000 |
2500 |
- |
- |
- |
- |
|
- |
- |
- |
3000x4000 |
1700 |
3000x6000 |
2000 |
- |
- |
- |
- |
- |
- | |
|
\о\“ |
- |
- |
- |
3000x5000 |
1800 |
4000x6000 |
2500 |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
3000x6000 |
2000 |
- |
- |
- |
- |
- |
- |
- |
- | |
|
J х!! |
- |
- |
- |
4000x6000 |
2500 |
- |
- |
- |
- |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом типографской печати, а также на лицевую панель показывающего устройства и на коммутационной коробке закрепленной на грузоприемном устройстве.
Комплектность
В комплект поставки весов входит:
Грузоприемное устройство в сборе с тензометрическими датчиками, и кабелем
Показывающее устройство 1 шт.
Адаптер сетевой 1 шт.
Руководство по эксплуатации 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 691357099.001-2017 «Весы платформенные электронные ВП Квадро».
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Заключение
Весы платформенные электронные ВП Квадро соответствуют требованиям ТУ BY 691357099.001-2017, технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии № BY/112 11.01. ТР004 014 01142 действительна по 25.07.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
