Весы платформенные электронные для взвешивания животных Ферма
| Номер в ГРСИ РФ: | РБ 03 02 6339 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ЗАО «Завод весоизмерительного оборудования» (ЗВО), г. Молодечно |
|
Описание типа РБ 03 02 6339 17 [2017-12-14]
rb-03-02-6339-17_2017-12-14.pdf
|
Скачать |
Весы платформенные электронные для взвешивания животных Ферма (далее - весы) предназначены для определения массы животных в режиме статического взвешивания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6339 17 |
| Наименование | Весы платформенные электронные для взвешивания животных Ферма |
| Год регистрации | 2017 |
| Номер сертификата | 11202 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | ЗАО "Завод весоизмерительного оборудования", агрогородок Дубина Боярская Воложинского р-на Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Завод весоизмерительного оборудования"
Адрес: агрогородок Дубина Боярская Воложинского р-на Минской обл.
Контакты: (0176)730-911
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6339 17 [2017-12-14]
rb-03-02-6339-17_2017-12-14.pdf
|
Скачать |
Описание типа
Назначение
Весы платформенные электронные для взвешивания животных Ферма (далее - весы) предназначены для определения массы животных в режиме статического взвешивания.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства и торговли.
Описание
Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензометрические датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на показывающее устройство, которое производит преобразование сигналов от тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.
Основные функциональные возможности весов:
- запоминание текущего значения как массу тары;
- обнуление показаний;
- суммирование значений результатов взвешиваний;
- функция взвешивания груза с нестабильной массой.
По способу установки на месте эксплуатации, весы выпускают в двух исполнениях:
- М: мобильные;
- С: стационарные.
В зависимости от максимальной нагрузки (Мах), весы выпускаются в шести исполнениях:
- Ферма-500 с Мах=500 кг;
- Ферма-1000 с Мах=1000 кг;
- Ферма-2000 с Мах=2000 кг;
- Ферма-3000 с Мах=3000 кг;
- Ферма-5000 с Мах=5000 кг;
- Ферма-10000 с Мах=10000 кг.
Весы имеют последовательный интерфейс связи типа RS-232 для подключения к внешним устройствам. Версия встроенного программного обеспечения не ниже 0.0.2 (показывающее устройство KL-5T) не ниже 3.4 (показывающее устройство ХК3118Т1 В).
Конструктивно весы состоят из грузоприемного устройства, четырех тензодатчиков модели SQB (СЗ), выпускаемых фирмой "Keii electric со. Не.", Китай, и показывающего устройства ХК3118Т1В, KL-5T, выпускаемого фирмой "Keii electric со. Нс.", Китай. Весы снабжены указателем уровня для установки весов в горизонтальной плоскости.

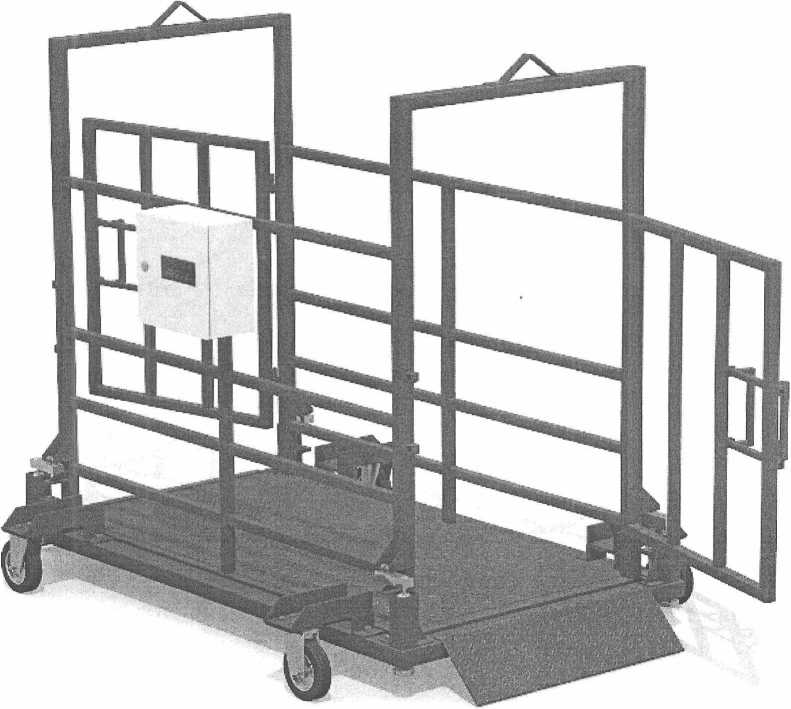

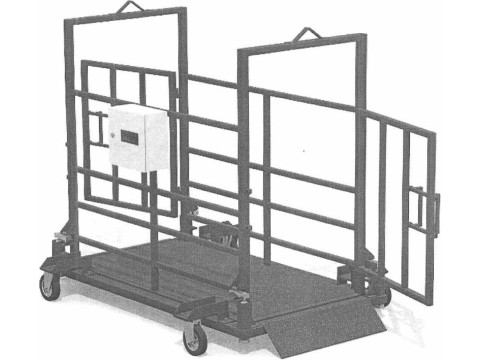

Внешний вид весов представлен на рисунке 1.
Рисунок 1 - Внешний вид весов платформенных электронных для взвешивания животных Ферма
Схема пломбирования весов от несанкционированного доступа с указанием места нанесения знака поверки приведено в приложении А настоящего описания типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов приведены в таблицах 1, 2, 3.
|
Наименование характеристики |
Значение для весов Ферма- | |||||
|
500 |
1000 |
2000 |
3000 |
5000 |
10000 | |
|
Класс точности весов по ГОСТ OIML R76-1-2011 |
средний (III) | |||||
|
Максимальная нагрузка Мах, кг |
500 |
1000 |
2000 |
3000 |
5000 |
10000 |
|
Минимальная нагрузка Min, кг |
4 |
10 |
20 |
20 |
40 |
100 |
|
Действительная цена деления (d) поверочный интервал весов (е), кг |
0,2 |
0,5 |
1,0 |
1,0 |
2,0 |
5,0 |
|
Пределы допускаемой погрешности при поверке, кг - от Min до 500е - свыше 500е до 2000е - свыше 2000е до Мах |
0,1 0,2 0,3 |
0,25 0,5 |
0,5 1,0 |
0,5 1,0 1,5 |
1,0 2,0 3,0 |
2,5 5,0 |
|
Диапазон выборки массы тары, % |
от Min до Мах | |||||
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 40 | |||||
|
Время установления показаний, с, не более |
5 | |||||
|
Время выход на установленный режим работы, мин, не более |
10 | |||||
|
Потребляемая мощность, ВА, не более |
10 | |||||
|
Степень защиты оболочки по ГОСТ 14254 для показывающего устройства |
IP42 | |||||
|
Напряжение питания весов, В: - от сети с номинальной частотой 50 Гц; - от внутреннего источника питания |
от 195,5 до 253 6 | |||||
|
Габаритные размеры грузоприемного устройства, мм, не более |
Приведены в таблице 2 | |||||
|
Масса грузоприемного устройства, кг, не более | ||||||
Примечание: пределы допускаемой погрешности при эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке
Лист 3 из 7
Таблица 2 - Габаритные размеры и масса грузоприемного устройства весов
Габаритные размеры LxBxH, мм, не более, и масса т, кг не более, грузоприемного устройства для весов платформенных электронных для взвешивания животных Ферма, с максимальной нагрузкой
|
Мах=500 кг |
Мах=1000 кг |
Мах=2000 кг |
Мах=3000 кг |
Мах=5000 кг |
Мах=10000 кг | ||||||
|
LxBxH, мм |
т, кг |
LxBxH, мм |
т, кг |
LxBxH, мм |
1500 |з Э |
LxBxH, мм |
т, кг |
LxBxH, мм |
т, кг о о О |
LxBxH, мм |
т, кг |
|
1000x500x1800 |
009 |
1600x800x1250 |
о о О V |
2000x1000x1800 |
2500x2000x1800 |
о о о со |
3000x2000x1800 |
4000x2500x1800 |
о о о ю | ||
|
1000x500x1250 |
1600x800x1800 |
2000x1000x1250 |
2500x2000x1250 |
3000x2000x1250 |
4000x2500x1250 | ||||||
|
1600x800x1800 |
2000x1000x1800 |
2200x1100x1800 |
3000x2000x1800 |
4000x2500x1800 |
5000x3000x1800 | ||||||
|
1600x800x1250 |
2000x1000x1250 |
2200x1100x1250 |
3000x2000x1250 |
4000x2500x1250 |
5000x3000x1250 | ||||||
|
2000x1000x1800 |
2200x1100x1800 |
2200x1600x1800 |
4000x2500x1800 |
5000x3000x1800 |
6000x3000x1800 | ||||||
|
2000x1000x1250 |
2200x1100x1250 |
2200x1600x1250 |
4000x2500x1250 |
5000x3000x1250 |
6000x3000x1250 | ||||||
|
2200x1600x1800 |
2500x2000x1800 |
5000x3000x1800 |
6000x3000x1800 | ||||||||
|
2200x1600x1250 |
2500x2000x1250 |
5000x3000x1250 |
6000x3000x1250 | ||||||||
|
2500x2000x1800 |
3000x2000x1800 |
6000x3000x1800 | |||||||||
|
2500x2000x1250 |
3000x2000x1250 |
6000x3000x1250 | |||||||||
|
3000x2000x1800 |
4000x2500x1800 | ||||||||||
|
3000x2000x1250 |
4000x2500x1250 | ||||||||||
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом типографской печати, а также на коммутационной коробке, закрепленной на грузоприемном устройстве и на лицевую панель показывающего устройства.
Комплектность
В комплект поставки весов входит:
Грузоприемное устройство в сборе с тензометрическими датчиками, и кабелем
Показывающее устройство 1
Адаптер сетевой 1
Руководство по эксплуатации 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 691357099.002-2017 «Весы платформенные электронные для взвешивания животных Ферма».
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Заключение
Весы платформенные электронные для взвешивания животных Ферма соответствуют требованиям ТУ BY 691357099.002-2017, технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствии № BY/112 11.01. ТР004 014 01143 от 26.07.2017 действительна по 25.07.2022).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
