Весы автомобильные SCALEX (далее - весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов и автопоездов из них.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 6347 17
Наименование	Весы автомобильные SCALEX
Год регистрации	2017
Номер сертификата	11210
Дата регистрации	2017-07-27
Срок действия	2022-07-27
Получатель сертификата	фирма "Tamtron Systems Oy", Финляндия (FI)

Производитель / Заявитель

фирма "Tamtron Systems Oy"

Адрес: Kaarmesaarentie 3 В, P.O. Box 8 FIN-02171 Espoo

Контакты: 09-4130 0400 / 09-452 3104

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ OIML R76-1-2011.

Поверители

Скачать

Описание типа РБ 03 02 6347 17 [2017-09-26]

rb-03-02-6347-17_2017-09-26.pdf

Скачать

Описание типа

Назначение Описание Комплектность Заключение

Назначение

Область применения - промышленные, сельскохозяйственные, транспортные предприятия и т.п.

Описание

Весы выпускают следующих исполнений: «SCALEX 1000 Truck Scale» и «SCALEX 1001 Truck Scale».

Весы состоят из грузоприемного устройства, весоизмерительных датчиков, вторичного преобразователя «Scalex 1750», клавиатуры, принтера, а также соединительных кабелей.

Грузоприемное устройство, включает в себя от одного до четырех модулей (платформ), каждый из которых опирается на весоизмерительные датчики типа RC-3, SB-2 производства фирмы «Flintec GmbH» (Федеративная Республика Германия). Нагрузка, прикладываемая к датчикам, преобразуется в пропорциональный аналоговый электрический сигнал, обрабатываемый вторичным преобразователем. Процессор обрабатывает результаты измерений массы, вычисляет значение массы НЕТТО, а также позволяет вводить и обрабатывать информацию о грузах.

грузоприемных устройств отличаются габаритными р конструктивными материалами (железо-бетонные для

Платформы применяемыми

|Г,Д дщум»11™

реестр измерение

«Scalex 1001», стальные для исполнения «Scalex 1000»).

В весах применяется вторичный преобразователь «Scalex 1750», являющийся неотъемлемой частью весов. К вторичному преобразователю возможно подключение дополнительных устройств индикации, аппаратуры автоматической индикации автомобилей и их элементов (прицепов, полуприцепов), периферийного оборудования, а также устройств управления различными исполнительными механизмами.

Управление весами и процессом взвешивания может осуществляться с помощью персонального компьютера (далее - ПК) с установленной операционной системой Windows. Вторичный преобразователь имеет порты RS-232, RS-485, а также Ethernet с возможность передачи данных на скорости от 300 до 115200 бод.

Весоизмерительные датчики, соединительные коробки весоизмерительных датчиков, уплотнители ввода-вывода кабельной линии могут иметь взрывозащищенное исполнение.

Программное обеспечение «Scalex PRO» позволяет осуществлять функции взвешивания, обработку, распечатку, передачу данных, ведение баз данных автомобилей, грузов, транспортных компаний и др.

Идентификационные данные программного обеспечения (ПО) весов, приведены в таблице 1.

Таблица 1

Наименование ПО	Номер версии ПО
«Scalex PRO»	v. 01.01.ххх*
Примечание - *обозначение «ххх» отображаемое в номере версии ПО индивидуально для каждого изготавливаемого изделия.

Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

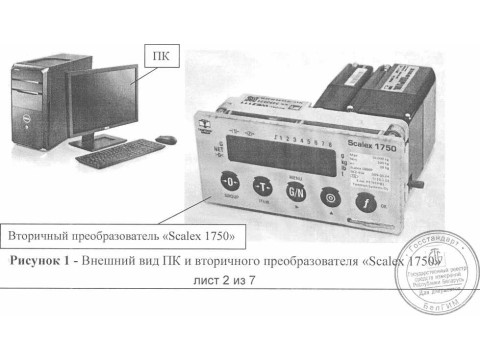

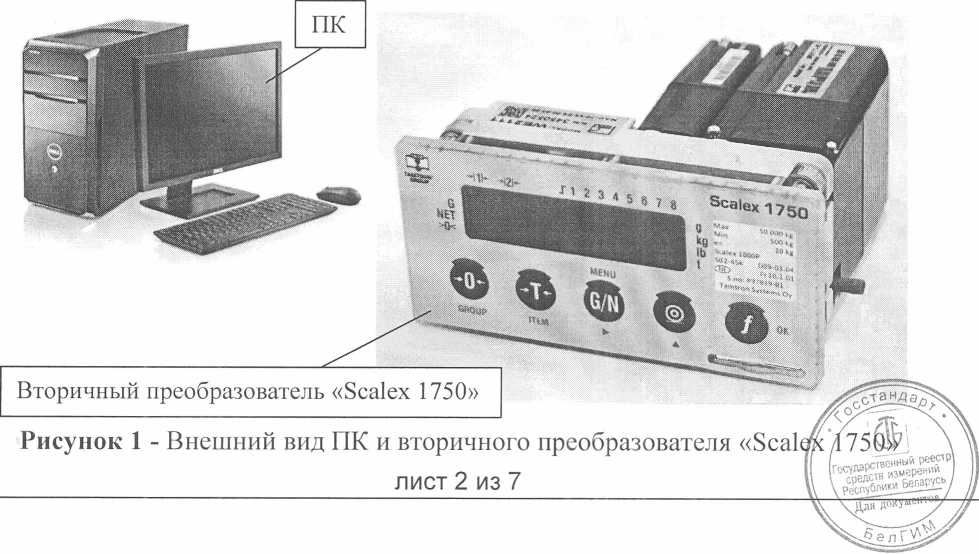

Внешний вид ПК и вторичного преобразователя «Scalex 1750» приведен на рисунке 1.

Описание типа средства измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Максимальная нагрузка (Мах), действительная цена деления шкалы (d), поверочный интервал весов (е), количество модулей (платформ), количество весоизмерительных датчиков, габаритные размеры (длина и ширина) грузоприемного устройства приведены в таблице 2. Таблица 2
Мах, т	е = d, кг	Количество модулей (платформ)	Количество весоизмерительных датчиков	Длина грузоприемного устройства, м	Ширина грузоприемного устройства, м
10	5	1	4	4; 6; 8; 10	3;4; 5; 6
30	10	1 2	4 6	6; 8; 10; 12 10; 12; 16; 18	3;4; 5; 6 3; 4; 5; 6
40	20	1 2 2 3	4 8 6 8	6; 8; 10; 12; 13 12; 16; 18; 20; 24; 26 12; 16; 18 12; 21; 24;26	3;4; 5; 6 3; 4; 5; 6 3;4; 5; 6 3;4;5;6
60	20	1 2 2 3 4	4 8 6 8 10	6; 8; 10; 12; 13 12; 16; 18; 20; 24; 26 12; 16; 18 18; 21; 24 24	3;4;5;6 3;4;5;6 3; 4; 5; 6 3;4; 5; 6 3; 4; 5; 6
80	50	1 2 2 3 4	4 8 6 8 10	6; 8; 10; 12; 13 12; 16; 18; 20; 24; 26 12; 16;18 18; 21; 24 24	3; 4; 5; 6 3; 4; 5; 6 3; 4; 5; 6 3;4; 5; 6 3;4;5;6
100	50	1 2 2 3 4	4 8 6 8 10	6; 8; 10; 12; 13 12; 16; 18; 20; 24; 26 12; 16; 18 18; 21; 24 24	3; 4; 5; 6 3;4;5;6 3;4; 5; 6 3; 4; 5; 6 3; 4; 5; 6
150	50	1 2 2 3 4	4 8 6 8 10	5; 6; 7; 8; 9; 10; 12; 13 12; 16; 18; 20; 24; 26 8; 10; 12; 14; 16 18; 21; 24; 26 20; 24; 28	3; 4; 5; 6; 7; 8 3;4;5;6; 7; 8 3; 4; 5; 6; 7; 8 3;4; 5; 6; 7; 8 3; 4; 5; 6; 7; 8
200	100	1 2 3 4	4 6 8 10	5; 6; 7; 8; 9; 10; 12; 13 12; 16; 18; 20; 24; 26 8; 10; 12; 14; 16 18; 21; 24; 26	3; 4; 5; 6; 7; 8 3; 4; 5; 6; 7; 8 3; 4; 5; 6; 7; 8 3; 4; 5; 6; 7; 8
Минимальная нагрузка (Min) весов Класс точности весов по ГОСТ OIML R 76-1-2011 лист 4 из 7					20 е; W > i V\ V /J

Пределы допускаемой погр Таблица 3	Описание типа средства измерений ешности весов приведены в таблице 3.
Интервалы взвешивания, в поверочных интервалах весов (е)	Пределы допускаемой погрешности при поверке
0 < ш < 500	± 0,5 е
500 <ш <2000	± 1,0 е
2000 <ш< 10000	± 1,5 е
Диапазон рабочих температ - для грузоприемного ус - для вторичного npeo6f Параметры электропитания - напряжение питания и - частота переменного т - потребляемая мощносз Степень защиты оболо1 преобразователя, по ГОСТ 1425 - со стороны лицевой па - с тыльной стороны Степень защиты оболочки ных датчиков, по ГОСТ 14254-2 Средний срок службы, лет, ЗНАК УТВЕРЖДЕНИЯ TL Знак утверждения типа и лист эксплуатационной докумс Комплектность Стандартный комплект пос - весы автомобильные S - руководство по эксплу - CD-диск с программнь - Комплект ЗИП ТЕХНИЧЕСКИЕ НОРМАТ Техническая документаци Республика.	ур: :тройства от минус 30 °C до плюс 40 °C; )азователя от минус 10 °C до плюс 40 °C. еременного тока от 100 до 240 В; ока от 50 до 60 Гц; ъ, не более 10В-А. ши вторичного 4-2015 нели IP66; IP20. весоизмеритель- >015 IP68. не менее 20. 1ПА аносится типографским способом на титульный щтации. тавки включает: САГЕХ 1 шт.; атации 1 экз.; IM обеспечением «ScalexPRO» 1 шт.; 1 компл. ИВНО-ПРАВОВЫЕ АКТЫ я фирмы «Tamtron Systems Оу», Финляндская f '/Z 3 г- il \|Гсгударстаег!Ьъ<й реестр] I лист 5 из 7 1 < и * / \\ \ Беларусь / //

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Общие технические требования. Испытания».

ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования» - национальный технический регламент Республики Беларусь.

Технические регламенты Евразийского экономического союза:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Заключение

Весы автомобильные SCALEX соответствуют требованиям технической документации фирмы «Tamtron Systems Оу» (Финляндская Республика) и требованиям технических регламентов ТР ТС 004/2011, ТР ТС 020/2011 и ТР 2008/012/BY.

Межповерочный интервал не более 12 месяцев (для весов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

РУП «Витебский центр стандартизации метрологии и сертификации»

Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20

тел.: +375 (212) 42-68-04

Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
