Весы крановые PCS и SCS PLUS
| Номер в ГРСИ РФ: | РБ 03 02 6368 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Tamtron Oy", Финляндия |
|
Описание типа РБ 03 02 6368 17 [2018-01-16]
rb-03-02-6368-17_2018-01-16.pdf
|
Скачать |
Весы крановые PCS и SCS PLUS (далее - весы) предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6368 17 |
| Наименование | Весы крановые PCS и SCS PLUS |
| Год регистрации | 2017 |
| Номер сертификата | 11263 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | фирма "Tamtron Oy", Финляндия (FI) |
Производитель / Заявитель
фирма "Tamtron Oy"
Адрес: Р.О.Воx 15, FIN-33561, Tampere, Finland
Контакты: +358-3-363 6633 // +358-3-363 5181 // weighing@tamtron.fi // http:/www.tamtron.fi
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6368 17 [2018-01-16]
rb-03-02-6368-17_2018-01-16.pdf
|
Скачать |
Описание типа
Назначение
Весы крановые PCS и SCS PLUS (далее - весы) предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств.
Область применения - предприятия различных отраслей промышленности (металлургия, машиностроение, автомобилестроение и др.), сельского хозяйства и транспорта и т.п.
Описание
Принцип действия весов заключается в преобразовании нагрузки, прикладываемой к крюку (серьге) грузоприемного устройства весов, в аналоговый электрический сигнал посредством тензорезистивного весоизмерительного датчика (далее - датчика). Аналоговый сигнал преобразуется электронным блоком в цифровой, соответствующий измеряемой массе. Значение массы отображается на светодиодном или жидкокристаллическом индикаторе весов. Управление весами осуществляется с помощью инфракрасного пульта и (или) пульта дистанционного управления (радиопульта DR10) с графическим жидкокристаллическим индикатором (далее - ЖК-индикатор) и клавиатурой.
Радиопульт DR10 также оснащен энергонезависимой памятью на 1800 взвешиваний и USB-портом для подзарядки и загрузки данных на персональный компьютер. Передача данных по радиоканалу осуществляется в от 433,23 до 434,35 МГц.
Весы изготавливают следующих модификаций: PCS и SCS PLUS. Модификацию весов PCS выпускают в исполнениях PCS2 (со светодиодным индикатором) и PCS3 (с ЖК-индикатором), SCS PLUS оснащаются только светодиодным индикатором.
В весах используется один из трех типов связи с персональным компьютером: Bluetooth (беспроводная персональная сеть), wireless LAN (беспроводная локальная сеть), радиоканал. Подключение к персональному компьютеру при передаче данных по радиоканалу осуществляется с помощью радиомодема TRL10.
Питание весов осуществляется от аккумуляторной батареи.
В весах предусмотрена защита от перегрузки по массе, а также индикация степени заряда аккумуляторной батареи.
Время непрерывной работы, без внешнего источника питания:
- модификации PCS, не более 200 ч;
- модификации SCS PLUS, не более 100 ч;
- пульта дистанционного управления DR10, не более 65 ч.
Идентификационные данные программного обеспечения (ПО) весов, приведены в таблице 1.
Таблица 1
|
Модификация |
Номер версии ПО |
|
PCS |
Pl 100 |
|
SCS PLUS |
R85par |
|
SCS PLUS + пульт DR10 |
easy27 |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к Описанию типа.

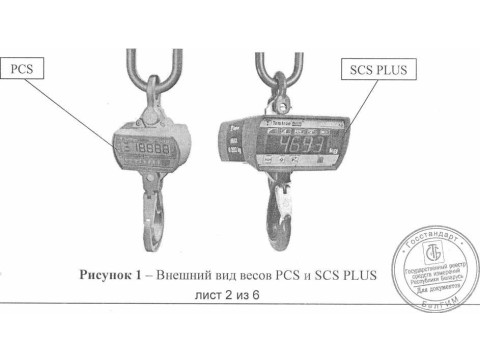

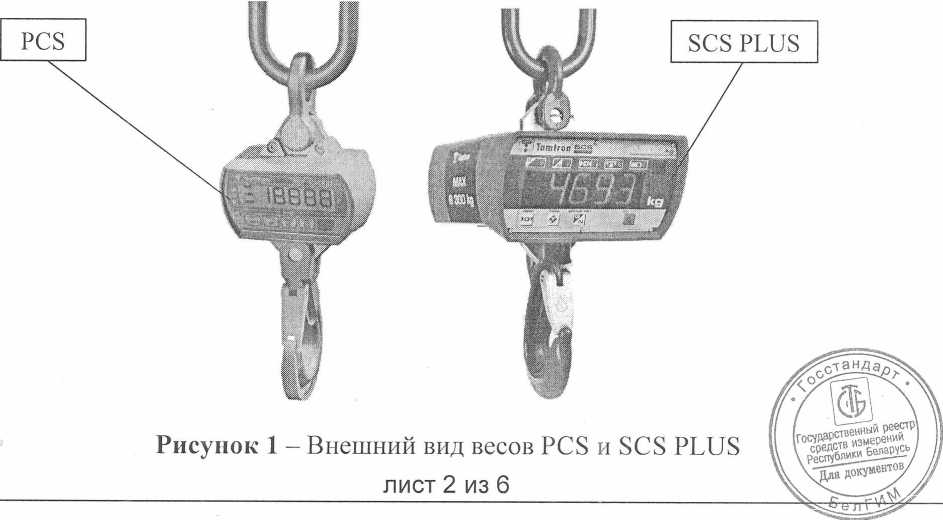

Внешний вид весов приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности, минимальная нагрузка, диапазон рабочих температур, параметры источника питания, степень защиты оболочки приведены в таблице 2.
Таблица 2
|
Характеристики |
Модификация весов | |
|
PCS |
SCS PLUS | |
|
Класс точности по ГОСТ OIMLR 76-1-2011 |
средний | |
|
Минимальная нагрузка (Min) |
20 е | |
|
Диапазон рабочих температур, °C |
от минус 20 до плюс 50 | |
|
Параметры питания (от сети напряжения постоянного тока), В |
6В |
12 В |
|
Степень защиты оболочки |
IP65 | |
Максимальная нагрузка (Мах), действительная цена деления (d), поверочный интервал весов (е), габаритные размеры и масса весов SCS PLUS приведены в таблице 3.
Таблица 3
|
Исполнение |
Max, кг |
e и d, кг (e = d) |
Габаритные размеры, Д x Ш x В, мм, не более |
Масса, кг, не более |
|
SCS PLUS-032 |
3200 |
1 |
400 х 324 х 746* |
27 |
|
SCS PLUS-063 |
6300 |
1 |
400 x326 x757* |
34 |
|
SCS PLUS-100 |
10000 |
2 |
400 х 324 х 900* |
45 |
|
SCS PLUS-200 |
20000 |
5 |
400 х 324 х 734* |
32** |
|
SCS PLUS-320 |
32000 |
10 |
400 x324 x 813* |
40* * |
|
SCS PLUS-500 |
50000 |
20 |
400х324 х1009* |
48** |
Примечания:
* - высота (В) весов указана с учетом соединителей (кольца и серьги) из комплекта поставки;
* * - масса весов указана без учета соединителей.
Максимальная нагрузка (Мах), действительная цена деления (шкалы) (d), поверочный интервал весов (е), габаритные размеры и масса весов PCS приведены в таблице 4.
Таблица 4
|
Модификация |
Мах, кг |
е и d, кг (e = d) |
Габаритные размеры, Д х III х В, мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 | |
|
PCS-005 |
500 |
од |
200 х 181 х461* | |
|
PCS-020 |
2000 |
0,5 лис |
200 х 181 х461* г 3 из 6 |
II V \^Гдаку>1евто7 у |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
|
PCS-032 |
3200 |
0,5 |
200 х 181 х517* |
9,5** |
|
PCS-063 |
6300 |
1 |
200 х 181 х591* |
11,3** |
|
PCS-080 |
8000 |
2 |
200 х 181 х 654* |
15** |
|
PCS-100 |
10000 |
2 |
200 х 181 х 654* |
15** |
|
Примечания: * - высота (В) весов указана с учетом соединителей (кольца и серьги) из комплекта поставки; * * - масса весов указана без учета соединителей. | ||||
Пределы допускаемой погрешности весов приведены в таблице 5.
Таблица 5
|
Интервалы взвешивания, в поверочных интервалах весов (е) |
Пределы допускаемой погрешности при поверке |
|
0 < ш < 500 |
± 0,5 е |
|
500 <т <2000 |
± 1,0 е |
|
2000 <т< 10000 |
± 1,5 е |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Стандартный комплект поставки включает:
- весы крановые*
- руководство по эксплуатации
- сетевое зарядное устройство
- инфракрасный пульт дистанционного управления
- крюк**
- кольцо**
-серьги***
По отдельному заказу:
- радиомодем TRL10 (для передачи данных на ПК)
- радиопульт DR10 с USB кабелем (для дистанционного управления весами)
- дополнительная аккумуляторная батарея*****
- защитная противоударная рама*****
- защитный кожух для литейного производства*****
1 шт.;
1 экз.;
1 шт.;
шт.; шт.;
шт.; шт.
****•
- дополнительный весоизмерительный датчик взвешивания длинномерных грузов*****
ДД,
Примечания:
* - модификация указывается при заказе;
* * - для модификации SCS PLUS до 10 т (Мах) и PCS;
* ** - для модификации SCS PLUS от 20 т (Мах);
* *** _ количество регламентируется заказом;
* ****- для модификации SCS PLUS;
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Tamtron Оу», Финляндская Республика.
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Общие технические требования. Испытания».
Национальный технический регламент Республики Беларусь ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».
Технический регламент Таможенного союза:
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Весы крановые PCS и SCS PLUS соответствуют требованиям технической документации фирмы «Tamtron Оу» (Финляндская Республика) и требованиям технических регламентов ТР ТС 020/2011 и ТР 2008/012/BY.
Межповерочный интервал не более 12 месяцев (для весов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
