Весы автомобильные ВСА
| Номер в ГРСИ РФ: | РБ 03 02 2298 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | РУП "ИНКОС" БГУ, г. Минск |
Весы автомобильные ВСА (далее - весы) предназначены для статического взвешивания автомобилей и автопоездов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 2298 17 |
| Наименование | Весы автомобильные ВСА |
| Год регистрации | 2017 |
| Номер сертификата | 10945 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | РУП "ИНКОС" БГУ, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "ИНКОС" БГУ
Адрес: ул. Макаёнка, 6-А, 220114, г. Минск
Контакты: (017)267-80-93 / (017)267-81-07 / office@incos.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: МРБ МП. 2112-2010 весов, изготовленных до 28.02.2017; ГОСТ OIML R 76-1-2011 весов, изготовленных после 28.02.2017. |
Поверители
Скачать
|
Описание типа РБ 03 02 2298 17 [2010-04-23]
rb-03-02-2298-17_2010-04-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 2298 17 [2017-09-26]
rb-03-02-2298-17_2017-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 2298 17 [2011-04-26]
rb-03-02-2298-17_2011-04-26.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные ВСА (далее - весы) предназначены для статического взвешивания автомобилей и автопоездов.
Область применения: предприятия промышленности, сельского хозяйства, транспорта, торговли.
Описание
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза посредством тензометрических датчиков в электрический сигнал, который обрабатывается электронным терминалом.
Весы состоят из грузоприемного устройства и терминала.
Грузоприемное устройство состоит из грузоприемной платформы, которая может состоять из нескольких частей, в зависимости от исполнения весов, и комплектуется следующими типами датчиков тензометрических: датчики ZSFY, тип - «колонна», производства Keii, КНР, или QS-A, тип - «шаровые», производства Keii, КНР.
Весы комплектуются терминалом «Микросим М0601» производства ООО НПП «Метра», Россия, или терминалом ХК 3118 К(Х) производства Keii (КНР), где (X) -версия терминала (от 1 до 9).
В зависимости от максимальной нагрузки весы выпускают в шести модификациях: ВСА-20 - весы с наибольшим пределом взвешивания 20 000 кг;
ВСА-30 - весы с наибольшим пределом взвешивания 30 000 кг;
ВСА-40 - весы с наибольшим пределом взвешивания 40 000 кг;
ВСА-60 - весы с наибольшим пределом взвешивания 60 000 кг;
ВСА-80 - весы с наибольшим пределом взвешивания 80 000 кг;
ВСА-100- весы с наибольшим пределом взвешивания 100 000 кг.
В зависимости от комплектности весы выпускают в 4 исполнениях, которые обозначаются римскими цифрами от I до IV.
Структура условного обозначения весов:
ВСА - Мах - Х(Х) - N
I Количество датчиков тензометрических
Исполнение весов
Максимальная нагрузка Мах, т
Обозначение типа весов
Основные функциональные возможности весов:
- взвешивание с выборкой и без выборки массы тары;
- ввод значения массы тары с клавиатуры;
- установка индикации на нуль автоматически и полуавтоматически;
- накапливание и индицирование суммы результатов нескольких взвешиваний.
Программное обеспечение (далее - ПО) весов является встроенным. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на корпусе весов.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов для показывающих устройств «Микросим М0601» и ХК 3118 К(Х).
Версия встроенного программного обеспечения:
- «Микросим М0601»: версия ПО - не ниже 5.04;
- ХК 3118 К(Х): версия ПО - не ниже U 01 Е.
Общий вид весов автомобильных ВСА и показывающих устройств приведен на рисунках 1 и 2.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

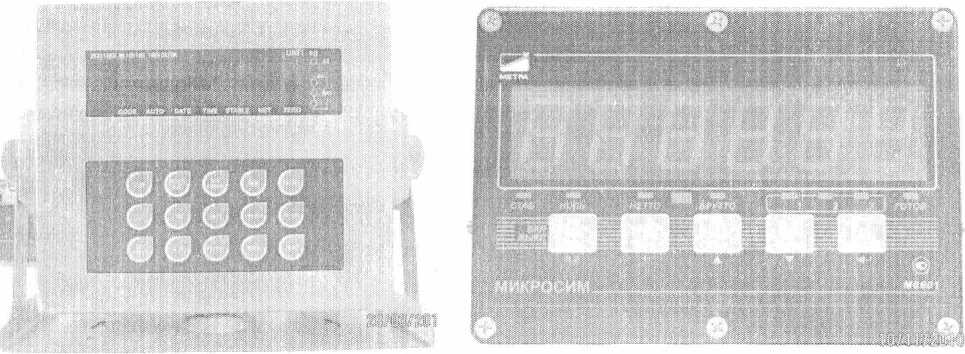

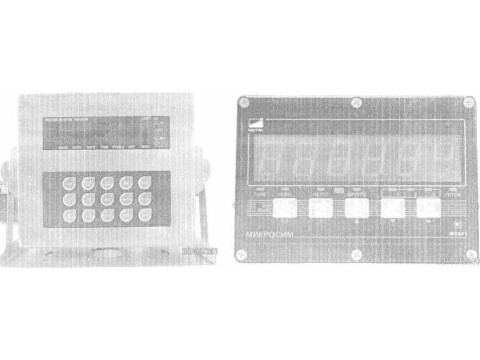

Рисунок 1 - Внешний вид показывающих устройств

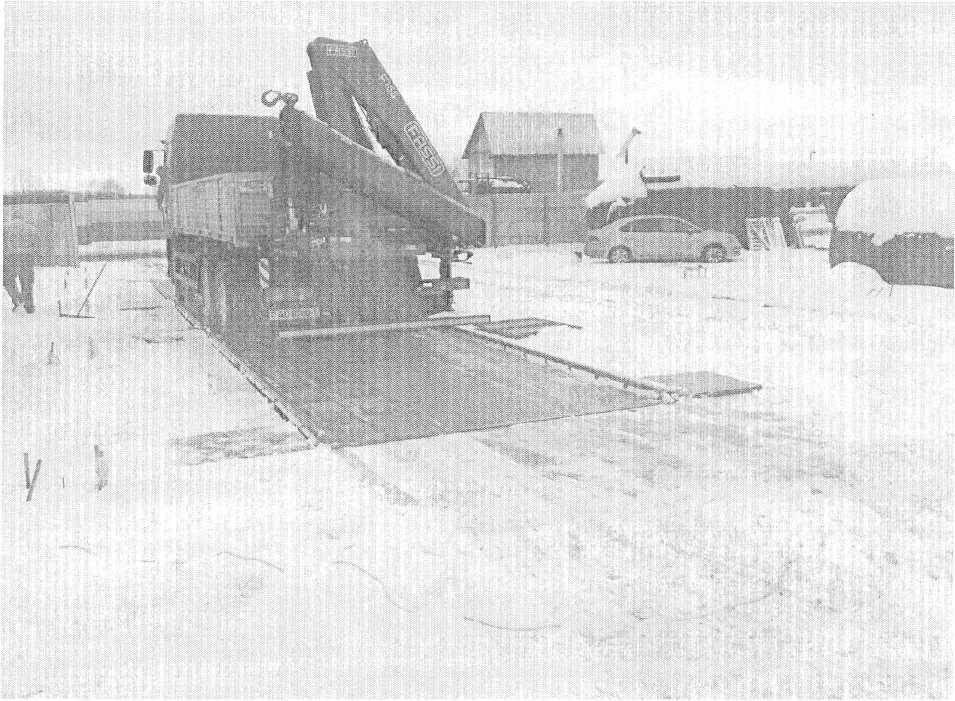

Рисунок 2 - Внешний вид весов автомобильных ВСА
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ!/! МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1 - Основные технические и
ки
|
Наименование параметра |
Значение для модификации | |||||
|
ВСА-20 |
ВСА-30 |
ВСА-40 |
ВСА-60 |
ВСА-80 |
ВСА-100 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Класс точности по ГОСТ OIML R76-1-2011 |
Средний (III) | |||||
|
Пределы взвешивания, кг: - максимальная нагрузка(Мах) - минимальная нагрузка (Min) |
20 000 200 |
30 000 200 |
40 000 400 |
60 000 400 |
80 000 1 000 |
100 000 ! 1 000 |
|
Действительная цена деления, d, кг |
10 |
10 |
20 |
20 |
50 |
50 |
|
Поверочный интервал, е, кг |
10 |
10 |
20 |
20 |
50 |
50 |
|
Пределы допускаемой погрешности в нуле, кг, не более |
±2,5 |
±2,5 |
±5 |
±5 |
±12,5 |
±12,5 |
|
Пределы допускаемой погрешности при первичной поверке в интервалах взвешивания, кг: От Min до 500 е включ. Св. 500 е до 2 000 е включ. Св. 2 000 е до Мах |
±5 ±10 |
±5 ±10 ±15 |
±10 ±20 |
±10 ±20 ±30 |
±25 ±50 |
±25 ±50 |
S Государственный реестр] средств измерений / .Республики Беларусь / \Для документой /
Окончание таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Пределы допускаемой погрешности при эксплуатации в интервалах взвешивания, кг: От Min до 500 е включ. Св. 500 е до 2 000 е включ. Св. 2 000 е до Мах |
±10 ±20 |
±10 ±20 ±30 |
±20 ±40 |
±20 ±40 ±60 |
±50 ±100 |
±50 ±100 |
|
Порог чувствительности, кг |
14 |
14 |
28 |
28 |
70 |
70 |
|
Диапазон выборки массы тары |
От Min до Мах | |||||
|
Габаритные размеры терминалов, мм, не более: - «Микросим М0601» -ХК3118 К(х) |
105x175x55 330x230x210 | |||||
|
Габаритные размеры ГПУ, ДхЩхВ, м, не более |
6хЗ,5х0,5 |
18x3,5x0, 5 |
18x3,5x0, 8 |
18x5,5x0, 8 |
24x5,5x0, 8 |
24x5,5x0,8 |
|
Длина соединительного кабеля, м, не более |
100 | |||||
|
Масса грузоприемное устройства, кг, не более |
5 000 |
7 000 |
9 000 |
10 000 |
10 000 |
16 000 |
|
Масса терминалов, кг, не более: - «Микросим М0601» - ХК 3118 К(х) |
1,1 4,5 | |||||
|
Параметры электропитания ве-: сов: - напряжение, В; - частота, Гц |
От 195,5 до 253 От 49 до 51 | |||||
|
Потребляемая мощность, В*А, не более |
15 | |||||
|
Диапазон рабочих температур, °C |
От минус 30 до плюс 40 | |||||
|
Вероятность безотказной работы весов за 1 000 ч, не менее |
0,85 | |||||
|
Средний срок службы весов, лет, не менее |
15 | |||||
|
Время прогрева весов, мин, не более |
10 | |||||
|
Степень защиты весов: - грузоприемное устройство - терминала «Микросим М0601»; - терминала ХК 3118 К(х) |
IP55 ; IP40 IP40 ; | |||||
Знак утверждения типа
Знак утверждения типа наносится методом офсетной печати на табличку, которая крепится на верхнюю панель терминала весов, и печатным способом на эксплуатационную документацию.
Комплектность
Возможные исполнения весов и их комплект поставки приведены в таблице 2.
Таблица 2 - Исполнения весов и их комплект поставки
|
Комплектность весов |
Исполнение весов | |||
|
I |
II |
III |
IV | |
|
Платформа грузоприемная, количество, шт. |
1, количество секций - от 1 до 4 | |||
|
Терминал «Микросим М0601», шт. |
1 |
1 |
— |
— |
|
Терминал ХК 3118 К(Х), шт. |
— |
— |
1 |
1 |
|
Датчики тензометрические ZSFY, шт. |
от 4 до 10 |
— |
от 4 до 10 |
— |
|
Датчики тензометрические QS-A, шт. |
от 4 до 10 |
— |
от 4 до 10 | |
|
Паспорт ЯИДБ.2.482.001 РЭ, экз. | ||||
|
Руководство по эксплуатации ЯИДБ.2.482.001 РЭ, экз. |
1 | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТР 2008/012/BY Неавтоматические весоизмерительные приборы. Основные требования.
ГОСТ OIML R76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания».
Технические условия ТУ РБ 100037382.001-2004. Весы автомобильные ВСА
Поверка весов проводится по ГОСТ OIML R 76-1-2011 Приложение ДА.
Заключение
Весы автомобильные ВМА соответствуют требованиям ТУ BY 190868730.002-2009 и СТБ ЕН 45501-2004, ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация № ТС BY/112 11.01. ТР004 003 18833 о соответствии техническим регламентам, срок действия по 03.10.2021 включительно).
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
