Весы лабораторные электронные ВЛТЭ, ВП
| Номер в ГРСИ РФ: | РБ 03 02 6200 17 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО «НПП Госметр», г. Санкт-Петербург |
|
Описание типа РБ 03 02 6200 17 [2017-04-17]
rb-03-02-6200-17_2017-04-17.pdf
|
Скачать |
Весы лабораторные электронные ВЛТЭ, ВП (далее - весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6200 17 |
| Наименование | Весы лабораторные электронные ВЛТЭ, ВП |
| Год регистрации | 2017 |
| Номер сертификата | 10871 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2021-06-16 |
| Получатель сертификата | ООО "Научно-производственное предприятие "Госметр", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "Научно-производственное предприятие "Госметр"
Адрес: 192007, г. Санкт-Петербург, ул. Курская, 28/32
Контакты: (812)166-18-00 // (812)166-18-52 // E-mail: gosmetr@lek.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ OIML R 76-1-2011. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU. 311483, шифр поверительного клейма - СП), при условии калибровки весов при значении ускорения свободного падения g на широте г. Минска с указанием данной информации в паспортах весов. |
Поверители
Скачать
|
Описание типа РБ 03 02 6200 17 [2017-04-17]
rb-03-02-6200-17_2017-04-17.pdf
|
Скачать |
Описание типа
Назначение
Весы лабораторные электронные ВЛТЭ, ВП (далее - весы) предназначены для статического измерения массы.
Описание
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемное и грузопередающее устройства, весоизмерительный датчик. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.
Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
В весах ВП индикатор может крепиться к основанию весового устройства, либо может быть расположен рядом с весовым устройством в удобном месте (исполнение по заказу).
Весы выпускаются в двух семействах. Семейство 1 объединяет весы ВЛТЭ и ВП высокого класса точности и представлено модификациями: ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-3100Т, ВЛТЭ-5100Т, ВЛТЭ-6100Т, ВПВ-12С. ВПВ-22С, ВПВ-32С. ВПВ-12. ВПВ-22, ВПВ-32. ВПВ-52, ВПТ-12, ВПТ-22, ВПТ-32. ВПТ-52.
Семейство 2 включает весы ВП среднего класса точности и представлено модификациями: ВПС-15, ВПС-30. ВПС-60.
Модификации: ВПВ-12С ВПВ-22С ВПВ-32С - весы с автоматическим устройством юстировки чувствительности встроенным грузом; ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-3100Т, ВЛТЭ-5100Т, ВЛТЭ-6100Т, ВПВ-12, ВПВ-22, ВПВ-32, ВПВ-52, ВПТ-12, ВПТ-22. ВПТ-32, ВПТ-52, ВПС-15, ВПС-30, ВПС-60 - весы с полуавтоматическим устройством юстировки чувствительности внешней гирей.
Модификации весов различаются максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами. Кроме того, модификации ВЛТЭ и ВП различаются типом корпуса.
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
|
Ус । ройез ва |
Ссылка на пункт ГОС1 OIMI. R 76-1-201 1 |
|
Устройство первоначальной уепшовки нуля |
Т.2.7.2.4 |
|
Полуавтоматическое устройство установки нуля |
Т.2.7.2.2 |
|
Устройство слежения за нулем |
Т.2.7.3 |
|
Устройство выборки массы тары |
Т.2.7.4 |
|
Устройства |
Ссылка на пункт ГОСТ OIMLR 76-1-2011 |
|
Автоматическое (весы модификаций ВПВ-ххС) и полуавтоматическое устройство юстировки чувствительности (весы модификаций ВЛТЭ, ВПВ-хх, ВПТ, ВПС) |
4.1.2.5 |
|
Несбрасываемый счетчик для весов с полуавтоматическим устройством юстировки чувствительности внешней гирей |
4.1.2.4 |
|
Устройство установки весов по уровню |
Т.2.7.1 |
|
Вспомогательное показывающее устройство (весы модификаций ВЛТЭ-ххх и ВИВ) |
3.4 |
|
Показывающее устройство с расширением (для весов модификаций ВЛТЭ-2200, ВЛТЭ-ххх Г, Bl IT и ВПС возможно получение показаний с действительной ценой деления шкалы di = 0,1 d или d, = 0,2d по ручной команде в течение 5 секунд после нажатия клавиши Ф). |
4.4.3 |
Весы реализуют следующие функции:
- переключения единиц измерения массы;
- рецептурного взвешивания (масса нетто/брутто);
- подсчета количества штук (деталей);
- взвешивания в процентах;
- определения массы нестабильных образцов (усреднение).
Электропитание весов осуществляется от сети переменного тока через блок питания (адаптер). Возможна работа весов (кроме модификаций ВПВ-ххС) от автономного источника питания (аккумуляторной батареи).
Весы снабжены защищенным интерфейсом USB-2.0. По дополнительному заказу весы могут комплектоваться стандартным интерфейсом RS-232C.
Модификации весов ВПВ-ххС оснащаются интерфейсом USB-2 или RS-232C по заказу.

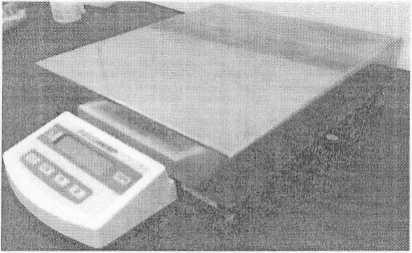

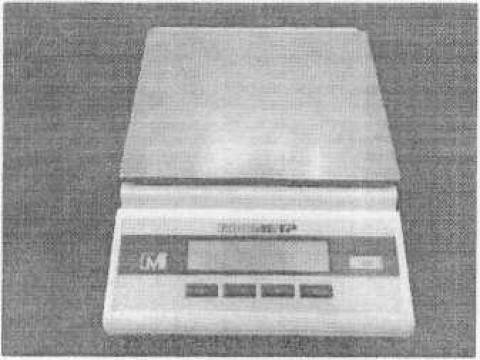

Рисунок 1 - Общий вид весов
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя: весы ВЛТЭ - поверх одного винта стяжки корпуса; весы ВГ1 - поверх крепежного винта на подставке весоизмерительного блока и по стыку корпуса и днища электронного блока. Схема пломбирования приведена на рисунке 2.
Весы с полуавтоматическим устройством юстировки чувствительности снабжены программным четырехразрядным несбрасываемым счетчиком, показания которого увеличиваются на единицу при каждой юстировке.

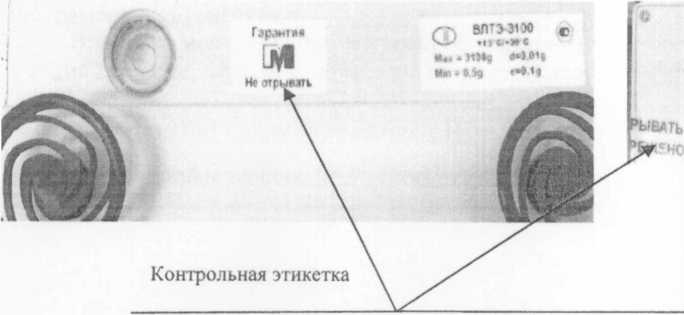

Рисунок 3 - Маркировка весов
Рисунок 2 - Схема пломбирования от несанкционированного доступа
Рисунок 4 - Место нанесения знака поверки
Маркировка весов выполняется на двух табличках (рисунок 3) и содержит следующие сведения:
- модификация весов;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- действительная цена деления (d);
- поверочный интервал (е);
- класс точности весов;
- знак утверждения типа;
- заводской номер весов;
- год изготовления;
- предельные значения температуры.
Товарные знаки предприятия-изготовителя нанесены на передней панели весов.
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для ВЛТЭ |
модификаций ВП |
|
Идентификационное наименование ПО |
ПО весов ВЛТЭ |
ПО весов ВП |
|
Номер версии (идентификационный номер ПО)* |
2.7 |
2.7 |
|
Цифровой идентификатор ПО |
0xF73E | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
* Номер версии (идентификационный номер) ПО не ниже указанного.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее во время тестирования при включении весов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077 - 2014 для весов со встроенным устройством юстировки чувствительности и среднему уровню для весов с устройством юстировки чувствительности внешней гирей.
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
1. Максимальная нагрузка (Мах) и минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), число поверочных интервалов (п), пределы допускаемой погрешности весов (тре) при поверке, предел допускаемого размаха при поверке, порог реагирования, диапазон устройства выборки массы тары, время установления показаний, габаритные размеры, масса и потребляемая мощность приведены в таблицах 3-7.
2. Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
3. Условия эксплуатации:
1) предельные значения температуры (Ттш, Тп,ах). °C, для весов модификаций:
- ВПВ-ххС..................................... от плюс 10 до плюс 35
- ВЛТЭ, ВПВ-хх и ВПТ........................................................................от плюс 15 до плюс 30
- ВПС........................................................................................................ от плюс 5 до плюс 35
2) относительная влажность воздуха, %.................................................................от 30 до 80
4. Параметры электропитания (через адаптер):
1) от сети переменного тока:
- напряжением, В...................................................................................230±23
- частотой, Гц
2) автономное от аккумуляторной батареи (кроме модификаций ВПВ-ххС) напряжением. В
5. Вероятность безотказной работы за 1000 ч
6. Средний срок службы, лет
Таблица 3 - Семейство 1 - весы ВЛТЭ
|
Наименование характеристик |
Значение характеристик для модификаций | |
|
ВЛТЭ-2200 |
ВЛТЭ-3100 | |
|
1 Класс точности весов noTOCTOIMLR 76-1-2011 |
СЕ) (высокий) | |
|
2 Максимальная нагрузка, Мах, г |
2200 |
3100 |
|
3 Минимальная нагрузка, Min, г |
2.5 |
0,5 |
|
4 Действительная цена деления, d, г |
0,05 |
0,01 |
|
5 Поверочный интервал, е, г |
0,1 |
0,1 |
|
6 Число поверочных интервалов, п |
22000 |
31000 |
|
7 Пределы допускаемой погрешности весов, шре. при поверке, мг, в интервалах взвешивания: от 2.5 I' до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 2200 г включ. от 0.5 г до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 31 (X) г включ. |
150 ±100 ±150 |
±50 ±100 ±150 |
|
8 Предел допускаемого размаха |
|mp |
с |
|
9 Порог реагирования, мг, не более |
70 |
14 |
|
10 Диапазон устройства выборки массы тары |
от 0 до Мах | |
|
11 Время установления показаний, с, не более |
3 |
5 |
|
12 Габаритные размеры весов, мм, не более: длина, ширина, высота |
260.190.70 | |
|
13 Размер чашки, мм, не менее: длина, ширина |
175,145 | |
|
14 Масса весов, кг, не более |
1,75 | |
|
15 Потребляемая мощность, ВА, не более |
5,0 | |
Таблица 4 - Семейство 1 - весы ВЛТЭ
|
Наименование характеристик |
Значение характеристик для модификаций: | ||
|
ВЛТЭ-3100 Г |
ВЛТЭ-5100Т |
влтэ- 6100Т | |
|
1 Класс точности весов поГОСТО1МЫ< 76-1-2011 |
(высокий) | ||
|
2 Максимальная нагрузка. Мах. г |
3 100 |
5100 |
6100 |
|
3 Минимальная нагрузка, Min, г |
5 |
50 | |
|
4 Действительная цена деления, d, г |
0,1 |
1 | |
|
5 Поверочный интервал, е, г |
0,1 |
1 | |
|
6 Число поверочных ин тервалов, п |
31000 |
5100 |
6100 |
|
Наименование характеристик |
Значение характеристик для модификаций: | ||
|
ВЛТЭ-3100Т |
ВЛТЭ-5100Т |
влтэ-6100Т | |
|
7 Пределы допускаемой погрешности весов, тре, при поверке, мт, в интервалах взвешивания: от 5 г до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 3100 г включ. от 50 г до 5000 г включ. св. 5000 г до 5100 г включ. св. 5000 г до 6100 г включ. |
±50 ±100 ±150 |
<500 ±1000 |
±500 ±1000 |
|
8 Предел допускаемого размаха |
|mpei | ||
|
9 Порог реагирования, мг, не более |
140 |
1400 | |
|
10 Диапазон выборки массы тары |
от 0 до Мах | ||
|
11 Время установления показаний, с, не более |
3 |
2 | |
|
12 Габаритные размеры весов, мм, не более: длина, ширина, высота |
260.190,70 | ||
|
13 Размер чашки, мм. не менее: длина, ширина |
175, 145 | ||
|
14 Масса весов, кг, не более |
1,75 | ||
|
15 Потребляемая мощность, В А, не более |
5,0 | ||
Таблица 5 - Семейство 1 - весы ВП высокого класса точности
|
Наименование характеристик |
Значение характеристик для модификаций | |||
|
ВПВ-12С ВПВ-12 |
ВПВ-22С В ПВ-22 |
ВПВ-32С ВПВ-32 |
ВНВ-52 | |
|
1 Класс точности весов по ГОСТ OIML R 76-1-2011 |
(высокий) | |||
|
2 Максимальная нагрузка. Мах, кг |
12 |
22 |
32 |
52 |
|
3 Минимальная нагрузка, Min, г |
5 |
50 | ||
|
4 Действительная цена деления, d, г |
0,1 |
1 | ||
|
5 Поверочный интервал, е, г |
1,0 |
10 | ||
|
6 Число поверочных интервалов, п |
12000 |
22000 |
32000 |
5200 |
|
Наименование характеристик 7 Пределы допускаемой погрешности весов, шре, при поверке, г, в интервалах взвешивания: от 5 г до 5 кг включ. св. 5 кг до 12 кг включ. св. 5 кг до 20 кг включ. св. 20 кг до 22 кг включ. св. 20 кг до 32 кг включ. от 50 г до 50 кг включ. |
Значение характеристик для модификаций | |||
|
ВПВ-12С ВИВ-12 ±0.5 ! 1.0 |
ВПВ-22С BIIB-22 ±0,5 : 1,0 ±1,5 |
ВПВ-32С ВПВ-32 ±0,5 ±1,0 ±1,5 |
ВПВ-52 ±5 | |
|
св. 50 кг до 52 кг включ. |
- |
- |
- |
±10 |
|
8 Предел допускаемого размаха |
!тре| | |||
|
9 Порог реагирования, г. не более |
0,14 |
1.4 | ||
|
10 Диапазон выборки массы тары |
от 0 до Мах | |||
|
11 Время установления показаний, с, не более |
3 | |||
|
12 Габаритные размеры весов, длина ширина, высота, мм, не более: - электронный блок - весовое устройство весов ВПВ-ххС - весовое устройство весов ВПВ-хх |
115, 180, 50 385. 350. 140 385, 350, 125 | |||
|
13 Размер плат()юрмы. длина, ширина, мм, не менее |
350.320 | |||
|
14 Масса, кг, не более: - весов ВПВ-ххС - весов ВПВ-хх |
14.6 7,4 |
16,5 9,3 |
16,5 9,3 |
9,3 |
|
15 Потребляемая мощность. В-А. не более: -весов ВПВ-ххС - весов ВПВ-хх |
9,0 5,0 | |||
Таблица 6 - Семейство 1 - весы ВП высокого класса точности
|
Наименование характеристик |
Значение харак терист ик для модификаций | |||
|
ВП Г-12 |
ВПТ-22 |
ВПТ-32 |
ВПТ-52 | |
|
1 Класс точности весов noI'OCTOIMLR 76-1-2011 |
CD (высокий) | |||
|
2 Максимальная нагрузка. Мах, кг |
12 |
22 |
32 |
52 |
|
3 Минимальная нагрузка, Min, г |
50 |
500 | ||
|
4 Действительная цена деления, d, г |
1 |
10 | ||
|
5 Поверочный интервал, е, г |
1 |
10 | ||
|
6 Число поверочных интервалов, п |
12000 |
22000 |
32000 |
5200 |
|
Наименование характеристик |
Значение характеристик для модификаций | |||
|
ВПТ-12 |
В ПТ-22 |
В ПТ-32 |
ВГГГ-52 | |
|
7 Пределы допускаемой погрешности весов, тре. при поверке, г. в интервалах взвешивания: от 50 г до 5 кг включ. св. 5 кг до 12 кг включ. св. 5 кг до 20 кг включ. св. 20 кг до 22 кг включ. св. 20 кг до 32 кг включ. от 500 г до 50 кг включ. св. 50 кг до 52 кг включ. |
±0. 5 ±1,0 |
±0,5 ±1.0 ±1.5 |
±0,5 ±1,0 ±1.5 |
±5 ±10 |
|
8 Предел допускаемого размаха |
|тре| | |||
|
9 Порог реагирования, г, не более |
1,4 |
14 | ||
|
10 Диапазон выборки массы тары |
от 0 до Мах | |||
|
11 Время установления показаний, с, не более |
3 | |||
|
12 Габаритные размеры весов, длина, ширина, высота, мм. не более: - электронный блок - весовое устройство |
115, 180, 50 385, 350, 125 | |||
|
13 Размер платформы, длина, ширин а. мм, не менее |
350.320 | |||
|
14 Масса весов, кг. не более |
7,4 1 9,3 |
9,3 |
9,3 | |
|
15 Потребляемая мощность, В-А. не более |
5.0 | |||
Таблица 7 - Семейство 2 - весы ВП среднего класса точности
|
Наименование характеристик |
Значение характеристик для модификаций: | ||
|
ВПС-15 |
ВПС-30 |
ВПС-60 | |
|
1 Класс точности весов по ГОС ГО1М1. R 76-1-2011 |
(средний) | ||
|
2 Максимальная нагрузка. Мах, кг |
15 |
30 |
60 |
|
3 Минимальная нагрузка, Min, г |
40 |
100 |
400 |
|
4 Действительная цена деления, d. г |
2 |
5 |
20 |
|
5 Поверочный интервал, е, г |
2 |
5 |
20 |
|
6 Число поверочных интервалов, п |
7500 |
6000 |
3000 |
|
Наименование характеристик |
Значение характеристик для модификаций | ||
|
ВПС-15 |
впс-зо |
ВПС-60 | |
|
7 Пределы допускаемой погрешности весов, тре, при поверке, г. в интервалах взвешивания: | |||
|
от 40 г до 1 кг включ. |
+1 |
- |
- |
|
св. 1 кг до 4 кг включ. |
±2 |
- |
- |
|
св. 4 кг до 15 кг включ. |
±3 |
- |
- |
|
от 100 г до 2.5 кг включ. |
- |
±2,5 |
- |
|
св. 2.5 кг до 10 кг включ. |
- |
±5.0 |
- |
|
св. 10 кг до 30 кг включ. |
- |
±7,5 |
- |
|
от 400 г до 10 кг' включ. |
- |
- |
±10 |
|
св. 10 кг до 40 кг включ. |
- |
- |
±20 |
|
св. 40 кг до 60 кг включ. |
- |
- |
±30 |
|
8 Предел допускаемого размаха |
impel | ||
|
9 Порог реагирования, г. не более |
2.8 |
7,0 |
28 |
|
10 Диапазон выборки массы тары |
от 0 до Мах | ||
|
11 Время установления показаний, с, не более |
2.5 | ||
|
12 Габаритные размеры весов, длина, ширина, высота, мм. не более: - электронный блок - весовое устройство |
115, 180.50 385, 350. 125 | ||
|
13 Размер платформы, длина ширина мм, не менее |
350, 320 | ||
|
14 Масса весов, кг, не более |
9.3 |
9,3 |
9,3 |
|
15 Потребляемая мощность. В А. не более |
5.0 | ||
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку с маркировкой, закрепляемую на корпусе весов.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование и условное обозначение |
Количество, шт. | ||
|
ВЛТЭ |
ВПВ-12С ВПВ-22С ВПВ-32С |
ВПВ-12, ВПВ-22 ВПВ-32, ВПВ-52 ВПТ. В ПС | |
|
Весы* |
1 |
1 |
I |
|
Руководство по эксплуатации |
1 экз. (11ПП0.005.005 РЭ) |
1 экз. (11Г1П0.005.008 РЭ) | |
|
Блок питания |
1 |
1 |
1 |
|
Чашка |
1 |
- | |
|
Амортизатор |
4 |
- | |
|
Наименование и условное обозначение |
Количество, шт. | ||
|
ВЛТЭ |
ВПВ-12С ВПВ-22С ВПВ-32С |
ВПВ-12, ВПВ-22 BI1B-32. ВПВ-52 ВПТ, ВПС | |
|
Платформа |
- |
1 | |
|
Аккумуляторная батарея** |
1 |
- |
1 |
|
Кабель для подключения аккумуляторной батареи** |
1 |
- |
1 |
*- Весы ВП по заказу поставляются с выносным электронным блоком
* *-Поставляются по заказу_ _ _____ __ _ _
Поверка
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу "Техническое обслуживание и поверка" документов: «Весы лабораторные электронные ВЛТЭ. Руководство но эксплуатации НППО.ОО5.ОО5 РЭ»; «Весы лабораторные электронные ВГ1. Руководство по эксплуатации НГШ0.005.008 РЭ».
Основные средства поверки: эталонные гири 2-го, 3-го разряда в соответствии с ГОСТ 8.021-2015.
Знак поверки в виде наклейки наносят на боковую поверхность индикатора.
Сведения о методах измерений
приведены в документах: «Весы лабораторные электронные ВЛТЭ. Руководство по эксплуатации. НГШ0.005.005 РЭ»; «Весы лабораторные электронные ВП. Руководство по эксплуатации НПП0.005.008 РЭ»
Нормативные документы
1 ГОСТ 8.021-2015 «ГСП. Государственная поверочная схема для средств измерений массы».
2 ГОСТ OIML R.76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
Другие Весы
