Весы электронные неавтоматического действия Scout

Назначение

Весы электронные неавтоматического действия Scout (далее - весы), предназначены для статического измерения массы.

Область применения - промышленные предприятия, сельского хозяйства, научно—исследовательские организации, лаборатории.

Описание

Конструктивно весы состоят из весоизмерительного устройства и электронного блока управления с жидкокристаллическим дисплеем. Весы могут поставляться с дисплеем чёрно-белой подсветки, цветным VGA дисплеем с touch-управлением. Конструкция весов предусматривает возможность взвешивания под весами. Весы с дискретностью 1 мг поставляются с откидывающимся ветрозащитным кожухом, выполненным из прозрачного пластика. Общий вид весов показан на рис. 1.

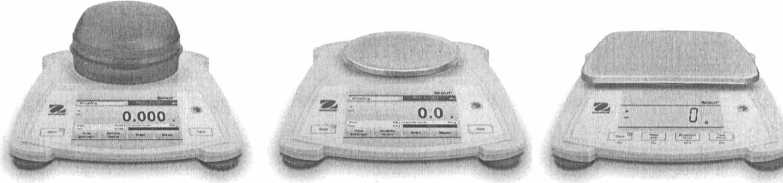

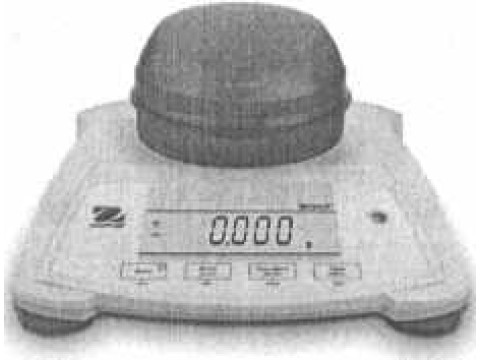

Рис. 1 Общий вид весов Scout

'-----

Бе

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал обрабатывается в цифровую форму и результат взвешивания выводится на дисплей.

Питание весов осуществляется через адаптер сетевого питания или от батарей питания (в комплект не входят). Весы дополнительно могут оснащаться последовательным интерфейсом передачи данных RS232C, USB, интерфейсами Bluetooth, Ethernet, которые позволяют подключать периферийные устройства.

Весы снабжены следующими устройствами:

устройство установки по уровню;

устройство первоначальной установки нуля;

устройство слежения за нулем;

полуавтоматическое устройство выборки массы тары;

полуавтоматическое устройство установки нуля;

полуавтоматическое устройство юстировки чувствительности.

Обозначение модификаций имеет вид: S[X1][X2][X3][M][RU]/[E], где:

S - Условное обозначение типа весов Scout;

[XI] - Условное обозначение модификации весов:

• Р - обозначение модификации (РХ);

• Т - обозначение модификации (ТХ);

• J - обозначение модификации (JX).

[Х2] - Условное обозначение максимальной нагрузки (МАХ).

[ХЗ] - Условное обозначение дискретности (d).

[М] - обозначение поставки с европейского логистического центра (если присутствует).

[RU] - обозначение моделей с логистическими настройками для РФ (если присутствует).

[Е] - обозначение весов с функцией только внешней калибровки (если присутствует).

Маркировочная табличка весов изготавливается из полимерной пленки, крепится клеевым способом на нижней или боковой поверхности весов в зависимости от модификации. Маркировочная табличка содержит следующую информацию (рис. 2):

- наименование фирмы-изготовителя или его товарный знак;

- страна изготовитель;

- обозначение модификации весов;

- класс точности;

- максимальная нагрузка (Мах);

- минимальная нагрузка (Min);

- поверочный интервал (е);

- действительная цена деления (d);

- предельные значения температуры;

- знак утверждения типа;

- серийный номер весов.

Схема пломбировки весов от несанкционированного доступа приведена на рис. 2.

Наклейка или пломба

Неопломбировано

Рис. 2 Схема пломбировки от несанкционированного доступа

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов или может быть вызван через меню ПО.

Весы имеют память на основной плате, расположенной в корпусе весов. Метрологически значимое ПО загружается в весы посредством компьютера с использованием специальной сервисной программы-загрузчика. Изменение ПО невозможно без применения специализированного оборудования производителя. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая наносится на корпус весов. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс йосле опломбирования.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (п), интервалы взвешивания, пределы допускаемой погрешности (шре) при первичной поверке и классы точности в соответствий ГОСТ OIML R 76-1-2011 приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

- Пределы допускаемой погрешности устройства установки на нуль ... ± 0,25е

- Диапазон выборки массы тары, % Мах......................................от 0 до 100

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

- Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от

Мах.............................................................................................4

- Диапазон первоначальной установки нуля, не более, % от Мах...............20

- Предельные значения температуры, °C:..................от плюс 10 до плюс 40

- Электрическое питание от сети переменного тока (через адаптер):

- напряжением, В...........................................................от 187 до 242

- частотой, Гц..................................................................от 49 до 51

Потребляемая мощность, В-А, не более

Вероятность безотказной работы за 2000 ч

Время установки показаний, с, не более

Средний срок службы, лет

Масса и габаритные размеры модификаций приведены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

- Весы - 1 шт. (для модификаций с дискретностью 1 мг ветрозащитная витрина в комплекте).

- Гиря для калибровки весов - 1 шт. (для модификаций STX, SPX с Мах до 620 г; SJX - только для модели с Мах = 64 г)

- Адаптер сетевого питания - 1 шт.

- Руководство по эксплуатации - 1 экз.

Нормативные документы

- ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».

- ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».

- Техническая документация: «OHAUS Corporation» (США), «OHAUS Instruments (Shanghai) Со., Ltd», Китай, «Ohaus Instruments (Changzhou) Co., Ltd» Китай.

Поверка

Поверку осуществлять в соответствии с Приложением ДА ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Поверка весов электронных неавтоматического действия Scout, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лигами, аккредитованными для её осуществления (межповерочный интервал н^35Нре&: 12 месяцев).                                                         /у (Ф

Заключение

Весы электронные неавтоматического действия Scout соответствуют требованиям:

- ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования»;

- ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания»;

- Технической документации: «OHAUS Corporation» (США), «OHAUS Instruments (Shanghai) Со., Ltd», Китай, «Ohaus Instruments (Changzhou) Co., Ltd» Китай.
