Весы электронные Defender (далее - весы), предназначены для статического измерения массы.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 6101 16
Наименование	Весы электронные Defender
Год регистрации	2016
Номер сертификата	10639
Дата регистрации	2016-09-29
Срок действия	2021-09-29
Получатель сертификата	фирма "OHAUS CORPORATION", Соединенные Штаты (US) (изготовители - фирма "Ohaus Instruments (Changzhou) Co., Ltd" и фирма "Ohaus Instruments (Shanghai) Co., Ltd", Китай (CN))

Производитель / Заявитель

фирма "OHAUS CORPORATION", Соединенные Штаты (изготовители - фирма "Ohaus Instruments (Changzhou) Co., Ltd" и фирма "Ohaus Instruments (Shanghai) Co., Ltd", Китай)

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ OIML R 76-1-2011.

Поверители

Скачать

Описание типа РБ 03 02 6101 16 [2017-01-16]

rb-03-02-6101-16_2017-01-16.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Нормативные документы Поверка Заключение

Назначение

Весы электронные Defender (далее - весы), предназначены для статического измерения массы.

Область применения - промышленные предприятия, сельского хозяйства, научно—исследовательские организации.

Описание

Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе, весоизмерительным тензорезисторным датчиком в электрический аналоговый сигнал, изменяющийся пропорционально массе взвешиваемого груза.

Конструктивно весы состоят из грузоприемной платформы с одним тензорезисторным датчиком для серий платформенных весов Defender и с четырьмя тензорезисторными датчиками для серий напольных платформенных весов Defender. Датчики подключаются к соединительной плате-сумматору (для весов напольного исполнения). Далее аналоговый электрический сигнал преобразуется в устройстве обработки данных (АЦП), в цифровой вид и индицируется на цифровом дисплее, как масса взвешиваемого груза.

Весы выпускаются однодиапозонными в различных модификациях, отличающихся метрологическими характеристиками, размерами платформ, терминалами, набором исполняемых функций, и могут работать в двух режимах (1 или 2), отличающихся действительной ценой деления и числом поверочных делений, при этом выбор режима работы весов осуществляется оператором вручную.

Внешний вид весов показан на рисунке 1а. На рисунке 16 показан общий вид терминалов Defender.

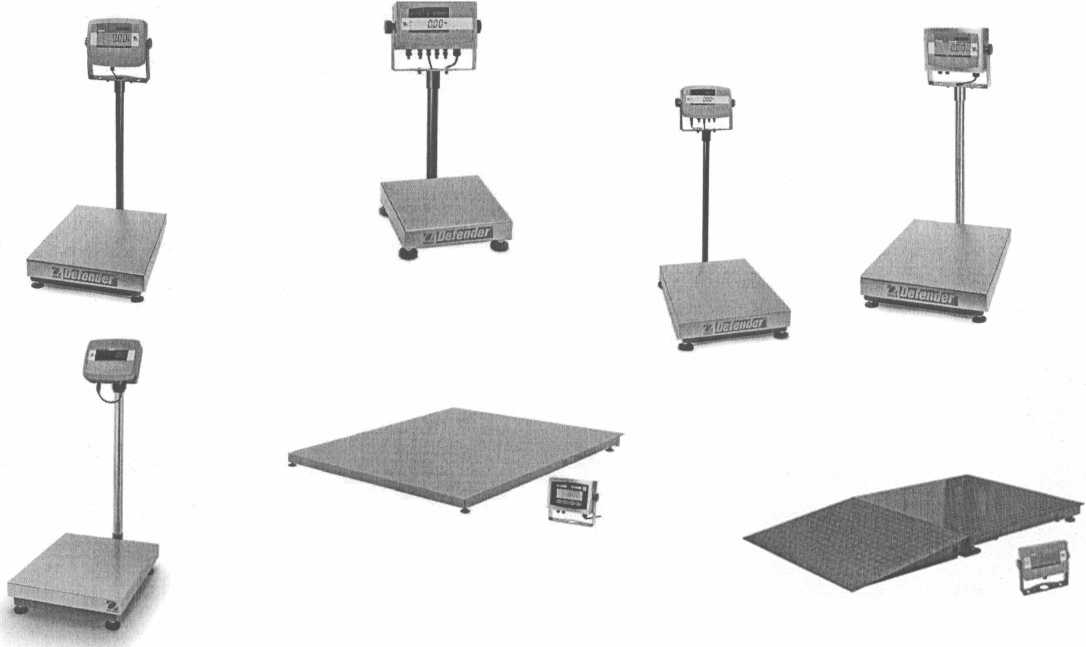

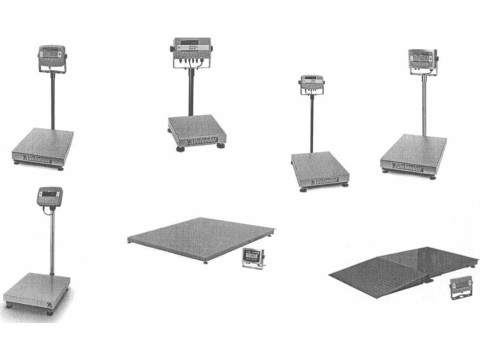

Рисунок 1 а - Общий вид весов электронных Defender

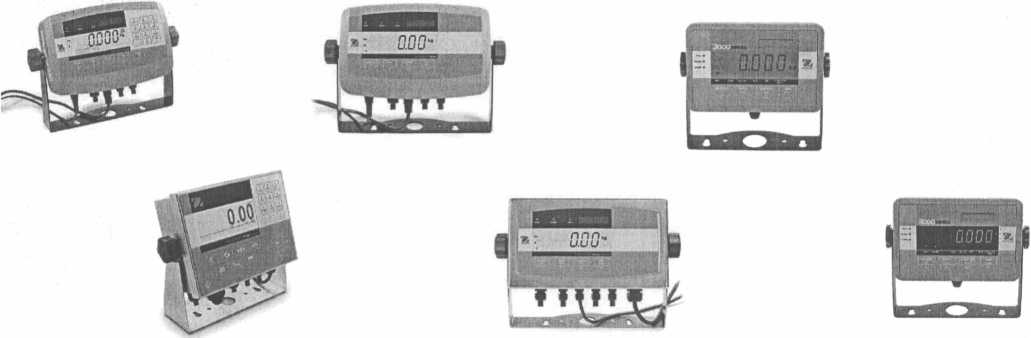

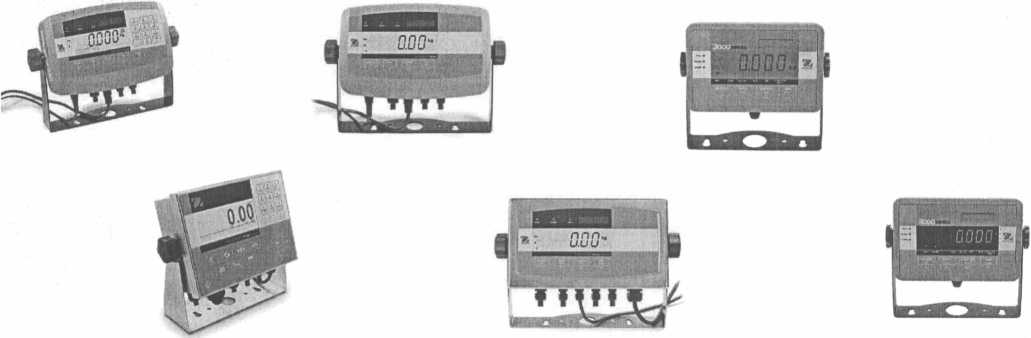

Рисунок 16 - Внешний вид терминалов Defender

Государственный реестр I средств измерении I \ Республики Беларусь / \Для документов/

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи (комплектация по заказу).

В весах предусмотрены следующие устройства и функции:

- устройство индикации отклонения от нуля;

- устройство первоначальной установки нуля весов;

- устройство автоматической и полуавтоматической установки нуля;

- устройство слежения за нулем;

- устройство выборки массы тары;

- устройство сигнализации о перегрузке (визуальной).

В весах применяются следующие терминалы Т23Р, Т24РЕ, Т31Р, Т32Р, Т51Р, Т71Р, Т72Р, T32XW, Т32МЕ, Т32МС, T51XW, T71XW, T72XW.

Весы Defender выпускаются в различных модификациях и имеют следующее обозначение:

SXAB-M,

где S - условное обозначение типа весов Defender: D или DF

X - условное обозначения типа терминала: Т23Р - 23Р, Т24РЕ - 24РЕ, Т31Р - 31Р, Т32Р - 32Р, Т51Р - 51Р, Т71Р-71Р, T32XW-32XW, Т32МЕ-32М, Т32МС-32М, T51XW - 51XW, T71XW - 71XW, T72XW - 72XW. 8442-F610 -по заказу.

А - числовое обозначение максимальной нагрузки (Мах) весов в кг: 15, 30, 60, 150, 250, 300, 500, 600, 1500, 3000;

В - условное обозначение конструкции грузоприемной платформы весов: ER, EL, EX, EV, FR, FL, FX, FV, BR, BL, ВХ, VR, VL, VX, ТХ, BS, BR, BL, BLX, ВХ, QR1, HR1, QL2, HL2, НХ2, QX2, WR3, WL4, WX4 (см. таблицу 3).

М - обозначение поставки весов с европейского логистического склада (если присутствует). Если отсутствует - поставки с китайского логистического центра.

SABX-M,

где S - условное обозначение типа весов Defender: VE

А - числовое обозначение максимальной нагрузки (Мах) весов в кг: 1500, 3000;

В - условное обозначение конструкции грузоприемной платформы весов: Р, R, L, S

(см. таблицу 3).

X - условное обозначения типа терминала: Т31Р - 31Р, Т32Р - 32Р, Т51Р -51Р, Т71Р-71Р, T32XW-32XW, Т32МЕ-32М, Т32МС-32М, T51XW - 51XW, T71XW - 71XW, T72XW - 72XW.

Весы имеют последовательный интерфейс передачи данных RS-232C, а также могут быть дополнительно оснащены интерфейсами RS-422/485, АС-реле, DC-реле, USB, Ethernet, TCP/IP, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, устройство ввода-вывода дискретных сигналов, устройство чтения штрихового кода, ПК (персональный компьютер).

С целью защиты от несанкционированного доступа на корпус термину рядом с маркировочной табличкой наносится знак поверки в виде накжЙ Схемы пломбировки терминалов весов приведены на рисунке 2-3. и 7

\\ V ---

1Я документу

Рисунок 2 - Примеры пломбировки корпуса терминалов Т23Р, Т24РЕ Т31Р, Т32Р, Т51Р, Т71Р, Т72Р

Рисунок 3 - Примеры пломбировки корпуса терминалов T32XW, Т32МЕ, Т32МС, T51XW, T71XW, T72XW

ПО весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Наименование ПО	Идентификационное наименование ПО	Пример номера версии (идентификаци онный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатор а ПО
не применяется	не применяется	1.ХХ	не применяется	не применяется

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности по ГОСТ OIML R76-1-2011 ...............................средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действит^д цены деления (d), поверочного деления (е), числа поверочных деле интервала взвешивания и пределов допускаемой погрешности при

Описание типа средства измерений зависимости от Мах и режима работы модификации весов приведены в таблице 2.

Таблица 2

Обозначение модификации	Режим работы	Нагрузка, кг		d_e, г	Интервалы нагрузки (т), кг	Пределы допускаемой погрешности при поверке, г	Число поверочн ых делений (п)
		Мах	Min
1	2	3	4	5	6	7	8
SX15B	1	15	0,1	5	От 0,1 до 2,5 включ.	±2,5	3000
					Св. 2,5 до 10 включ.	±5,0
					Св. 10 до 15 включ.	±7,5
	2		0,06	3	От 0,06 до 1,5 включ.	± 1,5	5000
					Св. 1,5 до 6 включ.	±3,0
					Св. 6 до 15 включ.	±4,5
SX30B	1	30	0,1	5	От 0,1 до 2,5 включ.	±2,5	6000
					Св. 2,5 до 10 включ.	±5,0
					Св. 10 до 30 в включ.	±7,5
	2		0,2	10	От 0,2 до 5 включ.	±5	3000
					Св. 5 до 20 включ.	± 10
					Св. 20 до 30 включ.	± 15
SX60B	1	60	0,2	10	От 0,2 до 5 включ.	±5	6000
					Св. 5 до 20 включ.	± 10
					Св. 20 до 60 включ.	± 15
	2		0,4	20	От 0,4 до 10 включ.	±10	3000
					Св. 10 до 40 включ.	±20
					Св. 40 до 60 включ.	±30
SX150B	1	150	0,4	20	От 0,4 до 10 включ.	±10	7500
					Св. 10 до 40 включ.	±20
					Св. 40 до 150 включ.	±30
	2		1	50	От 1 до 25 включ.	±25	3000
					Св. 25 до 100 включ.	±50
					Св. 100 до 150 включ.	±75
SX250B	1	250	1	50	От 1 до 25 включ.	±25	5000
					Св. 25 до 100 включ.	±50
					Св. 100 до 150 включ.	±75
	2		2	100	От 2 до 50 включ.	±50	2500
					Св. 50 до 200 включ.	± 100
					Св. 200 до 300 включ.	± 150
SX300B	1	300	1	50	От 1 до 25 включ.	±25	6000
					Св. 25 до 100 включ.	±50
					Св. 100 до 300 включ.	±75
	2		2	100	От 2 до 50 включ.	±50	/р® I Гоч№Г’сте-'; 11 1 с«ЯЯ» •’
					Св. 50 до 200 включ.	± 100
					Св. 200 до 300 включ.	± 150

Продолжение Таблицы 2
SX500B	1	500	2	100	От 2 до 50 включ.	±50	5000
					Св. 50 до 200 включ.	± 100
					Св. 200 до 300 включ.	± 150
	2		4	200	От 4 до 100 включ.	± 100	2500
					Св. 100 до 400 включ.	± 150
					Св. 400 до 500 включ.	±200
SX600B	1	600	2	100	От 2 до 50 включ.	±50	6000
					Св. 50 до 200 включ.	± 100
					Св. 200 до 300 включ.	± 150
SX1500B	1	1500	10	500	От 10 до 250 включ.	±250	3000
					Св. 250 до 1000 включ.	±500
					Св. 1000 до 1500 включ.	±750
SX3000B	1	3000	10	500	От 10 до 250 включ.	±250	6000
					Св. 250 до 1000 включ.	±500
					Св. 1000 до 3000 включ.	±750
	2		20	1000	От 20 до 500 включ.	±500	3000
					Св. 500 до 2000 включ.	± 1000
					Св. 2000 до 3000 включ.	± 1500
S1500BX	1	1500	10	500	От 10 до 250 включ.	±250	3000
					Св. 250 до 1000 включ.	±500
					Св. 1000 до 1500 включ.	±750
S3000BX	1	3000	10	500	От 10 до 250 включ.	±250	6000
					Св. 250 до 1000 включ.	±500
					Св. 1000 до 3000 включ.	±750
	2		20	1000	От 20 до 500 включ.	±500	3000
					Св. 500 до 2000 включ.	± 1000
					Св. 2000 до 3000 включ.	± 1500

Примечание - Максимально допустимые погрешности в период эксплуатации весов устанавливаются в два раза больше, чем при поверке.

Влияние устройства установки на нуль на результат взвешивания не

более......................................................................................................................±0,25е.

Показания на дисплее, г, не более.....................................................Мах + 9е.

Диапазон выборки массы тары (Т), % от Мах.............................от 0 до 100.

Условия эксплуатации:

- диапазон рабочих температур, °C:..........................................от - 10 до + 40;

- относительная влажность воздуха, %, не более 85 при температуре 40 °C, без конденсации влаги.

Электрическое питание:

- от сети переменного тока:

- напряжением, В ............................................................

от 187 до 242;

- частотой, Гц..................................................................

- от аккумуляторной батареи, В ................................................

Время работы от полностью заряженной аккумуляторной батареи, ч, не

более

Потребляемая мощность, В-A, не более

Средний срок службы, лет

Габаритные размеры и масса весовой платформы приведены в таблице 3.

Таблица 3

Обозначение грузоприемной платформы	Габаритные размеры платформы, мм, не более	Масса платформы, кг, не более
ER, FR	300 х 350 х 103	И
EL, FL	400 х 500 х 115	15
EX, FX	500 х 600 х 145	26
EV, FV	600 х 800 х 170	40
ТХ	508х710х	40
BR, VR	355 х 305 х 123	15
BL, VL	550 х 420 х 136	27
ВХ, VX	650 х 500 х 143	38
BS	800 х 800 х 110	72
BR	1000х1000х110	90
BL	1200х1200х110	122
BLX	1200х1500х110	209
ВХ	1500 х 1500 х ПО	249
Р	1260 х 840 х 100	51
S	1000х1000х100	83
R	1250х1250х100	123
L	1500х1500х100	170
QR1, WR3	305 х 305 х 95	16
HR1	355 х 305 х 95	12
QL2, WL4	457 х 457 х 115	32
HL2	500 х 400 х 105	23
НХ2	550 х 420 х 125	29
QX2, WX4	610х610х 137	42

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов или терминала. Типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1. Весы (модификация по заказу) - 1 шт.

2. Адаптер сетевого электропитания - 1 шт.

3. Руководство по эксплуатации - 1 экз.

лист 7 из 9

Нормативные документы

- ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».

- ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».

- Техническая документация: «OHAUS Corporation» (США), «OHAUS Instruments (Shanghai) Со., Ltd», Китай, «Ohaus Instruments (Changzhou) Co., Ltd» Китай.

Поверка

Поверку осуществлять в соответствии с Приложением ДА ГОСТ OIML R 76-1-2011 “Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки - гири класса точности Mi по ГОСТ OIML R 111-1-2009 «Гири классов точности El, Е2, Fl, F2, Ml, М1-2, М2, М2-3 и М3. Часть 1. Метрологические и технические требования».

Поверка весов электронных Defender, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лицами, аккредитованными для её осуществления (межповерочный интервал не более 12 месяцев).

Заключение

Весы электронные Defender соответствуют требованиям:

- ТР 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».

- ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования испытания».

- Технической документации: «OHAUS Corporation» (США), «OHAUS Instruments (Shanghai) Co., Ltd», Китай, «Ohaus Instruments (Changzhou) Co., Ltd» Китай.
