Весы автомобильные ВМА (далее - весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов и автопоездов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3929 16 |
| Наименование | Весы автомобильные ВМА |
| Год регистрации | 2016 |
| Номер сертификата | 10468 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | Индивидуальный предприниматель Антонович Олег Евгеньевич, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Индивидуальный предприниматель Антонович Олег Евгеньевич
Адрес: ул. Чичурина, 2, кв.76, 220124, г. Минск
Контакты: olegvtpr@gmail.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП. 2175-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 3929 16 [2016-04-07]
rb-03-02-3929-16_2016-04-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3929 16 [2010-02-17]
rb-03-02-3929-16_2010-02-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3929 16 [2018-05-11]
rb-03-02-3929-16_2018-05-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3929 16 [2019-10-24]
rb-03-02-3929-16_2019-10-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3929 16 [2011-11-14]
rb-03-02-3929-16_2011-11-14.pdf
|
Скачать |
Описание типа
Назначение
Весы автомобильные ВМА (далее - весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов и автопоездов.
Область применения - различные области хозяйственной деятельности.
Описание
Весы состоят из двух основных узлов: грузоприемной платформы с тензодатчиками и показывающего устройства, связанные через соединительные кабели и соединительную коробку. Грузоприемная платформа установлена на 4-х, 6-ти, 8-ми или 10-ти (в зависимости от исполнения весов) тензодатчиках, закрепленных симметрично друг от друга. Грузоприемная платформа с тензодатчиками устанавливается в яму на фундамент или на фундамент на поверхности земли.
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза посредством тензометрических датчиков в электрический сигнал, который обрабатывается электронной аппаратурой с целью отображения на цифровом индикаторе массы взвешиваемого груза.
Сигналы тензодатчиков суммируются в соединительной коробке и поступают в показывающее устройство.
В показывающем устройстве производится измерение суммарного сигнала тензодатчиков и вычисляется масса груза. Весоизмерительный прибор имеет цифровую индикацию массы взвешиваемого груза и светодиодную индикацию режимов работы. Управление производиться через кнопочную клавиатуру. Весы имеют вывод в стандартном интерфейсе RS232C на принтер и компьютер.
Весы изготавливаются в следующих модификациях:
- ВМА-20 - весы с наибольшим пределом взвешивания 20 000 кг:
- ВМА-30 - весы с наибольшим пределом взвешивания 30 000 кг:
- ВМА-40 - весы с наибольшим пределом взвешивания 40 000 кг: - ,.
- ВМА-50 - весы с наибольшим пределом взвешивания 50 000
- ВМА-60 - весы с наибольшим пределом взвешивания 60 ОООжр;
- ВМА-80 - весы с наибольшим пределом взвешивания 80 00Qi !1
Весы ВМА-20 имеют одно исполнение. Весы ВМА-30 имеют два исполнения, весы ВМА-40 - три исполнения, весы ВМА-50, ВМА-60, ВМА-80 - семь исполнений в зависимости от габаритных размеров грузоприемной платформы и количества тензометрических датчиков. Исполнения обозначаются арабскими цифрами в конце обозначения весов (например, весы ВМА-60 первого исполнения имеют обозначение ВМА-60-1).
Основные функциональные возможности весов:
- связь с внешним устройством;
- запоминания текущего значения веса как массы тары;
- обнуление показаний массы.
Внешний вид весов приведен на рисунке 1, показывающего устройства - на рисунках 2-4.
Схема пломбировки весов от несанкционированного доступа с указанием мест нанесения оттиска поверительного клейма и знака поверки в виде клейма-наклейки приведены в Приложении А к описанию типа.

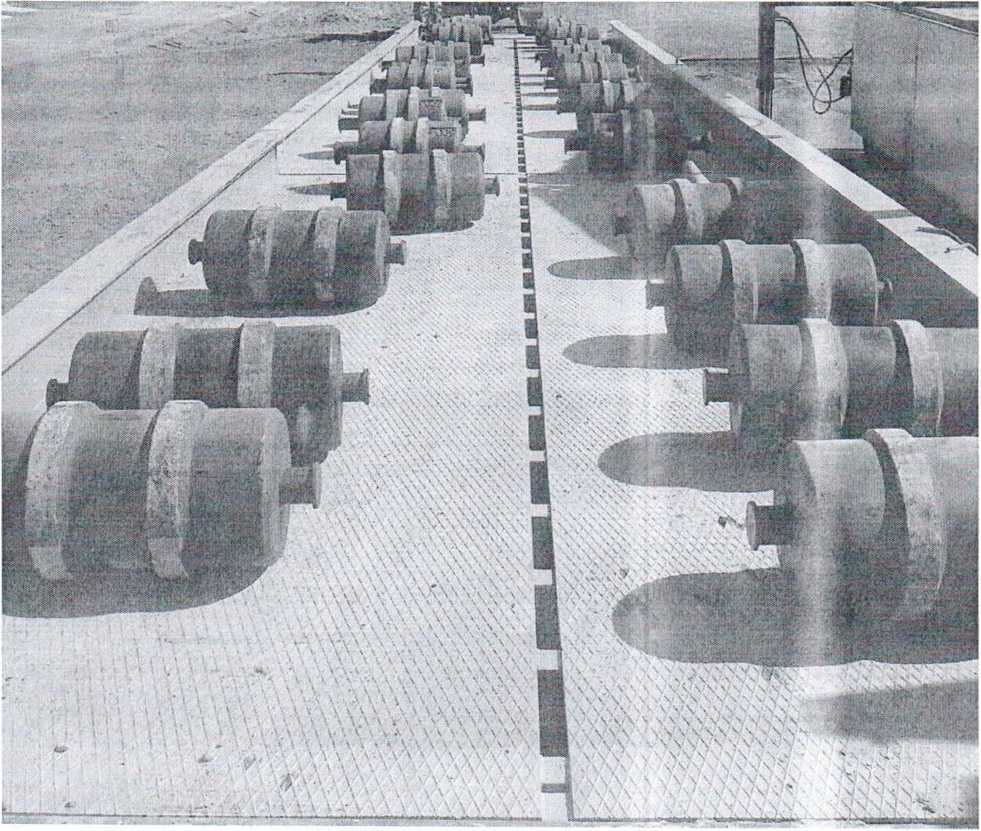

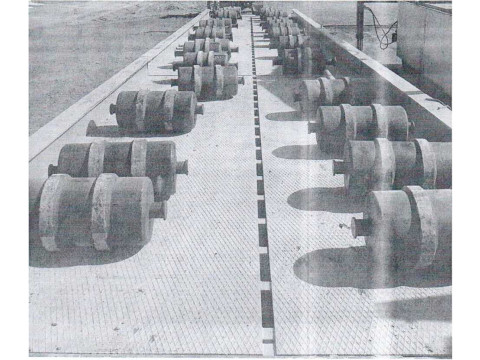

Рисунок 1 - Внешний вид весов

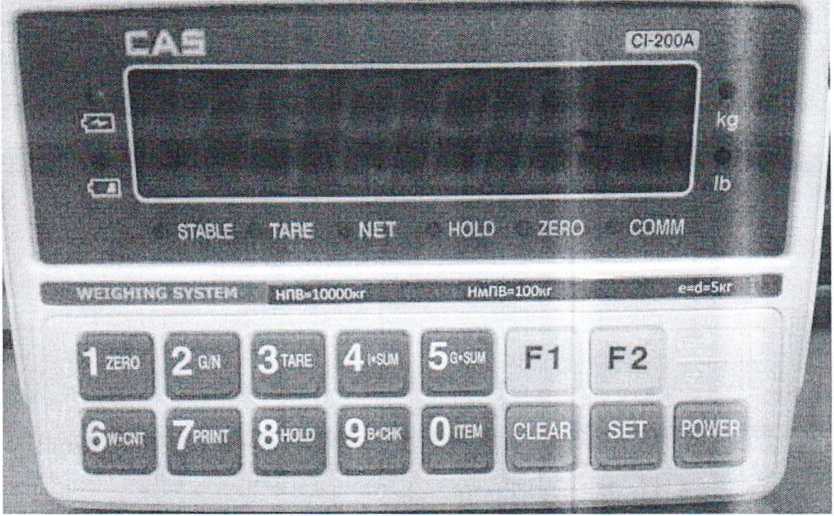

Рисунок 2 - Внешний вид показывающего устройства CI-200A

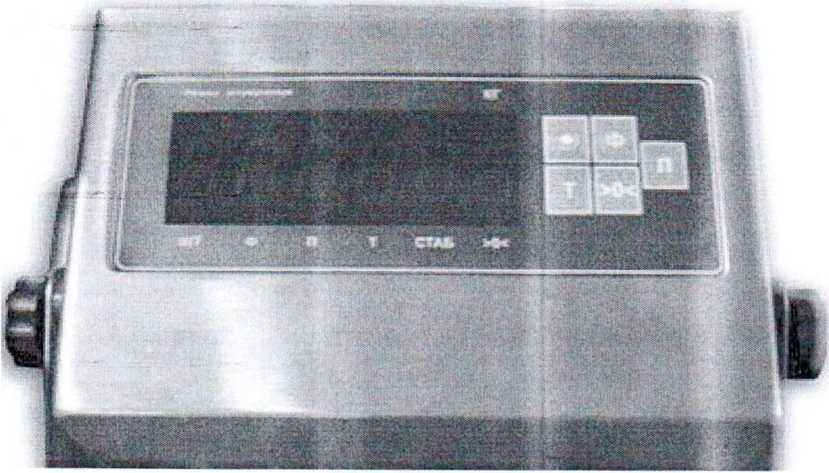

Рисунок 3 - Внешний вид показывающего устройства СТРОНГ-ТМ
грусь
1ля документов
Г
Государственный сеесто ^Р^лств измерений

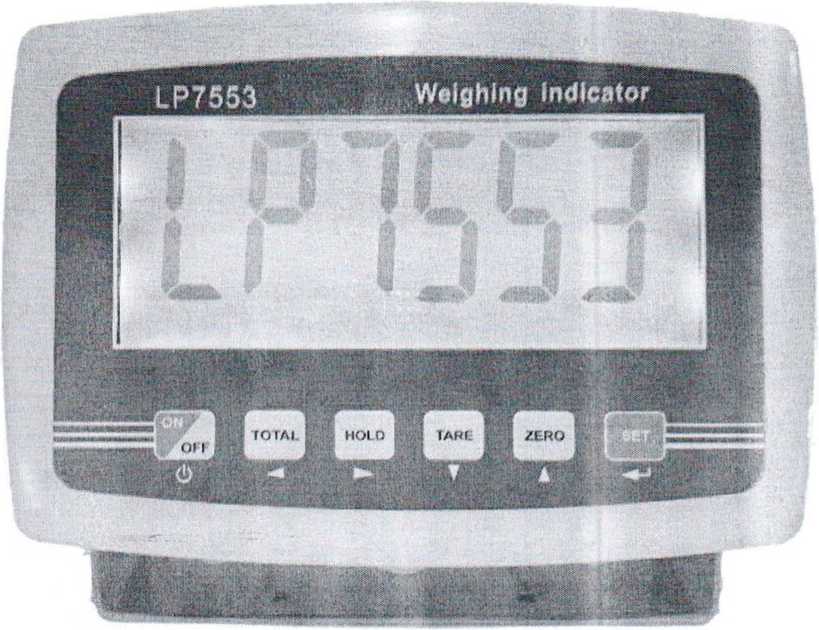

Рисунок 4 - Внешний вид показывающего устройства LP7553
ОСНОВНЫЕ ТЕХНИЧЕСКИЕИ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1-4.
Таблица 1 - Основные технические и метрологические характеристики
|
Наименование параметра |
Модификация весов | |||||
|
ВМА-20 |
ВМА-30 |
ВМА-40 |
ВМА-50 |
ВМА-60 |
ВМА-80 | |
|
Наибольший предел взвешивания (НПВ), кг |
20 000 |
30 000 |
40 000 |
50 000 |
60 000 |
80 000 |
|
Наименьшей предел взвешивания (НмПВ), кг |
200 |
200 |
200 |
400 |
400 |
1 000 |
|
Дискретность отсчета (d) и цена поверочного деления (е), кг |
10 |
10 |
10 |
20 |
20 |
50 |
|
Диапазон выборки массы тары |
От НмПВ до НПВ | |||||
Таблица 2 - Наименование программного обеспечения
|
Модификация показывающего устройства |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
LP7553 |
встроенное |
7552EQ0001151О0.7\ |
|
/г \ | |1осулар<:18еи.ный реестр II II 1 средств измерений II \\ \Республики Беларусь / j | ||
Л г, г ’.Л
Таблица 3 - Основные технические и метрологические характеристики
|
Интервалы взвешивания, кг |
Пределы допускаемой погрешности, кг | |
|
При первичной поверки на предприятиях (изготовление и ремонт) |
При эксплуатации и после ремонта в эксплуатационной организации | |
|
ВМА-20 | ||
|
от НмПВ до 500е |
±5 |
±10 |
|
св. 500е до 2000е |
±10 |
±20 |
|
св. 2000е |
—. |
— |
|
ВМА-30, ВМА-40 | ||
|
от НмПВ до 500е |
±5 |
±10 |
|
св. 500е до 2000е |
±10 |
±20 |
|
св. 2000е |
±15 |
±30 |
|
ВМА-50, ВМА-60 | ||
|
от НмПВ до 500е |
±10 |
±20 |
|
св. 500е до 2000е |
±20 |
±40 |
|
св. 2000е |
±30 |
±60 |
|
ВМА-80 | ||
|
от НмПВ до 500е |
±25 |
±50 |
|
св. 500е до 2000е |
±50 |
±100 |
|
св. 2000е |
— |
— |
Таблица 4 - Основные технические и метрологические характеристики
|
Исполнение весов |
Габаритные размеры грузоприемной платформы, м, не более |
Количество тензодатчиков, шт. |
Масса, кг, не более |
Конструкторская документация |
|
ВМА-20 |
6 000x4 000 |
4 |
2 850 |
ВМА.01.00.000 |
|
ВМА-30-1 |
12 000x4 000 |
4 |
5 700 |
ВМА.01.00.000 |
|
ВМА-30-2 |
12 000x4 000 |
6 |
7 600 |
ВМА.02.00.000 |
|
ВМА-40-1 |
12 000x4 000 |
4 |
5 700 |
ВМА.01.00.000 |
|
ВМА-40-2 |
12 000x4 000 |
6 |
7 600 |
ВМА.02.00.000 |
|
ВМА-40-3 |
16 000x4 000 |
8 |
9 800 |
ВМА.03.00.000 |
|
ВМА-50-1 |
12 000x4 000 |
4 |
5 700 |
ВМА.01.00.000 |
|
ВМА-50-2 |
12 000x4 000 |
6 |
7 600 |
ВМА.02.00.000 |
|
ВМА-50-3 |
16 000x4 000 |
4 |
7 600 |
ВМА.01.00.000 |
|
ВМА-50-4 |
16 000x4 000 |
6 |
8 000 |
ВМА.02.00.000 |
|
ВМА-50-5 |
16 000x4 000 |
8 |
9 800 |
ВМА.03.00.000 |
|
ВМА-50-6 |
18 000x4 000 |
8 |
10 500 |
ВМА.03.00.000 |
|
ВМА-50-7 |
24 000x4 000 |
10 |
12 000 |
В МА.04.00.000 |
|
ВМА-60-1 |
12 000x4 000 |
4 |
5 700 |
ВМА.01.00.000 |
|
ВМА-60-2 |
12 000x4 000 |
6 |
7 600 |
ВМА.02.00.000 |
|
ВМА-60-3 |
16 000x4 000 |
4 |
7 600 |
ВМА.01.00.000 |
|
ВМА-60-4 |
16 000x4 000 |
6 |
8 000 |
ВМА.02.00.000 |
|
ВМА-60-5 |
16 000x4 000 |
8 |
9 800 |
ВМА.03.00.000 |
|
ВМА-60-6 |
18 000x4 000 |
8 |
10 500 |
ВМА.03.00.000 |
|
ВМА-60-7 |
24 000x4 000 |
10 |
12 000 |
ВМА.04.00.000 |
|
ВМА-80-1 |
12 000x4 000 |
4 |
5 700 |
ВМА.01.00.000 |
|
ВМА-80-2 |
12 000x4 000 |
6 |
7 600 |
ВМА.02.00.000 |
|
ВМА-80-3 |
16 000x4 000 |
4 |
7 600 |
ВМА.01.00.000 |
|
ВМА-80-4 |
16 000x4 000 |
6 |
8 000 |
В МА. 02.00.000 |
|
ВМА-80-5 |
16 000x4 000 |
8 |
9 800 |
бма.оз:о;о.ооОу |
|
ВМА-80-6 |
18 000x4 000 |
8 |
10 500 |
BMA.O3.6o.OQOft |
|
ВМА-80-7 |
24 000x4 000 |
10 |
12 000 |
ЙМА.04.00.000!/ --V—\гДй rj'Ji 7~7Т |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на лицевую панель весов с последующим ламинированием согласно КД и на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки весов указан в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Весы автомобильные ВМА в составе: | |
|
- грузоприемная платформа |
1 шт. |
|
- показывающее устройство CI-200A, производства фирмы «CAS», Корея *; - показывающее устройство СТРОНГ-ТМ, производства предприятия «ВесТехноПрибор», Республика Беларусь * - показывающее устройство LP7553, производства фирмы «LOCOSC», Китай * |
1 шт. |
|
- коробка соединительная |
1 шт. |
|
- кабель соединительный |
до 100 м |
|
- тензометрические датчики WBK, производства фирмы «CAS», Корея *; - тензометрические датчики НМ9В, производства фирмы «Zemic», Китай * |
в соответствии с таблицей 3 |
|
- руководство по эксплуатации ВМА.00.00.000 РЭ ** |
1 экз. |
|
* выбирается исходя из требований заказчика * * методика поверки включена в руководство по эксплуатации | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СТБ ЕН 45501-2004 «Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний».
ТУ BY 190868730.002-2009 «Весы автомобильные ВМА. Технические условия».
МРБ МП. 2175-2011 «Весы автомобильные ВМА. Методика поверки».
Заключение
Весы автомобильные ВМА соответствуют требованиям ТУ BY 190868730.002-2009 и СТБ ЕН 45501-2004, ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация № ТС BY/112 11.01. ТР004 003 16074 о соответствии техническим регламентам, срок действия по 03.03.2021 включительно).
Межповерочный интервал - не более 12 месяцев (для весов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
