Осциллографы С1-127 (ЖКИ) М
Номер в ГРСИ РФ: | РБ 03 16 5976 16 |
---|---|
Раздел: | Средства измерений радиотехнических величин [16] |
Категория: | Осциллографы |
Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
Описание типа РБ 03 16 5976 16 [2016-09-16]
rb-03-16-5976-16_2016-09-16.pdf
|
Скачать |
Осциллографы С1-127 (ЖКИ) М (далее - осциллографы) предназначены для наблюдения и измерения электрических сигналов размахом от 4 мВ до 300 В и длительностью от 20 нс до 2 с в полосе частот от 0 до 70 МГц.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 16 5976 16 |
Наименование | Осциллографы С1-127 (ЖКИ) М |
Год регистрации | 2016 |
Номер сертификата | 10359 |
Дата регистрации | 2016-04-26 |
Срок действия | 2021-04-26 |
Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МРБ МП.2598-2016. |
Поверители
Скачать
Описание типа РБ 03 16 5976 16 [2016-09-16]
rb-03-16-5976-16_2016-09-16.pdf
|
Скачать |
Описание типа
Назначение
Осциллографы С1-127 (ЖКИ) М (далее - осциллографы) предназначены для наблюдения и измерения электрических сигналов размахом от 4 мВ до 300 В и длительностью от 20 нс до 2 с в полосе частот от 0 до 70 МГц.
Применяются при производстве, эксплуатации, ремонте и наладке радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Описание
Осциллограф состоит из следующих частей:
- блока аналоговой обработки;
- аттенюаторов 1 и 2;
- схемы синхронизации;
- блока цифровой обработки;
- блока питания;
- блока управления;
- устройства подогрева ЖКИ;
- модуля ЖКИ.
Входные сигналы поступают на входы аттенюаторов 1 и 2, которые обеспечивают коэффициенты отклонения от 1 мВ/дел до 5 В/дел из ряда чисел 1, 2, 5 и формируют сигналы синхронизации, поступающие на схему синхронизации. С выходов аттенюаторов сигналы обоих каналов поступают в блок цифровой обработки сигналов, в котором происходит преобразование аналогового сигнала в цифровой.
Блок управления формирует сигналы управления для аттенюаторов и схемы синхронизации. Схема синхронизации получает сигнал от аттенюатора 1 (2) или с входа синхронизации и формирует из них импульсы запуска.
Модуль ЖКИ служит для отображения сигнала в видимое изображение.
Устройство подогрева ЖКИ необходимо при работе осциллографа при отрицательной температуре.
Блок питания предназначен для преобразования переменных напряжений питающей сети в необходимые для питания узлов осциллографа уровни напряжений.
Осциллографы выполнены в виде настольных переносных приборов.
Общий вид осциллографов приведен на рисунке 1.
Схема с указанием мест нанесения знака поверки (клейма-наклейкиЖ#т^^\ рования приведена в приложении А к описанию типа. ([ ( ($

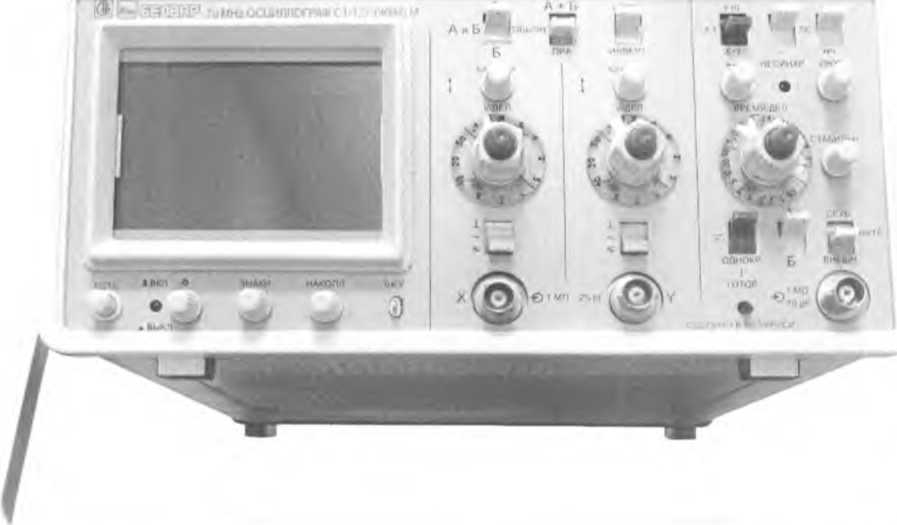

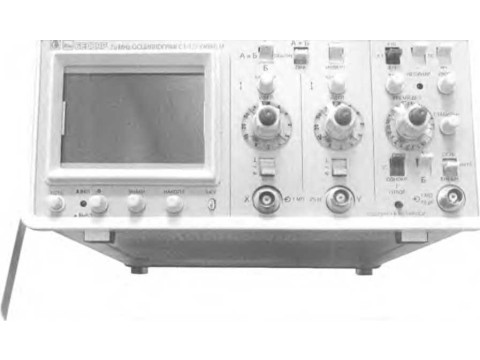

Рисунок 1 - Осциллограф С1-127 (ЖКИ) М. Внешний вид.
Влияние ПО учтено при нормировании метрологических характеристик осциллографов. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
Обозначение осциллографа |
Наименование ПО |
Номер версии ПО |
С1-127 (ЖКИ) М |
Внутреннее программное обеспечение |
V.4 |
Примечания: Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО осциллографов останется без изменений. |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая часть экрана |
53 х 77 мм |
Число каналов |
2 |
Диапазон коэффициентов отклонения Пределы допускаемого значения основной погрешности: |
от 1 мВ/дел до 5 В/дел |
- для коэффициентов отклонения (0,005-5) В/дел - для коэффициентов отклонения 1 и 2 м В/дел - в рабочих условиях эксплуатации для коэффициентов отклонения (0,005-5) В/дел - в рабочих условиях эксплуатации для коэффициентов отклонения 1 и 2 мВ/дел Диапазон коэффициентов развертки Пределы допускаемого значения основной погрешности: |
± 3 % (± 4 % с делителем 1:10) ± 4 % (± 5 % с делителем 1:10) ± 4,5 % (± 5,5 % с делителем 1:10) ± 6,0 % (± 7 % с делителем 1:10) от 0,05 мкс/дел до 0,2 с/дел |
- коэффициентов развертки - коэффициентов развертки с растяжкой Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации с растяжкой Пределы допускаемого значения основной погрешности осциллографа при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел Пределы допускаемого значения погрешности осциллографа при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел в рабочих условиях эксплуатации |
±3% ±4% ±4,5 % ±6% ± 5 % (с растяжкой) ± 7,5 % |
Параметры переходной характеристики (далее - ПХ) приведены в таблице 2.
Таблица 2 - Параметры ПХ
Параметры ПХ |
0,005-2 В/дел |
5 В/дел |
1, 2 мВ/дел |
с делителем 1:10 (0,005-2 В/дел) |
Время нарастания, нс, не более |
5 |
5 |
35 |
5 |
Выброс, %, не более |
5 |
5 |
5 |
10 |
Время установления, нс, не более |
35 |
35 |
200 |
35 |
Неравномерность на участке установления, %, не более |
5 |
10 |
5 |
5 |
Неравномерность, %, не более |
2 |
2 |
5 |
не нормируется |
Параметры входов каналов вертикального отклонения: - входное активное сопротивление - входное активное сопротивление с делителем 1:10 - входная емкость, не более - входная емкость с делителем 1:10, не более Диапазон частот синхронизации Минимальный уровень сигнала, не более: - при внутренней синхронизации - при внешней синхронизации Масса осциллографа, не более Габаритные размеры, не более Потребляемая мощность, не более Средняя наработка на отказ, не менее Гамма-процентный ресурс при у =95%, не менее Среднее время восстановления, не более Время непрерывной работы Рабочие условия эксплуатации осциллографа: - температура - влажность Напряжение питающей сети осциллографа
Напряжение питающей сети постоянного тока
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель осциллографов методом офсетной печати, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
(1± 0,03) МОм
(10±0,3) МОм
25 пФ
15 пФ
от 10 до 75 МГц
0,8 деления
0,2 В
4 кг
295x130x405 мм
50 ВА
7000 ч
10000 ч
Зч 16ч
от минус 30 до плюс 50 0 С
98 % при 25 0 С
(230 ± 23) В частотой (50 ±1) Гц;
(220 ± 11) В, (115 ±6) В
частотой (400 ±10) Гц;
(27 ± 2,7) В
Состав комплекта поставки осциллографов соответствует таблице 3. Таблица 3
Наименование, тип |
Обозначение |
Количество |
Осциллограф С1-127 (ЖКИ) М |
УШЯИ.411161.001-24 |
1 |
Комплект ЗИП эксплуатационный, в нем: |
Тг4.072.06-21 |
1 |
кабель N1 |
Тг4.850.252 |
3 |
шнур питания 27 V |
УФЦИ.685631.004 |
1 |
шнур сетевой |
РУВИ.685612.017-01 |
1 |
крышка |
Тг7.852.552 |
1 |
вставка плавкая ВП2Б-1 В-2,0 А-250 В |
АГ0.481.304 ТУ |
4 |
вставка плавкая ВП1-1-2,0 А-250 В |
АГ0.481.304ТУ |
2 |
переход BNC-T |
BNC-T |
2 |
делитель 1:10 |
НР-9250 |
2 |
Эксплуатационная документация | ||
Руководство по эксплуатации |
УШЯИ.411161.001-24 РЭ |
1 |
Формуляр |
УШЯИ.411161.001-24 ФО |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY В 190737825.001-2014 «Осциллограф С1-127 (ЖКИ) М. Технические условия».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
МРБ МП.2598 -2016 «Осциллограф С1-127 (ЖКИ) М. Методика поверки».
Заключение
Осциллографы С1-127 (ЖКИ) М соответствуют требованиям ТУ BY В 190737825.001-2014, ГОСТ 22261-94, ГОСТ 12.2.091-2002, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 003 17116 до 05.05.2021).
Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения либо применяемых в сфере законодательной метрологии), не более 20 месяцев (для осциллографов, используемых вне сферы законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
220053, г. Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
