Осциллографы С1-157

Назначение

Осциллографы С1-157 предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 100 МГц, а также для измерения параметров двух- и трехполюсников при помощи встроенного тестера компонентов.

Область применения: производство, эксплуатация, ремонт и наладка различной радиоэлектронной аппаратуры.

Описание

Осциллографы содержат следующие составные части:

- аттенюатор канала А;

- аттенюатор канала Б;

- усилитель предварительный Y;

- линия задержки;

- усилитель выходной Y;

- усилитель горизонтального отклонения;

- усилитель импульсов подсвета;

- блок развертки;

- калибратор;

- блок управления;

- электронно-лучевая трубка (ЭЛТ);

- тестер компонентов;

- блок питания, в состав которого входит схема управления ЭЛТ.

Исследуемые сигналы подаются на входы аттенюаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране ЭЛТ. В усилителе предварительном осуществляется усиление сигналов, калибровка усиления в каждом канале, инвертирование сигнала в канале Б, смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали, выбор каналов (одного, двух или их суммы, а также наряду с ними канала синхронизации). Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволяет наблюдать фронты Kopo^gf^W-пульсов.

Выходной усилитель Y усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ. В блоке развертки осуществляется синхронизация сигнала для получения неподвижного изображения сигнала на экране ЭЛТ.

Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки.

Тракт горизонтального отклонения осциллографов обеспечивает автоколебательный, ждущий и однократный режимы работы.

Осциллографы С1-157 являются переносными приборами. Ручка переноски позволяет установить осциллографы под требуемым углом.

Тестер компонентов служит для измерения параметров двух и трехполюсников.

Внешний вид осциллографов приведен на рисунке 1.

Схема пломбирования осциллографа от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки и поверительного клейма приведено в приложении А.

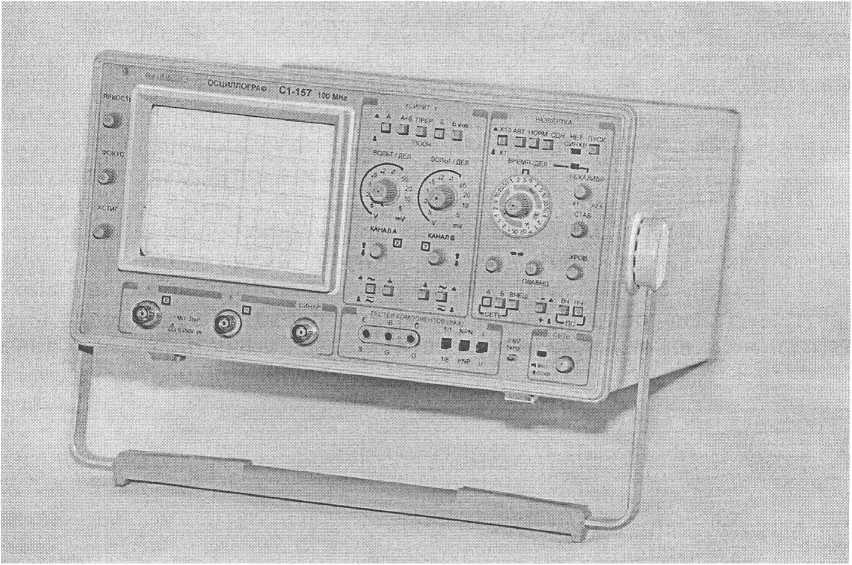

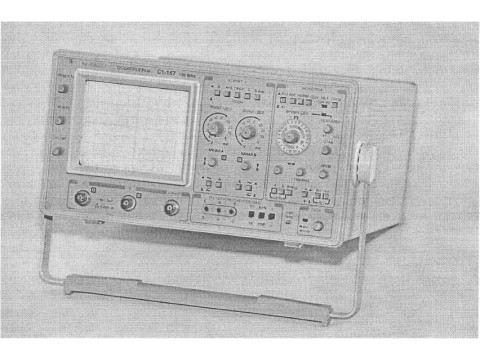

Рисунок 1 - Осциллограф С1-157. Внешний вид.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая часть экрана ЭЛТ Количество каналов

Диапазон коэффициентов отклонения Диапазон коэффициентов развертки Пределы допускаемой основной погрешности коэффициентов отклонения - в рабочих условиях применения

Пределы допускаемого значения погрешности коэффициентов развертки

- в рабочих условиях применения Пределы допускаемой основной погрешности при измерении временных интервалов для коэффициентов развертки от 0,02 до 0,5 мкс/дел с включенной растяжкой и для коэффициентов развертки 0,02 и 0,05 мкс/дел без растяжки - в рабочих условиях применения Параметры входов каналов вертикального отклонения

- диапазон входного активного сопротивления - входная емкость, не более

Параметры переходной характеристики каждого из каналов вертикального отклонения, не более: - время нарастания - выброс

- время установления

- неравномерность на участке установления Параметры входов каналов вертикального отклонения:

непосредственного входа:

- входное активное сопротивление

- входная емкость, не более при работе с делителем 1:10: - входное активное сопротивление - входная емкость, не более Диапазон частот синхронизации: Предельные уровни сигнала при внутренней синхронизации:

- в диапазоне частот от 10 Гц до 30 МГц: минимальный уровень, не более: максимальный уровень, не менее:

- в диапазоне частот от 30 до 100 МГц: минимальный уровень, не более: максимальный уровень, не менее: Предельные уровни сигнала при внешней синхронизации: минимальный уровень, не более: максимальный уровень, не менее: Параметры калибратора:

- частота следования импульсов - амплитуда

Потребляемая мощность, не более Масса, не более

80x100 мм

2

от 5 мВ/дел до 5 В/дел

от 0,02 мкс/дел до 200 мс/дел

±3,0 % (±4,0 % с делителем 1:10)

±4,5 % (±6,0 % с делителем 1:10)

± 4,0 % (±5,0 % с растяжкой)

± 6,0 % (±7,5 % с растяжкой)

±5,0 %

±7,5 %

(1±0,03) МОм

25 пФ

3,5 нс (3,5 нс с делителем 1:10)

6 % (10 % с делителем 1:10)

18 нс (25 нс с делителем 1:10)

6 % (10 % с делителем 1:10)

(1±0,03) МОм

25 пФ

(10±0,3) МОм

20 пФ

от 10 Гц до 100 МГц

0,8 дел

8 дел

2 дел

8 дел

0,2 В

10 В

(1000±10) Гц (0,6±0,006) В 80 В А 8 кг

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель осциллографов методом офсетной печати, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки осциллографов соответствует таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

УШЯИ.411161.026 ТУ «Осциллограф С1-157. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие ния».

МРБ МП. 2764-2018 «Осциллограф С1-157. Методика поверки».

Государственный ржгв средств

Заключение

Осциллографы С1-157 соответствуют требованиям УШЯИ.411161.001 ТУ, ГОСТ 22261-94, ГОСТ 12.2.091-2012, ТР ТС 004/2011, ТР ТС 020/2011 (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01. ТР004 003 23861 от 27.09.2017).

Межповерочный интервал -12 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ.

220053, г. Минск, Старовиленский тракт, 93, тел.234-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025
