Осциллографы С1-127 (ЖКИ), С1-127 Е

Назначение

Осциллографы С1-127 (ЖКИ), С1-127 Е (далее - осциллографы) предназначены для наблюдения и измерения электрических сигналов размахом от 4 мВ до 300 В и длительностью от 20 нс до 2 с в полосе частот от 0 до 50 МГц для С1-127 (ЖКИ), до 70 МГц для С1-127 Е.

Применяются при производстве, эксплуатации, ремонте и наладке радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.

Описание

Осциллограф состоит из следующих частей:

- блока аналоговой обработки;

- аттенюаторов 1 и 2;

- схемы синхронизации;

- блока цифровой обработки;

- блока питания;

- блока управления;

- устройства подогрева ЖКИ;

- модуля ЖКИ.

Входные сигналы поступают на входы аттенюаторов 1 и 2, которые обеспечивают коэффициенты отклонения от 1 мВ/дел до 5 В/дел из ряда чисел 1, 2, 5 и формируют сигналы синхронизации, поступающие на схему синхронизации. С выходов аттенюаторов сигналы обоих каналов поступают в блок цифровой обработки сигналов, в котором происходит преобразование аналогового сигнала в цифровой.

Блок управления формирует сигналы управления для аттенюаторов и схемы синхронизации. Схема синхронизации получает сигнал от аттенюатора 1 (2) или с входа синхронизации и формирует из них импульсы запуска.

Модуль ЖКИ служит для отображения сигнала в видимое изображение.

Устройство подогрева ЖКИ необходимо при работе осциллографа при отрицательной температуре.

Блок питания предназначен для преобразования переменных напряжений питающей сети в необходимые для питания узлов осциллографа уровни напряжений.

Осциллографы выполнены в виде настольных переносных приборов.

Общий вид осциллографов приведен на рисунке 1 i

Схема с указанием мест нанесения знака поверки ( рования приведена в приложении А к описанию типа.

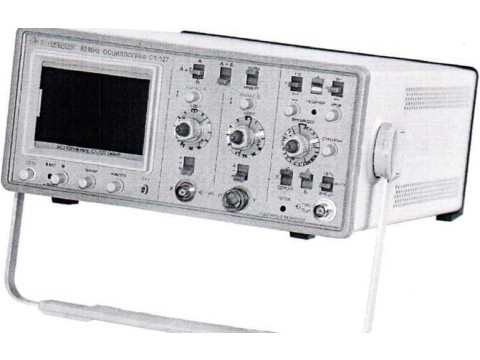

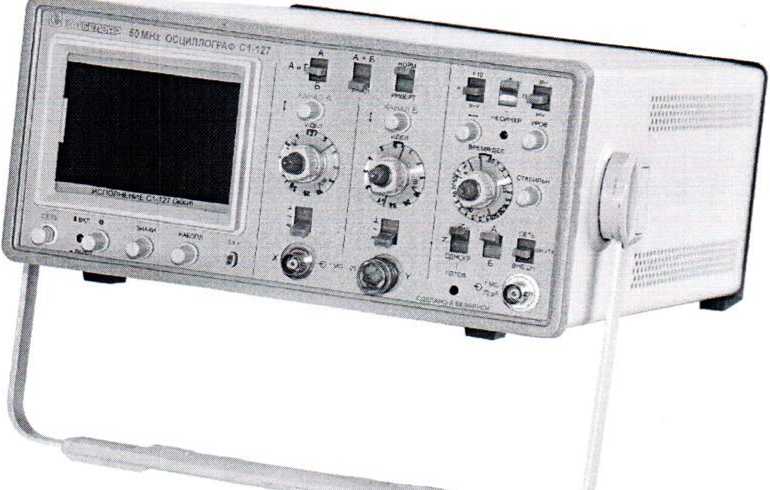

Рисунок 1 - Осциллограф С1-127 (ЖКИ). Внешний вид.

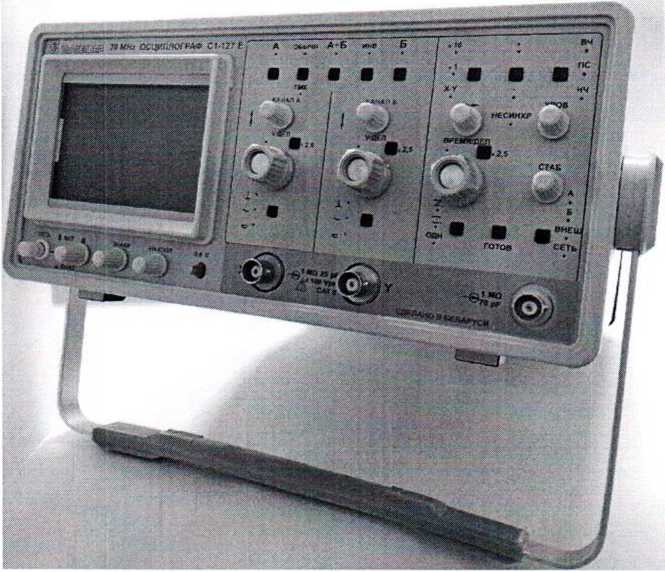

Рисунок 2 - Осциллограф С1-127 Е. Внешний вид.

Влияние ПО учтено при нормировании метрологических характеристик осциллографов. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.

Государственной реестр] средств ивме^ння / \ Республики А

4^7 г 7^#^

Таблица 1 - Идентификационные данные ПО

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон коэффициентов отклонения

Пределы допускаемого значения основной погрешности:

- для коэффициентов отклонения (0,005-5) В/дел

-для коэффициентов отклонения

1 и 2 м В/дел

- в рабочих условиях эксплуатации для коэффициентов отклонения (0,005-5) В/дел

- в рабочих условиях эксплуатации для коэффициентов отклонения 1 и 2 мВ/дел

Диапазон коэффициентов развертки

Пределы допускаемого значения основной погрешности:

- коэффициентов развертки

- коэффициентов развертки с растяжкой

Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации

Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации с растяжкой

Пределы допускаемого значения основной погрешности осциллографа при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел

Пределы допускаемого значения погрешности осциллографа при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел в рабочих условиях эксплуатации

от 1 мВ/дел до 5 В/дел

± 3 % (± 4 % с делителем 1:10)

± 4 % (± 5 % с делителем 1:10)

±4,5 % (± 5,5 % с делителем 1:10)

± 6 % (± 7 % с делителем 1:10)

от 0,05 мкс/дел до 0,2 с/д ел

±3%

±4 %

± 4,5 %

±6 %

± 5 % (с растяжкой)

± 7,5 %

Параметры переходной характеристики (далее - ПХ) приведены в таблице 2.

_____Таблица 2 - Параметры ПХ____________________________

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель осциллографов, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки осциллографов соответствует таб^

Для док уме

Государственный реест, средств измерений Республики Беларусь

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

УШЯИ.411161.001 ТУ «Осциллографы С1-127, С1-127/1.С1-127 (ЖКИ), С1-127 Е. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 12.2.091-2012 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

МРБ МП.2372 - 2013 «Осциллографы С1-127 (ЖКИ), С1-127 Е. Методика поверки».

Заключение

Осциллографы С1-127 (ЖКИ), С1-127 Е соответствуют требованиям УШЯИ.411161.001 ТУ, ГОСТ 22261-94, ГОСТ 12.2.091-2012, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № BY/112 11.01. ТР020 003 26456 до 22.03.2023).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ.

220053, г. Минск, Старовиленский тракт, 93, тел.334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025
