Осциллографы С8-46/1, С8-46/2, С8-46/3, С8-46/4

Назначение

Осциллографы С8-46/1, С8-46/2, С8-46/3, С8-46/4 (далее - осциллографы), предназначены для исследования формы и измерения параметров однократных, периодических электрических сигналов в диапазоне частот до 100 МГц для С8-46/1, до 200 МГц для С8-46/2, до 60 МГц для С8-46/3 с максимальной частотой дискретизации 1 Гвыборок/с и эквивалентной частотой 25 Гвыборок/с, до 300 МГц для С8-46/4 с максимальной частотой дискретизации 2 Гвыборок/с и эквивалентной частотой 50 Гвыборок/с.

Осциллографы применяются при наладке, контроле, ремонте измерительных приборов, систем и устройств в различных областях хозяйственной деятельности.

Описание

Осциллографы имеют блочную конструкцию и, в зависимости от исполнения, состоят из следующих составных частей:

- модуль основной;

- аттенюатор канала СН1 (Атт. 1);

- аттенюатор канала СН2 (Атт. 2);

- аттенюатор канала СНЗ (Атт. 3) - для С8-46/4;

- аттенюатор канала СН4 (Атт. 4) - для С8-46/4;

- аналогово-цифровой преобразователь 1 (АЦП);

- аналогово-цифровой преобразователь 2 (АЦП2);

- аналогово-цифровой преобразователь 3 (АЦПЗ) - для С8-46/4;

- аналогово-цифровой преобразователь 4 (АЦП4) - для С8-46/4;

- блок синхронизации;

- устройство преобразования;

- устройство управления яркостью;

- устройство формирования изображения;

- блок управления развертками;

- ЖКИ;

- блок питания (БП);

- внутренний генератор;

- устройство управления;

- СН1 - вход канала 1;                                        # / rTk \\

- СН2 - вход канала 2;

- СНЗ - вход канала 3 - для С8-46/4;

- СН4 - вход канала 4 - для С8-46/4;

- TRIGGER - вход внешней синхронизации.

Межблочные соединения осуществляются с помощью кабелей и жгутов.

Исследуемые сигналы подаются на входы Атт. 1-4. В аттенюаторах формируются сигналы синхронизации, поступающие на схему синхронизации, а также сигналы, поступающие на входы АЦП. АЦП преобразовывают аналоговые сигналы в цифровой код, который обрабатывается в устройстве преобразования.

Блок синхронизации получает сигнал от Атт. 1 (Атт. 2, Атт. 3, Атт. 4) или со входа TRIGGER и формирует импульсы запуска для устройства преобразования.

Модуль ЖКИ служит для отображения сигнала в видимое изображение.

Блок питания предназначен для получения ряда напряжений, которые необходимы для работы всех устройств осциллографов.

Устройство управления осуществляет выбор режимов работы осциллографов.

Внутренний генератор предназначен для формирования прямоугольных импульсов и для проверки работоспособности осциллографов.

Осциллографы обеспечивают следующие дополнительные режимы работы:

- хранение в памяти сигналов;

- хранение в памяти состояний панели и сигналов;

- обработка сигнала, записанного в памяти;

- режим усреднения периодических сигналов;

- сложение и вычитание по двум каналам;

- спектральный анализ сигналов.

Управление указанными режимами осуществляется через меню.

Осциллографы обеспечивают следующие виды цифровых измерений:

- измерение напряжения между двумя курсорами, установленными оператором;

- измерение временного интервала между двух курсоров, установленных оператором;

- автоматическое измерение следующих параметров периодических сигналов на различных устанавливаемых уровнях и временных окнах: времени нарастания и времени спада импульсов, амплитуды сигналов, выброса.

Осциллографы обеспечивают возможность выполнения команд удаленного управления по интерфейсу USB.

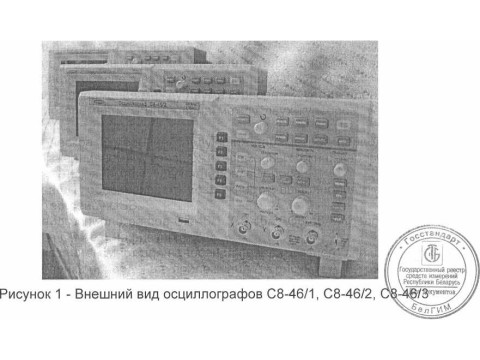

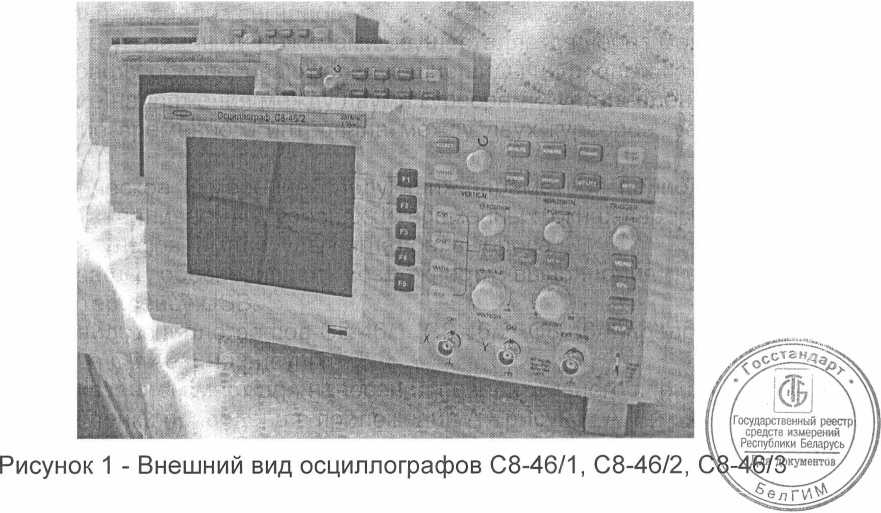

Внешний вид осциллографов С8-46/1, С8-46/2, С8-46/3 представлен на рисунке 1, осциллографа С8-46/4 на рисунке 2.

Схема с указанием мест для нанесения поверительного клейма и знака поверки в виде клейма-наклейки приведена в приложении А - рисунок А.1 и рисунок А.2.

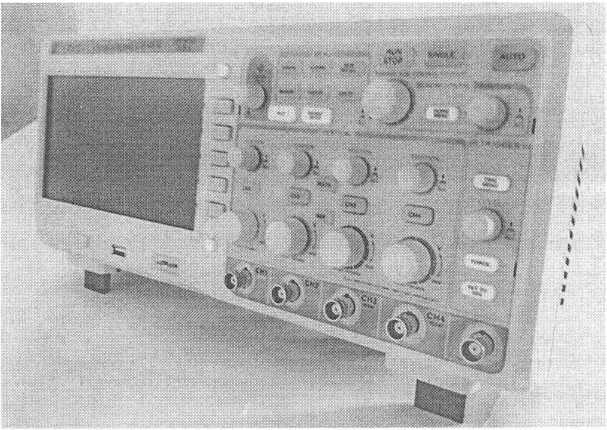

Рисунок 2 - Внешний вид осциллографа С8-46/4

Влияние ПО учтено при нормировании метрологических характеристик осциллографов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значения основных технических и метрологических характеристик осциллографов приведены в таблице 2.

Таблица 2

&ЛГИ^;

сударственный реестр средств измерений / ^еспубанки Беларусь / Лфш^о£|яентов/

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель осциллографов методом офсетной печати, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Состав комплекта поставки осциллографов соответствует таблице 3.

Таблица 3

^дарственный peecTDi Г1 средств измерений / | бспублики

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 190737825.004-2011 «Осциллографы С8-46/1, С8-46/2, С8-46/3, С8-46/4. Технические условия».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

МРБ МП.2132-2011 «Осциллографы С8-46/1, С8-46/2, С8-46/3, С8-46/4. Методика поверки».

Заключение

Осциллографы С8-46/1, С8-46/2, С8-46/3, С8-46/4 соответствуют требованиям ТУ BY 190737825.004-2011, ГОСТ 22261-94, ГОСТ 12.2.091-2012, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 003 17879 до 21.07.2021, ЕАЭС № BY/112 11.01. ТР004 003 22867 до 15.07.2022).

Межповерочный интервал - не более 12 месяцев (для осциллографов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ.

220053, г. Минск, Старовиленский тракт, 93, тел.334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025
