Термометры сопротивления электрические ТП-2

Назначение

Термометр сопротивления электрический ТП-2 (далее - термометр) предназначен для дистанционного измерения температуры воды и масла энергетических узлов наземных машин.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Термометр применяют в наземном транспорте, в различных отраслях промышленности.

Описание

Термометр представляет собой комплект, состоящий из измерителя ТУЭ-8А и термодатчика полупроводникового ПП-2 ТУ 25-7529.0009-87. Принцип действия термометра основан на изменении сопротивления теплочувствительного элемента термодатчика полупроводникового 1111-2, в зависимости от температуры измеряемой среды, включенного в одно из плеч мостовой схемы измерителя, что в свою очередь изменяет величину и соотношение токов в рамках прибора. Действие магнитоэлектрического логометра основано на свойстве вращающихся рамок, собранных со стрелкой на одной оси, устанавливаться по направлению оси результирующего магнитного поля между полем постоянного магнита и полем, создаваемым токами, протекающими в рамках.

Логометр устанавливается вместе с резисторами мостовой схемы на общее основание измерителя и помещается в металлический брызгонепроницаемый со стороны стекла корпус. Корпус снабжен фланцем с винтами ля крепления измерителя к приборной доске.                                                   -

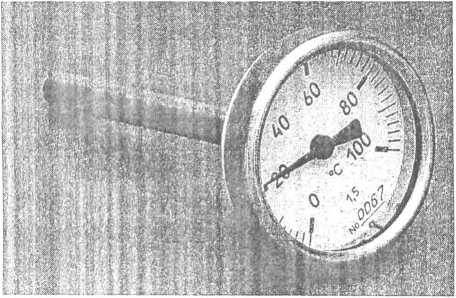

Общий вид, схема клеймения термометра указана в приложении^^^^^.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон измерения термометра от 0 до 120 °C. Цена деления шкалы в диапазоне от 10 до 100 °C - 5 °C, в остальном диапазоне - 10 °C.

2 Пределы допускаемых погрешностей измерителя и термометра при температурах воздуха, окружающего измеритель, плюс 20±5 °C (основная погрешность), минус 40±5 °C и плюс 40±5 °C должны соответствовать значениям, указанным в таблице 1. Таблица 1

3 Пределы допускаемой дополнительной погрешности измерителя, вызванной изменением положения (наклоном) его в любом направлении от вертикального положения на 90° или от положения под наклоном 45° - на 45°, равны значению пределов допускаемой основной погрешности.

4 Ток потребления, не более 75 мА.

5 Масса измерителя, не более 0,5 кг.

6 Масса приемника, не более 0,25 кг.

7 Габаритные размеры измерителя (длина х ширина х высота), не более 120x65,4x65,4 мм.

8 Гарантийная наработка измерителя в течение 3000 моточасов на протяжении 4 лет, в число которых входят 2 года непосредственной эксплуатации.

9 Г арантийная наработка термо датчика полупроводникового П11-2 (по ТУ 25-7529.0009-87) 10000 моточасов на протяжении 5 лет.

10 Рабочие условия эксплуатации измерителя:

- температура окружающего воздуха, от минус 40 °C до плюс 40 °C;

- относительная влажность, при температуре (20±5) °C, от 30 % до 80 %;

- постоянно действующая вибрация с ускорением 2±1 м/с2;

- нормальное рабочее положение - вертикальное положение циферблата.

Знак утверждения типа

Знак утверждения типа наносят на прибор методом штемпелевания (наклейки) и на эксплуатационный документ типографским способом.

я документой

Государственный реестр средств измерении Республики Беларусь

Комплектность

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

ТУ 25-04-1235-77. Термометр сопротивления электрический ТП-2.

МП.ВТ. 169-2007. Термометр сопротивления электрический ТП-2. Методика поверки.

Заключение

Термометр сопротивления электрический ТП-2 соответствует требованиям ТУ 25-04-1235-77.

Термометр сопротивления электрический ТП-2 подлежит первичной поверке.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации».

Аттестат аккредитации № BY/112 02.6.0.0003.

Ул. Б.Хмельницкого, 20,

210015, г. Витебск,

Тел/факс (0212)426804.
