Термометры манометрические

Назначение средст ва измерений

Термометры манометрические (в дальнейшем - термометры) предназначены для непрерывного измерения температуры жидких и газообразных сред в стационарных промышленных установках и управления внешними электрическими цепями от сигнализирующего устройства (показывающие электроконтактные).

Описание

Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и вызывает изменение его давления, под действием которого манометрическая пружина деформируется и через трибко-секторный механизм перемещает показывающую стрелку относительно циферблата.

Термометры изготавливаются следующих типов:

ТГП-100-М I - термометр манометрический показывающий с газовым заполнителем: ТКП-10О-М1 - термометр манометрический показывающий с конденсационным

заполнителем:

ТГП-ЮОЭк-Ml - термометр манометрический показывающий электроконтактный с газовы м за полн ите л ем;

ТКП-1(ЮЭк-М1 термометр манометрический показывающий электроконтактный с конденсационным заполнителем.

В термометрах ТГП-100Эк-М1, ТКП-100Эк-М1, состоящих из измерительного и сигнализирующего устройства, вместе с показывающей стрелкой перемещается ведущий поводок, жестко насажанный на ось грибки и осуществляющий кинематическую связь измерительного устройства с сигнализирующим.

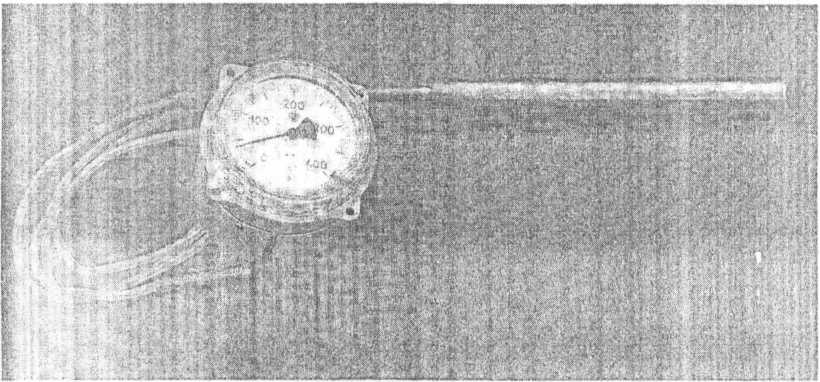

ТГП-ЮОЭк-М!

Мг рологические и технические характеристики

Ди ш;>. юны измеряемых температур. °C:

-ТГ - 100-М 1,'ПТ1-Ю0Эк-М'1:

-150- +50; -100- +50; -50- +50; -50- +100;

-50 - +150; 0 - +150; 0 - +200; +100 - +300;

0 - +300; 0.....+ 400; 0 - +600; i 100 - + 500:

+200 - +500; +200 - + 600

-■;-'л!-1()0-М1.ТКП-100Эк-М1

-25 -+35;-25 -+75; 0-+50; 0 +100;

О - + 120; +25 - +125; +50 - +150;

К.ТЮС точности

+ 100 - +200; +100 - +250; +200 - +300

1.0; 1,5

Г1рс ле ли допускаемой приведенной по; рещпостн, %

3 а; тол ।; и тел ь тер м ос истем ы

Пре,тезы допускаемой приведенной

пог решиостн срабатывания сигнализирующего устройства, %

Ис.।ряжение внешних коммутируемых цепей: переменный ток, В. с частотой (50±1) Гц постоянный ток, В

Рац•■ыг.иал мощность контактов

±1; ±1,5

газ, конденсат

±1,5; ±2,5

24; 40; 60; 110; 220; 240

24; 60; 110; 220

си! иллизирующего устройства, В А, не более 30

Д_: i.i.'i погружения термобаллона, в мм, до 500

Дги. га . л.е измеряемой среды, кгс/см2, до

- "оЗ +ЩИП1ОЙ гильзы                        64

- : ЦНТНОЙ ГИЛЬЗОЙ

250

Га рг । ные размеры, в мм

■ Т. П-100-М 1, ТКП-100-М 1    .              106x106x50

-ТГП-100Эк-М1,ТКП-100Эк-М1            106x106x170

Масса термометра без термосистемы, кг, не более: 0,9

Полный средний срок службы                 10 лет

Раб; чие условия эксплуатации:

Темшгргурз окружающей среды, °C

ГСП-100-М 1; ТГП-100ЭК-М1

ГК 11-100-MI, ТКП-1 ООЭк-М 1 исполнение ТЗ для всех термометров

от минус 10 до плюс 60 от минус 50 до плюс 60 от минус 10 до плюс 55

Относительная влажность при температуре +35 °C, %:

исполнение УХЛ 4 исгюлпеине ТЗ

80

100.

Знак утверждения типа

Знак утверждения типа наносится методом фотохимической печати на табличку, которая крепится к корпусу термометра и титульный лист эксплуатационной документации типографским способом (в правом верхнем углу).

Комплек тность средства измерений

Термометр - 1 шт.

Uhynep или гильза защитная - 1 комплект.

К ководство по эксплуатации - I экз. (на партию термометров, при поставке в один адрес I.

Паспорт.....1 экз.

Р. сетка (для ТГП-1 ООЭк-М 1, ТКП-1 ООЭк-М 1).

Примечания.

I. Гиль л защитная поставляется по специальному заказу.

2.11ри указании в заказе о поставке гильзы защитной, штуцер не поставляется.

Повергд осуществляется по ГОСТ 8,305-78 «ГСП. Термометры манометрические. Метод! г средства поверки».

Основные средства поверки:

- образповыс ртутные стеклянные термометры 2 и 3 разряда ТР1, ТР2, ТРЗ, диапазон измерения 0 - 300 °C по ГОСТ 8.083, диапазон измерения 243.15 - 273,15 К по ГОСТ 8.082

- образ-ц-вый платиновый термометр сопротивления 2-го разряда, тип ПТС-10 диапазон измерения 0 - 630,74 °C по ГОСТ 8.083.;

-термостаты жидкостные переливные прецизионные серии ТПП-1 модель ТПП-1.0, ТПП-1.1, Т11П-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300%:

- ол<'Т..1.ш ш термостат ТО-3, диапазон температур от 300 до 600 °C, точность подагр-.: ;.н:1ь температуры ±0,5 °C.

Донге:::.Сгея применять другие средства поверки, удовлетворяющие по точности ГОСТ 8.305 -4,

Свс.пж. ■ .) методиках (методах) измерений приведены в соответствующих разделах Руког-.о.тиа по эксплуатации «Термометры манометрические показывающие» 2В0.282 21') 1’3 и «Термометры манометрические показывающие электроконтактные» 2130.282.200 РЭ.

Норма-11:н:и те документы, устанавливающие требования к термометрам маномгтрнческим

I. ГСКТ 8.558-93 ГСП. Государственная поверочная схема для средств измерений температуры.

2. ГОС !' р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие л-хняческне условия.

3. ГОС: 169 ’0-93 Термометры и преобразователи температуры манометрические. Общие техниче-• -:><е гребования и методы испытаний.

лист № 4 всего листов 4

4. ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта: осуществление геодезической и картографической деятельности; выполнение работ по опенке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (п.п.3, 5, 6, И, 12, 14 пункта 3 статьи 1 Федерального закона об обеспечен!:» единства измерений № 102-ФЗ от26.06.2008г.).

Изгонит i i .ч ь:   ОАО «Теплоконтроль»

Адрес: 420054, г. Казань, ул. Владимира Кулагина, 1.

Т/ф (843) 278-32-32, 278-35-94; E-mail: tk_inark@inail.ru

Испытании правел;

Государственный центр испытаний средств измерений (ГЦИ СИ)

ФГУП «ВНИИМС», г.Москва

Аттестат аккредитации № 30004-08 от 27.0б.2008г.

Адрес: ! 19361. г.Москва, ул.Озерная, д.46

Тел./факс; (495) 437-55-77 / 437-56-66.

E-mail: officc@vniims.nl. адрес в Интернет: www.vniims.ru
