Приемники термометров сопротивления П-9Т

Назначение

Приемники термометров сопротивления П-9Т (далее - приемник) в комплекте с измерителями ТВ-1 предназначены для измерения осредненной температуры воздуха в кабине и отапливаемых отсеках летательных аппаратов.

Приемники применяются в комплекте электрических термометров воздуха ТВ-19 на пассажирских, транспортных самолетах, вертолетах и на других летательных аппаратах.

Описание

Принцип действия приемника основан на зависимости сопротивления чувствительного элемента приемника от изменения температуры измеряемой среды.

Приемник по своей конструкции неразъемный и состоит из следующих основных частей: теплочувствительного элемента, каркаса, основания.

Теплочувствительный элемент представляет собой медную пластинку, на которой намотан никелевый провод.

Теплочувствительный элемент помещен в каркас, предохраняющий чувствительный элемент от механических повреждений. Каркас прикреплен к основанию, изготовленному из электроизоляционного материала.

Градуировка приемника приведена в таблице 1. Диапазон измерений от минус 60 °C до плюс 70 °C.

Общий вид приемника приведен на рисунке 1.

Клеймо ОТК и клеймо поверителя ставится на свободное место основания приемника.

Схема клеймения приведена на рисунке 2.

лист 1 из 4

Таблица 1

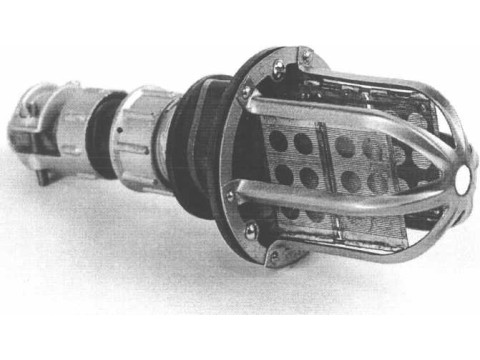

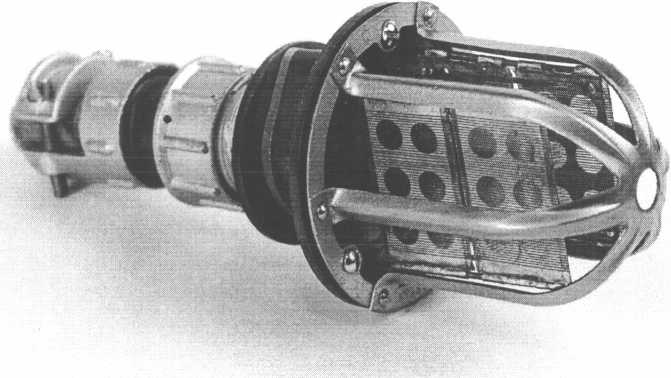

Рисунок 1

Общий вид приемника П-9Т

Рисунок 2

Схема клеймения приемника П-9Т

лист 2 из 4

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемой основной абсолютной погрешности приемника в диапазоне температур от О °C до плюс 35 °C равны ± 1 °C.

2 Пределы допускаемой основной абсолютной погрешности приемника, в диапазонах температур от минус 60 °C до 0 °C и от плюс 35 °C до плюс 70 °C, равны ± 2 °C.

3 Постоянная времени приемника, при скорости воздушного потока 0,5 м/с, не более 50 с.

4 Масса, не более 0,09 кг.

5 Габаритные размеры не более 0 50*122 мм.

6 Гарантийный срок эксплуатации 8 лет, наработка 750 ч налета.

7 Назначенный ресурс приемника 1500 ч налета в течение срока службы 8 лет.

8 При эксплуатации приемника на пассажирских, транспортных и десантно-транспортных самолетах назначенный ресурс 10000 ч налета, на вертолетах - 3000 ч налета в течение того же календарного срока.

9 Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 60 °C до плюс 70 °C;

- относительная влажность до 100 %, при температуре 40 °C;

- атмосферное давление, при температуре (20 ± 10) °C, от 96 до 103 кПа.

Знак утверждения типа

Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки указан в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04-127-74 «Приемники термометров сопротивления П-9Т. Технические условия».

МП.ВТ.174-2007 «Приемники термометров сопротивления П-9Т. Методика поверки».

Заключение

Приемники термометров сопротивления П-9Т соответствуют требованиям ТУ 25-04-127-74.

Приемники термометров сопротивления П-9Т подлежат первичной поверке.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20,210015, г. Витебск, тел./факс: (0212) 42-6^^:®^^

Аттестат аккредитации № BY/112 02.6.0.003                   # /Г сУе/ А

г гл       —i                                                                                             II государственный реестп)

II I средств измерений / л л                                                         \\ \ Республики Беларусь /

ЛИСТ 3 ИЗ 4                                      \Для документен^/у

Описание типа средств измерений
