Термометры сопротивления платиновые эталонные ПОИНТ-100

Номер в ГРСИ РФ:	РБ 03 10 6228 17
Раздел:	Средства измерений температурных и теплофизических величин [10]
Категория:	Термометры
Производитель / заявитель:	ООО "Поинт", г. Полоцк

Скачать

	Описание типа РБ 03 10 6228 17 [2020-11-19] rb-03-10-6228-17_2020-11-19.pdf	Скачать
	Описание типа РБ 03 10 6228 17 [2017-12-08] rb-03-10-6228-17_2017-12-08.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Термометры сопротивления платиновые эталонные ПОИНТ-ЮО (далее -термометры) предназначены для метрологической оценки рабочих средств измерений температуры, а также для точных измерений температуры в рабочем диапазоне температур.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 6228 17
Наименование	Термометры сопротивления платиновые эталонные ПОИНТ-100
Год регистрации	2017
Номер сертификата	10981
Дата регистрации	2017-03-29
Срок действия	2022-03-29
Получатель сертификата	ООО "ПОИНТ", г. Полоцк Витебской обл., Республика Беларусь (BY)

Производитель / Заявитель

ООО "Поинт"

Адрес: ул. Строительная, 22, 211402, г. Полоцк, Витебская обл.

Контакты: (0214) 74-38-01 / polotsk_point@mail.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП.2723-2017 (с изменением №1).

Поверители

Скачать

	Описание типа РБ 03 10 6228 17 [2020-11-19] rb-03-10-6228-17_2020-11-19.pdf	Скачать
	Описание типа РБ 03 10 6228 17 [2017-12-08] rb-03-10-6228-17_2017-12-08.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность Заключение

Назначение

Область применения: для использования в качестве высокоточных средств измерений температуры в различных отраслях промышленности, в лабораториях и при проведении научных исследований.

Описание

Принцип действия термометра основан на использовании зависимости электрического сопротивления платины от температуры.

Для измерения сопротивления эталонных термометров применяется электроизмерительная аппаратура, выполненная по мостовой или компенсационной схеме.

Основной частью термометров является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в четырехканальную керамическую трубку. К концам проволоки чувствительного элемента приварены отрезки платинородиевой проволоки и выводы из алюмелевой проволоки, изолированные кварцевой соломкой. Между выводами проложена кремнийорганическая вата. Корпус термометра изготовлен из нержавеющей стали.

Внешний вид термометра представлен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

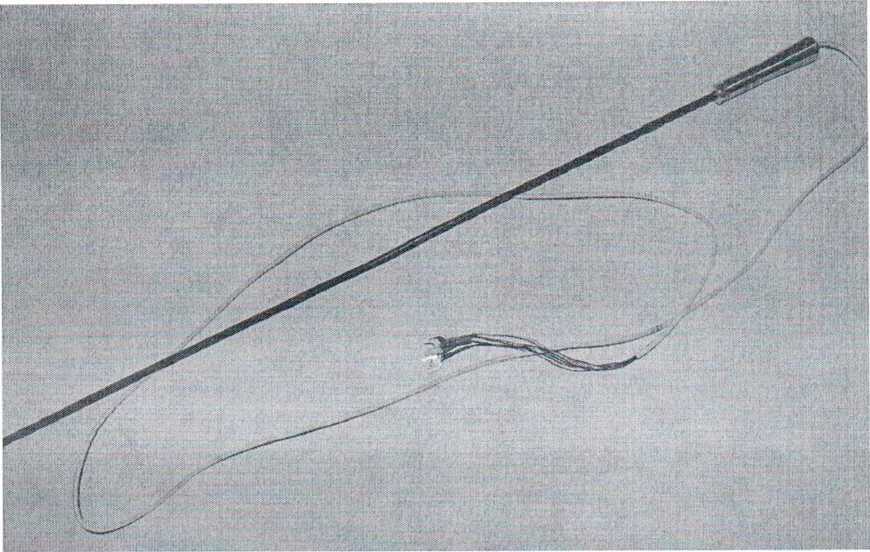

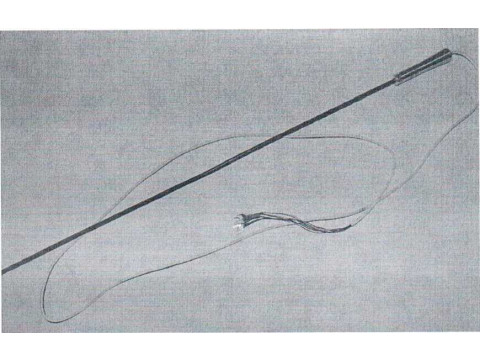

Рисунок 1 - Внешний вид термометров сопротивления платиновых эталонных ПОИНТ-100

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики системы указаны в таблице 1.

Наименование характеристики	Значение характеристики
1	2
Диапазон измерений температуры для
модификаций, °C:
- ПОИНТ-ЮО/1	от минус 196 до плюс 231,928
-ПОИНТ-ЮО/2	от 0,01 до 660,323 ...
Доверительная погрешность термометров при
доверительной вероятности 0,95, °C, не более:
- в точке кипения азота (минус 196 °C)	0,05
- в тройной точке ртути (минус 38,8344 °C)	0,03
- в тройной точке воды (0,01 °C)	0,02
- в точке плавления галлия (29,7646 °C)	0,04
- в точке затвердевания индия (156,5985 °C)	0,04
- в точке затвердевания олова (231,928 °C)	0,04
- в точке затвердевания цинка (419,527 °C)	0,07
- в точке затвердевания алюминия (660,323 °C)	0,15
Номинальное сопротивление термометра при 0 °C,	100 0±0 5
Ro, Ом
Нестабильность термометров, °C, не более	0,01
Тип чувствительного элемента термометра	платина с параметрами
	относительного сопротивления

Схема соединения с проводниками кабеля	четырехйЙад^Ш\

IГосударсттекиьй реестр) j

I срадсти измерений I /' \ Респуртм Беларусь / Г

ЖЗ^стов 5

Продолжение таблицы 1
1	2
Сопротивление изоляции при температуре (20±5) °C и относительной влажности от 30 % до 80 %, МОм, не менее	100
Рабочий ток, мА, не более	1,0
Минимальная глубина погружения, мм, не менее	250
Размеры, мм, не более - внешний диаметр защитной трубки - длина погружаемой части	6,0 558
Масса, г, не более	150
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -диапазон относительной влажности воздуха, %	от 15 до 25 от 30 до 80 при температуре 35 °C
Условия транспортирования: -диапазон температуры окружающего воздуха, °C; - относительная влажность воздуха, % ____	от 5 до 40 до (95±3) при температуре 35 °C

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки термометра входят:

Таблица 2

Наименование и условное обозначение	Количество
Термометр сопротивления платиновый эталонный ПОИНТ-ЮО (по спецификации заказа)	1 шт.
Паспорт	1 экз.
Методика поверки МРБ МП.2723-2017 (по требованию заказчика)	1 экз.
Руководство по эксплуатации	1 экз.
Футляр	1 экз.
Свидетельство о поверке	1 экз.
