Термометры биметаллические показывающие
| Номер в ГРСИ РФ: | РБ 03 10 3618 17 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | АО "Теплоконтроль", г. Казань |
Термометры биметаллические показывающие (в дальнейшем - термометры) предназначены для измерений температуры в различных промышленных установках, а также для измерений температуры в системах и аппаратах судов неограниченного района плавания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3618 17 |
| Наименование | Термометры биметаллические показывающие |
| Год регистрации | 2017 |
| Номер сертификата | 10907 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2021-03-01 |
| Получатель сертификата | АО "Теплоконтроль", г. Казань, Россия (RU) |
Производитель / Заявитель
АО "Теплоконтроль"
Адрес: ул. Кулагина, 1, г. Казань, 420054
Контакты: (843)278-32-32 / (843)278-33-34 / teplocontrol@bancorp.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 46078-16 (2015 г.). |
| Признание поверки | Первичная при выпуске из производства: АО "Теплоконтроль" (номер реестра - №1209, шифр поверительного клейма - ВГТ)(НТК №01-12). |
Поверители
Скачать
|
Описание типа РБ 03 10 3618 17 [2017-04-13]
rb-03-10-3618-17_2017-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3618 17 [2012-05-22]
rb-03-10-3618-17_2012-05-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3618 17 [2008-02-29]
rb-03-10-3618-17_2008-02-29.pdf
|
Скачать |
Описание типа
Назначение
Термометры биметаллические показывающие (в дальнейшем - термометры) предназначены для измерений температуры в различных промышленных установках, а также для измерений температуры в системах и аппаратах судов неограниченного района плавания.
Описание
Принцип действия термометров основан на свойстве биметаллической пружины раскручиваться (скручиваться) при изменении температуры. При нагревании пружина биметаллическая (чувствительный элемент) раскручивается, что вызывает вращение оси и стрелки, закрепленной на свободном конце пружины относительно циферблата. От воздействия измеряемой среды биметаллическая пружина защищена термобаллоном.
Термобаллон жестко соединен с корпусом, в котором размещен циферблат, крепящийся кольцом, и стрелка, установленная на оси пружины. Корпус закрывается стеклом и прокладками, которые поджимаются к корпусу обечайкой.
Термометры изготавливаются в следующих исполнениях:
- общепромышленные - предназначены для измерения температуры в различных промышленных установках (ТБ-1, ТБ-2, ТБ-3, ТБ-1Р, ТБ-2Р, ТБ-ЗР, ТБ-1РС, ТБ-2РС, ТБ-1С, ТБ-2С);
- судовые - предназначены для измерения температуры в системах и аппаратах судов неограниченного района плавания (ТБ-Сд1, ТБ-Сд2).
Термометры изготавливаются следующих типов:
ТБ-1, ТБ-2, ТБ-1 С, ТБ-2С, ТБ-Сд1, ТБ-Сд2 - термометры с осевым выводом термобаллона,
ТБ-1Р, ТБ-2Р, ТБ-1РС, ТБ-2РС - термометры с радиальным выводом термобаллона.

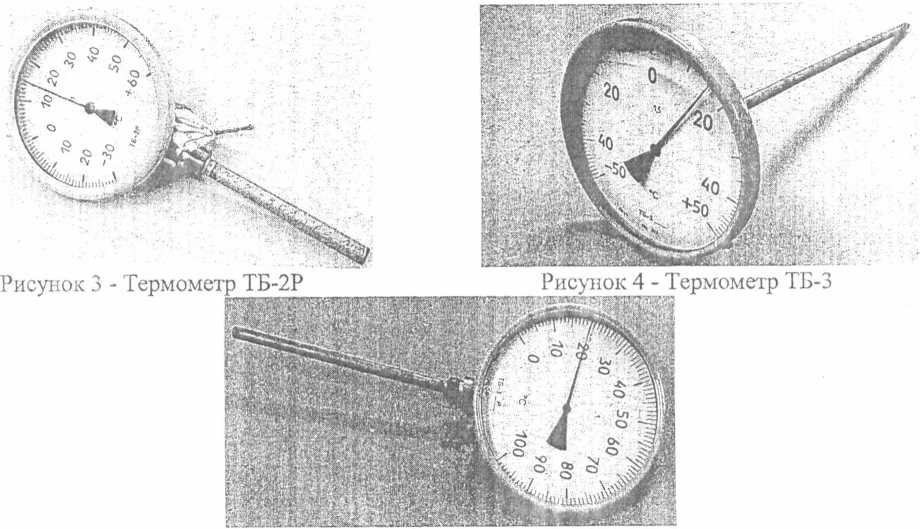

Фотографии общего вида термометров представлены на рисунках 1 -5.

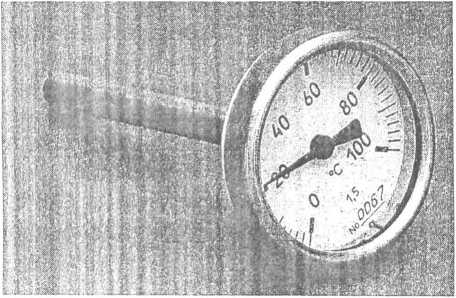

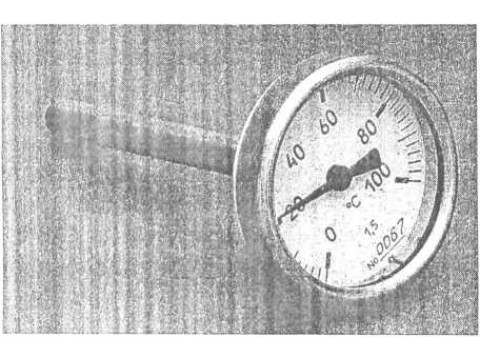

Рисунок 1 - Термометр ТБ-1

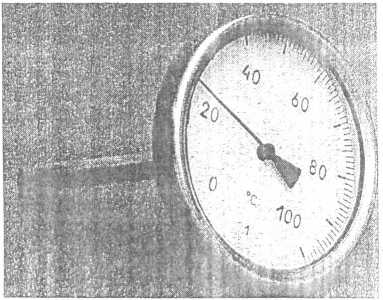

Рисунок 2 - Термометр ТБ-2
Рисунок 5 - Термометр ТБ-ЗР
Технические характеристики
Диапазон измерений температуры, класс точности, пределы допускаемой приведенной погрешности, длина погружения термобаллона, вариация показаний, диаметр корпуса соответствуют значениям, указанным в таблице 1.
Таблица 1
|
Обозначение термометра |
Диапазон измерений температуры, °C |
Класс точности |
Пределы допускаемой приведенной погрешности, % |
Длина погружения термобаллона, мм |
Вариация показаний, %, не более |
Диаметр корпуса, мм | ||
|
от |
ДО | |||||||
|
ТБ-1, ТБ-1Р |
минус 60 минус 60 |
150 90 |
1,5; 2,5; |
±1,5; ±2,5 |
80,100,125, 160,200,250, 315 |
1,5; 2,5 |
60 | |
|
ТБ-2, ТБ-2Р |
минус 60 |
40 |
1,0; 1,5 |
±1,0; ±1,5 П F3 R § £ г 1 “ТЕРЛОКОНТ |
1,0; 1,5 |
100 1 | ||
|
1 ТБ-ЗР; ТБ-3 |
минус 50 минус 50 минус 30 0 0 0 0 0 0 |
100 50 60 100 120 150 200 300 400 |
1,0; 1,5; 2,5; 1 sA О пер ОАС |
80,100,125, 160,200,250, 315, 400 4Д| |
1; 1,5 f;-:/ -г ■ |
160 | ||
|
минус 20 0 |
40 60 |
125; 1 25С |
60; 200; >; 315 | |||||
W f. Д. Ш. Базарова i
............... _.J
Продолжение таблицы 1
|
: Обозначение термо- | метра |
Диапазон измерений температуры, °C |
к О Й СО 2 |
Пределы допускаемой приведенной погрешности, % |
Длина погружения термобаллона, мм |
Вариация, показаний, %, не более |
Диаметр | ||
|
от |
ДО |
« к >-ч о Н |
корпуса, мм | |||||
|
1 1 |
ТБ-1С; ТБ-1 PC; |
минус 50 минус 50 минус 30 0 0 |
50 100 60 100 120 |
1,5; 2,5 |
±1,5; ±2,5 |
80,100,125, 160 |
1,5; 2,5 |
60 |
|
ТБ-2С; ТБ-2РС |
0 0 0 0 |
150 200 300 400 |
1,0; 1,5 |
±1,0; ±1,5 |
1,0; 1,5 |
100 | ||
|
минус 20 0 |
40 60 |
125;160 | ||||||
|
ТБ-Сд1 |
минус 50 минус 50 |
100 50 |
1,5; 2,5 |
±1,5; ±2,5 |
1,5; 2,5 |
60 | ||
|
ТБ-Сд2 |
минус 30 0 0 0 0 0 ___0 |
60 100 120 150 200 300 400 |
1,0; 1,5 |
±1,0; ±1,5 |
80,100,125, 160,200,250, 315 |
1,0; 1,5 |
100 | |
Условное давление измеряемой среды, МПа (кгс/см2\ до - без защитной гильзы - с защитной гильзой
6,3 (63)
25 (250)
от минус 60 до плюс 50
98
от 5 до 100
0,7
от 10 до 55 наклоны в любом направлении 45°
< 0,5
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность при температуре 40 °C, %
Устойчивость к вибрации термометров:
- судовых:
частота, Гц
ускорение^ ... ; < , ’4 щ-'
- общепромышленных, Гц '
Работоспособность в условиях наклона:
Масса термометра без термосистемы, кг, не более
в корпусе 0 60 мм
в корпусе 0 100 мм
в корпусе 0 160 мм
Полный средний срок службы, лет, не менее Средняя наработка на отказ, ч УХЛ2
Исполнение: ОМ5
для общепромышленных для судовых
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом (в правом верхнем углу).
Комплектность
В комплектность поставки входят:
Термометр - 1 шт.
Паспорт - 1 экз.
Руководство по эксплуатации - 1 экз. (на партию термометров, при поставке в один адрес).
Методика поверки.
Примечание: защитная гильза поставляется по требованию заказчика за отдельную плату.
Поверка
осуществляется по документу МП 46078-16 «Термометры биметаллические показывающие. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 07 августа 2015 г.
Основные средства поверки:
- эталонный платиновый термометр сопротивления ПТС-10 2-го разряда, диапазон измерений от минус 196 °C до плюс 660,323 °C;
- измеритель температуры многоканальный прецизионный МИТ 8.10 / 8.15 (Госреестр № 19736-11);
- термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.0, ТПП-1.1. ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °C и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °C;
- калибратор температуры модели АТС-650 A/В с диапазоном воспроизводимых температур от плюс 33 до плюс 650 °C.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в соответствующих разделах Руководства по эксплуатации «Термометры биметаллические показывающие» 4И2.820.008РЭ.
Нормативный и технические документы, устанавливающие требования к термометрам биметаллическим показывающим <
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов': Общие технические условия. ’ '
1ехнические условия ТУ 311-002^^^0,60-96 «Термометры биметаллические показывающие»
Г ОСТ 8.558-2009 ГСИ. Госуда|жвеннаящрверрча^}<§хема для средств измерений температуры.
