Калибраторы электрических сигналов Transmille серии 3ххх

Назначение

Калибраторы электрических сигналов Transmille серии Зххх (далее -калибраторы), в зависимости от модификации, предназначены для воспроизведения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, индуктивности, частоты, электрической мощности, фазового сдвига, моделирования сигналов термопар и термометров сопротивления.

Область применения - поверка, калибровка приборов и устройств измерительного типа при разработке, производстве и эксплуатации объектов промышленности.

Описание

Принцип действия калибраторов основан на автоматическом управлении встроенными прецизионными источниками сигналов. Опорными источниками сигналов являются: источник напряжения переменного тока, преобразователь напряжения переменного тока в напряжение постоянного тока, набор резисторов, емкостей и индуктивностей.

Калибраторы являются микропроцессорными приборами генераторного типа, оснащены программой самодиагностики. В функции безопасности входит защита от поражения электрическим током.

Конструктивно калибраторы выполнены в ударопрочном пластмассовом корпусе, имеют жидкокристаллический индикатор, органы управления на передней панели.

Калибраторы обладают следующими дополнительными возможностями: функция подстройки (девиации) выходного параметра, поддержка интерфейса RS-232, возможность установки в стойку.

Для расширения функциональных возможностей калибраторы могут комплектоваться встраиваемыми и внешними модулями (опциями).

Встраиваемые опции:

SIMRC - для воспроизведения электрического сопротивлен^гпеременнёму току и электрической емкости;

IND - для воспроизведения индуктивности;                    V, 1

Лист 1 из 13                          \

PRT-для моделирования термометров сопротивления;

ЕА006 - для проверки калибраторов давления;

SCP600, SCP350, 5СР250-для проверки осциллографов;

PWRSINE, PWRDDS, PWR50 - для воспроизведения полной и потребляемой мощности.

Внешние опции:

ЕА001, ЕА001А-для моделирования термопар;

ЕА002 - набор катушек 2/10/50 витков для проверки токоизмерительных клещей;

ЕА3023 - для проверки источников питания;

ЕА3024 - усилитель напряжения;

ЕА3012, ЕА3012А - усилитель силы тока;

ЕА013 - источник пикоамперных токов;

ЕА008 - измеритель пикоамперных токов.

Различные модели калибраторов (3010А, 3041 А, 3050А) идентичны по управлению и различаются друг от друга функциональными возможностями, диапазонами измерений и пределами допускаемых погрешностей.

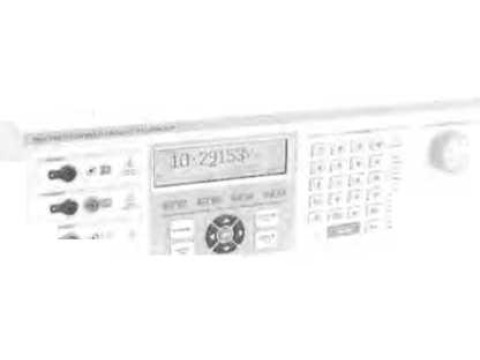

Внешний вид калибратора представлен на рисунке 1. Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.

Рисунок 1 - Внешний вид калибратора

Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик калибраторов. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Примечания:

1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики калибраторов

указаны в таблицах Б.1-Б.15 Приложения Б.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки калибраторов определяется заказом в соответствии с технической документацией фирмы "Transmille" (Великобритания).

Основной комплект поставки включает:

- калибратор;

- прикладные программные средства;

- методика поверки;

- руководство по эксплуатации на русском языке.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "Transmille" (Великобритания).

МРБ МП. 1912-2009 «Калибраторы электрических сигналов Transmille серии Зххх. Методика поверки» (извещение об изменении № 1).

Заключение

Калибраторы электрических сигналов Transmille серии Зххх соответствуют технической документации фирмы "Transmille", требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: № ТС N RU Д-СВ.АЛ92.В. 19493, декларация действительна по 03.03.2019).

Межповерочный интервал - не более 12 месяцев, для калибраторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.

Научно-исследовательский центр

испытаний средств измерений и техники

БелГИМ г. Минск, Старовиленский тракт,

93, тел. 334-98-13

Аттестат аккредитации №BY/112 02.1.0.0025
