Контроллеры программируемые логические REGUL RX00
| Номер в ГРСИ РФ: | РБ 03 23 6352 21 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО "Прософт-Системы", г. Екатеринбург |
Описание: принцип работы контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процессора, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 6352 21 |
| Наименование | Контроллеры программируемые логические REGUL RX00 |
| Год регистрации | 2021 |
| Номер сертификата | 14540 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2026-04-25 |
| Получатель сертификата | ООО "Прософт-Системы", г. Екатеринбург, Российская Федерация |
Производитель / Заявитель
ООО "Прософт-Системы"
Адрес: ул. Волгоградская, 194а, 620102, г. Екатеринбург
Контакты: тел.: (343) 356-51-11 / факс (343) 310-01-06 / info@prosoftsystems.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при предоставлении на поверку в комплекте с площадкой для подключения эталонной меры сопротивления. |
| Методика поверки | ПБКМ.424359.004-01 МП «Контроллеры программируемые логические REGUL RX00. Методика поверки», утвержденной в 2017 г. |
| Признание поверки | Первичная при выпуске из производства: УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр поверительного клейма - СЕ) и ООО "Прософт-Системы" (аттестат аккредитации - №РОСС.RU.0001.310174, шифр поверительного клейма - ГКИ)(НТК №07-17). |
Поверители
Скачать
|
Описание типа РБ 03 23 6352 21 [2018-08-17]
rb-03-23-6352-21_2018-08-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 6352 21 [2021-11-19]
rb-03-23-6352-21_2021-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 6352 21 [2017-10-18]
rb-03-23-6352-21_2017-10-18.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип работы контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процессора, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.
Контроллеры реализуют следующие функции: фильтрацию и усреднение аналоговых входных сигналов при измерении; последовательный опрос дискретных каналов; подсчет количества и частоты следования импульсовс логическую обработку данных и выдачу сигналов управления в соответствии с прикладной программой пользователя; обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-232, RS-485. Etheme и т.д.; сохранение полученных данных в энергонезависимой памяти. Контроллерь обеспечивают: самодиагностику в фоновом режиме и автоматический перезапуск контроллера при сбоях в работе; индикацию состояния модуля и индикацию наличия входных/выходных сигналов; «горячую» замену и резервирование модулей.
Контроллер представляет собой блочно-модульное программно-конфигурируемое изделие в промышленном исполнении, содержащее в общем случае следующие модули: шасси, источника питания, центрального процессора, аналогового и дискретного ввода/вывода, счета импульсов, коммуникационного процессора. Типы модулей ввода/вывода и центрального процессора приведены в таблице 2. Внешний вид модулей контроллеров представлен на рисунках 1-4. Модели контроллера различаются форм-фактором и конструктивом.

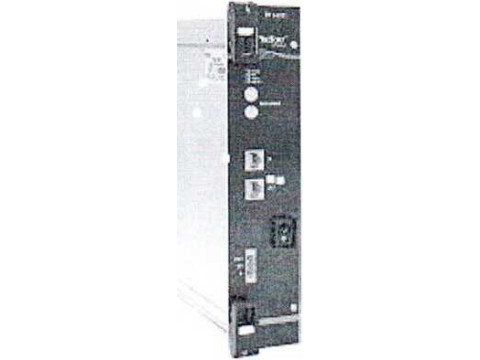

Рисунок 1 - Общий вид модулей контроллера REGUL R600
Рисунок 2 - Общий вид модулей контроллера REGUL R500

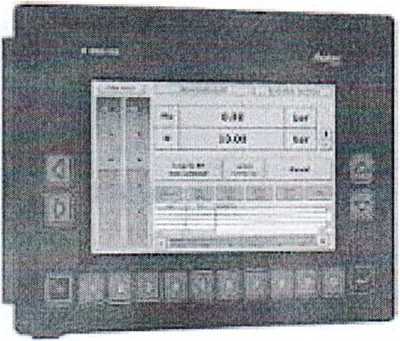

Рисунок 3 - Общий вид модуля контроллера REGUL R400

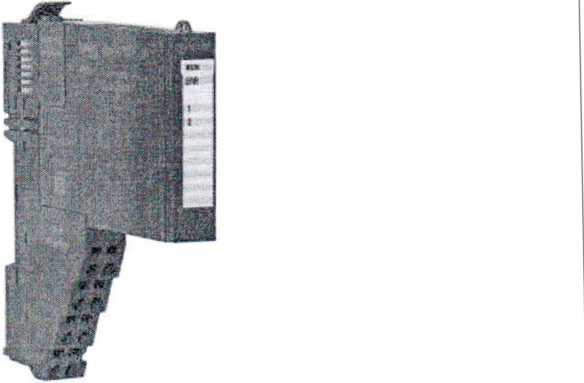

Рисунок 4 - Общий вид модуля контроллера REGUL R200
Пломбирование не предусмотрено.
Обязательные метрологические требования:
Таблица 1
|
Тип модуля |
Количество каналов |
Диапазон преобразования / воспроизведения аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобра-зования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода Al XX 01 Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0.002 % |
|
Модуль аналогового ввода Al XX 02Y. AI XX 08Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (п о дде рж ка Н A R Т-п рото кола) |
±0,1 % |
±0.002 % |
|
Модуль аналогового ввода Al XX 03Y. AI XX 13Y |
от 1 до 16 |
от 1 до 450 Ом от -400 до +400 мВ см. таблицы 2,3 |
±0,1 % см. таблицы 3.4 |
±0,002 % |
|
Модуль аналогового ввода Al XX 04Y AI XX 14Y Al XX 24Y AI XX 34Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
±0,025 % |
±0.002 % |
Продолжение таблицы 1
|
Тип модуля |
Количество каналов |
Диапазон преобразования / воспроизведения аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобра-зования/воспроизведения) погрешности | ||
|
основной |
дополнительной на 1 °C | ||||
|
1 |
2 |
3 |
4 |
5 | |
|
Модуль аналогового ввода AI XX 05Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0.002 % | |
|
Модуль аналогового ввода AI XX 06Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,05 % |
±0,002 % | |
|
Модуль аналогового ввода Al XX 07Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,3 % |
±0.002 % | |
|
Модуль аналогового вывода АО XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0.0025 % | |
|
Модуль аналогового вывода AOXX02Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (поддержка Н ART-протокола) |
±0,1 % |
±0.0025 % | |
|
Модуль аналогового вывода АО XX 03Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 5 до +5 В |
±0,1 % |
±0.0025 % | |
|
Комбинированный аналоговый модуль ASXX01Y |
от 1 до 16 |
Ввод |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,002 % |
|
Вывод |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0.0025 % | ||
|
Модуль счета импульсов DA XX01Y, DA XX 02Y DA XX 1 1 Y |
от 1 до 5 |
от 1 до 500000 Гц |
±0,01 % (относит) |
- | |
|
счет импульсов от 1 до 264 |
±1 имп. |
— | |||
|
Модуль дискретного ввода DI XX 0IY |
от 1 до 16 |
от 1 до 2500 Гц |
±0,01 % (относит) |
— | |
|
счет импульсов от 1 до 264 |
±1 имп. |
*- | |||
|
Модули центрального процессора CU OONNY |
— |
Внутренние часы с коррекцией по источнику точного времени GPS/ГЛОНАСС |
±50 мкс |
-г | |
|
Примечание - «XX» - количество каналов, «Y» - номер разработки, «N модельном ряду |
4» - номер г | ||||
Таблица 2 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и Al XX 13Y при использовании с термопреобразователям л сопротивления
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, С |
Пределы допускаемой основной абсолютной погрешности измерении температуры, С | |
|
четырехпроводная схема подключения |
трехпроводная схема подключения | ||
|
50М (а=0,00428) |
от -180 до +200 |
±0,5 |
±0,7 |
|
I00M (а=0,00428) |
от -180 до +200 |
±0,5 |
±0.7 |
|
50М (а=0,00426) |
от -50 до +200 |
±0,5 |
±0.7 |
|
100М (а=0.00426) |
от -50 до +200 |
±0,5 |
±0.7 |
|
50П (а=0,00385) |
от -200 до +850 |
±0,5 |
±0.7 |
|
100П (а=0.00385) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt50 (а=0,00391) |
от -200 до +850 |
±0,5 |
±0,7 |
|
PtlOO (а=0,00391) |
от -200 до +850 |
±0,5 |
±0.7 |
|
50Н (а=0,00617) |
от -60 до +180 |
±0,5 |
±0.7 |
|
10011 (а=0,00617) |
от -60 до +180 |
±0,5 |
±0.7 |
|
46П (гр. 21) (а=0,00385) |
от -260 до +650 |
±0,5 |
±0.7 |
|
53М (гр. 23) (а=0,00426) |
от -50 до +180 |
±0,5 |
±0.7 |
Таблица 3 - Метрологические характеристики модуля аналогового вводе AI XX 03Y и AI XX 13Y при использовании с термопарами
|
Тип термопары |
Диапазон измерений температуры, °C |
Пределы допускаемой основной абсолютной погрешности измерений температуры. °C |
|
R. |
от -50 до +1760 |
±3,0 |
|
S |
от-50 до+1760 |
±3,0 |
|
В |
от 250 до +1820 |
±2,5 |
|
.1 |
от -210 до +1200 |
±2.5 |
|
Т |
от -200 до +400 |
±1,5 |
|
Е |
от -200 до +1000 |
±2,0 |
|
К |
от -270 до+1370 |
±2,5 |
|
N |
от -200 до +1300 |
±2,5 |
|
А-1 |
от 0 до +2500 |
±3.0 |
|
А-2 |
от 0 до +1800 |
±3.0 |
|
А-3 |
от 0 до +1800 |
±3,0 |
|
L |
от -200 до +800 |
±2.0 |
|
М |
от -200 до+100 |
±1.5 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 4
|
Н а и мено ван ие параметра |
Значение |
|
Условия эксплуатации: температура окружающей среды в нормальных условиях, °C температура окружающей среды в рабочих условиях, °C REGUL R200. REGUL R500. REGUL R600 ' REGUL R400 |
от +15 до +25 от -40 до +60 от -20 до +40 |
|
Напряжение питания от источника постоянного тока. В |
24 (от 18 до 36) 220 (от 120 до 370) |
|
Напряжение питания от источника переменного тока, В |
220 (от 85 до 264) |
|
Степень защиты, обеспечиваемая корпусом |
IP 20 |
|
Время готовности к работе, с, не более |
60 |
|
Среднее время наработки модулей на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет. не менее |
20 |
Комплектность
Таблица 5
|
Наименование |
Обозначения |
Количество |
|
Контроллер программируемый логический REGUL RX00 |
ПБКМ.424359.004.0Х |
1 шт. |
|
Руководство по эксплуатации (опционально) |
ПБКМ.424359.004.0Х РЭ |
1 шт. |
|
Паспорт (на каждый модуль) |
ПБКМ.424359.004.0Х ПС |
1 шт. |
|
Методика поверки (опционально) |
ПБКМ.424359.004-01 МП |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ПБКМ.424359.004-01 МП «Контроллеры программируемые логические REGUL RX00. Методика поверки», утвержденному ФГУП«ВНИИМС» 19.05.2017.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ Р 51841-2001’ (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ПБКМ.424359.004 ТУ «Контроллеры программируемые логические REGUL RX00.
Технические условия»;
методику поверки:
ПБКМ.424359.004-01 МП «Контроллеры программируемые логические
REGUL RX00. Методика поверки».
Перечень средств поверки:
калибратор универсальный Н4-17 (РБ 03 13 7856 21);
мультиметр цифровой Fluke 8845А (регистрационный номер - № 57943-14); калибратор многофункциональный MC5-R (регистрационный номер - № 18624-99); генератор сигналов произвольной формы Agilent 33120А (регистрационный номер -№ 26209-03);
магазин сопротивлений Р4831-М1.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивают зх определение метрологических характеристик с требуемой точность с. Знак поверки в виде оттиска клейма и (или) наклейки заносится в паспорт.
Идентификация программного обеспечения представлена в таблице.
Таблица 6
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
1.0.3.4 |
Программное обеспечение (ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей ЦП. ПО модулей ЦП, в свою очередь, состоит из системного ПО и прикладного ПО. НО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии с Р 50.2.077-2014*.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014*. Прикладное программное обеспечение разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3* и загружается в среду исполнения.
Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
