Весы электронные крановые ЕК

Назначение

Описание: принцип действия весов основан на преобразовании действующе? на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесень тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительного датчика передается по 4-х проводной схеме в аналогово-цифровой преобразователь. Преобразованный сигнал поступает в индикатор для последующей обработки и индикации результатов измерения.

Конструктивно весы состоят из весоизмерительного устройства, индикатора, зарядного устройства, аккумулятора и устройства для подвешивания весов. В состав весоизмерительного устройства входят грузоприемное устройство и весоизмерительный датчик. Грузоприемное устройство представляет собой крюк и служит для подвеса грузов.

Весы состоят из 2 семейств:

Семейство А - весы общего назначения.

Семейство СМ - весы с внешним индикатором.

Весы семейства А оснащены пультом дистанционного управления с радиомодулем, который позволяет дистанционно использовать устройство выборки массы тары. Весы семейства СМ имеют внешний индикатор с радио модулем и клавишами управления.

Модификации весов отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления и габаритными размерами.

В весах предусмотрены следующие устройства и функции: устройство первоначальной установки нуля;

полуавтоматическое устройство установки нуля;

устройство слежения за нулем;

устройство выборки массы тары.

Обозначение весов EK-XX-Y, где:

ЕК - весы электронные крановые ЕК;

XX — обозначение семейства весов;

Y - максимальная нагрузка в тоннах.

ЕК-А                            EK-СМ

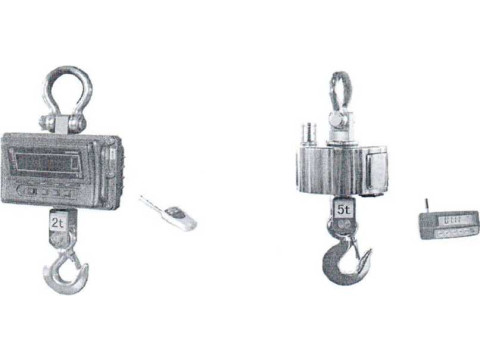

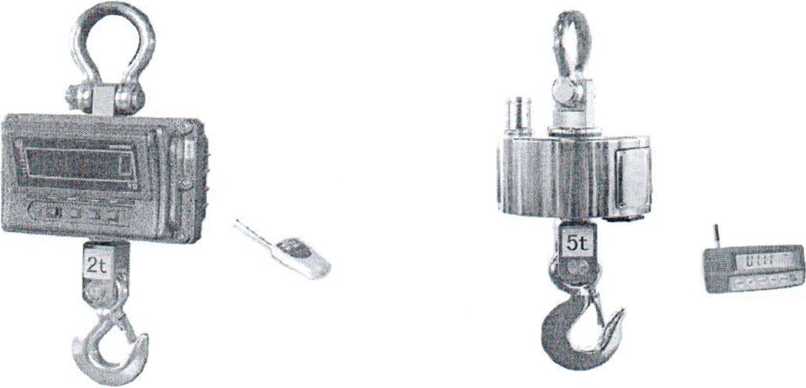

Рисунок 1 - Фотографии общего вида весов электронных крановых ЕК

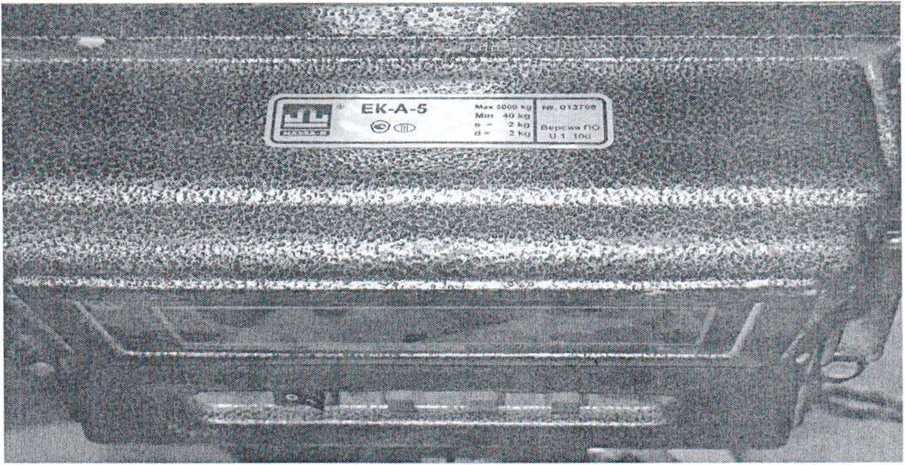

Рисунок 2 - Маркировка весов

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, на которой нанесено: торговая марка изготовителя;

модификация весов;

класс точности;

максимальная нагрузка (Мах);

минимальная нагрузка (Min);

поверочный интервал (е);

действительная цена деления (d);

знак утверждения типа;

серийный номер весов;

версия программного обеспечения.

В весах предусмотрена защита компонентов и предварительно установленных регулировок (регулировки чувствительности (юстировки)) следующим! средствами:

1) Весы снабжены программным несбрасываемым счетчиком, показания которого увеличиваются на единицу автоматически при каждой юстировке (рисунок 3).

Процедура проверки показания счетчика:

В весах ЕК-А: после включения весов, во время прохождения теста нажать кнопку «Тара» - на индикаторе весов загорится кодовое число.

В весах EK-СМ: войти в меню настроек весов и выбрать настройку «F9 пС1»; нажать кнопку на пульте дистанционного управления «ZERO» - на индикаторе пульта дистанционного управления загорится кодовое число.

Весы ЕК-А

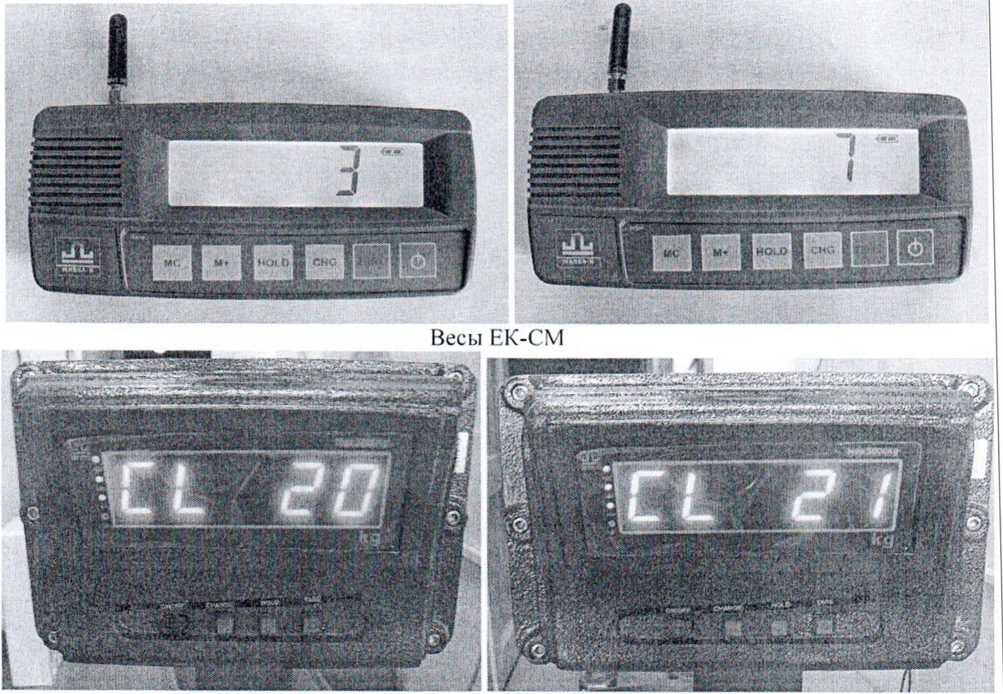

Рисунок 3 - Индикация кода юстировки

2) При замене весоизмерительного датчика на индикаторе выводится ошибка Err 6.

3) Для защиты конструкции весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются.

Место нанесения пломбы и знака поверки в весах ЕК-А

Место нанесения пломбы и знака поверки в весах ЕК-СМ

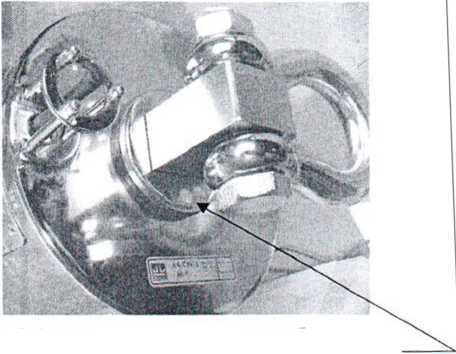

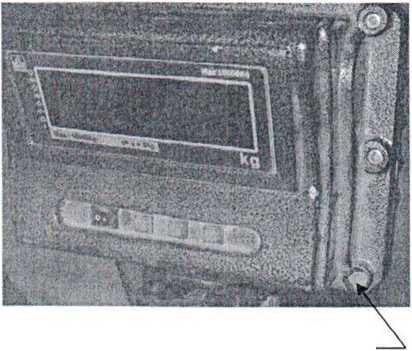

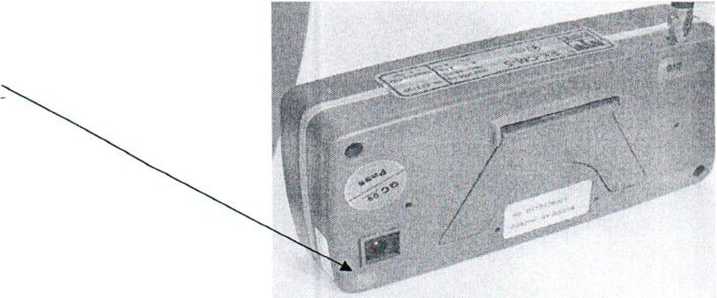

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения пломбы знака поверки в весах ЕК-СМ

Обязательные метрологические требования:

Таблица 1

Таблица 2

Продолжение таблицы 2

I [римечание: XX - обозначение семейства

Основные технические характеристики и метрологические характеристики не относящиеся к обязательным техническим требованиям Таблица 3

ЕК-А                ЕК-СМ

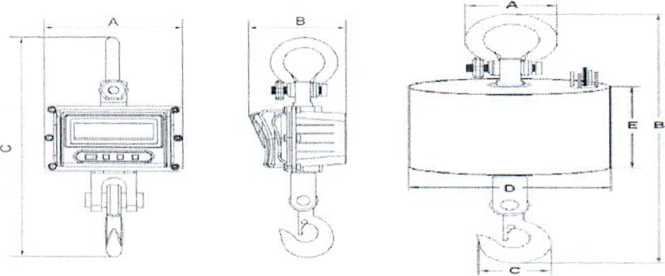

Рисунок 5 - Обозначения габаритных размеров весов

Таблица 5 - Габаритные размеры и масса весов ЕК-А

Таблица 6 - Габаритные размеры и масса весов ЕК-СМ

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматическог действия. Часть 1. Метрологические и технические требования. Испытания».

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документу, устанавливающие: требования к типу средств измерений:

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»;

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»;

ТУ 4274-026-27450820-2011 «Весы электронные крановые ЕК. Технические условия»;

методику поверки:

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1

Метрологические и технические требования. Испытания».

Перечень средств поверки:

эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015;

рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемы^ доверительных границ относительной погрешности 5 = 0,01 %.

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус весов и свидетельство о поверке.

Идентификация программного обеспечения представлена в таблице. Таблица 8

Идентификация программы: после включения весов на индикаторе отображается максимальная нагрузка весов, номер версии ПО, затем высвечивается цифровой идентификатор ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014* - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

В весах встроенное программное обеспечение (далее - ПО), обеспечивающее сбор, обработку, представление измерительной информации, общее управление функционированием весов и выполнение функций по их обслуживанию.

^Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
