Весы лабораторные ВК

Назначение

Описание: принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

Весы состоят из весоизмерительного датчика, индикатора, грузоприемного и грузопередающего устройств. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.

Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений. Девять модификаций весов различаются максимальными, минимальными нагрузками и (или) числом поверочных делений: ВК-150.1, ВК-300. ВК-300.1, ВК-600, ВК-600.1, ВК-1500, ВК-1500.1, ВК-3000, ВК-3000.1.

Модификации ВК-150.1, ВК-300, ВК-300.1, ВК-600, ВК-600.1 оснащены ветрозащитными экранами.

Весы оснащены следующими устройствами:

устройство первоначальной установки нуля;

полуавтоматическое устройство установки нуля;

устройство слежения за нулем;

устройство выборки массы тары;

устройство установки по уровню весов (индикатор уровня и регулируемые по высоте ножки);

полуавтоматическое устройство юстировки чувствительности.

Весы реализуют следующие функции: процентное взвешивание; счетный режим.

Весы снабжены интерфейсом RS232C для подключения весов к персональному компьютеру.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) двумя средствами:

1) Весы снабжены программным четырехразрядным несбрасываемым счетчиком, показания которого увеличиваются на единицу при каждой юстировке (рисунок 1). Для контроля показаний счетчика (кода юстировки) включают весы и во время прохождения теста нажимают кнопку штучного взвешивания -Щ. Код юстировки отобразится на цифровом индикаторе.

2) Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверителем. Схема пломбирования от несанкционированного доступа и обозначение места для нанесения оттиска клейма приведена на рисунке 2.

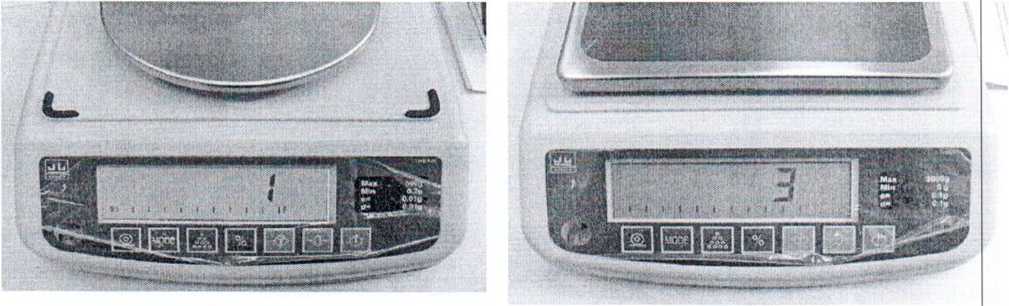

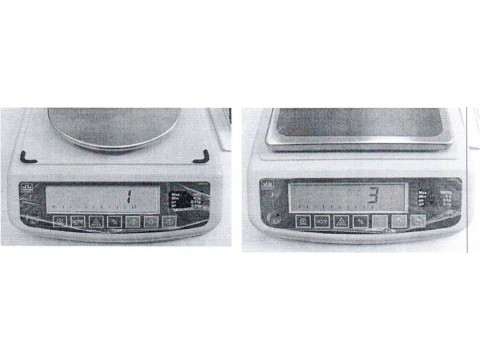

Рисунок 1 - Индикация кода юстировки

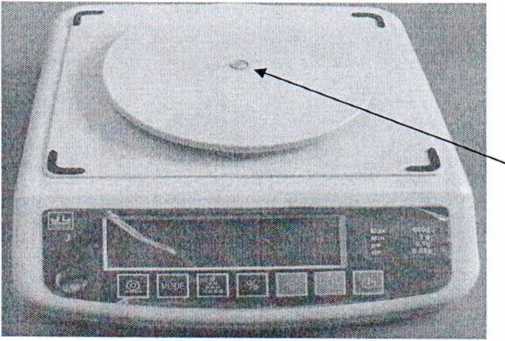

Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение места для нанесения оттиска клейма

Место нанесения оттиска поверительного клейма - под металлической чашкой грузо-приемного устройства_______________

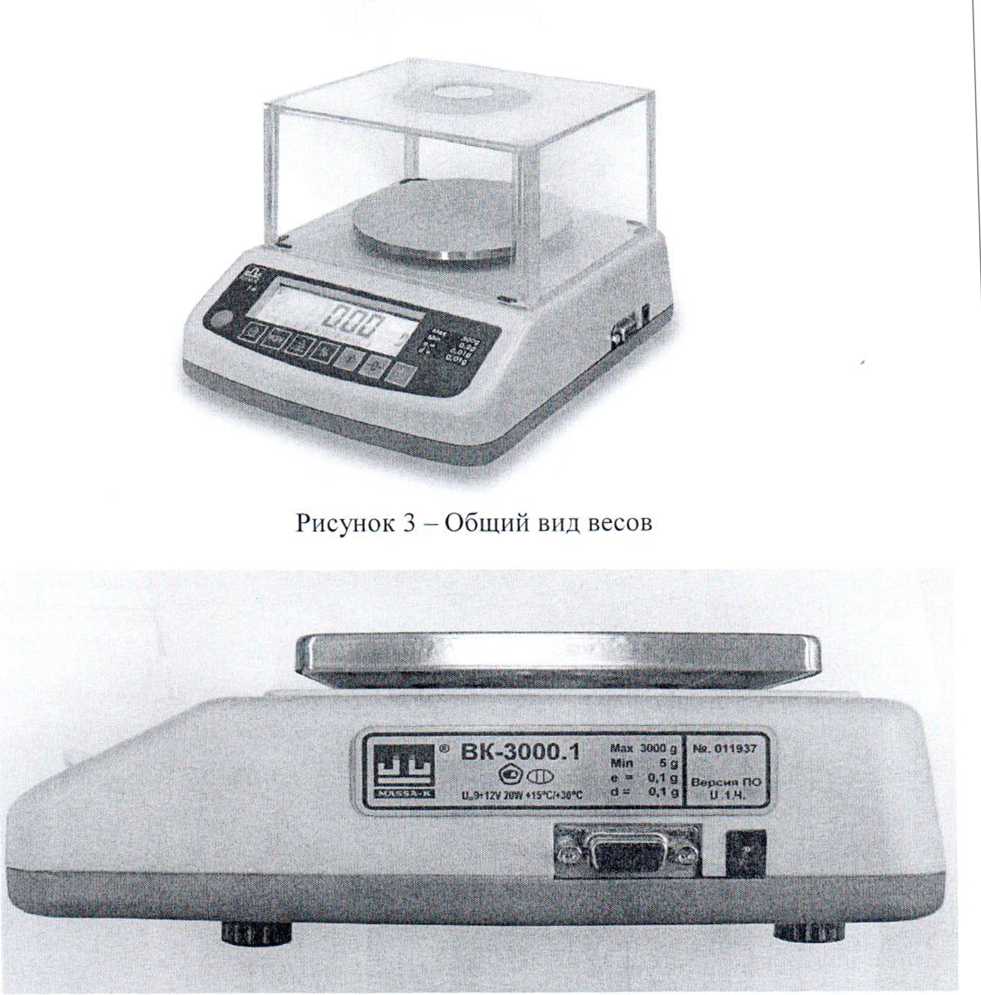

Рисунок 4 - Общий вид весов. Маркировка весов

Маркировка весов производится на фирменной, разрушающейся при снятии, пластине (рис. 2), на которой нанесено: торговая марка изготовителя;

класс точности;

модификация весов;

максимальная нагрузка (Мах);

минимальная нагрузка (Min);

поверочное деление (е);

действительная цена деления (d);

знак утверждения типа;

входное напряжение и потребляемая мощность;

предельные значения температуры;

серийный номер весов;

версия программного обеспечения.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Время установления показаний, с                                           3

Условия эксплуатации:

предельные значения температуры (Tmjn, Tmax), °C                       +15, +30

относительная влажность воздуха, %                               от 30 до 80

Потребляемая мощность, В-А , не более                                   20

Параметры электропитания:

от сети переменного тока (через адаптер):

напряжением,В                                                   230 ± 23

частотой, Гц                                                               50 ± 1

автономное от аккумуляторной батареи напряжением, В               6.0 ± 0,1

Вероятность безотказной работы за 2000 ч                                  0.9

Средний срок службы весов, лет                                           8

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по приложению ДА «Методика поверки весовх ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1 Метрологические и технические требования. Испытания»;

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ Р 53228-2008’ «Весы неавтоматического действия. Часть I. Метрологические и технические требования. Испытания»;

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»;

ТУ 4274-025-27450820-2010 «Весы лабораторные ВК. Технические условия»; методику поверки:

приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Идентификация программного обеспечения представлена в таблице. Таблица 4

Идентификация программы: после включения весов на индикаторе отображается максимальная нагрузка весов, в правом нижнем углу версия программного обеспечения U.1.4, затем высвечивается контрольная сумма 1ЕЕ485. При несанкционированном вмешательстве в ПО изменяется контрольная сумма программы.

Зашита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

В весах лабораторных ВК встроенное программное обеспечение (ПО). Используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после поверки).

Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
