Весы тензометрические вагонные ВТВ-С

Назначение

Описание: принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающее под действием силы тяжести взвешиваемого автотранспортного средства, в дискретный или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Конструктивно весы состоят из модулей.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может состоять от одной до четырех секций. Каждая секция опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчик). При этом соседние секции могут иметь две общие точки опоры (датчика).

Прибор весоизмерительный выполнен в отдельном корпусе и включает в себя: стабилизированный источник питания, устройство обработки аналоговых данных и/или разъем для подключения цифровых датчиков, микропроцессор для обработки измерительной информации, дисплей для отображения результатов взвешивания, клавиатура, а также цифровые интерфейсы для связи с периферийными устройствами (например, принтер, вторичный дисплей, ПК).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к весоизмерительному прибору через соединительную коробку и/или нормирующий преобразователь ЦНП, изготовитель - ООО «Завод весового оборудования», г. Магнитогорск.

Пример общего вида ГПУ весов и весоизмерительных приборов представлены на рисунках 1-3.

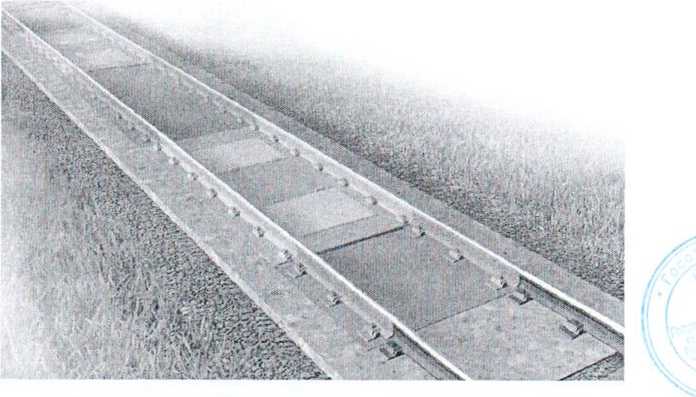

Рисунок 1 - Пример общего вида ГПУ весов

ТВ-003/05Н

ВКЦ

ВКА

Рисунок 2 - Общий вид весоизмерительных приборов

WE2111

CI-6000A ПК

DIS2116

ПК

Рисунок 3 - Общий вид весоизмерительных приборов

Весоизмерительные тензорезисторные датчики, используемые в составе весов: датчики весоизмерительные тензорезисторные С, модификации С16А и С16i (регистрационный номер - № 60480-15);

датчики весоизмерительные тензорезисторные WBK (РБ 03 02 0591 15);

датчики весоизмерительные тензорезисторные QS, S, LS, D. PST, USB, модификации QS (регистрационный номер -№ 57673-14);

датчики весоизмерительные МВ 150 (РБ 03 02 5313 21);

датчики весоизмерительные тензорезисторные Single shear beam. Dual shear beam. S beam, Column, модификации HM9B (РБ 03 02 4446 17).

При использовании в весах датчиков с цифровым выходным сигналов весоизмерительные приборы представляют собой терминал (Т.2.2.5 ГОСТ OIML К 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатоэ (Т.2.2.2 ГОСТ OIML К 76-1-2011).

В качестве индикатора используются:

приборы весоизмерительные CI, BI, NT и PDI, модификация CI-6000A (регистрационный номер -№ 50968-12);

преобразователь весоизмерительный ТВ-003/05Н, изготовитель - фирма

АО «Весоизмерительная компания «Тензо-М», пос. Красково;

электронный весовой терминал серии ВКА, изготовитель - ООО «Завод весовогс оборудования», г. Белорецк;

приборы весоизмерительные WE, модификация WE2I11 (регистрационный номер --№ 61808-15);

В качестве терминала используются:

электронный цифровой весовой терминал серии ВКЦ, изготовитель - ООО «Завад весового оборудования», г. Белорецк, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк;

приборы весоизмерительные DIS2116.   DWS2103, модификации DIS2116

(регистрационный номер-№ 61809-15);

персональный компьютер, используется совместно с нормирующим преобразователем ЦНП, изготовитель - ООО «Завод весового оборудования», г. Белорецк.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ O1ML R 76-1-2011):

устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.2);

устройство слежения за нулем (Т.2.7.3);

устройство первоначальной установки на нуль (Т.2.7.2.4);

устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);

режим работы многодиапазонных весов (4.10).

Весы могут быть оснащены последовательными интерфейсами RS-232, RS422. RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов обозначаются следующим образом:

ВТВ-С - [М]-[Л]-[Т]-[Ц]-[Ех]-[П]-[2] где:

М - Максимальная нагрузка (Мах), т: 30; 60; 80; 100; 150; 200;

Л - длина секции ГПУ, м: от 3 до 7;

Т - количество секций ГПУ: 1; 2; 3; 4;

Ц - условное обозначение для весов, использующих цифровые датчики (индекс отсутствует для весов с аналоговыми датчиками);

Ех - весы во взрывозащищенном исполнении (индекс отсутствует для весов выполненных не во взрывозащищенном исполнении);

П - условное обозначение для весов без капитального фундамента (индекс отсутствует для весов с фундаментом);

2 - условное обозначение для многодиапазонных весов (индекс отсутствует для однодиапазонных весов).

Значения максимальной нагрузки Мах (Мах< диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала е (в\ диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или весоизмерительном приборе весов.

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и юстировки, корпус весоизмерительного прибора и/или нормирующего преобразователя ЦНП пломбируется свинцовой, мастичной, пластиковой пломбой либо пломбой в виде разрушаемой наклейки.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 4 - 6.

ТВ-003/05Н

WE2111

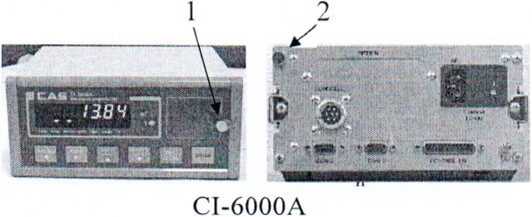

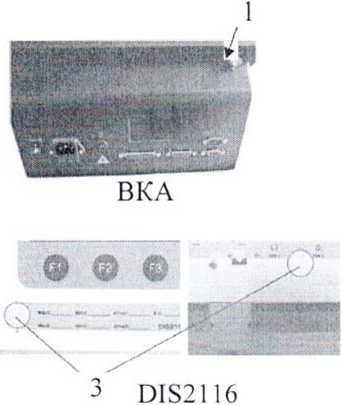

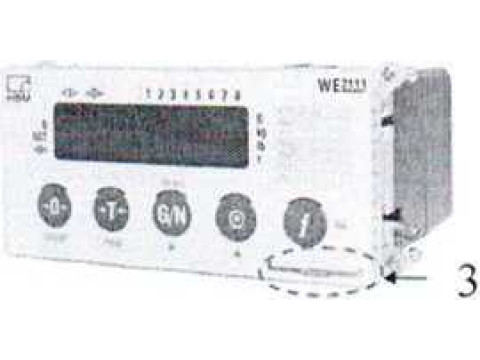

Рисунок 4 - Схема пломбировки приборов весоизмерительных

(1 - свинцовая или пластиковая пломба:

2 - мастичная пломба;

3 - пломба в виде разрушаемой наклейки)

Рисунок 5 - Схема пломбировки приборов весоизмерительных

(1 - свинцовая или пластиковая пломба;

2 - мастичная пломба)

ПК

,Ц ч .-.?Д

Рисунок 6 - Схема пломбировки нормирующего преобразователя ЦНП (1 - свинцовая или пластиковая пломба)

Обязательные метрологические требования:

Таблица 1 - Однодиапазонные весы

Класс точности весов по ГОСТ O1ML R 76-1-2011 ...............................III (средний)

Таблица 2 - Многодиапазонные весы

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 3

Комплектность

Таблица 4

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ГОСТ O1ML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

приказ Госстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-003-34523086 «Весы тензометрические вагонные ВТВ-С. Технические условия»;

методику поверки:

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Перечень средств поверки:

гири 4-го, 5-го разряда согласно приказу Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (соответствующие классу Мь М|.2 по ГОСТ OIML R 111-1-2009).

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на лицевую панель весоизмерительного прибора и/или в свидетельство о поверке.

Идентификация программного обеспечения представлена в таблице. Таблица 5

Примечание: * обозначение «х» не относится к метрологически значимому ПО;

** обозначение «хх» (где «х» принимает значения от 0 до 9) не относится к метрологически значимому ПО.

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части. ПО весов с использованием ПК является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш (справедливо для CI-6000A, DIS2116, WE2111) или доступен для просмотра в рабочем окне программы (справедливо для ПК).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы.

Для контроля изменений законодательно контролируемых параметров в приборах WE2111 и DIS2116 предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров юстировки и настройки и могут быть выведены оператором на дисплей.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014*.

"Приведенная по тексту ссылка на документ «Р» носит справочный характер.
