Весы автомобильные 100-ME51 № EX190281

Назначение

Весы автомобильные I00-MF.5I № ЕХ 190281 (далее - весы) предназначены для статического взвешивания грузовых автомобилей, прицепов и полуприцепов.

Описание

Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на весоизмерительные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает в дискретное отсчётное устройство. Дискретное отсчётное устройство производит преобразование сигналов тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло индикатора.

В состав весов входят:

- грузоприемное устройство, опирающееся на тензометрические датчики в количестве 6 (шести) штук (модель RC3-30t-C3);

- дискретное отсчётное устройство (весовой терминал) (модель ГГ8000Ех)

Внешний вид весов приведён на рисунке I. Внешний вид дискретного отсчётного устройства приведен на рисунке 2.

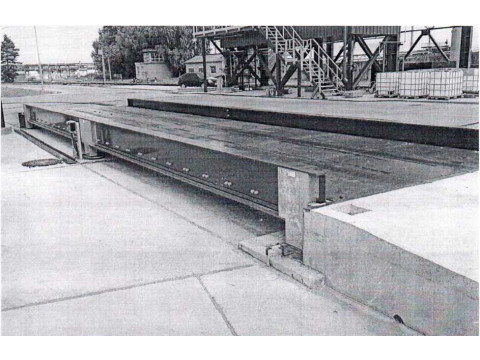

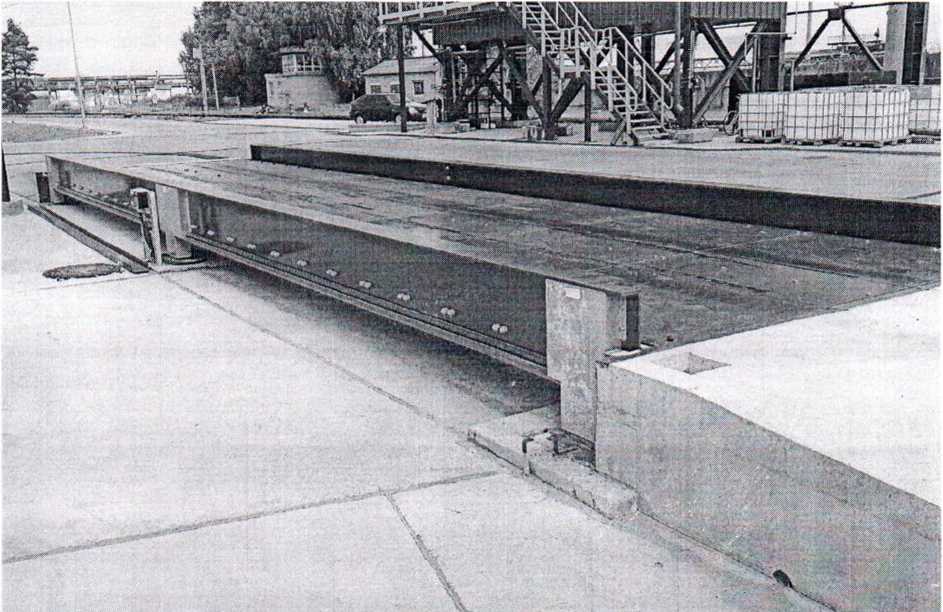

Рисунок I - Внешний вид весов I00-ME51

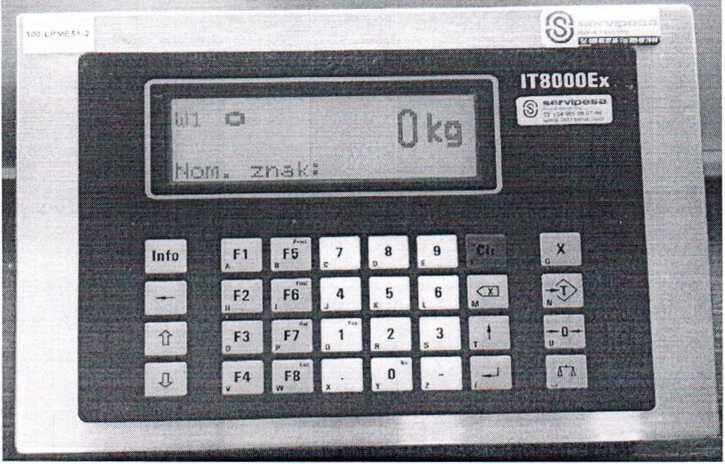

Рисунок 2 - Внешний вид дискретного отсчётного устройства ГГ8000Ех

Идентификация программного обеспечения

Программное обеспечение (ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при его включении и/или может быть просмотрен в соответствующем разделе меню. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО приборов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и юстировки, расположенному на печатной плате прибора. Доступ к параметрам настройки и юстировки возможен только при нарушении пломбы и изменении положения переключателя настройки и юстировки. Кроме того для контроля изменений законодательно контролируемых параметров предусмотрен несбрасывасмый счетчик. Энергонезависимая память защищена переключателем настройки и паролем. Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по P50.2.077-20I4. Идентификационные данные ПО приведены в таблице I.

Таблица 1 - Идентификационные данные ПО

Обязательные метрологические требования

Класс точности весов по ГОСТ OIML R 76-1-2011 - средний (III).

Максимальная (Мах) и минимальная (Min) нагрузки, действительная цена деления (d) и цена поверочного деления (е). пределы допускаемой погрешности (шре) при поверке в зависимости от интервалов взвешивания приведены в таблице 2.

Таблица 2 - Метрологические характеристики весов

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям

Таблица 3 - Технические характеристики весов

Место нанесения знака утверждения типа средств измерений

Наноси гея па лицевую панель индикатора, на табличку, закрепленную на грузоприемном устройстве, а так же на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность весов

Методика поверки

Поверку весов проводить по ГОСТ O1ML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДЛ. Методика поверки весов)»

Перечень средств поверки

Основные средства поверки:

- Набор гирь эталонных КГО-4-20. класс точности М, (ГОСТ OIMI. R 111-1):

- Гири эталонные КГО-4-20. класс точности М| (ГОСТ OIMI. R 1 I 1-1);

- Гири эталонные КГО-4-2000, класс точности М|-2 (ГОСТ OIMI. R 111-1);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на дискретное отсчетное устройство в виде наклейки или оттиска новерительного клейма.

Технические нормативные правовые акты и технические документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов)»

ГОСТ 8.021-2015 «Государственная поверочная схема для средств измерений массы»

Техническая документация фирмы-изготовителя

Прон (водитель средеi ва и (морения

Фирма «BASCULAS SERVIPESA S.L». Испания

Адрес: С/ La Mecanica, n” 190 Pol. Ind. La Penona332l I Gijon. Asturias

Тел.: +34 985 99 07 46

Факс: +34 985 88 79 64

E-mail: comercial@servipesa.com

Уполномоченное юридическое лицо, проводившее метрологическую экспертизу единичного экземпляра средства измерений

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20, 210015, г. Витебск, т/ф (0212) 48-04-19. E-mail: info@vcsms.by

http:// www.vcsms.by

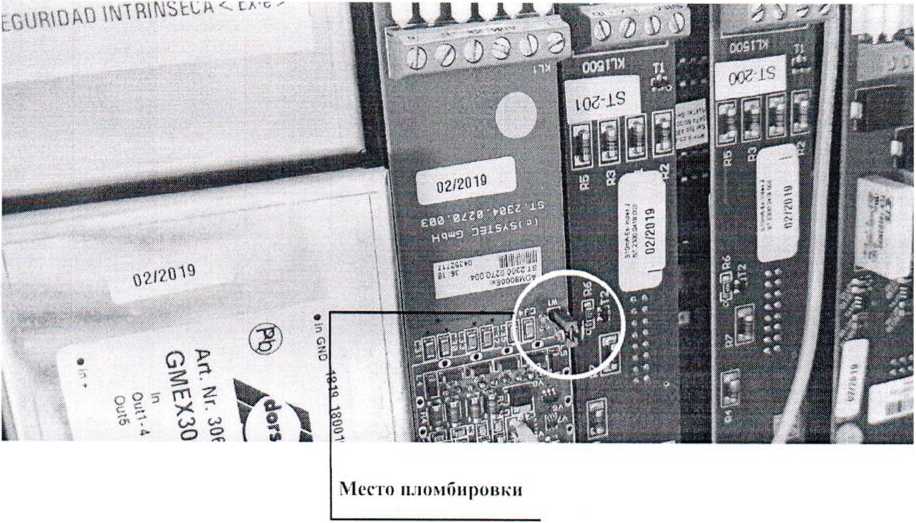

11риложение:      I. Схема пломбировки для защиты от несанкционированного доступа

к изменению параметров настройки на 4' листе.

2. Схема с указанием места для нанесения знака поверки в виде клейма-наклейки на 1 листе.

Заместитель директора - главный метршюр' z

РУП «Витебский ЦСМС»                      __Вт А. Хандогина

Приложение А

Данные калибровки не

:аынтены

ADM in IT8OOO-Ex

Данные калибрськн защищены

Место гаюмоироЕкн переиычки

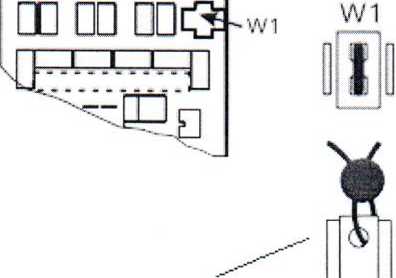

Рисунок А1 - Схема пломбировки индикатора 1Т8000Ех для защиты от несанкционированного доступа к изменению параметров настройки

Место нанесения

[Ном.

1

ITBOOOEx

знака поверки в виде клейма-наклейки

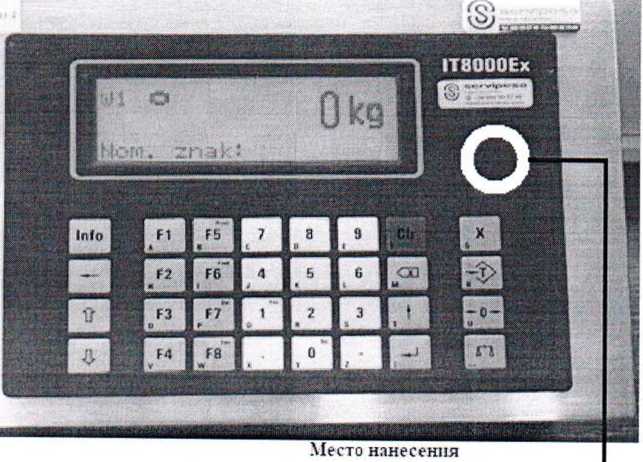

Рисунок А2 - Место расположения знака поверки в виде клейма-наклейки на терминале весов
