Весы платформенные электронные ВП
| Номер в ГРСИ РФ: | РБ 03 02 1443 22 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | АО «ВИК «ТЕНЗО-М», г.о. Люберцы, Московская обл. |
Описание: принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в преобразователь, где суммарный сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. С преобразователя информация о результатах измерений может быть передана на внешние подключаемые устройства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1443 22 |
| Наименование | Весы платформенные электронные ВП |
| Год регистрации | 2022 |
| Номер сертификата | 14794 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2026-06-16 |
| Получатель сертификата | АО «ВИК «ТЕНЗО-М», г. Люберцы Московской обл., Российская Федерация |
Производитель / Заявитель
АО «ВИК «ТЕНЗО-М», г. Люберцы Московской обл.
Адрес: 140050, Московская обл., городской округ Люберцы, дачный поселок Красково, ул. Вокзальная, д.38
Контакты: тел./факс: +7 (495) 745-30-30, tenso@tenso-m.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | поверку проводить по ГОСТ OIML R 76-1-2011 (приложение DA) «ГСИ. Весы неав-томатического действия. Часть 1. Метрологические и технические требования. Испытания» |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (аттестат аккредитации - №RA.RU.311320, шифр поверительного клейма - ТТ)(НТК №09-02, 12-07), Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА), ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма -М)(НТК №06-12). |
Поверители
Скачать
|
Описание типа РБ 03 02 1443 22 [2017-02-14]
rb-03-02-1443-22_2017-02-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1443 22 [2022-01-24]
rb-03-02-1443-22_2022-01-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1443 22 [2012-09-28]
rb-03-02-1443-22_2012-09-28.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в преобразователь, где суммарный сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. С преобразователя информация о результатах измерений может быть передана на внешние подключаемые устройства.
Конструктивно весы состоят из грузоприемного устройства (далее - ГУ) и весоизмерительного преобразователя (далее - преобразователь). ГУ на основе жесткой грузоприемной платформы (далее - ГП), опирается посредством датчиков весоизмерительных тензорезисторных (далее - датчики) на шарнирные опоры, расположенные по углам ГП. ГУ весов может состоять из одной или нескольких ГП. ГП представляет собой сварную «рамную» конструкцию из швеллеров и труб прямоугольного сечения из нержавеющей или конструкционной стали.
В весах используются датчики типа Т или Н и преобразователи ТВ производства АО «Весоизмерительная компания «Тензо-М» (Россия, Московская обл.). Управление весами осуществляется при помощи клавиатуры, расположенной на передней панели преобразователя.
Весы изготавливаются различных модификаций, отличающимися метрологическими характеристиками, конструктивными особенностями ГУ, габаритными размерами и имеющими обозначение ВП(х)-Н(В)-7, где
ВП - тип весов;
х - конструкционное исполнение (П - напольные, настил ГП приваривается к несущей раме,
Н - напольные низкопрофильные, конструктивные элементы продольной жесткости расположены на верхней поверхности ГП, С - напольные для взвешивания скота, отличительной особенностью является наличие на ГП приспособлений
для установки ограждения с калитками по периметру, В - врезные, настил ГП крепится к несущей раме винтами);
Н - максимальная нагрузка, т;
исполнения (сертификат
В - весы взрывозащищенного
ЕАЭС RUC-RU.EX01.B.00058/19);
Z - исполнение, отличающееся постоянной (1 и 2) или переменной (3) дискретностью отсчета.
Знак поверки наносится на свидетельство о поверке (в соответствии с действующим законодательством).
Общий вид весов ВП показан на рисунках 1 - 3.

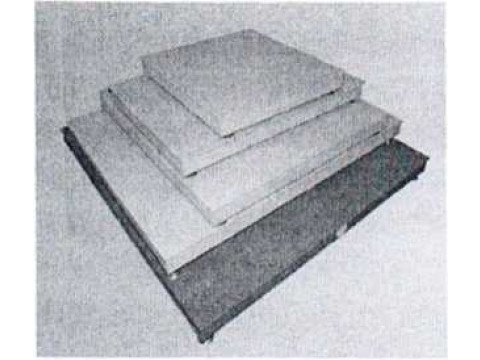

Рисунок 1 - Общий вид весов модификаций ВПП и ВПВ
Рисунок 2 - Общий вид весов модификации ВПП
Рисунок 3 — Общий вид весов модификации ВПС
Обязательные метрологические требования:
Таблица 1
|
Модификации весов |
Класс точности по ГОСТ O1ML R 76-1-2011 |
Нагрузка, кг |
Поверочный интервал е (ei/ег), кг |
Действительная цена деления, d (di/d2), кг |
Число поверочных интервалов п (П|/п2), ед. | |
|
минимальная Min |
максимальная Мах (МахУ Мах2) | |||||
|
ВПН-01-1, ВПП-01-1, ВПС-01-1, ВПВ-01-1 |
средний (111) |
0,4 |
100 |
0,02 |
0,02 |
5000 |
|
ВПН-01-2, ВПП-01-2, ВПС-01-2, ВПВ-01-2 |
1 |
0,05 |
0,05 |
2000 | ||
|
ВПН-01-3, ВПП-01-3, ВПС-01-3, ВПВ-01-3 |
0,4 |
40/100 |
0,02/0,05 |
0,02/0,05 |
2000/2000 | |
|
ВПН-02-1, ВПП-02-1, ВПС-02-1, ВПВ-02-1 |
1 |
200 |
0,05 |
0,05 |
4000 | |
|
ВПН-02-2, ВПП-02-2, ВПС-02-2, ВПВ-02-2 |
2 |
0,1 |
0,1 |
2000 | ||
|
ВПН-02-3, ВПП-02-3, ВПС-02-3, ВПВ-02-3 |
1 |
100/200 |
0,05/0,1 |
0,05/0,1 |
2000/2000 | |
|
ВПН-05-1, ВПП-05-1, ВПС-05-1, ВПВ-05-1 |
2 |
500 |
0,1 |
0,1 |
5000 | |
|
ВПН-05-2, ВПП-05-2, ВПС-05-2, ВПВ-05-2 |
4 |
0,2 |
0,2 |
2500 | ||
|
ВПН-05-3, ВПП-05-3, ВПС-05-3, ВПВ-05-3 |
2 |
200/500 |
0,1/0,2 |
0,1/0,2 |
2000/2500 | |
|
ВПН-1-1, ВПП-1-1, ВПС-1-1, ВПВ-1-1 |
4 |
1000 |
0,2 |
0,2 |
5000 | |
Продолжение таблицы 1
|
Модификации весов |
Класс точности по ГОСТ O1MLR76-1-2011 |
Нагрузка, кг |
Поверочный интервал е (ei/ез), кг |
Действительная цена деления. d (di/d2), кг |
Число поверочных интервалов п (П|/п2), ед. | |
|
минимальная Min |
максимальная Мах (Maxi/ Махг) | |||||
|
ВПН-1-2. ВПП-1-2, ВПС-1-2. ВПВ-1-2 |
средний (III) |
10 |
1000 |
0,5 |
0,5 |
2000 |
|
ВПН-1-3, ВПП-1-3, ВПС-1-3. ВПВ-1-3 |
4 |
400/1000 |
0,2/0,5 |
0,2/0,5 |
2000/2000 | |
|
ВПН-2-1, ВПП-2-1, ВПС-2-1, ВПВ-2-1 |
10 |
2000 |
0.5 |
0,5 |
4000 | |
|
ВПН-2-2, ВПП-2-2, ВПС-2-2. ВПВ-2-2 |
20 |
1 |
1 |
2000 | ||
|
ВПН-2-3, ВПП-2-3, ВПС-2-3, ВПВ-2-3 |
10 |
1000/ 2000 |
0,5/1 |
0,5/1 |
2000/2000 | |
|
ВПН-3. ВПП-3, впс-з. впв-з |
20 |
3000 |
1 |
1 |
3000 | |
|
ВПП-5-1, ВПВ-5-1, ВПС-5-1 |
20 |
5000 |
1 |
1 |
5000 | |
|
ВПП-5-2, ВПВ-5-2, ВПС-5-2 |
40 |
2 |
2 |
2500 | ||
|
ВПП-5-3, ВПВ-5-3, ВПС-5-3 |
20 |
2000/ 5000 |
1/2 |
1/2 |
2000/2500 | |
|
ВПП-10-1, ВПВ-10-1, ВПС-10-1 |
40 |
10000 |
2 |
2 |
5000 | |
|
ВПП-10-2, ВПВ-10-2, ВПС-10-2 |
100 |
5 |
5 |
2000 | ||
|
ВПП-10-3. ВПВ-10-3. ВПС-10-3 |
40 |
4000/ 10000 |
2/5 |
2/5 |
2000/2000 | |
|
ВПП-15, ВПВ-15 |
100 |
15000 |
5 |
5 |
3000 | |
|
ВПП-20-1, ВПВ-20-1 |
100 |
20000 |
5 |
5 |
4000 | |
|
ВПП-20-2, ВПВ-20-2 |
200 |
10 |
10 |
2000 | ||
|
ВПП-20-3, ВПВ-20-3 |
100 |
10000/ 20000 |
5/10 |
5/10 |
2000/2000 | |
|
ВПП-25-1, ВПВ-25-1 |
100 |
25000 |
5 |
5 |
5000 | |
|
ВПП-25-2, ВПВ-25-2 |
200 |
10 |
10 |
2500 | ||
|
ВПП-25-3, ВПВ-25-3 |
100 |
10000/ 25000 |
5/ 10 |
5 / 10 |
2000/2500 | |
|
ВПП-30 ВПВ-30 |
200 |
30000 |
10 |
10 |
3000 | |
|
ВПП-40-1, ВПВ-40-1 |
200 |
40000 |
10 |
10 |
4000 | |
|
ВПП-40-2, ВПВ-40-2 |
400 |
20 |
20 |
2000 | ||
|
ВПП-40-3, ВПВ-40-3 |
200 |
20000/ 40000 |
10/20 |
10/20 |
2000/2000 | |
Продолжение таблицы 1
|
Модификации весов |
Класс точности по ГОСТ O1ML R 76-1-2011 |
Нагрузка, кг |
Поверочный интервал е (е>/е2), кг |
Действительная цена деления, d (di/d2). кг |
Число поверочных интервалов п (ni/n2), ед. | |
|
минимальная min (mim) |
максимальная max (max,/ max?) | |||||
|
ВПП-50-1, ВПВ-50-1 |
средний (III) |
200 |
50000 |
10 |
10 |
5000 |
|
ВПП-50-2, ВПВ-50-2 |
400 |
20 |
20 |
2500 | ||
|
ВПП-50-3, ВПВ-50-3 |
200 |
20000/ 50000 |
10/20 |
10/20 |
2000/2500 | |
|
ВПП-60, ВПВ-60 |
400 |
60000 |
20 |
20 |
3000 | |
|
ВПП-80-1, ВПВ-80-1 |
400 |
80000 |
20 |
20 |
4000 | |
|
ВПП-80-2, ВПВ-80-2 |
1000 |
50 |
50 |
1600 | ||
|
ВПП-80-3, ВПВ-80-3 |
400 |
40000/ 80000 |
20/50 |
20/50 |
2000/1600 | |
|
ВПП-100-1, ВПВ-100-1 |
400 |
100000 |
20 |
20 |
5000 | |
|
ВПП-100-2, ВПВ-100-2 |
1000 |
50 |
50 |
2000 | ||
|
ВПП-100-3, ВПВ-100-3 |
400 |
40000/ 100000 |
20/50 |
20/50 |
2000/2000 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах е весов: - от 0 до 500е включ. - св. 500е до 2000е включ. - св. 2000е |
±0.5 (±1.0) ±1,0 (±2,0) ±1.5 (±3,0) |
|
Диапазон компенсации массы тары, % от Мах (Мах2) |
0-10 |
|
Погрешность устройства установки нуля, в поверочных делениях е (е,) |
±0,25 |
|
Реагирование (порог чувствительности), в поверочных интервалах е (ei/e2) |
1,4 |
|
Невозврат к нулю, в поверочных делениях е (е,) |
±0,5 |
|
Предельная нагрузка (Lim), % от Мах (Мах2) |
125 |
|
Диапазон рабочих температур (п. 3.9.2.2 ГОСТ O1ML R 76-1-201 1), °C |
от - 30 до + 40 |
|
Время прогрева весов, мин, не менее |
20 |
|
Значение вероятности безотказной работы за 2000 часов |
0,91 |
|
Полный срок службы весов, лет, не менее |
8 |
|
Габаритные размеры ГП, мм: - длина - ширина |
от 500 до 20000 от 500 до 6000 |
|
Примечания. 1 Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто. 2 Предел допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто | |
Комплектность
Таблица 3
|
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
ГУ в сборе |
1 шт. |
— | |
|
2 |
Весоизмерительный преобразователь |
1 шт. |
— | |
|
3 |
Стойка для преобразователя |
1 шт. |
По отдельному заказу | |
|
4 |
Закладная рама |
1 шт. |
Для модификации ВПВ | |
|
5 |
Ограждение |
1 ком пл. |
По отдельному заказу, для модификации ВПС | |
|
6 |
Въездной пандус |
1 шт. |
Для модификации ВПН. Дополнительный пандус - по отдельному заказу | |
|
7 |
Руководство по эксплуатации весов |
4274-027-18217119-01 РЭ |
1 экз. |
— |
|
8 |
Паспорт |
4274-027-18217119-01 ПС |
1 экз. |
— |
|
9 |
Эксплуатационная документация на весоизмерительный преобразователь |
ТЖКФ 408843 РЭ |
1 ком пл. |
— |
|
10 |
Тара |
1 шт. |
— |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ГОСТ OIML R 76-1-2011 (приложение DA) «ГСП. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»,
Приказ Ростандарта от 29 декабря 2018 года № 2818 «Об утверждении государственной поверочной схемы для средств измерений массы».
ГУ 4274-027-18217119-01 «Весы платформенные электронные ВП. Технические условия»;
методику поверки:
1ОСГ OIML R 76-1-2011 (приложение DA) «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
X. А ‘ Л у
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО ' |
16 SC С.4 10 20 |
|
Цифровой идентификатор ПО 2 |
— |
|
Алгоритм вычисления цифрового идентификатора ПО 2 |
— |
|
Примечания 1 Номер версии (идентификационный номер) ПО не ниже указанного. 2 Конструкция весов не предусматривает вычисление цифрового идентификатора ПО и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014* - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Программное обеспечение позволяет реализовать следующие сервисные функции: полуавтоматическая установка нуля;
сигнализация о превышении нагрузки Мах+9е;
компенсация и выборка массы тары;
взвешивание грузов с изменяющимся положением центра масс относительно грузоприемной платформы (например, скота).
Программное обеспечение (далее - ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R. 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров используется кнопка внутри корпуса преобразователя, доступ к которой пломбируется или вход в подпрограмму юстировки защищен административным паролем и электронным клеймом -случайно генерируемым числом, которое автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Цифровое значение электронного клейма заносится в производственную электронную базу весов или фиксируется в паспорте весов и подтверждается оттиском поверительного клейма.
Приведенная по тексту ссылка на документ «Р» носят справочный характер.
Другие Весы
